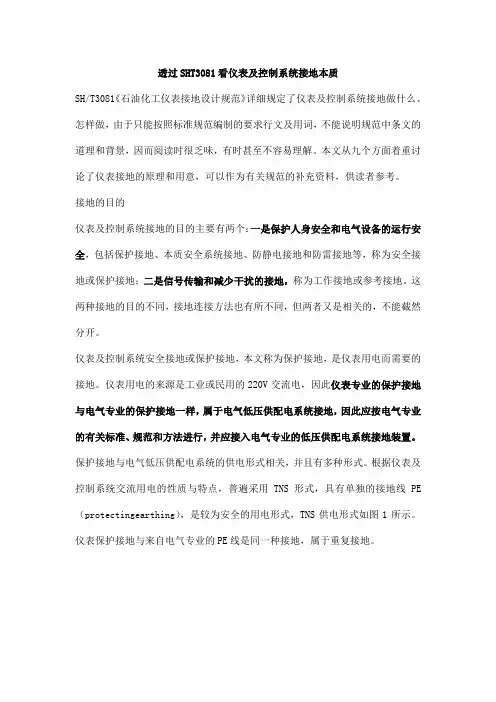

透过SHT3081看仪表及控制系统接地本质SH/T3081《石油化工仪表接地设计规范》详细规定了仪表及控制系统接地做什么、怎样做，由于只能按照标准规范编制的要求行文及用词，不能说明规范中条文的道理和背景，因而阅读时很乏味，有时甚至不容易理解。
本文从九个方面着重讨论了仪表接地的原理和用意，可以作为有关规范的补充资料，供读者参考。
接地的目的仪表及控制系统接地的目的主要有两个:一是保护人身安全和电气设备的运行安全，包括保护接地、本质安全系统接地、防静电接地和防雷接地等，称为安全接地或保护接地；二是信号传输和减少干扰的接地，称为工作接地或参考接地。
这两种接地的目的不同，接地连接方法也有所不同，但两者又是相关的，不能截然分开。
仪表及控制系统安全接地或保护接地，本文称为保护接地，是仪表用电而需要的接地。
仪表用电的来源是工业或民用的220V交流电，因此仪表专业的保护接地与电气专业的保护接地一样，属于电气低压供配电系统接地，因此应按电气专业的有关标准、规范和方法进行，并应接入电气专业的低压供配电系统接地装置。
保护接地与电气低压供配电系统的供电形式相关，并且有多种形式。
根据仪表及控制系统交流用电的性质与特点，普遍采用TNS形式，具有单独的接地线PE(protectingearthing),是较为安全的用电形式，TNS供电形式如图1所示。
仪表保护接地与来自电气专业的PE线是同一种接地，属于重复接地。
________ 按,也≡-∣TZ-S供电形式示育仪表及控制系统工作接地或参考接地，本文称为工作接地，是直流电源系统接地或公共点接地，属于电压公共参考点的连接，并不一定要真实接大地。
不同的文献对仪表工作接地有不同的用词、定义和分类，实质是一样的。
接地的作用保护接地的作用有三个：在用电设备上形成与地面电位接近的电位，当用电设备绝缘损坏漏电时，不会对站在地上并且接触用电设备金属部件的人形成致人伤害的接触电压；形成漏电回路电流，使漏电保护器件动作，起到保护作用；用于电涌电流的泄放，电涌电流可能来自电源，也可能来自雷电。
5．1．2 当保护接地汇总板和总接地板合用时，保护接地的各接地干线直接接到总接地板上。
5．1．3 仪表及控制系统交流供电中线的起始端应经保护接地干线接到总接地板上。
5．1．4 总接地板经接地总干线接到接地极。
5．2工作接地5．2．1 仪表及控制系统工作接地的各接地干线应分别接到工作接地汇总板，再由工作接地汇总板经两根单独的工作接地干线接到总接线板。
5．2．2 当有多个仪表需工作接地时，宜先将各仪表的工作接地分别接到工作接地汇流排或接地连接端子排，再经工作接地干线接到工作接地汇总板。
6接地系统接线6．1 接地系统的导线应采用多股绞合铜芯绝缘电线或电缆。
6．2 接地系统的各接地汇流排可采用截面为25mm×6mm的铜条制作。
6．3 接地系统的各接地汇总板应采用铜板制作，厚度不小于6mm，长、宽、尺寸按需要确定。
6．4 机柜内的保护接地汇流排应与机柜进行可靠的电气连接。
6．5 工作接地汇流排、工作接地汇总板应采用绝缘支架固定。
6．6 接地系统的各种连接应牢固、可靠，并应保证良好的导电性。
接地线、接地干线、接地总干线与接地汇流排、接地汇总板的连接应采用铜接线片和镀锌钢质螺栓，并应有防松件，或采用焊接。
6．7 各类接地连线中，严禁接入开关或熔断器。
6．8 接地线的截面可根据连接仪表的数量和接地线的长度按以下数值选用：a) 接地线：1mm2～2.5mm2b) 接地干线：4mm2～16mm2c) 连接总接地板的接地干线：10mm2～25mm2d) 接地总干线：16mm2～50mm2e) 雷电浪涌保护器接地线：2.5mm2～4mm26.9 雷电浪涌保护器接地线应尽可能短，并且防止弯曲敷设。
6.10 接地系统的标识颜色为绿色或绿、黄两色。
7、接地电阻7．1 从仪表或设备的接地端子到接地极之间的导线与连接点的电阻总和，称为接地连接电阻。
7．2 接地极对地电阻与接地连接电阻之和称为接地电阻。
7．3 仪表及控制系统的接地电阻为工频接地电阻，不应大于4Ω。
透过SHT3081看仪表及控制系统接地本质SH/T3081《石油化工仪表接地设计规范》详细规定了仪表及控制系统接地做什么、怎样做，由于只能按照标准规范编制的要求行文及用词，不能说明规范中条文的道理和背景，因而阅读时很乏味，有时甚至不容易理解。
本文从九个方面着重讨论了仪表接地的原理和用意，可以作为有关规范的补充资料，供读者参考。
接地的目的仪表及控制系统接地的目的主要有两个：一是保护人身安全和电气设备的运行安全，包括保护接地、本质安全系统接地、防静电接地和防雷接地等，称为安全接地或保护接地；二是信号传输和减少干扰的接地，称为工作接地或参考接地。
这两种接地的目的不同，接地连接方法也有所不同，但两者又是相关的，不能截然分开。
仪表及控制系统安全接地或保护接地，本文称为保护接地，是仪表用电而需要的接地。
仪表用电的来源是工业或民用的220V交流电，因此仪表专业的保护接地与电气专业的保护接地一样，属于电气低压供配电系统接地，因此应按电气专业的有关标准、规范和方法进行，并应接入电气专业的低压供配电系统接地装置。
保护接地与电气低压供配电系统的供电形式相关，并且有多种形式。
根据仪表及控制系统交流用电的性质与特点，普遍采用TNS形式，具有单独的接地线PE （protectingearthing），是较为安全的用电形式，TNS供电形式如图1所示。
仪表保护接地与来自电气专业的PE线是同一种接地，属于重复接地。
仪表及控制系统工作接地或参考接地，本文称为工作接地，是直流电源系统接地或公共点接地，属于电压公共参考点的连接，并不一定要真实接大地。
不同的文献对仪表工作接地有不同的用词、定义和分类，实质是一样的。
接地的作用保护接地的作用有三个：在用电设备上形成与地面电位接近的电位，当用电设备绝缘损坏漏电时，不会对站在地上并且接触用电设备金属部件的人形成致人伤害的接触电压；形成漏电回路电流，使漏电保护器件动作，起到保护作用；用于电涌电流的泄放，电涌电流可能来自电源，也可能来自雷电。
（整理）SHT30182003⽯油化⼯安全仪表系统设计规范.中华⼈民共和国⽯油化⼯⾏业标准SH/T 3018-2003代替SH 3018-1990⽯油化⼯安全仪表系统设计规范2004-03-10发布2004-07-01实施中华⼈民共和国国家发展和改⾰委员会发布⽬次前⾔ (Ⅲ)1 范围 (1)2 术语和定义 (1)3 基本原则 (3)4 传感器 (3)5 最终执⾏元件 (4)6 逻辑运算器 (4)7 通信接⼝ (5)8 ⼈机接⼝ (5)9 过程接⼝ (6)10 软件组态 (6)11 ⼯程设计 (6)附录A（资料性附录）安全仪表系统规格书编制提纲 (8)⽤词说明 (11)附：条⽂说明 (13)⽯油化⼯安全仪表系统设计规范1范围1．1本规范适⽤于新建、改扩建⽯油化⼯装置（或⼯⼚）安全仪表系统的⼯程设计。
储运系统、公⽤⼯程及辅助设施等⼯程设计可参照执⾏。
1．2安全仪表系统的⼯程设计必须满⾜⽯油化⼯装置（或⼯⼚）安全度等级的要求。
1．3相关标准如下：IEC 61508 Functional safety of electrical/electornic/programmable electronic safety-related systemsIEC 61511 Functionalsafety: safety instrumented systems for the process industry sectorANSI/ISA-84.01 Application of safety instrumented system for the process industriesDIN V 19250 Porgrammable safety systemIEC 61131 Programmable controller1．4执⾏本标准时，尚应符合国家现⾏有关强制性标准规范的要求。
2术语和定义下列术语和定义适⽤于本规范2．1危险故障dangerous failure能够导致安全仪表系统处于危险或失去功能的故障。
石油化工仪表接地设计规范1. 引言石油化工仪表接地设计规范是为了确保石油化工设备系统的安全运行和减少事故发生率而制定的标准。
仪表接地设计是石油化工工程建设的重要环节之一，合理的仪表接地设计可以有效地保护仪表设备和人员的安全。
本文将介绍石油化工仪表接地设计的基本原则、接地系统的分类和设计要求。
2. 仪表接地设计的基本原则2.1 保护人身安全在石油化工设备系统中，仪表接地设计必须优先考虑人身安全。
通过正确的接地设计，可以确保人员在操作仪表设备时不会发生触电和其他意外事故。
因此，在设计仪表接地方案时，需要考虑人员的操作位置和作业环境，以便降低触电风险。
2.2 保护设备安全仪表设备是石油化工系统中不可或缺的一部分，其正常运行对于生产过程至关重要。
良好的仪表接地设计可以保护仪表设备免受电涌、静电等影响，从而确保其稳定工作并延长使用寿命。
在设计仪表接地方案时，需要综合考虑设备的工作特点和环境条件，以确定适当的接地方法。
2.3 减少干扰石油化工设备系统中的仪表设备通常需要与其他电子设备共同工作。
合适的仪表接地设计可以减少电磁干扰，确保仪表设备的信号传输和控制精度。
在设计仪表接地方案时，需要充分考虑降低接地电阻和防护屏蔽等措施，以减少干扰对仪表设备的影响。
3. 接地系统的分类根据接地电源的不同，石油化工仪表接地系统可以分为单点接地系统和多点接地系统。
3.1 单点接地系统单点接地系统是将所有仪表设备的接地线连接到一个共同的地点，通常是设备房的接地电极。
这种接地系统能够提供简单可靠的电气连接，减少电压偏差和电流循环。
但是，单点接地系统在面对故障时可能会出现更严重的问题，因为任何设备的接地故障都可能导致整个系统的影响。
3.2 多点接地系统多点接地系统是将仪表设备的接地线分别连接到不同的接地电极，通常是设备附近的地下接地电极。
这种接地系统能够有效地分散电流，减小接地电阻，并提供更好的故障容忍性。
但是，多点接地系统的设计和维护要求更高，需要确保各个接地电极之间的接地电阻均匀和稳定。
石油化工仪表接地设计规范1 总则1．0．1 本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。
本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。
1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。
1．0．3 执行本规范时，尚应符合现行有关标准规范的要求。
2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。
它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。
2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等,若无特殊要求时，可不作保护接地.2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳,当与已接地的金属表盘框架电气接触良好时，可不作保护接地。
3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地.工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地.3．0．2 当仪表、PLC、DCS、计算机系统等电子设备,需要建立统一的基准电位时，应进行信号回路接地。
3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点.3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等），应作屏蔽接地.除信号源本身接地者外，屏蔽接地应在控制室侧实施.3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。
3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起.4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区内的石油化工装置,当控制室内PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。
石油化工仪表接地设计规范1 总则1．0．1 本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行.本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。
1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地.1．0．3 执行本规范时，尚应符合现行有关标准规范的要求。
2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时,均应作保护接地.它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。
2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时,可不作保护接地。
2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。
3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。
工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地.3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时,应进行信号回路接地。
3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点.3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。
除信号源本身接地者外，屏蔽接地应在控制室侧实施。
3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地. 3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起.4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区内的石油化工装置，当控制室内PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。
石油化工仪表接地设计规范
石油化工仪表接地是一种重要的安全技术，是保证石油化工仪表运行安全的基础。
有效的
接地设计，不仅能够有效地避免电击事故，还可以缓解高压电磁干扰，减少机械故障及电
子设备故障，降低设备噪声。
石油化工仪表接地设计应遵循以下基本原则：
1. 石油化工仪表接地系统以独立集中接地方式进行接地，即使用一根大小适当的联结端为
每个设备和装置建立接地点。
2. 接地线的接线必须正确，接地电阻不应超过20欧姆。
3. 提供适当的接地装置以及足够大的接地网为石油化工仪表安装接地排污设施，减少安装
接地排污设施以及改善地网结构的成本。
4. 为了提高接地环境的安全性，应按照有关安全规范的要求，使用不易燃的防爆接地钢筋
或镀锌接地钢筋。
5. 接地前，检查接地钢筋是否完整、正确、洁净，插头是否牢固，接地点是否安全可靠。
6. 使用接地环以及接地片。
7. 为了确保接地效果，应避免使用过渡接地，应尽可能采用故障定位及接地故障检测技术，提高接地系统的运行可靠性和安全性。
综上所述，有效的石油化工仪表接地设计，不仅能为仪表提供安全可靠的环境，而且还能有效地防止机械噪声及其他电子设备故障，为石油化工仪表的安全运行奠定基础。
《石油化工仪表接地设计规范》
第一部分综述
一、引言
1、本规范规定了接地体系在石油化工生产用仪表装置中的设计要求，为其安全、正确的使用提供了基础保证，它既可以用于工厂改装，也可以
用于新建和扩建。
2、本规范以安全为准则，以避免电击灾害、提高电气设备可靠性为
基本要求，适用于石油化工企业装配电气设备、仪表装置和保护电路的接
地体系设计，可用于现场施工、安装等检验工作，以确保接地质量。
二、术语
1、石油化工仪表接地：指按照本规范要求，精心设计、合理布置的
接地体系，以向石油化工用仪表装置提供安全地面电位及合理的绝缘起到
保护作用。
2、接地体系：由接地装置、接地线及相互连接构成，具有良好的接
地电阻性能，充分保证系统无负载状态下接地负荷的稳定性。
3、接地装置：指用于接地的设备，包括接地极、接地铁、接地网等。
4、接地线：指连接接地装置和接地电路的接地导线。
三、对象
本规范适用于石油化工企业注塑厂、油气田、天然气工厂、采油厂仪
表装置的接地体系设计，同时适用于企业内部工厂、设施等固定电气设备
的接地体系和附属设施设备的接地体系设计。
第二部分基本要求。
石油化工仪表接地设计规范1 总则1．0．1 本规范适用于石油化工企业自动控制工程的仪表、PLC、DCS、计算机系统等的接地设计，装置的改造可参照执行。
本规范不适用于操作控制室、DCS机房、计算机机房等的防静电接地设计。
1．0．2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。
1．0．3 执行本规范时，尚应符合现行有关标准规范的要求。
2 保护接地2．0．1 用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。
它们包括：仪表盘、仪表柜、仪表箱、PLC及DCS机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆的铠装护层等。
2．0．2 24V或低于24V供电的现场仪表、变送器、就地开关等，若无特殊要求时，可不作保护接地。
2．0．3 安装在非爆炸危险场所的金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属表盘框架电气接触良好时，可不作保护接地。
3 工作接地3．0．1 仪表、PLC、DCS、计算机系统等，应作工作接地。
工作接地包括：信号回路接地、屏蔽接地、本质安全仪表系统接地。
3．0．2 当仪表、PLC、DCS、计算机系统等电子设备，需要建立统一的基准电位时，应进行信号回路接地。
3．0．3 当PLC、DCS、计算机系统与模拟仪表联用时，应对模拟系统与数字系统两者提供一个公共的信号回路接地点。
3．0．4 仪表系统中用以降低电磁干扰的部件(如电缆的屏蔽层、排扰线、仪表上的屏蔽接地端子等)，应作屏蔽接地。
除信号源本身接地者外，屏蔽接地应在控制室侧实施。
3．0．5 本质安全仪表系统中必须接地的本安关联设备，应根据仪表制造厂的要求可靠接地。
3．0．6 本质安全仪表系统的信号回路地和屏蔽地，可通过接地汇流与本质安全地连接在一起。
4 仪表系统防雷接地4．0．1 位于多雷击区或强雷击区内的石油化工装置，当控制室内PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。
SHT3081-2019《石油化工仪表接地设计规范》SH/T 3081-2019《石油化工仪表接地设计规范》，2020年1月1日起实施。
为了帮助圈友加深对规范的理解，特邀资深圈友针对新旧规范，进行了详细的解读，那么究竟SH/T 3081-2019有哪些重大变化呢？让我们继续往下阅读。
为了更加规范石油化工仪表接地设计，根据工信厅科[2015]115号文要求，规范编制组结合规范执行和实际工程的实践经验，参考有关国际标准和国内、外标准，在广泛征求意见的基础上，针对SH/T 3081-2003 《石油化工仪表接地设计规范》进行了修订，SH/T 3081-2019《石油化工仪表接地设计规范》，2020年1月1日起实施。
工标网截图PART 01 名称和起草人时隔近16年，重磅出台，主要起草人：叶向东，一直致力于自动化仪表行业发展，是本标准两个版本的主编人。
PART 02 规范内容变化巨大，大思路不变，但很多细节可以说是颠覆性的变化。
PART 03 适用范围对改造项目提出更高要求。
PART 04 接地分类新规范，对名词定义更加清晰。
PART 05 保护接地位置保护接地不受单点接地限制，对于体积和长度较大的设备还需要多点接地，和网型结构相呼应。
PART 06 保护接地方法新规范实施更简单。
PART 07 工作接地新规范中把工作接地和屏蔽接地分开。
PART 08 工作接地方法信号回路中应避免产生多点接地。
PART 09 屏蔽接地新增屏蔽接地的四种方式，单层屏蔽电缆、单层屏蔽铠装电缆、分屏总屏电缆、分屏总屏铠装电缆，接地方式又分为内屏蔽层、外屏蔽层、铠装层及金属保护管。
附：屏蔽接地方式PART 10 本质安全系统接地老规范是“可”，新规范为“应”。
附：本质安全系统接地示意图对比PART 11 防静电接地条文解释中特殊说明了，仪表及控制系统的防静电接地比较简单，很多相应的规范、资料规定用于静电接地的电阻为100Ω。
PART 12 防雷接地网型结构是新规范的一个重大变化。
