11 款帕萨特 3 键 专用接口盒 使用说明 V2011.09
ＦＶ－ＰＡＳＳＡＴ－１１ 该主机存在于大众 CC，途欢,2011 款 Passat，大众迈腾，斯柯 达昊锐等一部分车型中.屏幕两边分别有 3 个按键,最下边的两个分别 是向左,向右按键，本接口盒可以给斯科达主机系统添加导航，数字电 视，DVD，和倒车。它和 RCD510 内部采用的排线不同[60P]，触摸屏接 头采用 4P 而不是 8P。 本产品具有如下特点： 1． 利用原车的按键进行切换，方向盘上的“返回”按键。 2． 可以利用方向盘的按键来操控外加的 DVD 等设备。 3． 利用原车的触摸屏来操控导航。 4． 采用全部车用规格的原器件， 在-40 到+85C 的范围内可以正常工作， 可靠性好。 5． 高质量的图像处理器，具有图像质量高的特点。
灰色 [双绞] 蓝色 [双绞] 黑色 红色带保险
[CAN 两双绞线 反接不会损毁设备和车辆，重新连接就可以，正确连接的 时候，CAN 盒上的指示灯将随着用户按 CD 面板按键闪烁。] 接口盒和 CAN 盒间的 6P 输入头信号说明： （此信号都有ＣＡＮ盒产生） 黄色：常电 12V。 黑色：地线。 红色：ACC（钥匙电） ：当显示屏开始工作，此线=12V，当显示屏关闭，此线=0V。 绿色：倒车信号线[倒车时候=12V]，进行自动倒车切换。剪断后连接到倒车灯也可以进行倒车切换。 此绿色线除了提供倒车信号，也可以给倒车摄像头供电[最大 1A]： 如果供电给摄像头，需要并联 100u 左右的电容来滤掉摄像头引线的噪声，避免图像抖动。 如果只是提供倒车信号，则不能外加电容。 白色：切换信号线，连接到 12V 或者 5V 的时候此接口盒将进行切换。可以连接到外切换开关。 灰色：CAN 盒给接口盒的专用数据信号。如果不要原车键操控，可以剪断。

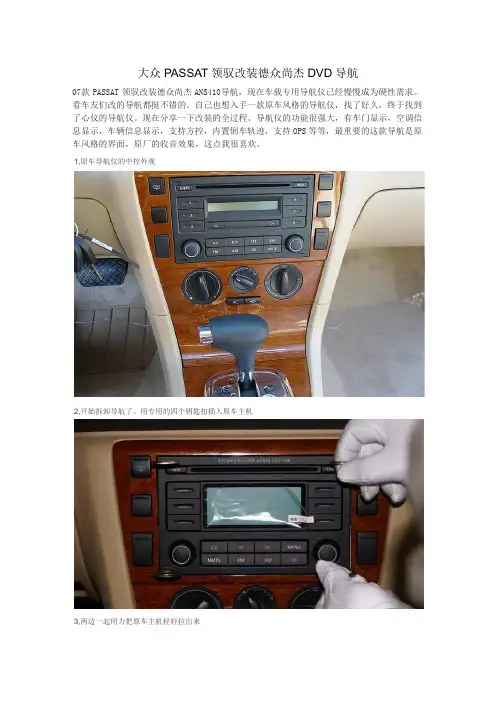

大众PASSAT领驭改装德众尚杰DVD导航
07款PASSAT领驭改装德众尚杰ANS410导航，现在车载专用导航仪已经慢慢成为硬性需求。

看车友们改的导航都挺不错的。

自己也想入手一款原车风格的导航仪，找了好久，终于找到了心仪的导航仪。

现在分享一下改装的全过程。

导航仪的功能很强大，有车门显示，空调信息显示，车辆信息显示，支持方控，内置倒车轨迹，支持OPS等等，最重要的这款导航是原车风格的界面，原厂的收音效果，这点我很喜欢。

1,原车导航仪的中控外观
2,开始拆卸导航了。

用专用的四个钥匙扣插入原车主机
3,两边一起用力把原车主机轻轻拉出来
4,原车主机的内部电源线接头，左下白色的接头是收音天线接头。

5.德众尚杰ANS410的主机正面。

6.导航仪的收音主界面，原车的收音效果这点做的很不错。

7.车门显示功能
8.空调显示功能
9.原车OPS显示
10.倒车界面。

上海大众帕萨特PASSAT领驭舒适（中控）系统匹配指南网关功能的舒适模块1C0 962 258AC领驭领域具有一键关窗功能大众零件号：1C0 962 258AC带网关功能的1C0 962 258AC（passat领驭），有一键升窗功能适用于原车安装有1C0 962 258AC，或者1C0 962 258AA舒适控制器的大众PASSAT领驭车型。

自底盘号LSVDM49F672312369开始（2007年08月11日开始），PASSAT领驭2.0手动、2.0自动、1.8T手动、1.8T手自一体等车型的舒适系统功能有所变化（CAN_BUS改为LIN_BUS)，相关变化如下：1，舒适系统控制器（带有遥控功能）零件号由原来的1C0 959 799C更改为1C0 962 258AC，自诊断地址由原来的 46 更改为35；舒适系统控制器（没有遥控功能）零件号由原来的1C0 959 799更改为1C0 962 258AA，自诊断地址由原来的46更改为35；2，四个门控制器的零件号由原来的3BD 959 801/802/811/812更改为3BD 959801A/802A/811A/812A；更改后的门控制器不能用VAS505X进行自诊断。

3，主要功能对比：舒适系统功能 1C0 959 799/C舒适系统 1C0 962 258AA/AC系统后视镜电动调节左/右后视镜联动可调左/右后视镜分别独立电动可调后视镜记忆功能（仅比较原来豪华配置的）带后视镜记忆不带后视镜记忆功能门控制器诊断功能带诊断不带诊断通过遥控钥匙实现升降窗功能可以通过编码实现不能实现另外，PASSAT领驭1.8TVIP和2.8V6这两款车型依然保留使用的是1C0 959 799C舒适系统。

从上面的舒适系统功能中我们可以看到，安装了1C0 962 258AC模块的车型，由于原来由KOSTAL供货的四个车门模块（CAN_BUS系统节点）已经更换成了由BROSE供货（独立的LIN_BUS系统），而该LIN_BUS子系统与HELLA的1C0 962 258AC之间没有接口，因此无法实现遥控升降窗的功能。

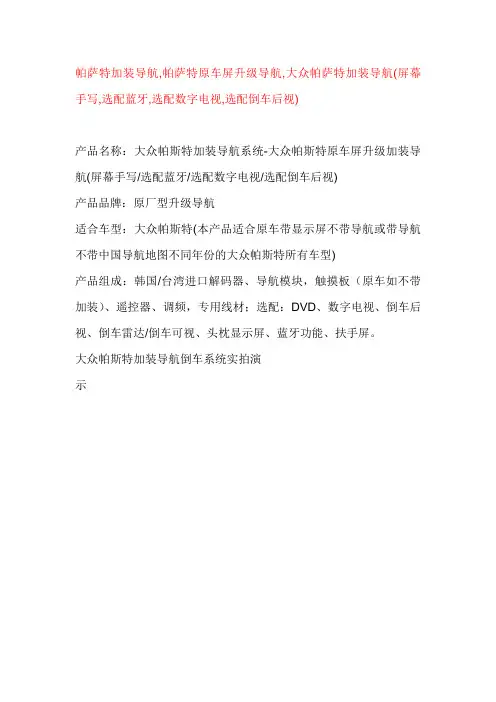

帕萨特加装导航,帕萨特原车屏升级导航,大众帕萨特加装导航(屏幕手写,选配蓝牙,选配数字电视,选配倒车后视)
产品名称：大众帕斯特加装导航系统-大众帕斯特原车屏升级加装导航(屏幕手写/选配蓝牙/选配数字电视/选配倒车后视)
产品品牌：原厂型升级导航
适合车型：大众帕斯特(本产品适合原车带显示屏不带导航或带导航不带中国导航地图不同年份的大众帕斯特所有车型)
产品组成：韩国/台湾进口解码器、导航模块，触摸板（原车如不带加装）、遥控器、调频，专用线材；选配：DVD、数字电视、倒车后视、倒车雷达/倒车可视、头枕显示屏、蓝牙功能、扶手屏。

大众帕斯特加装导航倒车系统实拍演
示
对于很多进口级别的豪华车来说，原车屏幕所具有的功能非常有限或不实用，有的取消了GPS导航，有的则取消了DVD影音娱乐系统，有的虽然原厂配备了GPS导航，但是通过按键拼音输入及操作费劲费心麻烦，更新升级极不方便。

针对上述问题，上海科技亚马逊现原车屏幕升级,只需加装解/码/器,导航模块即可实现更多功能。

Yamaxunzhaowei 1-07。

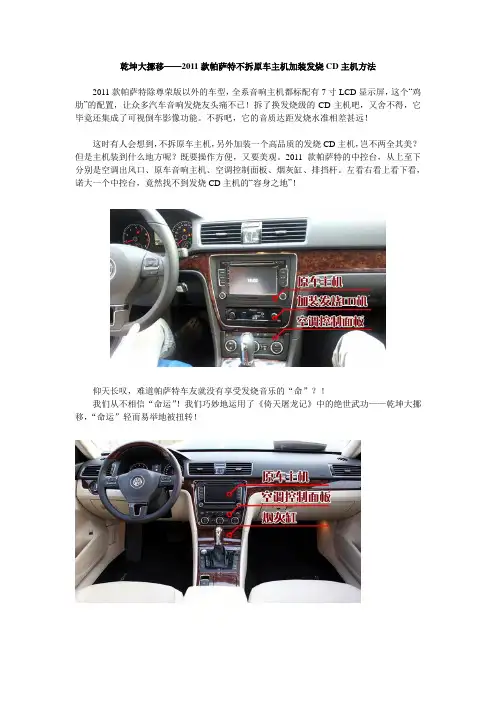

乾坤大挪移——2011款帕萨特不拆原车主机加装发烧CD主机方法2011款帕萨特除尊荣版以外的车型，全系音响主机都标配有7寸LCD显示屏，这个“鸡肋”的配置，让众多汽车音响发烧友头痛不已！拆了换发烧级的CD主机吧，又舍不得，它毕竟还集成了可视倒车影像功能。

不拆吧，它的音质达距发烧水准相差甚远！这时有人会想到，不拆原车主机，另外加装一个高品质的发烧CD主机，岂不两全其美？但是主机装到什么地方呢？既要操作方便，又要美观。

2011款帕萨特的中控台，从上至下分别是空调出风口、原车音响主机、空调控制面板、烟灰缸、排挡杆。

左看右看上看下看，诺大一个中控台，竟然找不到发烧CD主机的“容身之地”！仰天长叹，难道帕萨特车友就没有享受发烧音乐的“命”？！我们从不相信“命运”！我们巧妙地运用了《倚天屠龙记》中的绝世武功——乾坤大挪移，“命运”轻而易举地被扭转！解决方案：我们拆开原车主机、空调面板，发现空调面板的位置正好和一台单DIN的CD主机大小差不多，里面的空间（宽度、高度、深度）也足够。

于是我们决定把发烧CD主机——先锋P99装到这个位置。

空调面板位置被发烧CD主机“鸠占鹊巢”，那空调怎么办？汽车不能没有空调，就如同鱼儿不能没有水！不着急，再往下看，原来的空调面板下方还有一个硕大的烟灰缸呢，拆除这个烟灰缸，正好可以“安置”空调面板。

（对于不吸烟的车主来说，烟灰缸它真的多余，对于吸烟的车主来说，没有了烟灰缸，正好是一个强制戒烟的契机！哈哈。

）改装方案就这么定了！这样既保留了原车的音响主机，又可以加装高品质的发烧CD主机。

主机安装在这个位置，既美观，又操作方便。

或许有心的朋友又会问？为什么要用“乾坤大挪移”，把空调面板移到下面的烟灰缸的位置，而不是直接把CD主机安装到烟灰缸的位置呢？其原因有三：其一，如果加装的发烧CD主机安装到烟灰缸的位置，那主机面板势必离排挡杆太近，这样操作不方便，进出碟片更难（需要把排挡杆拉到后面）。

原车屏升级有哪些优势？
好处与优势：
1、非破坏性：原厂开发设计，不破坏原车线路与4S店保修保养，均为无损安装；
2、保证性：韩国核心部件，确保产品质量可靠，专业安装技术团队，保证安全可靠；
3、灵活性：行车中可以自由控制导航画面是否显示（原车导航行车中，会自动锁死，不能查看地图，副驾驶查看操作不了）
4、方便性：升级后，原车屏幕可实现触摸手写控制导航，方便操作（部分下滑屏除外）
5、高效性：地图采用SD卡存储，运行效率高，更新方便，费用更低（原厂导航一般采用光盘运营方式，效率低，更新慢，且升级费用每次800-1000元）
6、完整性：改装后保留原车系统所有娱乐功能，原车碟盒功能均能照常使用，方向盘键盘控制、行车电脑控制等功能依然存在。

且从外观上看不出任何改装痕迹，保留了原车的完整性。

7、国内领先的地图软件：凯立德/道道通地图任选其一，地图均为最新版本；
8、导航内置电子狗功能：GPS导航，支持导航地址查询，语音提示，固定测速预警。

采用哪种地图？如何升级？
采用国内最大的地图出品的最凯立德版本地图，规划准确，信息点丰富，画面精美，并带有电子狗提醒功能，让您出行无忧。

同时也可以兼容道道通版本的地图，也可以实现一卡双图。

采用SD卡存储，升级只需要到安装点更换SD卡即可，一般一年升级1-2次，每次
150-250元，我们会在每次升级前用手机短信、网络论坛通知各位。

11款大众途锐加装导航实拍图，给各位车主多一点了解
yamaxunzhaowei 12-24。

进 行 颜 色调 整。 DVD/TV 型 号
导航 RGB
选择
声音选择 输出自下向 上是: AV2‐输入, AV1‐输入 声音输出
AV1/2
摄像头
Can 盒供电
通过排线连接小板。 来进行图像插入。
注意：此接口盒含有内部具有导航的版本。
3
4． 拨码开关设置
DIP 1 2, 3 4 5 在 ON 侧（拨下） RGB 导航打开 AV1 打开 AV2 打开 RGB=高清导航 倒车信号（绿线=12V 时）切换到外加的 CAM 视频，此时将有原车信号混合显示。 拨下一次：红外输出学习功能。 拨下 5 次：利用触摸操控导航时候，出现触摸 十字进行屏幕校准功能，此时可以利用触摸小 板来操控后加设备。 没有功能 在 OFF 侧（拨上） RGB 导航关闭 AV1 关闭 AV2 关闭 RGB=普通导航 [本机只能使用这种分辨率 480X240] 倒车信号（绿线=12V 时）切换到原车图像， 适合于原车有摄像头或者没有后加摄像头的 车型。 设定到 OFF 进入正常使用状态
6
7,8
5.触摸连接端口功能
触摸连接端口
Ctrl 口的各个信号名称： Pin 1, Pin 2 3: 4，8 5: 6: 7 +5V 继电器控制电压（最大 3A 输出） 当 AV1 被选定时=5V，AV2 被选定时=0V 常电+5V 地线 专用通讯总线信号，当安装触摸小板，利用原车的屏 幕控制外部 DVD 或数字电视时有用。 当 RGB 或 AV 的时候（外加图像状态）此脚=5V，否则 =0V （最大 3A ） 车用 AUX 的输入，外部声音可以直接插入，如果用户送入 2 路或更多的声音，可以 用+5V 电压继电器进行切换选择 输出最大输出电流是 2A 这两个脚不可以短路到地线上，否则内部 CPU 将停滞

上海大众系统特帕萨特老领驭）DVD 原装导航（帕萨、 上海大众原装　导航系统概述1DVD 收音机天线转接线（用于帕萨特车型）GPS 天线插座CAN BUS + ）　（深绿色）（用于帕萨特车型电源组合插座GPS天线黑色，连接收音机黑色插头4-1-3-8-2-5-13-9-CAN -J533- 20 总线高位连接插头的第针CAN BUS -）　（棕色）（用于帕萨特车型10-SD 导航卡 11-DVD 导航收音机12-电源组合插头转接线收音机天线插座6-收音机电源插座（用于帕萨特车型）7-收音机喇叭信号插头（用于帕萨特车型）电源转接线（用于帕萨特老领驭）车型CAN -J533- 10 总线低位连接插头的第针棕色，连接收音机棕色插头说明 图内容中的键－等各项附件属于安装包，需根据加装车型另外订购。

VDO-019 511 附件号如下：（天宝）老的零件号为： ZVC909011领驭导航安装包PASSAT ZVX909011导航安装包的零件号为：上述安装包配合新领驭银色车型多媒体导航系统（或新领一起安装。

ZVC909010 SIL ) 驭黑色车型多媒体导航系统（ ZVC09010 SCH ) 上海大众原装导航系统（帕萨特、、波罗 DVD 帕萨特老领驭） 上海大众原装　ＤＶＤ　导航系统的安装3－撕开天线背面的双面胶保护膜，并将天线粘贴在右柱上箭头。

GPS GPS A --－将天线导线用扎带固定在车身线束上箭头（共处）。

GPS -- 2－将天线的导线从箭头处穿入仪表板内部，并排至收音机框架后方。

GPS -1- --安装前的准备工作2　注意： 在执行电气系统的维修之前，先脱开蓄电池的接地线。

说明脱开蓄电池的接地线之前，必须先查询收音机的防盗密码。

重新连接蓄电池后，应当按照维修手册和使用说明书的规定检查车辆电气设备（如：收音机、时钟、电动车窗）的功能。

－拆卸收音机。

－拆卸仪表板右侧端板。

－拆卸右柱上饰板。

A －拆卸前座乘客侧手套箱。

大众帕萨特导航功能说明书一、产品概述本机型是专用于大众帕萨特 (Passat)车的机型.1、TV功能：可按要求选用Analog TV(双制式)/CMMB/DVB-T/ISDB/ATSC的其中一种；2、收音功能：FM/AM接收，可按要求设置适用不同国家，可按客户要求加装RDS(Radio Data System)功能；存储30个电台频率，可自动向前/向后搜索电台，可手动向前/向后微调接收频率；3、多媒体回放功能：iPod音频专用接口，手机蓝牙音乐，三洋(SANYO)协议多碟机箱接口，U盘，TF卡，直径12CM光碟(DVD/SVCD/VCD/OKO/CD-ROM/CDDA/HDCD)或换为MP5解码核芯板（支持更多格式的流媒体播放）；尽情享受视听娱乐；4、GPS功能：支持800*480象素，COM1口，9600kHz波特率，WINCE版本的TF地图卡；5、其它功能：4路(前左/前右/后左/后右)25W功放输出，1组音视频输入，1组（4路音频/2路视频）输出，1路CDC视频输入，1路后视频（NTSC/PAL）输入，Acc/小灯/倒车/手刹输入检测，自学习型按键接线（方向盘按键），收音天线控制线，功率放大器控制线。

产品外观如图1所示：图 1二、功能特征说明1、产品特征说明（1）面板按键/触摸屏/红外遥控，灵活多样的操作方式；（2）美观大方的图形触摸界面；（3）采用标准双锭安装尺寸机箱，国际通用；（4）与原车匹配的DC12V(可在10.5-15V工作)低压直流输入, 安装方便；（5）专车专用的面板外观，与原车完美协调；（6）可选配与原车接口同样的配套连接线，安装简单；（7）可接收多制式模拟电视（PAL/SECAM/NTSC，可选其中两种）信号，实现45 ~ 860 MHz 范围内全频道模拟电视信号的接收；或者接收（CMMB/DVB-T/ISDB/ATSC可选其中一种）的数字电视信号，功能灵活配置，紧跟全球电视发展趋势；（8）支持PAL，NTSC制式的音视频信号（AV）输入，很方便的连接其它娱乐设备；（9）独立的视频（支持PAL，NTSC制式）信号输入，连接车载后视摄像头，安全倒车；（10）提供英文、简体中文图形触摸界面，也可按客户要求提供其它语言图形触摸界面。

新款帕萨特加装导航,大众帕萨特改装触摸手写导航系统和倒车影像功能原车屏幕升级触摸手写导航，在操控性方面，全面实现触摸手写功能。

在使用上还是比较方便。

原车屏幕影音升级，除了语音GPS功能之外，还可选择倒车影像系统，数字电视系统，DVD娱乐影音系统。

原车屏幕加装导航，还具备电子狗功能。

固定电子眼，GPS功能会给予提示，而移动电子眼，原车屏幕升级导航当中的，目前无法提示。

对于需要专业电子狗功能要求比较高的朋友们，可参考市面上的专业电子狗产品。

原车屏幕加装导航在价格上，目前市场上也是比较乱。

价格也是参差不齐。

建议更多的朋友们在选择安装导航的项目的同时，要综合考虑一些售后的可靠性、安装的专业性、价格的合理性。

因为毕竟涉及到安装技术的问题。

所以朋友们不要一味的去对比原车屏幕升级导航的价格豪华车原车屏升级数字电视/倒车影像/头枕屏幕/DVD的特点有哪些？1、升级GPS后，可以在原车屏幕上触摸手写，或另配遥控器触摸手写，操作简单方便。

2、无损升级施工，不破坏原车结构与线路，不影响原车自带所有功能。

3、我们具有经过专业技术培训并考核全格的技术团队，技术高超，经验丰富，确保安全可靠。

4、解码器由韩国进口，确保产品品质可靠。

5、GPS导航系统选择目前最好用的道道通地图。

6、可配备各种配件，实现可视倒车影像，数字电视，倒车影像/倒车雷达二合一，多碟DVD 碟盒，后头枕显示屏，扶手屏等功能。

7、如果原车不带DVD功能，可以后加装6碟DVD碟盒。

8、CMMB数字电视采用与DVD一样的高清标准，图像清晰度极高，音质好。

而且可以接收到8个以上的频道，包括央视1、3、5、9、新闻、少儿、经济、当地卫视，以及最实用的各交通枢纽地段的实时交通监控录像。

改装案例：新款大众帕萨特原车屏幕升级导航,帕萨特安装专用倒车影像功能--原车功能界面新款大众帕萨特原车屏幕升级导航,帕萨特安装专用倒车影像功能--进入导航界面新款大众帕萨特原车屏幕升级导航,帕萨特安装专用倒车影像功能--凯立德导航界面新款大众帕萨特原车屏幕升级导航,帕萨特安装专用倒车影像功能--凯立德导航界面新款大众帕萨特原车屏幕升级导航,帕萨特安装专用倒车影像功能--凯立德导航界面新款大众帕萨特原车屏幕升级导航,帕萨特安装专用倒车影像功能--倒车影像功能新款大众帕萨特原车屏幕升级导航,帕萨特安装专用倒车影像功能--倒车影像界面Yamaxunwuhui。

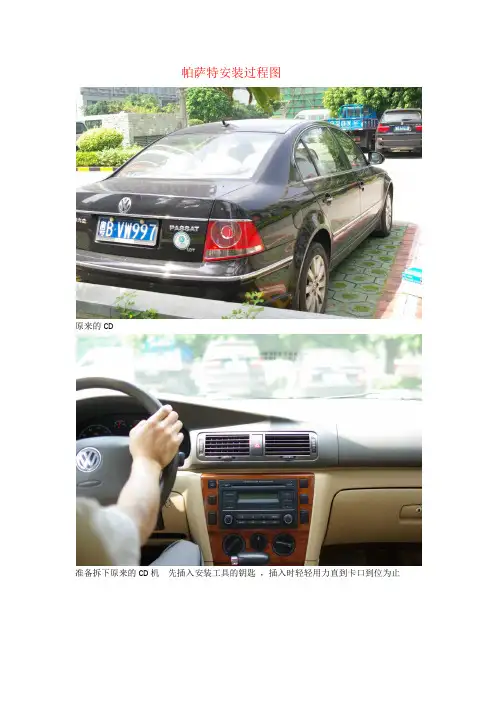

帕萨特安装过程图
