1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。
S G3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。

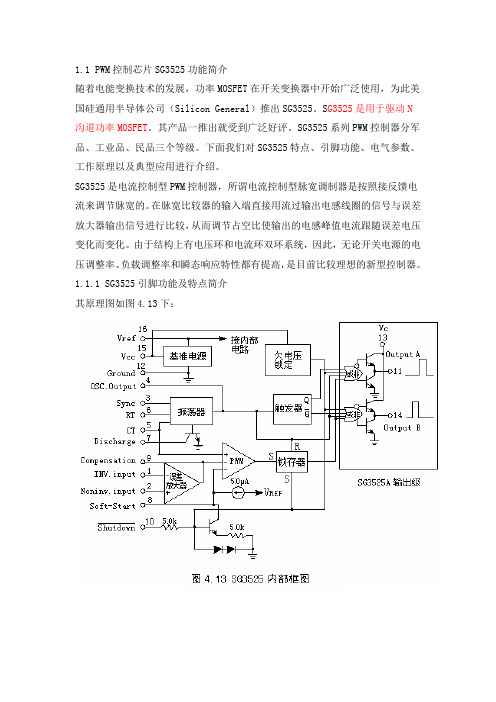

1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
pensation(引脚9)：PWM比较器补偿信号输入端。
AMC7135恒流驱动IC资料汇总
2.外部电流限制电阻选择：根据所需的输出电流范围选择适当的电流限制电阻值，通常较大的电阻值对应较小的输出电流。
4.输入和输出电容选择：为保证电路稳定工作，需要在输入和输出端加入合适的电容，可根据应用需求适当选择电容值和类型。
5.PCB布局设计：合理的PCB布局可以提高整体性能和可靠性，包括分离输入和输出地线、合理布局功率和信号线、合理安排散热等。
1.输入电压范围：
2.7V至6V
2.输出电流控制范围：1mA、1.5mA、2mA、3mA
3.输出电流控制精度：±3%
4.最大输出电流：350mA
5.开关频率：1MHz
6.短路保护电流：450mA
7.温度保护阈值：125℃。
FSGM0765RWDTUFSL106HR 、FSL106MR 、FSL116LR 、开关电源常用芯片FSCQ1265RTYDTU 、 FSCQ1565RTYDTUFSDL321FSDH321 、FSDL0165RN 、FSDM0265RNB 、FSDH0265RN 、 FSDM0365RNB 、 FSDL0365RN 、 FSDM0465REWDTUFSDM0565REWDTU 、FSDM07652REWDTU FSDM311A 、FSEZ1016AMY 、 FSEZ1317NY 、Fairchild 仙童（飞兆）系列开关电源驱动芯片FAN100MY 、 FAN102MY 、FAN103MY 、 FAN6208 、 FAN6300AMY 、 FAN6754AMRMY 、FAN6862TY 、FAN6921MRMY 、FAN6961SZ 、FAN7346MX 、FAN7384MX 、 FAN7319MX 、FAN7527BMX 、FAN7527BN 、FAN7554N 、 FAN7554DFAN7621 、FAN7621SSJ 、FAN7621B 、FAN7631 、 FAN7930CMX ；FAN6204MYFL103 、FL6300A 即 FAN6300 、 FL6961 、FL7701 、FL7730 、FL7732 、FL7930B 、FLS0116 、FLS3217 、FLS3247 、FLS1600XS 、FLS1800XS 、 FLS2100XSFSFR1600 、 FSFR1600XSL 、 FSFR1700 、FSFR1700XS 、FSFR1700XSL 、FSFR1800 、 FSFR1800XS 、 FSFR1800XSL 、FSFR2100XSL 、FSFR2100FSCQ0565RTYDTU 、FSCQ0765RTYDTU、FSDM311 、FSEZ1317MYFSGM0465RWDTU 、FSGM0565RWDTUSD4569 ）、ME8204 （兼容 SG6848 、OB2263 、OB2273 、 FSQ0565RSWDTUSG6105ADZ 、 SG6859ATZ 、SG5842KA5L0380RYDTU 、 KA5M0365RYDTUKA5M0365RTU 、KA5M0380RYDTU 、 KA3525A 、KA3842AC 、KA3842AE 、KA3842B 、KA3843B 、KA3844B 、 KA7500Con-bright 昂宝系列电源驱动芯片超低待机功耗产 品系列：OB5269、OB5269B 、OB2273、OB2273A 、OB2273B 、 OB2273F 、OB2273N 、OB2276 、OB2276A 原边控制系列产品： OB2520 、OB2520D 、OB2520M 、OB2532 、OB2531 ； OB2535/OB2535E 、OB2536/OB2536E 、OB2538/OB2538E OB2539 、OB2211 、OB2211H 、OB2212 、OB2216 准谐振 模式控制芯片系列： OB2201/T 、 OB2202 、 OB2203PWM 控制芯片系列产品： OB5269 、 OB5269B 、OB2273 、 OB2273A 、OB2273B 、OB2273F 、 OB2273N 、OB2361 、 OB2361P 、OB2262 、OB2263 、OB2268 、OB2269 、OB2279 、OB2287 、OB2288 、OB2298 、OB5222 、OB5225 、 OB2353/L 、OB2354/L 、OB2356/L 、OB2357/L 、OB2358/L 功率因子校正控制芯片： OB6573 、OB6572 、 OB6561P 、 OB6563 、OB6663LED 照明驱动系列： OB3330 、OB3340 、 OB3390/T 、 OB3391 、 OB3394 、OB3396 、OB3380 、 FSL206MRN 、FSL126MR 、FSL136MR 、FSQ100 、FSQ110 、 FSQ321 、FSQ510 、 FSQ0165RN 、 FSQ0170RNA 、 FSQ0265RN 、FSQ0270RNA 、FSQ0365RN 、FSQ0370RNA 、SN03ABCD 系列电源驱动芯片 PSR Controller ：AP3703 、 AP3706 、AP3708N 、AP3760 、AP3765 、AP3766 、AP3768 、AP3769S 、AP3770 、AP3771 、AP3772Voltage Mode PWM Controller ： AZ494A 、 AZ494C 、 AZ7500B 、 AZ7500C 、AZ7500E 、AZ7500FGreen Mode PWM Controller ：AP3101 、AP3105/AP3105V/AP3105L/AP3105R AP3105/AP3105H ； AP3700 、 AP3700A 、AP3700E 、 AP3710Secondary Side Controller ： AP4305 、 AP4306A 、AP4306B 、AP4313 、AP4310A 、 AP4340LED 照明 PFCME8101 （内置 13003 兼容THX203/RM6203/GW6203/CR6203 ）、ME8105 （内置13003 兼容 THX203/RM6203/GW6203/CR6203机功能）、 ME8109A （内置 2N65 兼容 OB2358/AP8022 ）、 ME8109B （内置 2N60 兼容 OB2358/AP8022 ）、 ME8119 AP3102/AP3102V/AP3102L 、 AP3103 、、 AP3106 、 controller ： AP1661/AP1661E AP1661A 、 AP1662 ； PSRcontroller ： AP1681 （可调光）、 AP1682 、 AP1686microne 南京微盟系列开关电源驱动芯片 ME8100（ 兼容 ATC30B ） 、，具有防炸（内置4N60 ）、ME8110 （内置2N65 兼容OB2358 ）、ME8200兼容SG6848 、OB2263 、LD7535 、GR8835 、SD456 ）、ME8202 （兼容SG5841 、OB2269 、LD7552 、GR8841 、SD4569 ）、ME8204 （兼容SG6848 、OB2263 、OB2273 、RM3261S 、 RM3261D 、RM3262D ； PFM 控制芯片系列： RM3252T 、 RM3260T 、RM3260DQR 控制芯片系列： RM6401S 、 RM6401D ；PFC+QR+PWM 控制芯片系列： RM6901S 、 RM6901Dchiplink-semi 南京芯联系列开关电源 驱动芯片 AC/DC PSR ： CL1132 、CL1128 、 CL1101 、 LD7535 、 GR8835 、SD456 ）、ME8300 （兼容 AP3708 ）、 ME8302 （兼容 AP3768 ）、ME8304 （兼容 AP3765 , AP3706 SOP8） ）、ME8305 （内置 13003 兼容 AP3765 ，AP3706 SOP8) )、ME8315chiprail 成都启达系列开关电源驱动芯 片绿色节能 PWM/PFC 控制器： CR6848 、CR6850D 、 CR6853 、CR6842 、CR6845 、CR6855 、CR6232C 、CR6233 、CR5201 、CR6562 绿色节能 PWM 功率开关： CR5336 、CR5337 、CR5202 、CR5223 、CR5224 、CR5228 、 CR5229reactor-micro 陕西亚成微系列开关电源驱动芯片 RM3253S 、RM3253D 、RM3263S 、 RM3263D 、RM3261S 、RM3261D 、RM3262D 、RM3260T 、 RM3260D 、RM6203 、RM6204 、RM6221S 、 RM6221D 、 RM6222D 、RM6220T 、RM6401S 、RM6401S 、RM337X （1/2/3） 、RM3370T 、RM6901SPWM 功率开关芯片 RM6203D 、RM6204D 、RM6221S 、RM6221D 、 RM6222D ；PWM 控制芯片系列： RM6220TPFM 功率开关 RM3253S 、RM3253D 、RM3263S 、RM3263D 、 CR5335、 LED 照明驱动系列： 系列： 芯片系列：CL1100 ；PSR+MOS:CL1129 、CL1112 、CL1107 、CL1103PFC ：CL6562 ；Flyback with MOSFET ：CL1152 ；Flyback ：CL1156 、CL1160 、CL1158Lighting LED Driver ：CL0122 、CL0119A 、CL0118 、CL0116A 、CL0117 、CL6563A 、CL1158 、CL1112 、CL1129 、CL1128 、CL1101 、CL1100 、CL6809 、CL6808 、CL6807 、CL6804 ；Back Light Driver ：CL6201sifirsttech 南海赛威系列开关电源驱动芯片AC/DC PWM Controller ：SF1530 、SF1530U 、SF1531 、SF1531S 、SF1560 、SF1563 、SF1565 、SF1580 、SF1585 、SF1590 、SF1595 、SF5580 ；超低待机功耗AC/DC PWM 控制器IC ：SF5533 、SF5534 、SF5545B 、SF5545 、SF5547AC/DC PWM Power Switch ：SF1532 、SF1533 、SF1536 、SF1537 、SF1538 、SF1539 、SF1539HT 、SF1548 、SF1549 、SF5582H 、SF5582 、SF5590 ；原边反馈控制器/功率开关IC ：SFL628 、SFL629 、SFL900 、SF5920S 、SF5920 、SF5922 、SF5922T 、西安民展微系列开关电源驱动芯片绿色节能PWM 功率转化、SF5922SV 、SF5926SV 、SF5926 、SF5928SV 、SF5922SSF5928S 、SF5928 、SF6010L 、SF6010F 、SF6018、SF6040 、SF6070 、SF6072 、SF6771 、SF6772 、SF6778 、SF6781 、SF6782 、SF6788 功率因子校正器IC ：SFL320 、SF6562 、SFL500 、SF6563 、SF6566 ；LED 照明驱动IC ：SFL330 、SFL520 、S FL668 、SFL669 、SFL678 、SF6010power-railSDC4569si-power 无锡硅动力系列开关电源驱动芯片SDC4569si-power 无锡硅动力系列开关电源驱动芯片PR6239 、CR6235S 、CR6236T 、 CR6238T 绿色节能 PWM 功率转化器系列 (PWM 控制芯片 + 600V MOSFET) 反激式 PR8224 、 PR8224H 、 CR6221T 、 CR6224S 、CR6224T 、CR6228T 、CR6229T 、 PR8612 绿 色节能 PWM 控制器系列 Primary Side Regulation 初级端 调节 PR6234 、CR6232PR6863 、PR9853 、 CR6850C 、 PR8278 、PR8278B 、PR8275 、PR6599 、PR6562 、CR6561 、CR6563 、PR8910 、PR3845Bbpsemi 上海晶丰明源系列开 关电源驱动芯片高功率因数高效率隔离恒流驱动芯片：BP2802 、 BP2808B 、BP2818 、 BP2812 、BP2822 高精度 BP3105 、BP3102 、 BP3122 、 BP3123 、BP3115 、BP3125 、 BP3108BP2309 、BP5118 、 BP1360 、BP1361 、BP1601maxictech 驱动芯片 MT7933 、MT7930 、MT7952 、MT7953 、MT7955 、 MT7950 、MT7801 、MT7838 、MT7200 、MT7201 、MT7261 、 MT7281 、MT7004Bsdc-semi 绍兴光大系列开关电源驱动芯 片 SDC602 、 SDC603 、SDC606 、SDC608 、SDC3842 、 SDC3843 、SDC3844 、SDC3845 、SDC4108 、SDC4108L 、 SDC4109 、 SDC4109L 、 SDC4563 、 SDC4565 、器系列 (PWM 控制芯片 + 600V MOSFET) 初级端调 节 :PR6237 、BP3309 、B P3308 高效率非隔离恒流驱动芯片： BP2808 、 高效率隔离恒流驱动芯片： 美芯晟系列开关电源SP5629P 、SP5619P 、SP5876P 、SP5876F 、SP5875P 、SP5875F 、SP5518F 、SP5808F 、5508F 、SP5506 、SP5505SP5615/6/8 可以代替OB2535/6/8 用于低功耗AC/DC 适配器的详细描述：SP5615 是一颗高精度离线式开关电源电路，应用于低功耗AC/DC 充电器与适配器。
SG3525的管脚功能
SG3525系列开关电源PWM控制集成电路是美国硅通用公司设计的第二代PWM控制器，工作性能好，外部元件用量小，适用于各种开关电源。
下图给出了SG3525的内部结构，引脚功能如下：
②脚：误差放大器的同相输入端；
③脚：同步信号输入端，同步脉冲的频率应比振荡器频率f S要低一些；
④脚：振荡器输出；
⑤脚：振荡器外接定时电阻R T端，R T值为2～150 kΩ；
⑥脚：振荡器外接电容C T端，振荡器频率f s＝1／C T（0.7R T+3R0）, R0为⑤脚与⑦脚之间跨接的电阻，用来调节死区时间，定时电容范围为0.001～0.1 μF；
⑦脚：振荡器放电端，用外接电阻来控制死区时间，电阻范围为0～500 Ω；
⑧脚：软启动端，外接软启动电容，该电容由内部U ref 的50 μA恒流源充电；
⑨脚：误差放大器的输出端；
10 脚：PWM信号封锁端，当该脚为高电平时，输出驱动脉冲信号被封锁，
该脚主要用于故障保护；
11 脚： A路驱动信号输出；
12 脚：接地；
13 脚：输出集电极电压；
14 脚： B路驱动信号输出；
15 脚：电源，其范围为8～35 V；
16 脚：内部＋5 V基准电。
sg3525逆变器电路图大全（六款模拟电路工作原理详解）SG3525引脚功能及特点简介SG3525内部框图SG3525引脚功能介绍1.Inv.input（引脚1）：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input（引脚2）：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync（引脚3）：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output（引脚4）：振荡器输出端。
5.CT（引脚5）：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge（引脚7）：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start（引脚8）：软启动电容接入端。
该端通常接一只5的软启动电容。
pensation（引脚9）：PWM比较器补偿信号输入端。
在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。
10.Shutdown（引脚10）：外部关断信号输入端。
该端接高电平时控制器输出被禁止。
该端可与保护电路相连，以实现故障保护。
11.OutputA（引脚11）：输出端A。
引脚11和引脚14是两路互补输出端。
12.Ground（引脚12）：信号地。
13.Vc（引脚13）：输出级偏置电压接入端。
14.OutputB（引脚14）：输出端B。
引脚14和引脚11是两路互补输出端。
15.Vcc（引脚15）：偏置电源接入端。
16.Vref（引脚16）：基准电源输出端。
该端可输出一温度稳定性极好的基准电压。
特点如下：（1）工作电压范围宽：8—35V。
（2）5.1（11.0%）V微调基准电源。
SG3525电流控制型PWM解调调制器型号：SG3525AN封装：DIP-16主要应用：开关电源1.1PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFE在开关变换器中开始广泛使用，为此美国硅通用半导体公司(Silico n Ge neral)推出SG3525 SG3525是用于驱动N沟道功率MOSFET其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、弓I脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWMI制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1SG3525引脚功能及特点简介其原理图如图：fimWtA匚 1 16□同瞬入匚 2 15□匚314二)电侃僭制凰测*匚4 13B*C电曲限器底»匚 5 12二1 A^C刘匚6 11CT C710二］怖捞規制地匚g9□**I. 1 nv.input （引脚1）:误差放大器反向输入端。
在闭环系统中，该引脚接反馈 信号。
在开环系统中，该端与补偿信号输入端（引脚 9）相连，可构成跟随器。
2.Nonin v.i nput （引脚2）:误差放大器同向输入端。
在闭环系统和开环系统中， 该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚 9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync （引脚3）:振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现 与外电路同步。
4.0SC.0utput （引脚4）:振荡器输出端。
SG1525为一完整的PWM控制电路，由基准电压UREF，震荡器G，调差放大器AE，比较器DC及PWM锁存器、分相器、欠电压锁定器、输出级、软启动及关闭电路等组成。
1脚为E/A ( Error Amp )比较器- (INV Input) 输入2脚为E/A ( Error Amp )比较器+ ( NI Input) 输入见：1脚2脚的比较信号(补偿较正电平)从9脚输出，同时控制内部的PWM放大器。
利用SG1525集成电路内部的放大器及外部的阻容元件，可构成比例积分调节器，在管脚1、9间接入。
因此，1脚2脚所加电平对输出的作用是相反的。
SG1525其引脚主要功能如下：引脚主要功能1 负误差取样输入端2 正误差取样输入端3 同步信号输入4 振荡器信号输出5 振荡器接电容端6 振荡器接电阻端7 RC振荡网络放电端8 柔顺起动端9 补偿端10 关闭输出11 输出A端12 地13 正电源14 输出B端15 欠压检测16 基准电压输出（5.1V±1%）双列16脚封装,适用于驱动N沟MOS功率管,开关频率=200kHz,开关电源控制电路，双极结构,电源电压=35V,最大功耗=1W,基准电压=5.1V,振荡频率=0.12～400Hz,输出脉冲幅度=0.3～1.3us,占空比=0%～49%,输出驱动电平=1~18V。
1脚负误差取样输入端；2脚正误差取样输入端；调速系统工作原理PWM控制输入控制信号由脚2引入，通过调节电位器RP1，调节速度给定，就可以改变输出PWM的占空比，从而改变发电机的输出电压，达到调压调速的目的。
PWM输出信号由脚11、14并联输出，经光耦隔离驱动IGBT管。
电机转速负反馈是由电压负馈接实现。
忽略电枢压降，可认为转速近似与枢端电压成正比，在电枢两端并联一个起分压作用的电位器，作为反馈检测元件。
该反馈电压为电枢端电压一部分，属于主电路，而将其引入到控制电路的SG1525，所以在控制电路和电压控制电路之间必须采用直流电压隔离器，避免主电路对控制电路的干扰。
1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司(Silicon General)推出SG3525。
SG3525是用于驱动X沟道功率MOSFETo其产品一推出就受到广泛好评。
SG3525系列PWM 控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输岀信号进行比较，从而调节占空比使输岀的电感峰值电流跟随误差电压变化而变化。
山于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是L1前比较理想的新型控制器。
1. 1. 1 SG3525引脚功能及特点简介其内部结构和原理框图如下：/x 41 A 匚Z116Vrcf同打临入匚215n Vs阀步瑞匚3ZJ孤落器输闭匚4A、cr匚512地RT匚6 1 1放电峯；匚710ZZI软J；网刑匚Z8J) IMS图1I.Inv. input（引脚1）：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv. input （引脚2）：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync （引脚3）：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC. Output （引脚4）:振荡器输出端。
5.CT（引脚5）：振荡器定时电容接入端。
6.RT （引脚6）:振荡器定时电阻接入端。
7.Discharge（引脚7）：振荡器放电端。
SG3525概述SG3525是一款常用的PWM（脉宽调制）控制集成电路，主要用于直流至直流转换器、逆变器和开关电源的设计中。
它具有广泛的应用领域，包括电动汽车、太阳能电池组、风力发电系统以及工业自动化等。
功能特性•输入电压范围：8V至35V•输出频率范围：50Hz至400Hz•输出电流：最大20mA•可调节的死区时间•内置高精度参考电压•低静态功耗•快速过载保护•内置软起动电路•可使用外部晶振或者RC振荡电路工作原理SG3525基于PWM技术，通过控制开关管的导通时间和断开时间，调整输出的脉宽，从而控制输出电压的大小。
它采用固定频率工作模式，将输入电压转换为高频方波，然后再经过滤波电路，得到所需的输出电压。
SG3525整个电路由误差放大器、比较放大器、错相振荡器、双D触发器、控制逻辑电路和输出级组成。
主要部件包括：1. 误差放大器误差放大器对输入电压和输出电压做比较，通过增加或减少输入电压，调整输出电压的大小。
它能够高效地将输入电压转换为脉宽控制信号。
2. 比较放大器比较放大器接收误差放大器的输出信号，并与三角波振荡器的输出信号进行比较。
通过控制比较放大器的输入信号，可以调整输出波形的脉宽。
3. 错相振荡器SG3525内部集成了一个错相振荡器电路，用于产生一组互补的三角波信号。
这些互补的信号用于比较放大器的输入和误差放大器的参考电压。
4. 双D触发器双D触发器用于延时控制，通过改变延时电容的大小，可以调整输出波形的频率。
双D触发器还可用于生成脉冲信号，控制开关管的导通和断开。
5. 控制逻辑电路控制逻辑电路是一个组合逻辑电路，根据输入的控制信号，控制输出波形的脉宽和频率。
它还具有过载保护功能，当输出波形超过一定限制时，会自动切断输出。
6. 输出级输出级负责驱动开关管，将控制逻辑电路产生的脉冲信号转换为高电压高电流的方波信号，驱动负载工作。
应用领域SG3525被广泛应用于各种直流至直流转换器、逆变器和开关电源设计。
基于SG3525的开关电源设计第一篇：基于SG3525的开关电源设计基于SG3525的开关电源设计摘要介绍了SG3525芯片的内部结构，分析了其特性和工作原理，设计了一款基于SG3525可调占空比的推挽式DC／DC开关电源，给出了系统的电路设计方法以及主要单元电路的参数计算，并对该电源进行了性能测试。
