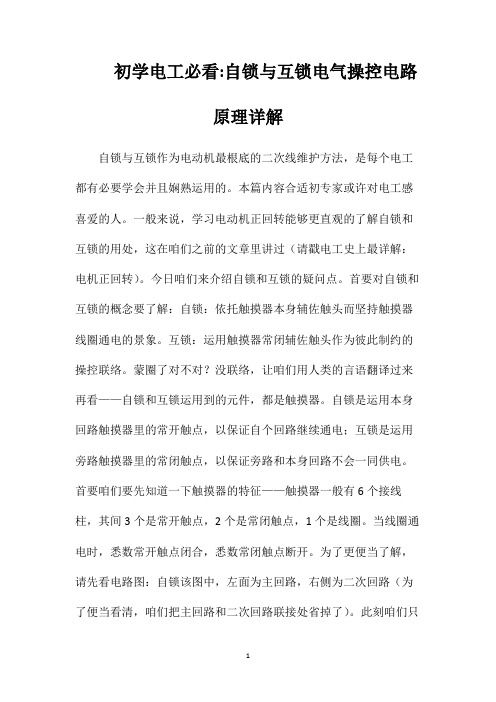

初学电工必看:自锁与互锁电气操控电路原理详解自锁与互锁作为电动机最根底的二次线维护方法，是每个电工都有必要学会并且娴熟运用的。
本篇内容合适初专家或许对电工感喜爱的人。
一般来说，学习电动机正回转能够更直观的了解自锁和互锁的用处，这在咱们之前的文章里讲过（请戳电工史上最详解：电机正回转）。
今日咱们来介绍自锁和互锁的疑问点。
首要对自锁和互锁的概念要了解：自锁：依托触摸器本身辅佐触头而坚持触摸器线圈通电的景象。
互锁：运用触摸器常闭辅佐触头作为彼此制约的操控联络。
蒙圈了对不对？没联络，让咱们用人类的言语翻译过来再看——自锁和互锁运用到的元件，都是触摸器。
自锁是运用本身回路触摸器里的常开触点，以保证自个回路继续通电；互锁是运用旁路触摸器里的常闭触点，以保证旁路和本身回路不会一同供电。
首要咱们要先知道一下触摸器的特征——触摸器一般有6个接线柱，其间3个是常开触点，2个是常闭触点，1个是线圈。
当线圈通电时，悉数常开触点闭合，悉数常闭触点断开。
为了更便当了解，请先看电路图：自锁该图中，左面为主回路，右侧为二次回路（为了便当看清，咱们把主回路和二次回路联接处省掉了）。
此刻咱们只看二次回路，SB2为常开按钮，下方KM为触摸器线圈，上方KM为触摸器常开触点。
若没有触摸器的参加，即没有图中悉数标有KM 的本地，则SB2按下时回路通电，松开则断电（常开按钮特征，主张按钮都运用常开按钮）。
因而咱们接入了触摸器线圈，并且把常开触点和SB2并联。
由此就发作了按下SB2时线圈霎时刻刻刻通电然后闭合常开触点，以保证松开SB2时回路仍然有电的效果。
互锁相同只看右侧的二次回路。
互锁分为机械互锁和电气互锁。
机械互锁：此刻的SB2运用的带有机械互锁的按钮，当SB2地址回路正常作业时，因为“5”上方的常闭电处于通电情况，因而与之虚线联接的SB3按钮按下后无反响。
电气互锁：当SB2地址回路通电时，触摸器KM1的线圈供电，此刻“8”下方的KM1常闭触点断开。

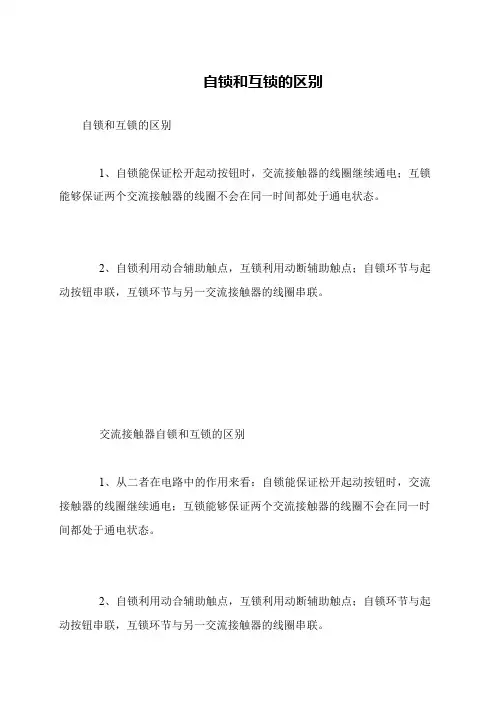

自锁和互锁的区别：1）. 从二者在电路中的作用来看：自锁能保证松开起动按钮时，交流接触器的线圈继续通电；互锁能够保证两个交流接触器的线圈不会在同一时间都处于通电状态。
2）. 二者的区别如下：自锁利用动合辅助触点，互锁利用动断辅助触点；自锁环节与起动按钮串联，互锁环节与另一交流接触器的线圈串联。
短路保护：是为了防止电路短路而采取的保护措施，常用的保护元件主要有熔断器和自动开关等；
过载保护：是为了防止电动机长期超载运行而采取的保护措施，常用的保护元件主要有热继电器等；
过电流保护：广泛应用于直流电动机或绕线转子异步电动机，是为了防止电路中电流过大而采取的保护措施，常用的保护元件主要有过电流继电器等；
零电压保护：电压恢复时，电动机自行起动而采取的保护措施，常用的保护元件是继电器，通常需要将该继电器的常开触点和主令开关并联；
欠电压保护：是为了在电源电压降到一定允许值以下时，切断电源而采取的保护措施，常用的保护元件是磁式电压继电器；
弱磁保护：是为了防止磁场太弱会造成起动电流过大而采取的保护措施，常用的保护元件是弱磁继电器（电流继电器），使用时，应串入电动机的励磁回路。
能耗制动和反接制动的特点：反接制动时，制动效果显著，但在制动过程中有冲击，对传动部件有害，能量消耗大，故用于不太经常启动的制动设备，如铣床，镗床，中型车床主轴的制动。
能耗制动与反接制动相比，具有制动平稳，准确，能量消耗小等优点，但制动力较弱，另外还需要直流电源，适合用于要求制动平稳，准确的场合，如磨床，龙门刨床及组合机床的主轴定位等。
电气控制电路中自锁互锁和联锁的解释与阐述标题：电气控制电路中自锁、互锁和联锁的解释与阐述引言：电气控制电路在现代工程领域中起着至关重要的作用。
在这个领域中，自锁、互锁和联锁是常见且关键的概念。
本文将深入探讨这些概念，并解释它们在电路中的作用和实际应用。
通过本文，将帮助读者更加全面、深刻和灵活地理解自锁、互锁和联锁在电气控制电路中的重要性。
一、自锁电路：自锁电路是指一种可以在没有外部输入的情况下保持输出状态的电路。
它通过采用反馈回路来实现，其中输出信号的一部分将作为输入信号的一部分。
这种自反馈回路可以确保当输入信号关闭后，输出信号继续保持打开状态，直到另一个操作信号触发关闭。
自锁电路的主要应用之一是在控制系统中的开关控制。
例如，当我们按下一个按钮时，自锁电路可以使得继电器保持闭合状态，即使按钮不再被按下。
这种功能在许多自动化过程和机械控制中都具有重要意义。
二、互锁电路：互锁电路是指一种通过在一定条件下相互制约电路的工作状态的机制。
互锁电路通过保护设备和防止意外事件的发生，确保电气系统的安全性和稳定性。
互锁电路的实现方式有多种，其中常见的一种是通过使用互锁开关。
互锁开关是一种特殊类型的开关，它在一个位置上只允许一个电气元件接通，而在其他位置则不允许。
这种设置确保了在特定条件下，只允许某个元件处于工作状态，从而避免了错误操作和意外情况的发生。
三、联锁电路：联锁电路是一种电气电路，它通过在不同部分之间建立相关或互相依赖的联系来确保系统按照正确的顺序操作或避免错误操作。
联锁电路在许多自动化和控制系统中都是必不可少的，特别是在安全关键系统中。
联锁电路的实现利用了逻辑门、定时器和传感器等元件。
通过逻辑门的组合，可以实现多个条件的判断和联锁动作的触发。
定时器用于控制时间延迟和顺序控制。
同时，传感器也起着至关重要的作用，用来检测和监测不同的参数，以触发联锁电路的动作。
结论：电气控制电路中的自锁、互锁和联锁是确保系统安全、稳定和高效运行的重要概念。
⾃锁与互锁有什么区别⾃锁与互锁是电机控制中常见的⼀种电路形式，那么对于为什么⼜会分为⾃锁和互锁呢？它们有什么区别呢？我们从字⾯上先了解下，什么是⾃锁，什么互锁。
⾃锁，⾃⼰给⾃⼰锁定。
互锁，互相锁定。
我们先看两个电路，然后在分析下电路的原理，你就会明⽩⾃锁与互锁究竟是什么了。
⾃锁电路简单的⼀个电机启动是需要使⽤接触器的，接触器的主触点⽤来分合电机的主电源，⽽辅助触点就是⽤来做各种辅助功能的开关，⽽⾃锁与互锁就是利⽤这个辅助触点来进⾏控制，我们来看下这个⾃锁电路。
主电路就不说了，直接看控制电路，控制电路中有四个开关触点，FR为热继电器的常闭触点，⽤来保护电机在过载时切断控制电路，停⽌电机。
然后是停⽌按钮，启动按钮，还有其中的⼀个就是KM接触器的常开触点，这个KM的常开触点就是⽤来⾃锁控制的，当控制电路导通，接触器的线圈得电吸和，主触点就会导通，电机启动，若是没有⾃锁时，当松开启动按钮时，KM 接触器线圈就会失电断开，主触点也就会断开，电机就会停⽌。
为了将这个启动状态保持，我们就引进了⾃锁电路。
当KM接触器吸和，它的常开触点就变成了常闭触点，⽽当我们把这个常开触点与启动按钮并联时，启动按钮按下后导通，KM线圈得电，常开变常闭，即使松开启动按钮，控制电路⼀直导通，这样就解决了松开启动按钮时线圈马上失电的这种状态了，就把启动状态给保持住了。
这就是⾃锁电路。
互锁电路，⼀般互锁电路多应⽤在电机的正反转电路上，为了就是防⽌在正转的时候意外按了反转按钮导致电机损坏。
所以当电机正转或者反转时我们要将其相反的控制电路给断开，即使再怎么按按钮，也不会让它导通。
如下图的电路图。
KM1为正转接触器，KM2为反转接触器，KM1吸合，电机正转运⾏，⽽当KM1吸合时，它的常闭触点就会断开，⽤这个常闭触点将反转控制电路切断，这样就算再怎么按反转的按钮也不会导通反转电路，这就是互锁电路。
当然互锁电路中也会包含⾃锁电路，两个电路会配和使⽤。
电气控制电路中自锁与互锁原理1.自锁原理自锁是指通过电路的反馈信号来保持电气设备处于其中一状态，并防止其在没有外部干预的情况下发生变化。
自锁原理通常是利用一个继电器和其控制电路构成。
自锁电路的基本原理是在继电器的线圈电路中设置一个并联的闭合触点，触点可以通过自身的线圈电流闭合并保持闭合状态。
当外部输入信号作用于继电器的线圈时，线圈中的电流激励，使得触点闭合，并将电源电压输入到控制电路中，同时使得线圈中的电流继续流动。
即使外部输入信号停止作用于继电器的线圈，闭合触点仍然保持闭合状态，继续提供电源电压给控制回路，使得设备保持在原有状态。
自锁原理可以应用于许多场合，比如电梯门控制、风机启停控制、压缩机开关等。
通过自锁电路的设置，可以确保设备处于运行或停止状态，并防止误操作或故障引起的变化。
2.互锁原理互锁是指为了防止两个或多个相互矛盾的操作同时发生，并通过互相关联的电路来实现。
互锁原理通常是通过接触器和其控制电路之间的信号转换与传递实现的。
互锁电路的基本原理是利用接触器中的接触点将电流沿着电路传递，从而保证互锁电路能够正确地进行工作。
当一个操作元件的接触器闭合时，将电流流动至另一个操作元件的接触器，使得其闭合。
同时，该操作元件的接触器也可以传递信号至其他操作元件的接触器，实现多个操作元件之间的互锁。
互锁原理可以应用于很多场合，如电梯上行和下行信号、发电机和电网连接开关等。
通过互锁电路的设置，可以实现对操作元件之间的相互排斥，避免冲突操作和减少误操作。
自锁和互锁原理在电气控制电路中的应用非常广泛。
例如，在工业自动化控制系统中，自锁和互锁可用于保护设备和人员的安全；在家庭用电中，也可用于防止误触发和避免设备冲突。
在电气工程中，通过合理的自锁和互锁设计，可以提高电气设备的安全性和可靠性，并降低事故发生的风险。
总结起来，自锁和互锁原理都是为了确保电气设备在工作过程中的安全可靠性。
通过自锁原理可以保持设备处于一定状态，并避免误操作和故障引起的变化；通过互锁原理可以实现相互冲突操作的排斥，并防止冲突操作和误操作。
“自锁”控制电路与“点动”控制电路的区别“自锁”掌握电路的作用类似于开关对于电灯的掌握，按一下，灯就开了，并持续亮着；再按一下，灯就关了。
“点动”掌握电路的作用类似于汽车上的电喇叭，按一下，喇叭就响了，一松开，它就不响了；再按一次，重复上面的掌握。
一般来说机械式开关或许可以这样区分：开关从操作方式来说分旋钮式、板动式（包括纽子开关、船形开关）、按钮式；其中旋钮式和板动式开关大都可以在操作后保持（锁定）在接通或断开状态，如日常使用的灯开关、风扇调速开关，这类开关大都不用强调是否带自锁，由于都有明显的“操作方向”；按钮式开关，使用时都是按动，可分为两类，一类按钮开关都用于按下时接通或断开电路，释放后状态即复原，所以有时称为“电铃开关”，也就是“点动式”开关，那种按下去电路导通，手一松开电路就断开那种。
另一类就是自锁开关，就是通过开关本身的机械装置锁定其电路开关状态的器件，当你按第一下时按钮按下然后电路导通，当你再按一下按钮弹起然后电路断开。
按钮式开关为了达到能保持“已被按下”状态，与一般开关一样，才加有自锁装置，利用自锁性能，使其同样可以自己保持接通或断开状态，这就是带自锁的开关，其中，为某种需要，数个开关在工作时只允许其中一个处于连接状态，其余必需断开时，有将数个按钮开关并排组合，并使用“互锁机构”，只允许其中一个开关处于连接锁定状态，当按下另一开关时，该开关被锁定，但同时原锁定的开关被释放（如磁带录音机上的“播放、快进、快退”机械按钮）。
这些开关，触点可以是一组或多组；锁定机构也多种，其中应用较多的是利用一弹簧勾沿一心形槽滑动，心形槽的两个尖对应开关的锁定与释放位置。
当然，点动开关也可以通过自锁电路形成自锁开关。
两个点动开关加上自锁电路就能组成自锁开关，但这种形式比机械式自锁开关简单，而且需要专业学问。
所以只适用于大电流或体积很小、需要轻触等特定场合。
引言概述：电工三把锁，即自锁、联锁和互锁，在电气工程中起着至关重要的作用。
它们是一种安全措施，用于保护工作人员和设备免受电气事故的伤害。
本文将详细讲解电工三把锁的原理、功能和应用。
正文内容：一、自锁1. 自锁的定义和作用：自锁是指在设备上安装的自锁装置能够使设备在运行或维修过程中自动停止，以确保工作人员的安全。
2. 自锁的原理：自锁装置通过电源电路或控制信号干扰，使设备处于停止状态。
常见的自锁装置有电气自锁和机械自锁两种。
3. 自锁的应用举例：自锁装置在电梯、输送带和生产线等设备中广泛应用，用于保护工作人员免受设备运行时的伤害。
二、联锁1. 联锁的定义和作用：联锁是指通过逻辑或物理连接多个设备，使它们按照事先规定的顺序或条件进行操作，以确保工作安全和系统的正常运行。
2. 联锁的原理：联锁装置通过逻辑电路或物理装置实现设备间的相互制约和顺序操作。
常见的联锁方式包括电气联锁、机械联锁和液压联锁等。
3. 联锁的应用举例：联锁装置在化工厂、发电厂和石油炼制厂等复杂的工业系统中广泛应用，用于确保设备和工艺流程的正常运行。
三、互锁1. 互锁的定义和作用：互锁是指通过两个或多个互相制约的装置，使设备在特定条件下只能单向运行或关闭，以确保工作人员的安全。
2. 互锁的原理：互锁装置通过逻辑电路或物理配置实现设备之间的互相制约，一方开启时另一方关闭，以防止不安全操作。
常见的互锁方式有电气互锁、机械互锁和气动互锁等。
3. 互锁的应用举例：互锁装置在机床、工厂门禁和高压开关设备等场景中广泛应用，用于防止不安全操作和事故的发生。
四、自锁、联锁和互锁的比较与选择1. 自锁、联锁和互锁的比较：自锁、联锁和互锁都是保护工作人员和设备安全的重要手段，但其原理、适用范围和操作方式各不相同。
比较它们的优缺点，有助于选择合适的锁定方式。
2. 根据应用场景选择锁定方式：选择自锁、联锁或互锁需要根据实际工作场景和设备需求进行综合考量。
例如，对于需要停机维修的设备，应选择自锁装置；对于需要严格控制工艺流程的系统，应选择联锁装置；对于需要确保设备安全运行的场所，应选择互锁装置。

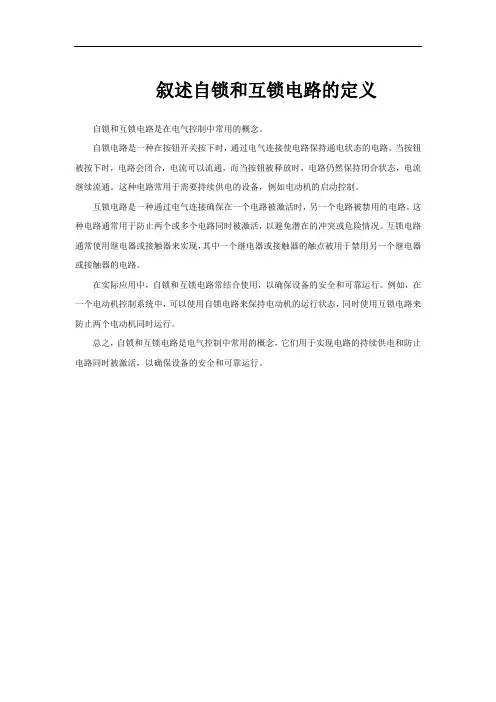

叙述自锁和互锁电路的定义
自锁和互锁电路是在电气控制中常用的概念。
自锁电路是一种在按钮开关按下时，通过电气连接使电路保持通电状态的电路。
当按钮被按下时，电路会闭合，电流可以流通，而当按钮被释放时，电路仍然保持闭合状态，电流继续流通。
这种电路常用于需要持续供电的设备，例如电动机的启动控制。
互锁电路是一种通过电气连接确保在一个电路被激活时，另一个电路被禁用的电路。
这种电路通常用于防止两个或多个电路同时被激活，以避免潜在的冲突或危险情况。
互锁电路通常使用继电器或接触器来实现，其中一个继电器或接触器的触点被用于禁用另一个继电器或接触器的电路。
在实际应用中，自锁和互锁电路常结合使用，以确保设备的安全和可靠运行。
例如，在一个电动机控制系统中，可以使用自锁电路来保持电动机的运行状态，同时使用互锁电路来防止两个电动机同时运行。
总之，自锁和互锁电路是电气控制中常用的概念，它们用于实现电路的持续供电和防止电路同时被激活，以确保设备的安全和可靠运行。
电气控制电路中自锁与互锁原理电气控制回路要先将分别控制正反转停止的两个按钮串联接好，随后将两个分别控制正反转启动的两个按钮并联接好后与停钮的一端接好，停钮的另一端准备与电源连接，然后再把分别正转反转主接触器的常开辅助接点分别并联在各自相对应的启动按钮两端，之后再将各自主接触器的常闭辅助接点串联到对方的启动回路中，也就是说正转的常闭串接在反转启动按钮的一端，相对应反转的常闭接点要与正转的启动按钮一端串联，起到互锁的作用，(就是说正转运行时期接触器常闭辅助接点会将反转的启动回路断开，反之则依然是这个道理，为的是防止同时期按下下按钮会造成一次回路的相间短路，这个待会再解释)，然后将两个常闭接点的另一端分别与所对应的启动回路的主接触器的线圈一段进行连接(就是说控制正转地启动的回路就串接正转接触器的线圈一段，反转起动控制回路就与反转的主接触器线圈一端串接，不要弄混了)将两个线圈的另一端并联接在一起后接入热继电器的常闭接点的一端，热继电器常闭接点的另一端准备与中性点N或另一相线连接，这要看主接触器线圈的电压(220V就与中性点N连接，380v的话就接另外一相线)，还需要在控制回路的最前端即停止按钮准备接电源的一端在接相线制前要经过一个控制保险，现在只能说控制回路接好了。
