一、工程概况本工程为XX项目电气二次配管安装工程，主要涉及电气线路的布置、敷设和固定，包括照明、动力、弱电等系统的配管。
为确保施工质量、安全和进度，特制定本施工方案。
二、施工准备1. 技术准备（1）熟悉施工图纸，明确配管线路、走向、材料要求及施工工艺；（2）了解施工现场环境，包括建筑结构、土建施工进度等；（3）掌握相关规范、标准和施工工艺要求。
2. 材料准备（1）电气配管材料：PVC管、镀锌钢管、接线盒、线槽、穿线桥架等；（2）电气设备：电源插座、灯具、开关、电线等；（3）施工工具：电钻、扳手、锯、切割机、卷尺、水平尺等。
3. 人员准备（1）成立施工班组，明确各成员职责；（2）对施工人员进行技术交底和安全教育；（3）确保施工人员具备相应的施工技能和操作资格。
三、施工工艺1. 配管线路规划（1）根据施工图纸和现场实际情况，合理规划配管线路；（2）确保线路走向简洁、合理，避免交叉和绕行；（3）对线路进行编号，便于施工和管理。
2. 线管敷设（1）按照规划好的线路，进行线管敷设；（2）采用PVC管、镀锌钢管等材料，确保线管质量；（3）线管敷设过程中，注意保持线管平直，避免扭曲和折弯。
3. 线管固定（1）采用线管卡、膨胀螺栓、焊接等固定方式，确保线管牢固；（2）线管固定间距应符合规范要求，避免线管脱落；（3）固定线管时，注意线管与墙面的距离，避免影响其他施工。
4. 接线盒安装（1）根据施工图纸，确定接线盒位置；（2）采用膨胀螺栓或焊接等方式固定接线盒；（3）接线盒安装牢固后，进行接线。
5. 线路检查（1）检查线路敷设质量，确保线路平直、固定牢固；（2）检查接线质量，确保接线正确、可靠；（3）对线路进行绝缘电阻测试，确保线路安全。
四、施工进度安排1. 施工前准备：5天；2. 线管敷设：10天；3. 接线盒安装及接线：5天；4. 线路检查及整改：3天；5. 施工验收：3天。
五、质量保证措施1. 严格按照施工图纸和规范要求进行施工；2. 选用合格的电气材料和设备；3. 加强施工过程中的质量检查，确保施工质量；4. 定期对施工人员进行技术培训，提高施工技能；5. 施工完成后，进行质量验收，确保工程质量符合要求。
电气配管施工专项方案一、概述二、施工准备1.施工前确定施工区域的具体位置和范围，并与其他相关施工人员进行协调。
2.提前准备好所需的工具和材料，包括电缆、电线、电缆槽、护管、接线盒、穿线工具等。
3.查阅施工图纸并根据实际情况进行仔细分析，确定电缆敷设和配管的路线。
三、电缆敷设1.根据设计要求和实际情况，选择合适的电缆，包括电缆型号、电压等级和截面积。
2.按照设计规定的电缆敷设路线进行施工，注意通道的高度、宽度和弯曲半径等要求。
3.保证电缆的敷设过程中不受损且不受潮湿等不良环境影响，避免电缆绝缘层的老化和击穿。
四、穿线和接线1.在电缆敷设完毕后，进行穿线工作。
穿线的方法可以根据实际情况选择手工穿线或者使用专用的穿线工具。
2.穿线时要留足够的余量以方便接线，并保证线路的顺畅通行。
3.进行接线前，必须对电缆进行测试和验收。
对于大型电气设备的接线，应由专业的电工来操作，确保接线正确和牢固。
五、配管的防护1.在穿线完成后，对电缆进行绝缘处理和防护。
可以采用插入式接线盒、绝缘胶带或者其他绝缘材料进行包裹。
2.避免电缆暴露在空气中长时间暴晒，以防止绝缘老化和绝缘层被损坏。
3.配管的修复和封堵必须严密，确保不会受到外力的破坏和水分的渗入。
六、安全措施1.电气配管施工过程中必须遵守安全操作规程，佩戴必要的防护用品，如安全帽、手套、安全鞋等。
2.在施工区域设立明显的警示标志，以提醒其他工作人员和过往人员注意施工现场的危险性。
3.现场负责人必须熟悉电气配管施工的安全要求，并对施工人员进行安全教育和培训。
七、质量控制1.在施工过程中，要及时审核工艺与控制环节的质量。
如遇到发现质量问题，要及时处理并进行整改。
2.施工完毕后，对电气配管进行全面检查，确保所有连接接头牢固可靠、防护完善。
3.对整个电气配管施工过程进行记录，包括材料使用、施工流程和质量控制等信息，以备日后查阅和备案。
八、总结电气配管施工专项方案是电气工程中必不可少的一部分，正确、规范地进行配管施工对于电气设备的运行和使用具有至关重要的作用。
电气配管施工方案一、施工前准备1.按照设计要求，制定施工方案。
明确施工的工作内容、步骤、进度及质量标准。
2.调查工地现场的环境和地形地貌，了解地下管线等情况，确保施工安全。
3.准备施工所需的材料和设备，确保施工进程不会中断。
4.编制好施工人员的工作任务和安全预案，保证施工现场的安全。
5.确定好施工现场的施工区域，保证施工进程不会被其他人员和设备干扰。
二、施工过程1.确定好配管的布置和走向，根据设计要求进行铺设。
2.进行地下管道的施工，包括挖掘沟槽、铺设管道、检查和修复损坏的管道等。
3.完成地上管道的安装，包括电缆槽、配电箱、插座等设备的安装。
4.进行电缆的敷设和接线，保证线路的通畅和安全。
5.安装继电器、开关、插座和配电箱等电气设备。
6.进行电气设备的接线和调试，确保设备正常工作。
7.进行线路的测试和检查，检查线路的绝缘性能和耐压性能。
8.进行电器设备的保养和维修，确保设备持续稳定运行。
9.进行配管设备的安装和调试，确保设备正常工作。
10.进行施工现场的清理和整理，保持现场的干净整洁。
三、施工质量控制1.在施工过程中，严格按照设计图纸进行施工，保证施工质量。
2.进行材料和设备的验收，确保其质量符合要求。
3.进行线路和设备的测试和检查，确保其安全可靠。
4.在施工过程中对施工人员进行培训和考核，确保其熟练掌握施工技能。
5.进行定期的施工进度和质量检查，及时发现和解决问题。
6.对施工过程中的不良现象进行整改和改进，保证施工质量。
四、安全保障措施1.对施工现场进行围挡和警示标识，确保施工区域的安全。
2.对施工人员进行必要的安全培训和技能培训，提高安全意识。
3.严格遵守施工现场的安全规定和操作规程，确保施工安全。
4.配备必要的安全设备和防护用品，保护施工人员的人身安全。
5.定期对施工现场进行安全检查，及时发现和排除安全隐患。
以上是一份电气配管施工方案的简要描述，具体的施工方案还需要根据具体的施工要求和实际情况进行详细制定。
电气配管施工方法
(1)电气暗配管
电气管路的预留预埋包括电线管预埋及接线盒预埋，施工过程中必须密切配合土建进行施工。
配合土建施工电气管路主要施工工艺如下：
①预埋在混凝土内的电线管应按最近的路线敷设，为了便于穿线，管路长、弯曲多的电线管按规范要求加装过线盒。
②暗敷的电线管与结构钢筋用铁丝绑扎牢固，管端用堵头堵实以防杂物进入管内。
开关、插座以及灯具的位置安装接线盒，接线盒的位置应准确。
混凝土结构接线盒必须紧贴施工模板面并固定牢固，且不得损坏模板。
线管底部刷漆便于拆模后观察其走向避免后期施工破坏如下图施工效果图
电气明配管
①成排明配管做法：
明配钢管应排列整齐、横平竖直，固定点间距均匀，固定牢靠。
成排明配电线管采用圆钢作吊杆，角钢作横担固定。
做法见下图:
成排钢管安装做法
符号说明：
1-膨胀螺栓
2-吊杆
3-U形螺丝管卡
4-钢管
5-螺母
M8〜M1O
6-垫圈8〜10
7-角钢支架
②单根明配管采用圆钢支架
及管卡固定。
做法见下图:单
根钢管在吊顶内安装示意图
单边管卡大样图
符号说明：
1-单边管卡
2-接地线
3-接线盒
4-接地卡
5-钢管。
电气配管工程施工方案一、前言电气配管工程作为建筑工程中的重要组成部分，直接影响到建筑物的用电安全和正常运行。
因此，电气配管工程的施工质量关系到整个建筑工程的质量和安全。
本施工方案旨在对电气配管工程的施工过程进行详细规划和安排，以确保施工质量，保障建筑物的用电安全。
二、工程概况1. 工程名称：某某建筑电气配管工程2. 工程地点：某某地区3. 总承包商：某某建筑工程有限公司4. 施工单位：某某电气工程施工队5. 工程内容：主要包括室内电气管道布置、电线敷设、配电箱安装等工作。
三、施工准备1. 施工前的准备工作（1）施工前必须了解工程的图纸设计和相关技术规范要求，熟悉工程的施工内容和工作安排。
（2）对施工现场进行详细勘察，了解场地和环境情况，为施工做好充分准备。
（3）向相关部门申请施工许可证，并督促施工单位成立施工组织设计。
2. 设备、材料的准备（1）对所有施工所需的设备和材料进行清点核对，确保数量齐全。
（2）检查和维修施工所需的机械设备，确保设备的正常运转。
（3）检查和验收材料，确保材料的质量符合要求。
3. 施工人员的安排（1）安排符合工程施工要求的专业施工人员，并为他们提供必要的安全防护用品。
（2）对施工人员进行安全培训和技术交底，提高他们的施工质量和安全意识。
四、施工过程1. 安全措施的落实（1）施工现场必须设置明显的安全标志，保持施工现场整洁有序。
（2）配备专业的安全监测人员，对施工现场进行日常安全巡查和监测。
（3）施工人员必须严格遵守安全操作规程，佩戴好安全防护用品，杜绝违章操作。
2. 施工流程的安排（1）按照工程图纸的要求，确定好电气管道的布置位置和走向。
（2）对电气管道进行清理和整理，确保管道的畅通无阻。
（3）进行电线敷设，确保电线的规范敷设和连接。
（4）对配电箱进行安装和接线，确保配电箱的正常使用和安全运行。
3. 施工质量的保障（1）严格按照图纸和技术规范要求进行施工，确保施工质量符合要求。

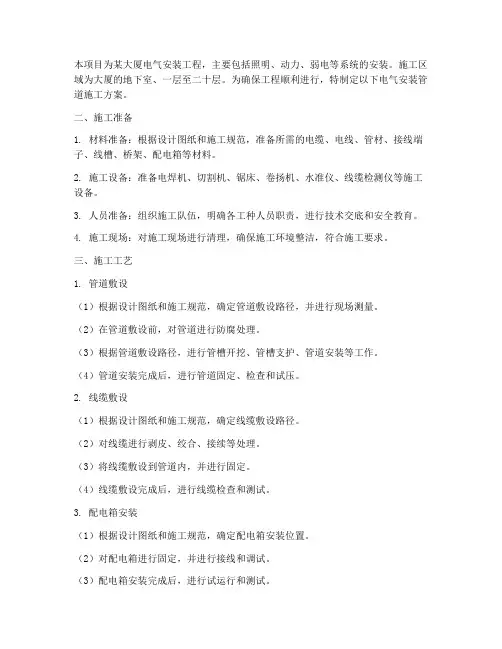

本项目为某大厦电气安装工程，主要包括照明、动力、弱电等系统的安装。
施工区域为大厦的地下室、一层至二十层。
为确保工程顺利进行，特制定以下电气安装管道施工方案。
二、施工准备1. 材料准备：根据设计图纸和施工规范，准备所需的电缆、电线、管材、接线端子、线槽、桥架、配电箱等材料。
2. 施工设备：准备电焊机、切割机、锯床、卷扬机、水准仪、线缆检测仪等施工设备。
3. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底和安全教育。
4. 施工现场：对施工现场进行清理，确保施工环境整洁，符合施工要求。
三、施工工艺1. 管道敷设（1）根据设计图纸和施工规范，确定管道敷设路径，并进行现场测量。
（2）在管道敷设前，对管道进行防腐处理。
（3）根据管道敷设路径，进行管槽开挖、管槽支护、管道安装等工作。
（4）管道安装完成后，进行管道固定、检查和试压。
2. 线缆敷设（1）根据设计图纸和施工规范，确定线缆敷设路径。
（2）对线缆进行剥皮、绞合、接续等处理。
（3）将线缆敷设到管道内，并进行固定。
（4）线缆敷设完成后，进行线缆检查和测试。
3. 配电箱安装（1）根据设计图纸和施工规范，确定配电箱安装位置。
（2）对配电箱进行固定，并进行接线和调试。
（3）配电箱安装完成后，进行试运行和测试。
4. 照明系统安装（1）根据设计图纸和施工规范，确定照明灯具安装位置。
（2）对照明灯具进行安装，并进行调试。
（3）照明系统安装完成后，进行试运行和测试。
四、质量控制1. 材料质量：严格检查材料质量，确保符合设计要求和施工规范。
2. 施工质量：严格按照施工工艺进行施工，确保施工质量。
3. 工程验收：按照设计图纸和施工规范，对工程进行验收。
五、安全文明施工1. 施工现场安全：加强施工现场安全管理，确保施工安全。
2. 施工现场文明：保持施工现场整洁，遵守施工现场管理制度。
3. 环境保护：在施工过程中，采取措施减少对环境的影响。
六、施工进度1. 施工计划：根据工程量和施工难度，制定合理的施工计划。
电气配管及管内穿线施工方案一、施工目标二、施工准备1.完整的施工图纸：施工前需准备详细的配管及穿线施工图纸，包括各个电箱、乘用电线、电气设备位置以及穿线路径。
2.施工材料准备：准备好各种规格的电缆、电线管道、配管支架、连接件等材料。
3.工具设备准备：包括钢锯、钳子、螺丝刀、电动扳手、测量工具等。
4.安全措施：施工前应根据具体情况做好安全防护工作，如佩戴安全帽、防滑鞋、护目镜等，遵守施工现场的安全规定。
三、施工步骤1.管道布置：根据施工图纸，在墙壁或天花板上确定电缆线路的布置位置，使用支架将电线管道固定。
2.管道连接：根据需要，使用连接件将电线管道连接起来，确保连接牢固，不易松动。
3.管道弯曲：根据布置位置的需要，需要在电线管道的部分位置进行弯曲，可使用弯曲机等工具进行操作。
4.预留接线盒：根据施工图纸，在电线管道的适当位置预留接线盒，方便后续的接线和检修工作。
5.穿线操作：根据施工图纸和线缆的需要，将电缆穿入电线管道中，通过穿线钢管或者穿线带等工具进行操作。
6.管道固定：将穿好线缆的电线管道上下固定在配管支架上，确保管道不晃动，线缆不易受到外力的挤压和损坏。
7.接线操作：将线缆与电气设备或电线盒进行接线，确保接线牢固、接触良好，减少电阻、不易发生接触不良。
8.绝缘处理：对接线处进行绝缘处理，使用绝缘胶带或绝缘管等材料将接线处包裹好，防止漏电和短路的发生。
9.安全检查：在施工完成后，进行安全检查，确保线路安全可靠、绝缘完好。
四、施工注意事项1.施工前需仔细查看施工图纸，了解线缆的路径、数量和规格，确定好管道的布置位置。
2.在穿线操作中，应注意线缆的保护，避免外力的损坏，特别是在弯曲部分，应采取合适的措施防止线缆过度弯曲。
3.在管道连接和固定过程中，应注意连接件的牢固程度，避免管道松动或者不牢固。
4.在绝缘处理时，应注意绝缘材料的选择，材料具有耐高温、防水、耐磨等特性。
5.施工过程中要遵守电器设备的安装规定和操作程序，避免安装错误或者接触到高压电。
第1篇一、工程概况本工程为某住宅小区强电配管施工项目，主要包括住宅楼内的照明、动力、消防等电气系统的配管施工。
施工区域涉及楼内各层走廊、卧室、厨房、卫生间等。
为确保工程质量和施工安全，特制定本施工方案。
二、施工准备1. 技术准备：熟悉施工图纸，了解工程概况，掌握施工规范和标准，组织施工人员学习相关技术要求。
2. 材料准备：根据施工图纸和工程量清单，提前准备所需材料，如镀锌钢管、接线盒、灯头盒、电缆桥架、绝缘子等。
3. 工具准备：准备好施工所需的工具，如电锯、扳手、扳手、电钻、卷尺、水平尺等。
4. 人员准备：组织施工队伍，明确各岗位责任，进行技术交底。
三、施工工艺流程1. 测量放线：根据施工图纸，在楼内进行测量放线，确定配管位置和走向。
2. 预留预埋：在土建施工阶段，预留预埋所需的孔洞和套管。
3. 管材加工：根据施工图纸和现场实际情况，对管材进行切割、弯曲、连接等加工。
4. 管路敷设：按照施工图纸和规范要求，将加工好的管材敷设到预留预埋的孔洞和套管中。
5. 接线盒、灯头盒安装：按照施工图纸和规范要求，在适当位置安装接线盒、灯头盒。
6. 电缆敷设：将电缆敷设到管路中，并连接到相应的接线盒、灯头盒。
7. 绝缘处理：对敷设好的电缆进行绝缘处理。
8. 检查验收：对施工完成的工程进行检查验收，确保工程质量符合要求。
四、施工要点1. 管路敷设：管路敷设应平直、整齐，不得有弯曲、扭曲现象。
管路连接应牢固可靠，不得有松动现象。
2. 接线盒、灯头盒安装：接线盒、灯头盒安装应牢固，位置正确，表面平整。
3. 电缆敷设：电缆敷设应整齐、牢固，不得有扭曲、挤压现象。
电缆连接应可靠，绝缘处理应符合要求。
4. 检查验收：施工完成后，应进行全面检查验收，确保工程质量符合要求。
五、施工安全措施1. 施工现场应设置安全警示标志，施工人员应佩戴安全帽、安全带等防护用品。
2. 施工过程中，应注意用电安全，避免触电事故发生。
3. 施工过程中，应防止火灾事故发生，严禁使用明火。
本工程为某建筑物电气配管敷设工程，主要包括照明、动力、消防、弱电等系统的配管敷设。
施工区域为建筑物内部，涉及楼板、墙体、地面等部位。
为确保工程质量、安全、进度，特制定本施工方案。
二、施工准备1. 材料准备（1）电缆：根据设计要求，选用符合国家标准、质量合格的电缆。
（2）配管：选用符合国家标准、质量合格的镀锌钢管、PVC穿线管等。
（3）附件：电缆桥架、线槽、接线盒、灯头盒、插座盒等。
2. 工具准备（1）电钻、冲击钻、扳手、钳子、螺丝刀等。
（2）切割机、磨光机、切割片、砂轮片等。
（3）水平尺、线坠、卷尺等。
3. 人员准备组织专业施工队伍，进行技术培训和安全教育，确保施工人员具备相应的技能和素质。
三、施工工艺1. 配管敷设（1）按照设计图纸要求，确定配管敷设位置。
（2）根据实际需求，选择合适的配管材料。
（3）在墙体、楼板等部位开孔，安装固定配管。
（4）将电缆穿入配管，确保电缆在配管内畅通无阻。
（5）在配管转弯处、接头处、末端等部位安装接线盒、灯头盒等附件。
2. 电缆敷设（1）根据设计要求，确定电缆敷设路径。
（2）在墙体、楼板等部位开孔，安装固定电缆桥架、线槽等。
（3）将电缆敷设至指定位置，确保电缆在桥架、线槽内畅通无阻。
（4）在电缆转弯处、接头处等部位安装接线盒、灯头盒等附件。
3. 电缆接续（1）按照国家标准，选用合适的电缆接续材料。
（2）对电缆进行剥皮、剥绝缘等处理。
（3）将电缆接续在一起，确保接续牢固、绝缘良好。
（4）对接续部位进行绝缘处理，防止漏电。
四、质量控制1. 材料质量：选用符合国家标准、质量合格的电缆、配管等材料。
2. 施工质量：严格按照施工工艺进行操作，确保配管、电缆敷设、接续等环节符合设计要求。
3. 安全质量：加强施工现场安全管理，确保施工人员安全。
五、进度安排根据工程规模和施工条件，制定合理的施工进度计划，确保工程按期完成。
六、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。
目录
第一章编制依据 (2)
第二章工程概况 (2)
第三章施工部署 (2)
第四章施工方案及施工方法 (2)
4.1电气线管敷设、安装一般规定 (2)
4.2电气线管敷设安装要点 (3)
4.3电气线管、箱体预留、预埋施工方案 (3)
4.4室内暗敷电气线管切槽、凿槽方案 (4)
4.5电气线管、箱体安装方案 (4)
第五章质量保证的技术组织措施 (5)
5.1质量目标 (5)
5.2质量保证措施 (5)
第六章成品保护 (6)
第一章编制依据
1.工程投标文件及招标书中“工程范围”。
2.工程设计的强弱电图纸。
3.《建筑电气工程施工质量验收规范》、电气安装图集（03SS408）、电气安装图集（D301-1-3、03D501-4、09DX009）电气专业（05SFD10）《建筑照明设计规范》（GB50034-2004）、等相关资料。
4.本公司类似工程相关经验资料。
第二章工程概况
本工程为光华新区商业、住宅项目一期工程（2#地块），总建筑面积约13.48万平方米，地上部分由5栋塔楼组成，建筑面积9.3万平方米。
其中1#楼共7层，建筑高度33.75米，为商业、办公综合楼；2#、3#楼均为17层，建筑高度59.65米；4#、5#楼均为12层，建筑高度59.15米。
2#-5#楼1-2层均为商业用房，其余各层为办公用房，框剪结构。
地下部分共二层，平时主要为汽车库及设备用房，战时为甲类核6,常6级人防地下室。
第三章施工部署
1.根据整个工程工期进度计划、工程量、施工现场实际情况，充分作好施工人员、机械设备及材料进场工作；劳务施工班组操作人员必须经过专业培训合格后方可上岗作业，特殊工种操作人员持证上岗。
2.施工前组织施工、质安有关人员认真熟悉图纸及有关技术资料，结合现场实际情况掌握施工的重点、难点，提出设计中存在的问题，为图纸自审、会审做好准备。
3.施工前技术负责人向操作人员提供详细技术交底，使全操作人员领会设计意图，明白有序的操作。
4.必须熟悉技术规范、标准及施工方法。
第四章施工方案及施工方法
4.1电气线管敷设、安装一般规定
1、电气线管在预埋施工前，应具下列条件：
1）施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；
2）施工方案、施工技术、材料机具供应等能保证正常施工；
3）施工人员应经过建筑电气安装技术专业培训，熟悉安装专业规范。
2、提供的电气安装材料应符合设计规定，并附有产品说明书、检查报告和质量合格证书。
3、不得使用设计规定外的材料，在采购材料时应把好质量关；如发现所购材料质量有异常，应在使用前进行技术鉴定或复检，存在质量缺陷的不得用于工程中。
4.2 电气线管敷设安装要点
1、电气线管嵌砖砌体墙暗敷时，应配合土建施工进度预埋。
根据设计图走向及线管规格在砖砌体墙现浇过梁内预埋穿管钢套管，其套管规格以大于电气线管规格两级为宜；土建砌体施工完成结构验收后，墙面抹灰前应再进行凿槽安装。
2、当主体结构验收后进入安装阶段再沿墙、楼地面按线管走向定位→弹线→切割机切槽→凿槽→墙体配电箱体安装→开关盒、插座盒安装→电气线管敷设→管槽、洞修补的程序进行施工。
3、电气线管暗敷时应注意工艺，线管弯曲半径应符合规范要求。
4、电气线管在墙面、地面敷设完成后应固定完好，在保证线管畅通的条件下方可进行隐蔽。
4.3电气线管、箱体预留、预埋施工方案
1、安装准备：认真熟悉图纸，根据电气平面布置图，结合系统图密切跟随土建施工进度进行有条不紊的预留、预埋，并进一步核对位置及尺寸。
2、穿越楼板的电气线管应根据施工图上具体位置，在楼板模板上定好点位，将事先加工好的预留钢套管刷上脱模剂后绑扎在模板上，要求位置准确、牢固。
套管安装完成后，在土建混凝土浇筑完成后时，掌握好时机将套管取出。
3、当电气线管预埋在剪力墙里面时，需确保线管畅通无阻，其施工程序如下：
1）在土建将剪力墙的钢筋绑扎完成后关模板前，对照图纸准确位置确定好线管走向，将电气线管、线盒牢固绑扎于钢筋上，以防浇筑混凝土时偏位；
2）土建关好模板的同时，将预埋好的线盒在模板位置涂上油漆，做好标记；
4、管路在转角、首尾端等处用铁丝把管路绑扎在钢筋上，绑扎牢固，直线段宜适当增设固定点。
5、待土建拆除剪力墙模板时，将剪力墙内预埋的电气线管找出并清理畅通，及时穿好带线，为后期安装工作做好准备。
6、楼板上预留的电气线管套管取出应及时清理附在上面的水泥残渣，再刷上脱模剂以利重复使用。
7、在土建进行砖砌体墙施工时，根据电气平面布置图结合电气系统图（含弱电），配合土建施工进度，依据配电箱生产厂家提供的箱体尺寸进行洞口预留，避免事后剔打，影响砖砌体结构。
4.4室内暗敷电气线管切槽、凿槽方案
1、土建二次结构采用空心砖砌体，且砖孔方向为水平方向，砌筑砖时，若事先预埋管，需砍砖方能砌筑，而砍砖时，空心砖壁厚极薄，会整体碎裂，因此，待二次结构的砌体完成并经质检站验收合格后方可进行室内电气线管切槽、凿槽。
2、切槽、凿槽准备：认真熟悉图纸，根据给电气平面布置图、系统图，核对强、弱电线敷设走向，核实强、弱电箱（柜）以及开关、插座标高，如出现强弱电线管交叉现象，需做适当调整，保持线管距离，尽量做到少交叉、不交叉；有条不紊的切槽、凿槽，保证横平竖直不凌乱，并做到建筑垃圾及时清理。
3、电气线管敷设在砖砌体墙的施工程序如下：
1）在砖砌体施工完成结构验收后，根据电气线管走向先用墨斗在砖墙上沿预留配电箱孔洞弹出大于电气线管1.5cm切割凿槽线；
2）弹好线后再用手提切割机沿弹线进行切割，切割时应做到垂直规范，严禁满墙开花、横向及斜向切割；
3）切槽时应两人配合，一人浇水一人切割，避免切割时产生的灰尘满楼层乱窜，保持施工环境整洁、保证操作人员安全。
4）切割完成后，再进行人工剃槽，人工凿槽需利用扁錾子进行剃凿，空心砖和多孔砖墙面严禁使用机械剔打，以保证砖砌体结构完整性；人工凿槽需利用扁錾子进行剃凿，以保证砖砌体结构完整性。
5）当电气线管槽子切割、剔打完成后，应及时将施工时所产生的建渣清理打扫干净，做到日产日清，保持现场干净整洁，做到文明施工。
4.5电气线管、箱体安装方案：
1、当砖砌体墙面凿槽完成后，清理完剔槽时所产生的建渣，开始进行配电箱安装、电气线管敷设；
2、安装准备工作：
1）检查电气线管墙体剔槽是否合格、完好；
2）安装材料准备就绪，按设计规格领料出库运至安装现场；
3）配电箱体、多媒体箱体按系统图开好进、出线管孔运至安装现场，并应做到：
a、配电箱部件齐全，箱体必须用开孔器开孔，配管进箱体内长度不大于5mm，一管一
孔。
箱孔与管口吻合排列要整齐，切口整齐有护帽。
b、暗装配电箱盖紧贴墙面，箱盖开关开闭灵活。
3、根据设计图规定的标高及箱体距门边尺寸，核实所预留洞口是否合适，在预留洞口墙上划好安装标高线，然后将预留洞口内垫上水泥砂浆，将箱体按照标高线安装平稳；待水泥砂浆凝固后再将箱体两边用水泥砂浆填实完好，等水泥砂浆再次凝固后，方可进行配管工作。
4、在进行配电箱安装的同时，将墙体上安装的开关、插座线盒安装完成，要求标高准确、横平竖直，表面与墙面齐平，安装线盒时水泥砂浆饱满充实，确保牢固美观。
5、待配电箱体（多媒体箱体）、开关插座盒安装完成后，方可进行电气配管工作，并应遵照以下几点规定：
1）管路在拐弯处，不允许有折皱、凹陷、裂缝。
保护管弯曲半径、明配管安装允许偏差见下表；
2）管子进箱盒连接
a、管子进箱、盒要求一管一孔，镀锌钢管与箱、盒连接采用专用接地卡连接严禁管口与敲落孔焊接。
b、管口进箱、盒时，PVC阻燃塑料管管口进箱、盒，采用与PVC管配套的锁扣连接，用PVC胶粘接。
c、管口应高出箱、盒内壁3-5mm，与设备连接的钢管口高出地面应大于200mm。
6、电气线管敷设完毕，应先进行自检，经自检合格后再提请甲方、监理公司、质检站进
行检查后方可隐蔽，并填写“隐蔽工程记录”签字确认。
第五章质量保证的技术组织措施
5.1质量目标
质量目标：合格。
5.2质量保证措施：
1、把好“五不准”、“六关”
1）“五不准”（无施工方案不准施工、不合格材料不准施工、不交底不准施工、如检查计量数据有怀疑不准施工、上道工序不合格，下道工序不准施工）。
2）“六关”（施工方案关、材料进场关、技术交底关、检测试验关、工序交接关、质量验收关）。
2、坚持“三自”、“三检制”
1）“三自”指施工班组自检、自分、自记。
2）“三检”指专业质检员坚持“三检”制，即工序质量检查、中间交接检查、交工专业检查。
3、隐蔽工程的质量保证措施，建立健全工程质量检查和验收制度，并把责任落实到每个施工人员。
1）、由项目技术负责人，质检人员组织现场施工班组在各工序工作完成后按技术规范和设计要求进行检查，对不符合质量标准的立即进行整改处理，直至验收合格。
2）、在自检合格后，由质检人员报请监理进行验收，验收合格办理隐蔽工程签证手续，列入工程技术档案，并做好相关的资料整理工作。
第六章成品保护
1、配电箱（多媒体箱）箱体安装完成及电气线管敷设完好后，在穿线前应加强成品保护，将管口用透明胶封好，锁好箱门。
2、在施工图上作好电气线管敷设走向位置标记。
3、做好其它工种交接工作，防止其它工作在施工时将隐蔽电气线管损坏。
