施工图审查所需资料

建筑工程施工图设计文件审查要点一、总则（一）为指导建筑工程施工图设计文件审查工作，根据《建设工程质量管理条例》和《建设工程勘察设计管理条例》，特制定建筑工程施工图设计文件（以下简称施工图）审查要点。

（二）本要点供施工图审查机构进行民用建筑工程施工图技术性审查时参考使用。

工业建筑工程的施工图，可根据工程的实际情况参照本要点进行审查。

（三）建设单位报请施工图技术性审查的资料应包括以下主要内容：1、作为设计依据的政府有关部门的批准文件及附件。

2、审查合格的岩土工程勘察文件（详勘）。

3、全套施工图（含计算书并注明计算软件的名称及版本）；4、审查需要提供的其它资料。

（四）施工图技术性审查应包括以下主要内容：l、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。

2、地基基础和结构设计等是否安全。

3、是否符合公众利益。

4、施工图是否达到规定的设计深度要求。

5、是否符合作为设计依据的政府有关部门的批准文件要求。

（五）本要点所涉及标准内容以现行规范规程内容为准。

（六）各省、自治区、直辖市人民政府建设行政主管部门可根据本地的具体情况，对本要点作出必要的补充规定。

建筑专业序号项目审查内容2.1 编制依据建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实,如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定;现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确,是否为有效版本。

2.2 规划要求建筑工程设计是否符合规划批准的建设用地位置,建筑面积及控制高度是否在规划许可的范围内。

2.3施工图深度2.3.1 设计说明基本内容(1)编制依据:主管部门的审批文件、工程建设标准。

(2)工程概况:建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3)主要部位材料做法,如墙体、屋面、门窗等(属于民用建筑节能设计范围的工程可与《节能设计》段合并)。

审图流程more..一、建设单位施工图送审文件资料清单1、施工现场使用的设计文件（包括需审查的设计变更文件）必须一次送审，(含精装A4一套）；2、项目立项批准文件3、城市规划部门意见及批复4、建设工程勘察、设计合同（需备案）5、工程地质勘察报告6、勘察、设计单位营业执照及资质证书复印件（需加盖红章）7、外省来皖设计单位注册证明(备案证明)8、建筑节能PBECA送审电子文件，建筑节能计算书及建筑节能一览表、建筑节能审查备案登记表、结构计算书二、图纸盖章及签字要求1. 总平面布置图上应加盖出图专用章、注册建筑师章、注册结构工程师章且应与施工图设计文件（图纸）一致2. 整套图纸需要加盖设计单位“出图专用章”。

(建筑、结构每页需盖注册师章)3. 注册建筑师、注册结构工程师章应与设计单位出图专用章上的资质号一致4. 设计总负责人、审核人、设计人的手签字并加盖章，打印、复印件无效三、审查流程1. 建设单位报送施工图设计文件并进行政策性初审2. 接受送审委托并签订合同，并按规定将合同备案，同时支付审查费用3. 送审资料及建设单位、设计单位、勘察单位人员联系方式登记4. 制定审图计划，确定项目负责人及各专业审查人员5. 审查人员按施工图审查细则分专业进行二级审查并形成各专业审查意见，提交给建设单位，由建设单位将意见提交设计单位予以整改6. 设计单位反馈整改意见及整改文件（答复意见和修改通知单、图，需注明修改部位及图纸张号）7. 审查人员进行复审8. 审查未通过：专家讨论开出复审意见提交建设单位要求设计单位继续整改。

审查通过：向建设单位出具审查合格书，并将四套加盖审查机构审查章的施工图交给建设单位抗震加固图纸审查所需资料1．原设计图纸（建筑、结构）2．原地质报告3．抗震鉴定报告及材料检测报告4．现加固平面图及相关图纸5．加固图的节点大样及加固部位剖面图（包括基础部位）6.有关加固的计算书建筑工程节能建筑审查登记流程图2013 C类安全员复习判断单选多选案例——案例题1. C类对负责人处罚1、企业是安全生产管理的主体。

一、审查范围：所有新建、改建、扩建的房屋建筑和市政基础设施工程均要进行施工图审查,建筑物中的建筑幕墙、钢结构和轻钢结构、大型室内外装饰工程、风景园林和照明专项工程的设计也要进行施工图审查;二、审查内容：施工图审查分为行政性审查和技术性审查;其中行政性审查由建设项目所在地人民政府建设行政主管部门以下简称建设主管部门审查,技术性审查由建设单位委托建设项目所在地的施工图审查机构以下简称审查机构审查;如建设项目所在地的审查机构达不到被审查项目的资质要求时,在完成行政审查后,经项目所在地建设主管部门同意,可以跨地区委托本省具有相应资质的审查机构审查;—行政性审查的内容：1、勘察设计单位是否具备与被审查项目相应的资质等级和范围；2、施工图设计文件是否按规定由具备执业资格的人员签字盖章,以及按规定所要求的其他签字、盖章手续是否齐全,设计人员是否为该单位备案人员；3、项目是否按规定履行了方案设计招投标、初步设计等审批手续,各相关部门的审批资料是否齐全,包括项目立项批件、建设规划许可证、建筑工程消防设计审核意见书和节能、安评、环评的批准文件等；4、甲、乙双方所签订的勘察设计合同在价格、设计周期等方面是否符合国家规定,以及合同的履行是否正常等；5、法律、法规、规章规定的其他审查内容;二技术性审查的内容：l、建构筑物的稳定性、安全性审查,包括地基基础和主体结构是否安全、可靠；2、是否符合抗震、消防、节能、环保、防雷、卫生、人防安全防范、无障碍设计等国家有关强制性标准、规范和我省的有关规定；3、法律、法规、规章规定的其他审查内容;施工图技术性审查应以建设部颁发施工图设计文件审查要点试行所规定的内容和标准为技术审查的统一依据,对涉及设计的经济、技术合理性、设计优化等问题,由建设单位通过方案设计招投标或技术咨询途径解决;三、审查程序：—建设单位向建设主管部门报送施工图审查所需文件,由建设主管部门进行书面登录,并进行行政性审查;行政性审查按建设项目所在地实行属地化管理,统一由市地建设主管部门负责;二行政性审查合格后,建设主管部门向建设单位发出审查通知书,建设单位持审查通知书自行委托审查机构进行技术性审查;三技术性审查合格的项目,由施工图审查机构报项目所在地市建设主管部门备案;经审查同意备案后,由建设主管部门在施工图审查合格书上加盖行政审查合格章,将施工图审查合格书发放给建设单位;审查不合格的,审查机构应将施工图退回建设单位并书面说明不合格原因;同时将审查中发现的建设单位、勘察设计企业和注册执业人员以及其他设计人员违反法律、法规和工程建设强制性标准的问题,报工程所在地建设主管部门备案;施工图退建设单位后,建设单位应当要求原勘察设计企业进行修改,并将修改后的施工图报原审查机构审查;有下列情形之一的,施工图设计必须重新报送行政性审查和技术性审查审查时限、费用另计：l、施工图设计深度达不到要求,不能作为施工依据的；2、建筑结构选型错误,有严重的安全隐患的；3、违背国家有关规范的强制性条文,抗震、消防、节能等方面达不到安全要求的；4、严重违反城市建设规划要求,损害公众利益的；5、设计出现了重大变更,或涉及审查规定内容的设计变更的；6、违反法律、法规、规章规定其他情形的,以及违反规范强制性条文的;建设单位、设计单位对审查机构作出的审查意见有重大分歧时,可向上一级建设主管部门提出复查申请,由上一级建设主管部门组织专家论证并做出复查结论;四、审查要求：—建设单位将施工图设计文件报送审查时,需要提供以下资料：1、项目立项批件、建设规划许可证、设计方案和初步设计批准文件；2、全套施工图设计图纸及各专业计算书；3、工程地质勘察报告一般应先审查；4、经当地建设主管部门备案的勘察、设计合同副本原件；5、建筑工程消防设计审核意见书和有关人防、节能、安评、环评等部门的批准文件；6、法律、法规、规章规定的其他文件;建设单位报送审查的施工图设计文件必须完整准确,并对报送审查材料的真实性负责;勘察、设计单位对提交的勘察报告、设计文件的质量负责,并应积极配合审查工作;二建设主管部门和审查机构应在送审材料报送齐全后限时完成审查;行政性审查应在三个工作日内完成审查,技术性审查时限应满足房屋建筑和市政基础设施工程施工图设计文件审查管理办法第十二条所规定的时间要求;三技术性审查完成后,由审查机构在全部设计文件及图纸上盖章签字,在完成审查后五日内到建设项目所在地建设主管部门进行备案,备案需提供以下材料：1、施工图审查合格书,施工图审查合格书应由审查机构及主要审查人员盖章并由法定代表人签字；2、施工图审查报告、施工图审查意见及勘察设计单位的答复意见和变更；3、施工图审查合同和履约证明;四审查报告应由建设主管部门统一编号;五施工图设计文件经审查批准后,不得擅自修改;如遇特殊情况需要修改时,必须重新报送审查,由原审查机构审查后批准实施;施工单位必须严格按照批准的施工图施工,工程监理单位必须严格按照经批准的施工图进行监理;建筑工程竣工验收时,必须按照经批准的施工图进行验收;有下列情形之一的,各级建设主管部门应按照有关法律、法规和规定予以处罚：1、报送的施工图设计文件虚假及隐瞒真实情况的；2、擅自修改已审查批准的施工图设计文件的；3、未获得施工图审查合格书擅自开工的；4、未按照审查批准的施工图施工、监理的；5、报送的施工图和经过技术性审查后的施工图有违反规范强制性条文的；6、违反法律、法规、规章其他规定的;六各地市建设主管部门应当定期通报审查情况,并将审查情况上报省住房和城乡建设厅;施工图审查结果将作为勘察、设计单位年检考核和资质动态管理的重要内容;七审查机构必须在其资质等级规定的审查范围内开展施工图审查工作,不得超越资质受理施工图审查事项;超限高层建筑工程必须由具有超限高层建筑工程审查资格的审查机构审查;建设单位可自主选择审查机构,但是审查机构不得与所审查项目的建设单位、勘察设计企业有隶属关系或者其他利害关系;施工图审查公司对其设立的分公司负有完全的质量责任;八审查机构属于中介服务机构;施工图审查工作所需费用,由审查机构按照省物价局有关文件规定的标准向建设单位收取;建设主管部门对施工图进行的行政性审查不得收取费用;九施工图审查是建设主管部门对建设工程勘察设计质量监督管理的重要环节,未经项目所在地建设主管部门监管备案的审查行为,均应视为无效审查行为;施工图审查是基本建设必不可少的程序,工程建设有关各方必须认真执行;十各地市建设主管部门可依据黑龙江省建设工程勘察设计条例并结合本实施细则制定本地区的施工图审查实施办法,加强施工图审查工作的监督与管理;十一省建设厅以前颁发的有关施工图审查办法与此细则不一致的,按此细则执行。

绿色建筑施工图审查需要提供得资料（按《绿色建筑评价标准》GB 50378-2014）1、工程规划许可证。

2、土壤氡浓度检测报告。

3、环评批复文件（环评报告，环评表等）。

4、绿色建筑设计说明专篇。

绿色建筑说明专篇需列入建筑专业得图纸目录，其她各专业如结构、暖通、给排水、电气、园林景观应将相应得绿建说明列入本专业得设计说明中，单独成节。

5、提供与纸质蓝图一致得各专业电子版施工图一套（采用高版本绘图软件绘制得应转存为低版本格式或为pdf格式）以及项目得效果图。

6、节能设计说明专篇、节能计算书、计算模型。

7、水资源利用方案（6、1、1）。

8、建筑构件隔声量分析报告（8、1、2，8、2、2）。

9、室内背景噪声分析报告（8、1、1，8、2、1）。

10、东莞市绿色建筑设计审查备案表。

11、相关证明资料，主要包括（根据所选得条文选择性提供）：（1）公共绿地面积计算书（4、2、2）；（2）室外风环境分析报告（4、2、6）；（3）遮阴面积比例计算书（4、2、7）；（4）高反射路面及屋面面积比例计算书（4、2、7）；（5）场地周边公共交通分析报告（4、2、8）；（6）透水地面面积比例计算书（4、2、13）；（7）场地雨水径流控制计算书（4、2、14）；（8）外窗开启面积比例计算书（5、2、2）；（9）空调风机及水泵输送比计算书（5、2、5）；（10）空调系统优化计算书（5、2、6）；（11）可再生能源利用计算书（5、2、16）；（12）非传统水源利用率计算书（6、2、10）；（13）景观水补水计算书（6、2、12）；（14）可重复使用隔断（墙）比例计算书（7、2、4）；（15）高强钢筋比例计算书（7、2、12）；（16）可再循环利用材料比例计算书（7、2、12）；（17）采光分析报告（8、2、6）；（18）窗地面积比计算书（8、2、6）；（19）室内通风模拟分析报告（8、2、10）。

12、施工图审查项目应提供完整得设计资料。

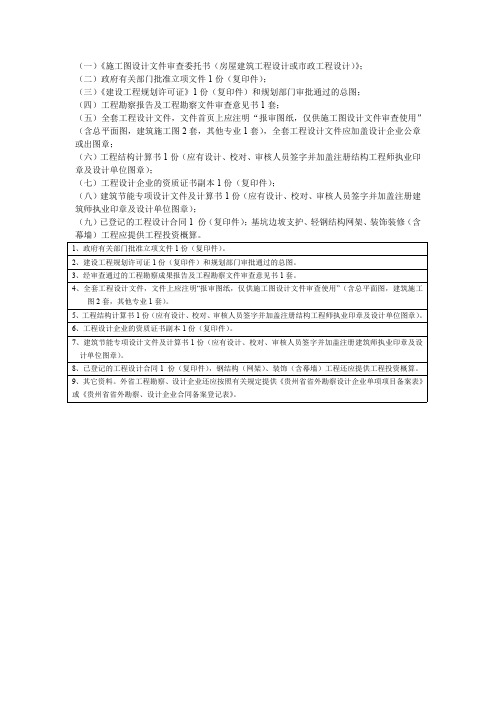

（一）《施工图设计文件审查委托书（房屋建筑工程设计或市政工程设计）》；（二）政府有关部门批准立项文件1份（复印件）；（三）《建设工程规划许可证》1份（复印件）和规划部门审批通过的总图；（四）工程勘察报告及工程勘察文件审查意见书1套；（五）全套工程设计文件，文件首页上应注明“报审图纸，仅供施工图设计文件审查使用”（含总平面图，建筑施工图2套，其他专业1套），全套工程设计文件应加盖设计企业公章或出图章；（六）工程结构计算书1份（应有设计、校对、审核人员签字并加盖注册结构工程师执业印章及设计单位图章）；（七）工程设计企业的资质证书副本1份（复印件）；（八）建筑节能专项设计文件及计算书1份（应有设计、校对、审核人员签字并加盖注册建筑师执业印章及设计单位图章）；（九）已登记的工程设计合同1份（复印件）；基坑边坡支护、轻钢结构网架、装饰装修（含幕墙）工程应提供工程投资概算。

1、政府有关部门批准立项文件1份（复印件）。

2、建设工程规划许可证1份（复印件）和规划部门审批通过的总图。

3、经审查通过的工程勘察成果报告及工程勘察文件审查意见书1套。

4、全套工程设计文件，文件上应注明“报审图纸，仅供施工图设计文件审查使用”（含总平面图，建筑施工图2套，其他专业1套）。

5、工程结构计算书1份（应有设计、校对、审核人员签字并加盖注册结构工程师执业印章及设计单位图章）。

6、工程设计企业的资质证书副本1份（复印件）。

7、建筑节能专项设计文件及计算书1份（应有设计、校对、审核人员签字并加盖注册建筑师执业印章及设计单位图章）。

8、已登记的工程设计合同1份（复印件），钢结构（网架）、装饰（含幕墙）工程还应提供工程投资概算。

9、其它资料。

外省工程勘察、设计企业还应按照有关规定提供《贵州省省外勘察设计企业单项项目备案表》或《贵州省省外勘察、设计企业合同备案登记表》。

施工图设计文件审查须知一、建设单位在送审施工图设计文件需提供以下资料（一）工程勘察文件1、施工图设计文件审查委托书（工程勘察）；2、工程勘察报告2套，报告上应注明“报审报告，仅供施工图设计文件审查使用”，并加盖勘察企业公章和出图章；3、工程勘察企业的资质证书副本1份（复印件）；4、工程勘察原始钻探资料1份（复印件）；5、工程勘察合同3份（原件）（1份存档，其余2份登记后退甲方）。

（二）工程设计文件1、施工图设计文件审查委托书（房屋建筑工程设计或市政工程设计）；2、政府有关部门批准立项文件1份（复印件）；3、《建设工程规划许可证》1份（复印件）和规划部门审批通过的总图；4、工程勘察成果报告及工程勘察文件审查意见书1套；5、全套工程设计文件（4套），文件首页上应注明“报审图纸，仅供施工图设计文件审查使用”（含总平面图），全套工程设计文件应加盖设计企业公章和出图章；6、工程结构计算书1份（应有设计、校对、审核人员签字并加盖注册结构工程师执业印章及设计单位图章）；7、工程设计企业的资质证书副本1份（复印件）；8、建筑节能专项设计文件及计算书1份（应有设计、校对、审核人员签字并加盖注册建筑师执业印章及设计单位图章）；9、工程设计合同3份（原件）（1份存档，其余2份登记后退甲方）。

注：1、省外分支机构办理施工图审查，应出具有效的《贵州省省外勘察、设计企业分支机构备案证书》和分支机构备案表。

省外勘察、设计企业入黔办理项目登记备案的应出具项目登记备案手续。

施工图审查机构应核验省外入黔勘察设计企业审核人，项目负责人是否为已备案登记人员。

以上请按规定到贵州省工程勘察设计协会办理。

2、基坑边坡支护、轻钢结构网架、装饰装修（含幕墙）工程应提供工程投资概算。

3、施工图设计文件审查委托书（工程勘察、房屋建筑工程设计或市政工程设计）的格式可在贵州建设厅网站（/）勘察设计一栏中查找《贵州省建设厅关于印发〈贵州省房屋建筑和市政基础设施工程施工图设计文件审查管理办法〉的通知》（黔建设通[2010]405号）附件3施工图审查流程框图及相关文本中下载。

甘肃省工程设计研究院有限责任公司
施工图审查应提供的资料清单
一、应提供的复印件（复印件资料加盖建设单位印章）
1、立项或可研批复一份；
2、《建设工程规划许可证》及其附件（方案核定通知书）、附图（规划总平面）一份；
3、初步设计批复（包含评审意见）一份(超限项目提供一份超限批复)；
4、省外勘察设计单位进甘备案书（注册地在甘肃省外的勘察、设计
单位提供）一份；
5、设计、勘察合同一份；
6、提供填写好的民用建筑节能登记表及节能计算书一份；
二、应提供的原件
1、建设单位出具的项目未进行实体工程施工的承诺函；
2、工程勘察成果报告书（地勘报告）两份（至少一份为原件）；
3、工程概算书（单体车库、钢网架、钢结构等特殊建筑工程）一份；
4、施工图：六套；
5、计算软件名称及结构计算书：输入的主要参数（总体信息、构件尺寸、荷载信息），输出计算结果的总体信息（周期、位移、总重量、剪力系数），配筋图，超限信息等一份；
6、报送备案用图：总平面(工艺、建筑、管线、道路等)、总说明(工艺、建筑、结构、基础、钢结构、钢网架、管线、道路等）。

三、请带1-6项资料的原件，以便进行程序审查。

武汉市房屋建筑工程施工图设计文件送审须知1、审查范围本市行政区域内新建、扩建、改建的房屋建筑工程（抢险救灾工程、临时性建筑、农民自建两层及以下住宅、军事工程和保密工程除外）施工图设计文件。

2、送审所需资料（1）规划部门核发的建设工程规划许可证及附图原件、复印件各1份；（2）审查合格的勘察文件1份；（3）勘察文件审查合格书原件、复印件各1份；（4）签章齐全的施工图设计文件4套；（5）各类计算书1份（利用软件程序计算的，需提供软件名称、版本，输入数据资料和输出结果1份）；（6）施工图设计文件电子文档（6）施工图设计文件电子文档光盘1份；（7）民用建筑节能备案登记表；（8）市城建委建设工程报建窗口发放的《建设工程项目报建表》；（9）审查需要的其他资料。

在汉施工图审图公司信息湖北建鄂勘察设计审查咨询有限公司资质等级：一类业务范围：1、房屋建筑工程施工图审查，2、市政基础设施工程（道路、桥隧、给水、排水、燃气、风景园林工程）施工图审查，3、超限高层建筑工程施工图设计审查。

公司地址：武汉市武昌区中南路16-1-5号（湖北省建设厅大院内省建科院五楼）邮编：430071电话：8712565087257629传真：87125650Email：je－hb@窗口地址及联系方式：武汉市江岸区台北路106号（武汉勘察设计大厦一楼）85730759、东湖新技术开发区管委会大楼67880622武汉勘察设计协会技术咨询服务部资质等级：一类业务范围：1、房屋建筑工程施工图审查，2、市政基础设施工程（道路、桥隧、给水、排水、燃气、风景园林工程）施工图审查。

公司地址：武汉江岸区台北路106号（武汉勘察设计大厦四、五楼）邮编：430015电话：85730744、85759779传真：85730744Email：Wksxj@窗口地址及联系方式：武汉市江岸区台北路106号（武汉勘察设计大厦一楼）85785650湖北华建建设工程设计审查事务有限公司资质等级：一类业务范围：房屋建筑工程施工图审查公司地址：武汉市武昌区中南二路10号（中南建筑设计院内）邮编：430071电话：87336692传真：87336657窗口地址及联系方式：武汉市江岸区台北路106号（武汉勘察设计大厦一楼）85730764、武汉经济技术开发区管委会大楼62717887武汉市东梁建设工程设计审查事务有限责任公司资质等级：一类业务范围：房屋建筑工程施工图审查公司地址：武汉市江岸区四维路8号（武汉市建筑设计院科技大楼六楼）邮编：430014电话：82719143、82720219传真：82722945Email：ttd980408@窗口地址及联系方式：武汉市江岸区台北路106号（武汉勘察设计大厦一楼）85747715、东湖新技术开发区管委会大楼82719143、67880746武汉精诚土木建筑工程设计审查有限公司资质等级：一类业务范围：房屋建筑工程施工图审查公司地址：武汉市武昌区洪山路2号湖北科教大厦B座13楼电话85730748（汉口）、87831567（武昌）窗口地址及联系方式：武汉市江岸区台北路106号（武汉勘察设计大厦一楼）85730754、东湖新技术开发区管委会大楼67880113武汉市焕博建设工程设计审查事务有限公司资质等级：二类业务范围：1、房屋建筑工程施工图审查，2、市政基础设施工程（道路、给水、排水、园林绿化）施工图审查。
