最新三相及单相线路压降计算公式(精)

线路电压降最简单最实用计算方式线路压降计算公式：△U=2*I*RI：线路电流L：线路长度1、电阻率ρ铜为0.018欧*㎜2/米铝为0.028欧*㎜3/米2、I=P/1.732*U*COSØ3、电阻R=ρ*l/s(电缆截面mm2)4、电压降△U=IR＜5%U就达到要求了。

例：在800米外有30KW负荷，用70㎜2电缆看是否符合要求？I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98AR=Ρl/电缆截面=0.018*800/70=0.206欧△U=2*IR=2*56.98*0.206=23.44>19V(5%U=0.05*380=19)不符合要求。

2、单相电源为零、火线(2根线)才能构成电压差，三相电源是以线电压为标的，所以也为2根线。

电压降可以是单根电线导体的损耗，但以前端线电压380V(线与线电压为2根线)为例，末端的电压是以前端线与线电压减末端线与线(2根线)电压降，所以，不论单相或三相，电压降计算均为2根线的就是欧姆定律：U＝R*I但必须要有负载电流数据、导线电阻值才能运算。

铜线电阻率：ρ＝0.0172，铝线电阻率：ρ＝0.0283例：单相供电线路长度为100米，采用铜芯10平方电线负载功率10KW，电流约46A，求末端电压降。

求单根线阻：R＝ρ×L/S＝0.0172×100/10≈0.17(Ω)求单根线末端电压降：U＝RI＝0.17×46≈7.8(V)单相供电为零、火2根导线，末端总电压降：7.8×2＝15.6(V)欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

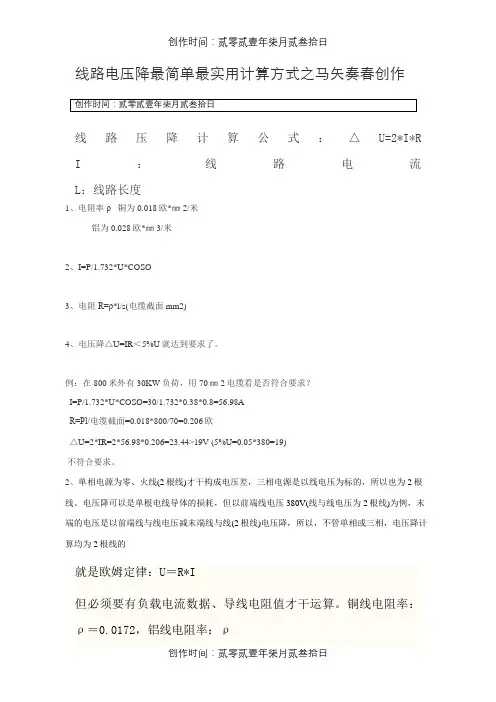

线路电压降最简单最实用计算方式之马矢奏春创作
线路压降计算公式：△U=2*I*R I：线路电流L：线路长度
1、电阻率ρ铜为0.018欧*㎜2/米
铝为0.028欧*㎜3/米
2、I=P/1.732*U*COSØ
3、电阻R=ρ*l/s(电缆截面mm2)
4、电压降△U=IR＜5%U就达到要求了。

例：在800米外有30KW负荷，用70㎜2电缆看是否符合要求？
I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98A
R=Ρl/电缆截面=0.018*800/70=0.206欧
△U=2*IR=2*56.98*0.206=23.44>19V (5%U=0.05*380=19)
不符合要求。

2、单相电源为零、火线(2根线)才干构成电压差，三相电源是以线电压为标的，所以也为2根线。

电压降可以是单根电线导体的损耗，但以前端线电压380V(线与线电压为2根线)为例，末端的电压是以前端线与线电压减末端线与线(2根线)电压降，所以，不管单相或三相，电压降计算均为2根线的
就是欧姆定律：U＝R*I
但必须要有负载电流数据、导线电阻值才干运算。

铜线电阻率：ρ＝0.0172，铝线电阻率：ρ
例：
单相供电线路长度为100米，采取铜芯10平方电线负载功率10KW，电流约46A，求末端电压降。

求单根线阻：
R＝ρ××100/10≈0.17(Ω)
求单根线末端电压降：
×46≈7.8(V)
单相供电为零、火2根导线，末端总电压降：
×2＝15.6(V)。

一般来说，计算线路的压降并不复杂，可按以下步骤：1.计算线路电流I公式：I= P/×U×cosθ其中： P—功率，用“千瓦” U—电压，单位kV cosθ—功率因素，用～2 .计算线路电阻R公式：R=ρ×L/S其中：ρ—导体电阻率，铜芯电缆用代入，铝导体用代入L—线路长度，用“米”代入S—电缆的标称截面3.计算线路压降公式：ΔU=I×R线路电压降最简单最实用计算方式线路压降计算公式：△U=2*I*R I：线路电流 L：线路长度。

电缆降压怎么算 50kw 300米采用25MM2线是否可行答：先选取导线在计算压降，选择导线的原则：1)近距离按发热条件限制导线截面（安全载流量）；2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；3)大负荷按经济电流密度选择。

为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

电压降根据下列条件计算：1、导线温度70~90℃；2、环境温度40℃；3、电缆排列（单芯）； S=2D4、功率因数： cosθ=;5、末端允许降压降百分数≤5%6、 Vd代表电压降：Vd=K x I x L x V0(v)I：工作电流或计算电流（A）L：线路长度（m）V0：表内电压（V/）K：三相四线 K=√3 单相 K=1单相时允许电压降：Vd=220V x 5%=11V三相时允许电压降：Vd=380V x 5%=19V采用vv电缆25铜芯去线阻为 R=（300/25）= 其压降为U=*100=20单线压降为20V 2相为40V 变压器低压端电压为400V 400-40=360V铝线R=（300/35）= 其压降为U=*100=25 末端为350V连续长时间运行对电机有影响建议使用 35铜芯或者50铝线25铜芯其压降为 U=（300/35）=（≈15V）15*2=30 末端为370V铝线 U=（300/50）= 17*2=34,末端为336V；可以正常使用（变压器电压段电压为400V) 50KW负荷额定电流I=P/Φ=50/=50/=94A按安全载流量可以采用25平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=25=欧电压损失U=IR==18V如果用35平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=35=欧电压损失U=IR==14V题2：55变压器，低压柜在距离变压器200米处。

线路压降计算公式完整版一、线路压降的基本概念线路压降是指在电力传输过程中，由于导线电阻、电抗等因素引起的电压损失。

它对电力系统的稳定运行和电能质量具有重要影响。

因此，准确计算线路压降对于电力系统的规划和运行具有重要意义。

二、线路压降计算公式1. 直流线路压降计算公式直流线路的压降计算相对简单，主要考虑导线的电阻。

计算公式如下：ΔU = IR其中，ΔU为线路压降（单位：V），I为线路电流（单位：A），R为导线电阻（单位：Ω）。

2. 交流线路压降计算公式交流线路的压降计算较为复杂，需要考虑导线的电阻、电抗以及线路长度等因素。

计算公式如下：ΔU = (IR + IX)其中，ΔU为线路压降（单位：V），I为线路电流（单位：A），R为导线电阻（单位：Ω），X为导线电抗（单位：Ω）。

3. 考虑分布参数的线路压降计算公式在实际电力系统中，线路的电阻、电抗等参数并非均匀分布，而是随着线路长度和位置的变化而变化。

为了更准确地计算线路压降，需要考虑分布参数的影响。

此时，线路压降计算公式如下：ΔU = ∫(IR + IX)dx其中，ΔU为线路压降（单位：V），I为线路电流（单位：A），R(x)和X(x)分别为导线电阻和电抗的分布函数（单位：Ω/m），dx为微元长度（单位：m）。

三、线路压降计算实例假设有一段长度为100km的交流输电线路，导线材料为铝，截面积为240mm²，线路电流为500A，频率为50Hz。

线路电阻和电抗分别为0.15Ω/km和0.35Ω/km。

请计算该线路的压降。

1. 计算导线电阻和电抗：导线电阻：R = 0.15Ω/km × 100km = 15Ω导线电抗：X = 0.35Ω/km × 100km = 35Ω2. 代入公式计算线路压降：ΔU = (IR + IX) = (500A × 15Ω + 500A × 35Ω) = 3000V因此，该线路的压降为3000V。

2014年2月23日国内时事政治热点每日一练（9月10日）一、单选题(每题1分，以下备选项中，只有一项符合题目要求，不选、错选均不得分)1、在嘈杂环境下，大脑会自动不熟悉的人的声音，只身边熟人所发出的声音。

在这种情况下，那些不熟悉的话语声只好面对的命运。

依次填入划横线部分最恰当的一项是（）A．筛选保留置若罔闻B．过滤接收充耳不闻C．淘汰选择灰飞烟灭D．排除存储烟消云散2、交流是复杂的艺术，有声语言并不是表达意义的唯一方式，辅以动作和面部表情，可以使表达生动形象，也折射出历史和文化智慧的光芒。

各民族间的形体语言，有的形式和意义相同（如握手致意），有的虽然形式相同，意义却。

如果不能正确解读就可能产生误会，甚至引起严重的后果。

填入划横线部分最恰当的一项是（）A．南辕北辙 B．针锋相对C．截然相反 D．纷繁复杂3、现代人对微信不已，及至几乎不能有一朝一夕的分离，与其说是微信的功能强大，不如将之理解成空虚寂寞冷的人们，需要某种精神层面的。

依次填入划横线部分最恰当的一项是（）A．崇拜皈依 B．痴狂抚慰C．眷恋寄托 D．痴迷慰藉4、回溯整条产业链，中国奶粉业的困境是上游小农经济的困境。

中国处于人口出生高峰期，所需奶粉量与出产之间存在巨大的缺口，高质量的奶源是稀缺产品，尤其在草场退化，奶农自养为主的今天，传统的畜牧模式已经成为中国奶粉发展最大的掣肘。

我国的奶源无法满足暴涨的市场需求，如果要保障有质量的奶源，需要将目前的小农式散养模式，转变为工业牧场式养殖模式，而这需要土地流转、农业人口分流、原始资本大量投入等诸多根本性改革，难度比恢复奶粉信用还高。

这段文字意在说明中国奶粉业（）A．产业链布局上存在先天不足B．从生产模式上变革困难重重C．短时间内难以摆脱进口依赖D．恢复自身行业信用尚待时日5、对下列诗词蕴含的化学原理解释错误的是（）A．蜡炬成灰泪始干——烃类的不完全燃烧B．爆竹声中一岁除——爆炸产生二氧化硫C．日照香炉生紫烟——多环芳香烃的升华D．洪炉照破夜沉沉——燃烧释放二氧化碳6、输血本质上是一种移植，必然会伴随一系列可能发生的免疫反应，移植物抗宿主病就是其中之一，其发病原因简单说来就是供血者体内的免疫活性淋巴细胞在患者体内迁移、增殖，反客为主，进而攻击患者的免疫系统。

电缆压降计算方法
电缆压降计算方法
计算方法一：
△u％=I*R
I=P/(1。

732＊U*COSθ) R=ρ*L/S
P：功率， U:电压，COSθ：功率因数，ρ：导体电阻率，铜芯电缆用0。

018 S:电缆的标称截面， L:线路长度
单相时允许电压降：Vd=220V x 5％=11V
三相时允许电压降：Vd=380V x 5％=19V
计算方法二：
△u％=P＊L（R+XtgΦ)/10Un² （3版手册）
P：功率 L:供电距离 R、X三相线路单位长度电阻、电抗 Q（无功）=P＊tgΦ
计算方法三：
△u％=P/(SQRT(3)/U/ COSθ）＊电压损失＊L
查表（建筑电气常用数据15页）：电压损失（％/(A•km)）
计算方法四:
△U％=∑PL/CS (3版手册）
P:有功负荷KW;S：线芯标称截面，mm⒉，L：线路长度，m;C：功率因数为1的时候的计算系数，三相四线铜为75，单相为12。

56
计算方法五：
△U%=K＊I＊L*V0
K：三相四线制K=根号下3，单相K=1;I：工作电流或计算电流（A）
L：线路长度；V0：表内电压(V/A•m）。

压降计算公式
在计算压降时，请确保参数正确，不鞥混淆电压降和电压差。

考虑电压Vs处的源极上的母线和负载下的电压为V1。

线路阻抗上的电压降是deltaV，等于电流和线路阻抗乘积的矢量。

然后，源极电压等于负载电压加上向量加法线上的电压降。

源极和负载之间的电压差等于模数| Vs |的差值 - | Vl |。

这不一定等于线路上的电压降。

近似公式为：DV = K [r.cos（FI）+ x.sen（FI）]。

电缆的R和X（欧姆/公里），长度（km）;I（A）。

对于3相，K = sqrt（3）或具有2个导体的单相的K = 2。

但是如果用负载流研究计算两点的电压，则可以获得电压降的精确值，并使两个电压值
的模块的差值| V1 |在入口处和| V2 |输出。

注意，相量方程V1-V2 = Z.I，它是AC的直接OHM定律，其中Z = R + JX不提供值，由因为重要的差异通常是模块的差异dV = | V1 | - | V2 |而不是| V1-V2 | = | Z.I |这个方程式提供。

电压表连接在V1和V2会读| V1-V2 | = | Z.I |，入口处电压表的测量| V1 |和输出的测量值V2 |，即dV = | V1 | - | V2 |。

最后有这些概念：
电压降可以理解为电路（例如母线）的一个点的电压差，但对于两种不同的负载情况。

事实是，在无负载的情况下，输出电压等于输入，从而计算出无负载状态下输出的电压降，而负载下的情况对应于计算模块之间的差值|输入电压|和|负载输出电压|其中Z = R + jX 是输入（源）和输出（母线）之间的阻抗。

电缆压降计算方法
计算方法一：
△u%=I*R
I=P/(1.732*U*COSθ) R=ρ*L/S
P：功率, U：电压, COSθ：功率因数, ρ：导体电阻率, 铜芯电缆用0.018 S：电缆的标称截面, L：线路长度
单相时允许电压降：Vd=220V x 5%=11V
三相时允许电压降：Vd=380V x 5%=19V
计算方法二：
△u%=P*L(R+XtgΦ)/10Un²（3版手册）
P：功率L：供电距离R、X三相线路单位长度电阻、电抗Q(无功)=P*tgΦ
计算方法三：
△u%=P/(SQRT(3)/U/ COSθ)* 电压损失*L
查表（建筑电气常用数据15页）：电压损失（%/（A•km））
计算方法四：
△U%=∑PL/CS （3版手册）
P：有功负荷KW；S：线芯标称截面，mm⒉，L：线路长度，m；C：功率因数为1的时候的计算系数，三相四线铜为75，单相为12.56
计算方法五：
△U%=K*I*L*V0
K：三相四线制K=根号下3，单相K=1；I：工作电流或计算电流（A）
L：线路长度；V0：表内电压（V/A•m）。

电压降的最简单最实用计算公式在电路中，电压降是一个非常重要的概念。

它指的是电流通过电阻、导线等元件时，电压所产生的降低。

理解和计算电压降对于电路的设计、故障诊断以及能源效率的评估都至关重要。

接下来，我将为您详细介绍电压降的最简单最实用的计算公式。

首先，我们要明白电压降产生的原因。

当电流在电路中流动时，如果遇到电阻，电阻会阻碍电流的流动，从而导致电能的消耗，表现为电压的降低。

这就好比水流通过狭窄的管道，水流会受到阻力，水压会下降一样。

电压降的基本计算公式是：电压降（V）＝电流（I）×电阻（R）。

其中，电流的单位是安培（A），电阻的单位是欧姆（Ω），电压降的单位是伏特（V）。

让我们通过一个简单的例子来理解这个公式。

假设电路中有一个电阻为 5 欧姆的元件，通过它的电流是 2 安培，那么根据上述公式，电压降＝2 A × 5 Ω ＝ 10 V。

这意味着在这个电阻元件两端的电压降低了 10 伏特。

在实际应用中，我们还需要考虑导线的电阻对电压降的影响。

因为在长距离输电或者复杂的电路中，导线本身的电阻不可忽略。

导线的电阻可以通过以下公式计算：R ＝ρ × L ／ S 。

其中，ρ 是导线材料的电阻率，L 是导线的长度，S 是导线的横截面积。

例如，对于铜导线，其电阻率约为 175 × 10^－8 Ω·m。

如果有一根长 100 米，横截面积为 25 平方毫米（25 × 10^－6 平方米）的铜导线，那么它的电阻 R ＝ 175 × 10^－8 × 100 ／（25 × 10^－6) ≈ 07 Ω 。

如果通过这根导线的电流是 5 安培，那么导线产生的电压降就是 5A × 07 Ω ＝ 35 V 。

在计算电压降时，还需要注意串联电路和并联电路的不同情况。

在串联电路中，电流处处相等，各个电阻上的电压降之和等于电源电压。

所以，可以依次计算每个电阻上的电压降，然后相加得到总的电压降。

快速计算电缆压降，精讲分析！一般来说，计算线路的压降并不复杂，可按以下步骤：1.计算线路电流I公式：I= P/1.732×U×cosθ其中：P—功率，用“千瓦”U—电压，单位kV cosθ—功率因素，用0.8～0.852 .计算线路电阻R公式：R=ρ×L/S其中：ρ—导体电阻率，铜芯电缆用0.01740代入，铝导体用0.0283代入L—线路长度，用“米”代入S—电缆的标称截面3.计算线路压降公式：ΔU=I×R线路电压降最简单最实用计算方式线路压降计算公式：△U=2*I*R I：线路电流L：线路长度。

电缆降压怎么算50kw 300米采用25MM2线是否可行？答：先选取导线在计算压降，选择导线的原则：1)近距离按发热条件限制导线截面（安全载流量）；2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；3)大负荷按经济电流密度选择。

为了保证导线长时间连续运行所允许的电流密度称安全载流量。

一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。

安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。

一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。

电压降根据下列条件计算：1、导线温度70~90℃；2、环境温度40℃；3、电缆排列（单芯）；S=2D4、功率因数：cosθ=0.8;5、末端允许降压降百分数≤5%6、Vd代表电压降：Vd=K x I x L x V0(v)I：工作电流或计算电流（A）L：线路长度（m）V0：表内电压（V/A.m）K：三相四线K=√3 单相K=1单相时允许电压降：Vd=220V x 5%=11V三相时允许电压降：Vd=380V x 5%=19V采用vv电缆25铜芯去线阻为R=0.01（300/25）=0.2 其压降为U=0.2*100=20 单线压降为20V 2相为40V 变压器低压端电压为400V 400-40=360V铝线R=0.0283（300/35）=0.25 其压降为U=0.25*100=25 末端为350V连续长时间运行对电机有影响建议使用35铜芯或者50铝线25铜芯其压降为U=0.0172（300/35）=0.147（≈15V）15*2=30 末端为370V铝线U=0.0283（300/50）=0.17 17*2=34,末端为336V；可以正常使用（变压器电压段电压为400V)50KW负荷额定电流I=P/1.732UcosΦ=50/1.732/0.38/0.8=50/0.53=94A按安全载流量可以采用25平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=0.017X300/25=0.2欧电压损失U=IR=94X0.2=18V如果用35平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=0.017X300/35=0.15欧电压损失U=IR=94X1.15=14V题2：55变压器，低压柜在距离变压器200米处。

线路电压降最简单最实用计算方式之吉白夕凡创作
线路压降计算公式：△U=2*I*R I：线路电流L：线路长度
1、电阻率ρ铜为0.018欧*㎜2/米
铝为0.028欧*㎜3/米
2、I=P/1.732*U*COSØ
3、电阻R=ρ*l/s(电缆截面mm2)
4、电压降△U=IR＜5%U就达到要求了。

例：在800米外有30KW负荷，用70㎜2电缆看是否符合要求？
I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98A
R=Ρl/电缆截面=0.018*800/70=0.206欧
△U=2*IR=2*56.98*0.206=23.44>19V (5%U=0.05*380=19)
不符合要求。

2、单相电源为零、火线(2根线)才干构成电压差，三相电源是以线电压为标的，所以也为2根线。

电压降可以是单根电线导体的损耗，但以前端线电压380V(线与线电压为2根线)为例，末端的电压是以前端线与线电压减末端线与线(2根线)电压降，所以，不管单相或三相，电压降计算均为2根线的
就是欧姆定律：U＝R*I
但必须要有负载电流数据、导线电阻值才干运算。

铜线电阻率：ρ＝0.0172，铝线电阻率：ρ
例：
单相供电线路长度为100米，采取铜芯10平方电线负载功率10KW，电流约46A，求末端电压降。

求单根线阻：
R＝ρ××100/10≈0.17(Ω)
求单根线末端电压降：
×46≈7.8(V)
单相供电为零、火2根导线，末端总电压降：
×2＝15.6(V)。

在温度=20°C时，铜的电阻系数为0.0175欧姆*平方毫米/米；在温度=75°C 时铜的电阻系数为0.0217欧姆*平方毫米/米一般情况下电阻系数随温度变化而变化,在一定温度下导线的电阻=导线的长度*导线的电阻系数/导线的载面积150米16平方毫米铜导线的电阻在温度=20°C时=150*0.0175/16=0.164(欧姆) 如果只用其中的两条(一条作火线,一条作地线)那线路电阻=0.164欧姆*2(串)=0.328欧姆作负载30安培算线路压降=30*0.328=9.84(伏) 如果两条并联作火线,另两条并联作地线,那线路电阻为0.164欧美,线路压降=30*0.164=4.92(伏) 具体使用中的线路压降随环境温度、负载变化面变化,计算方法,公式就是这样。

压降U=ρ*L/S*I（负载电流）吕芯电线阻率ρ=0.0283额定电流I=p/1.732/u铜芯电线阻率ρ=0.0175 0.0185电压降根据下列条件计算：1、导线温度70~90℃；2、环境温度40℃；3、电缆排列（单芯）；S=2D4、功率因数：cosθ=0.8;5、末端允许降压降百分数≤5%6、Vd代表电压降：Vd=K x I x L x V0(v)I：工作电流或计算电流（A）L：线路长度（m）V0：表内电压（V/A.m）K：三相四线K=√3 单相K=1单相时允许电压降：Vd=220V x 5%=11V三相时允许电压降：Vd=380V x 5%=19V420v1000米50平3项4线铝线的压降是多少？总功率40KW，最好能给个计算公式总功率40KW,电流＝40*2＝80A1000米50平方铝线，单根电阻＝2.9/50*1000＝0.58Ω电压降＝1.732*80*0.58＝80V这个电压降实在太大了，你的未端电压只有300V。

380V的低压供电半径不能超过500米。

建议改用高压供电，自己买个50KVA变压器压380V设备总功率7KW距离1000米，25平方铝线，走的是地埋线，对电压有多少的影响7KW电流：I=7/1.732*0.38*0.8=13.3A25平方铝线电阻：R=0.028*1000/25=1.12欧电压降△U=I*R=13.3*1.12=14.896V距离1000米处设备得到的电压是380-14.896=365.104V（设备能正常运行，在5%范围内）。

电缆的压降及长度计算
电压降根据下列条件计算：
1、导线温度70~90℃；
2、环境温度40℃；
3、电缆排列（单芯）； S=2D
4、功率因数： cosθ=0.8;
5、末端允许降压降百分数≤5%
6、Vd代表电压降：
Vd=K .I . L .V0(v)
式中： I：工作电流或计算电流（A） L：线路长度（m）
V0：表内电压（V/A.m） K：三相四线K=√3 单相 K=1 单相时允许电压降：Vd=220V x 5%=11V 三相时允许电压降：Vd=380V x 5%=19V
7、主电缆允许长度计算公式：
单相 L= 11/I x V0 三相L=19/√3 x I x V0
8、例：主电缆70mm2，计算电流220A，
电压降V0=0.36 X 10-3V/A.m
三相允许长度L=19/√3 x 200 x 0.36 x 10-3=130m
Vd代表电压降：
Vd=
K（三相四线K=√3 单相K=1）. I（电流） . L（电缆线路长度） .V0(v) (表内电压（V/A.m）常数=0.36 X 10-3V/A.m)
第二种方法：
△U（压降）=I(电流)*R（线路电阻）
I (电流) = P(功率)
√3U（U是0.4KV）*COSθ
R（线路电阻）=ρ(常数0.01740)*L（线路长度）
S（电缆线径mm²）
三相允许长度= 19
√3*I（电流）*VO（压降常数0.36*10¯³）。

线路电压降最简单最实用计算方式之樊仲川亿创作
线路压降计算公式：△U=2*I*R I：线路电流L：线路长度
1、电阻率ρ铜为0.018欧*㎜2/米
铝为0.028欧*㎜3/米
2、I=P/1.732*U*COSØ
3、电阻R=ρ*l/s(电缆截面mm2)
4、电压降△U=IR＜5%U就到达要求了.
例：在800米外有30KW负荷, 用70㎜2电缆看是否符合要求？
I=P/1.732*U*COSØ=30/1.732*0.38*0.8=56.98A
R=Ρl/电缆截面=0.018*800/70=0.206欧
△U=2*IR=2*56.98*0.206=23.44>19V (5%U=0.05*380=19)
不符合要求.
2、单相电源为零、火线(2根线)才华构成电压差, 三相电源是以线电压为标的, 所以也为2根线.电压降可以是单根电线导体的损耗, 但以前端线电压380V(线与线电压为2根线)为例, 末真个电压是以前端线与线电压减末端线与线(2根线)电压降, 所以, 不论单相或三相, 电压降计算均为2根线的
就是欧姆定律：U＝R*I
但必需要有负载电流数据、导线电阻值才华运算.铜线电阻率：ρ＝0.0172, 铝线电阻率：ρ
例：
单相供电线路长度为100米, 采纳铜芯10平方电线负载功率10KW, 电流约46A, 求末端电压降.
求单根线阻：
R＝ρ××100/10≈0.17(Ω)
求单根线末端电压降：
×46≈7.8(V)
单相供电为零、火2根导线, 末端总电压降：
×2＝15.6(V)。

电压降的计算公式
线路压降计算公式：△U=(P*L)/(A*S)
P：线路负荷
L：线路长度
A：材质系数（好象铜线是77，铝线是46吧，这个很久没⽤，忘记了）S：电缆截⾯
1、电阻率ρ铜为0.018欧*㎜2/⽶
铝为0.028欧*㎜3/⽶
2、I=P/1.732*U*COS?
3、电阻R=Ρl/电缆截⾯
4、电压降△U=IR＜5%U就达到要求了。

例：在800⽶外有30KW负荷，⽤70㎜2电缆看是否符合要求？
I=P/1.732*U*COS?=30/1.732*0.38*0.8=56.98A
R=Ρl/电缆截⾯=0.018*800/70=0.206欧
△U=IR=56.98*0.206=11.72<19V (5%U=0.05*380=19)
符合要求。

计算架空线路的电压损失?
2008/01/04 20:01
计算电压损失的公式如下:
△U=PR+QX/Ue
式中：
P－线路输送的有效功率（千⽡）
Ｑ－线路输送的⽆功功率
Ｒ－线路电阻
Ｘ－线路的感抗（⼀般架空线路的Ｘ为0.35~0.4欧/公⾥)
Ue－线路的额定电压
△U－线路的电压损失
⽤上述公式求电压损失的百分数:
△U%=(△U/Ue*1000)*100=(PR+QX/
⼏何均距是计算感抗的参数,架空线路排列⽅式间距不同,影响线路感抗⼤⼩,其计算⽅法是两两间距之积开3次⽅。
