片剂产生松片,裂片,粘冲与吊冲,片重差异超限的原因及解决办法

制剂生产过程中常见问题和处理方法一、质量问题制剂生产过程由于种种原因造成制剂的质量不合格，尤其是在片剂生产中，造成片剂质量问题的因素更多。

现仅对片剂、胶囊剂及注射剂生产中可能产生质量问题的原因及解决方法作介绍。

（一）片剂生产过程中可能发生问题的分析及解决方法1.松片片剂压成后，硬度不够，表面有麻孔，用手指轻轻加压即碎裂，原因分析及解决方法：①药物粉碎细度不够、纤维性或富有弹性药物或油类成分含量较多而混合不均匀。

可将药物粉碎过100目筛、选用黏性较强的黏合剂、适当增加压片机的压力、增加油类药物吸收剂充分混匀等方法加以克服。

②黏合剂或润湿剂用量不足或选择不当，使颗粒质地疏松或颗粒粗细分布不匀，粗粒与细粒分层。

可选用适当黏合剂或增加用量、改进制粒工艺、多搅拌软材、混均颗粒等方法加以克服。

③颗粒含水量太少，过分干燥的颗粒具有较大的弹性、含有结晶水的药物在颗粒干燥过程中失去较多的结晶水，使颗粒松脆，容易松裂片。

故在制粒时，按不同品种应控制颗粒的含水量。

如制成的颗粒太干时，可喷入适量稀乙醇（50%—60%），混匀后压片。

④药物本身的性质。

密度大压出的片剂虽有一定的硬度，但经不起碰撞和震摇。

如次硝酸铋片、苏打片等往往易产生松片现象；密度小，流动性差，可压性差，重新制粒。

⑤颗粒的流动性差，填入模孔的颗粒不均匀。

⑥有较大块或颗粒、碎片堵塞刮粒器及下料口，影响填充量。

⑦压片机械的因素。

压力过小，多冲压片机冲头长短不齐，车速过快或加料斗中颗粒时多时少。

可调节压力、检查冲模是否配套完整、调整车速、勤加颗粒使料斗内保持一定的存量等方法克服。

2.裂片片剂受到震动或经放置时，有从腰间裂开的称为腰裂；从顶部裂开的称为顶裂，腰裂和顶裂总称为裂片，原因分析及解决方法：①药物本身弹性较强、纤维性药物或因含油类成分较多。

可加入糖粉以减少纤维弹性，加强黏合作用或增加油类药物的吸收剂，充分混匀后压片。

②黏合剂或润湿剂不当或用量不够，颗粒在压片时粘着力差。

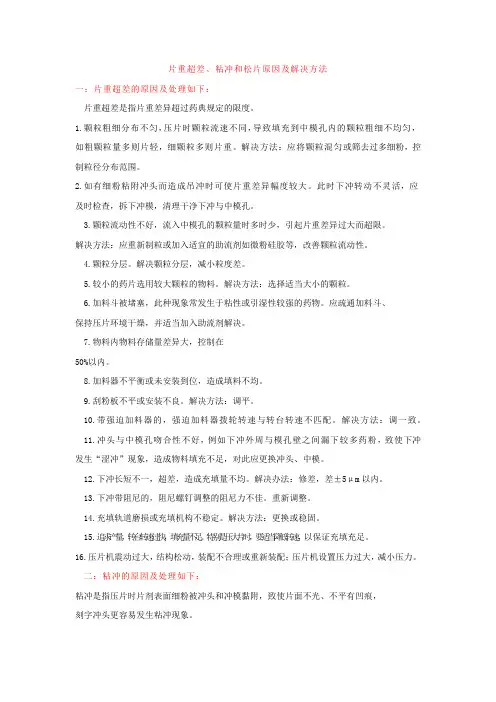

片重超差、粘冲和松片原因及解决方法一：片重超差的原因及处理如下：片重超差是指片重差异超过药典规定的限度。

1.颗粒粗细分布不匀，压片时颗粒流速不同，导致填充到中模孔内的颗粒粗细不均匀，如粗颗粒量多则片轻，细颗粒多则片重。

解决方法：应将颗粒混匀或筛去过多细粉，控制粒径分布范围。

2.如有细粉粘附冲头而造成吊冲时可使片重差异幅度较大。

此时下冲转动不灵活，应及时检查，拆下冲模，清理干净下冲与中模孔。

3.颗粒流动性不好，流入中模孔的颗粒量时多时少，引起片重差异过大而超限。

解决方法：应重新制粒或加入适宜的助流剂如微粉硅胶等，改善颗粒流动性。

4.颗粒分层。

解决颗粒分层，减小粒度差。

5.较小的药片选用较大颗粒的物料。

解决方法：选择适当大小的颗粒。

6.加料斗被堵塞，此种现象常发生于粘性或引湿性较强的药物。

应疏通加料斗、保持压片环境干燥，并适当加入助流剂解决。

7.物料内物料存储量差异大，控制在50%以内。

8.加料器不平衡或未安装到位，造成填料不均。

9.刮粉板不平或安装不良。

解决方法：调平。

10.带强迫加料器的，强迫加料器拨轮转速与转台转速不匹配。

解决方法：调一致。

11.冲头与中模孔吻合性不好，例如下冲外周与模孔壁之间漏下较多药粉，致使下冲发生“涩冲”现象，造成物料填充不足，对此应更换冲头、中模。

12.下冲长短不一，超差，造成充填量不均。

解决办法：修差，差±5μm以内。

13.下冲带阻尼的，阻尼螺钉调整的阻尼力不佳。

重新调整。

14.充填轨道磨损或充填机构不稳定。

解决方法：更换或稳固。

15.追求产量，转台转速过快，填充量不足。

特别是压大片时，要适当降低转速，以保证充填充足。

16.压片机震动过大，结构松动，装配不合理或重新装配；压片机设置压力过大，减小压力。

二：粘冲的原因及处理如下：粘冲是指压片时片剂表面细粉被冲头和冲模黏附，致使片面不光、不平有凹痕，刻字冲头更容易发生粘冲现象。

1.冲头表面损坏或表面光洁度降低，也可能有防锈油或润滑油、新冲模表面粗糙或刻字太深有棱角。

制剂生产过程中常见问题和处理方法一、质量问题制剂生产过程由于种种原因造成制剂的质量不合格，尤其是在片剂生产中，造成片剂质量问题的因素更多。

现仅对片剂、胶囊剂及注射剂生产中可能产生质量问题的原因及解决方法作介绍。

（一）片剂生产过程中可能发生问题的分析及解决方法1.松片片剂压成后，硬度不够，表面有麻孔，用手指轻轻加压即碎裂，原因分析及解决方法：①药物粉碎细度不够、纤维性或富有弹性药物或油类成分含量较多而混合不均匀。

可将药物粉碎过100目筛、选用黏性较强的黏合剂、适当增加压片机的压力、增加油类药物吸收剂充分混匀等方法加以克服。

②黏合剂或润湿剂用量不足或选择不当，使颗粒质地疏松或颗粒粗细分布不匀，粗粒与细粒分层。

可选用适当黏合剂或增加用量、改进制粒工艺、多搅拌软材、混均颗粒等方法加以克服。

③颗粒含水量太少，过分干燥的颗粒具有较大的弹性、含有结晶水的药物在颗粒干燥过程中失去较多的结晶水，使颗粒松脆，容易松裂片。

故在制粒时，按不同品种应控制颗粒的含水量。

如制成的颗粒太干时，可喷入适量稀乙醇（50%—60%），混匀后压片。

④药物本身的性质。

密度大压出的片剂虽有一定的硬度，但经不起碰撞和震摇。

如次硝酸铋片、苏打片等往往易产生松片现象；密度小，流动性差，可压性差，重新制粒。

⑤颗粒的流动性差，填入模孔的颗粒不均匀。

⑥有较大块或颗粒、碎片堵塞刮粒器及下料口，影响填充量。

⑦压片机械的因素。

压力过小，多冲压片机冲头长短不齐，车速过快或加料斗中颗粒时多时少。

可调节压力、检查冲模是否配套完整、调整车速、勤加颗粒使料斗内保持一定的存量等方法克服。

2.裂片片剂受到震动或经放置时，有从腰间裂开的称为腰裂；从顶部裂开的称为顶裂，腰裂和顶裂总称为裂片，原因分析及解决方法：①药物本身弹性较强、纤维性药物或因含油类成分较多。

可加入糖粉以减少纤维弹性，加强黏合作用或增加油类药物的吸收剂，充分混匀后压片。

②黏合剂或润湿剂不当或用量不够，颗粒在压片时粘着力差。

影响片剂质量的主要原因及解决方法影响片剂质量的主要原因及解决方法整理及经验总结影响片剂质量的主要原因及解决方法主要原因:1、原材料特性的符合性2、药用赋形剂的使用比例，辅料的不一致性3、不合理的配方关系4、不合理的混合工艺，制粒工艺5、压片时使用的模具及设备不佳6、不良的压片工艺过程7、不适宜的生产环境一、片重差异主要原因解决方法1、下冲长度不一致，超差修差，差±5μm以内2、颗粒分层解决颗粒分层，减小粒度差3、压片机震动过大A、结构松动，装配不合理重新装配B、物料颗粒不均匀混匀，过筛C、压片机设置压力过大减小压力4、刮粉板不平或安装不良调平5、冲杆与转台冲杆孔间隙过大调小间隙6、颗粒中偶有异物引起加料器堵塞除去异物7、充填凸轮或轨道的磨损，充填机构更换，稳固不稳定8、追求产量，转速太高降低转速9、部分下冲未拉足保证所有下冲拉到底部10、颗粒过湿细粉过多干燥物料，减少细粉11、颗粒差异大均匀化12、颗粒流动不畅，加料堵塞加助流剂，改配方，疏通料斗13、较小的药片选用较大颗粒的物料适当的颗粒14、物料内物料存储量差异大控制在50%以内15、双面压片，两侧进料，速度不一致调一致16、带强迫加料器的，强迫加料器转速调一致与转轮转速不匹配17、下冲阻尼螺钉调整的阻尼力不佳重新调整二、粘冲：有细粉粘于冲头及模圈表面，致使片面不光洁、不平、有凹痕现象主要原因解决方法1、冲头表面损坏或表面光洁度降低更换冲头清洁冲头表面2、刻、冲字符设计不合理更换冲头3、颗粒过湿干燥颗粒4、药粉中含易吸潮成分加吸湿剂5、润滑剂不足或选型不当加大用量或更换新润滑剂6、环境湿度过大、湿度过高降低环境湿度三、裂片主要原因解决方法1、压片时有空气存在于药片当中调整压力、减慢车速、增加预压时间或用有预压的工艺2、冲模磨损严重更换冲模3、黏结剂选型不当或不足更换黏结剂或加量4、颗粒含水量过低增加含水量5、颗粒过细或过粗调整颗粒粒度6、颗粒中油类成分较多加吸油剂7、模具间隙太小、不能顺利排气更换模具四、松片主要原因解决方法1、压力不够增加压力2、受压时间太少、转速快延长受压时间、增加预压、减低转速3、冲头长短不齐调整冲头4、活络冲冲头发生松动进行紧固5、下冲杆掉冲紧固6、黏结剂选型不当或太少更换黏合剂或加量7、颗粒中润滑剂比例不当调节比例8、颗粒太干燥增加颗粒水分9、物料粉碎粒度不够、纤维性或高弹性粉碎粒度过100目筛、加强黏合剂、药物或油类成分多，混合不均吸油剂10、药片压制后，置空气中过久，受潮缩短放置时间五、变色及斑点主要原因解决方法1、颗粒受油脂或其他杂质污染杜绝油脂及杂质污染2、颗粒过硬或含糖品种及有色降低颗粒硬度、有色片剂用片剂颗粒易出现乙醇为润滑剂制粒3、颗粒过大或过小颗粒适宜4、冲模型面出现锈斑清除锈斑5、加料器与转台表面摩擦有金属细粉调节加料器高度随颗粒进入模孔6、冲头与模圈内壁发生摩擦调节模圈致有色金属粉末进入颗粒六、崩解迟缓主要原因解决方法1、黏结剂粘性太强或用量过多，更换黏结剂或降低用量颗粒过硬过粗2、崩解剂选型不当、用量不足更换崩解剂或加量疏水性润滑剂太多降低疏水性润滑剂3、压力过大、片子过硬减低压力七、刻字或线条不清晰主要原因解决方法1、冲模的字符设计、布置不合理更换字符2、冲模型面磨损或破坏更换冲模3、冲模尺寸过大或不够更换冲模4、预压力过大降低预压力粉末直接压片粉末直接压片的应用方法及其注意事项由于粉末直接压片具有较明显的优点，如工艺过程比较简单，不必制粒、干燥，产品崩解或溶出快，成品质量稳定，在国外约有40％的片剂品种已采用这种工艺生产。

压片机压片过程可能出现的问题及解决办法在压片机的压片过程中,有时会碰到裂片、松片、粘冲、崩解迟缓、片重差异等问题。

它不仅影响到片剂的外观质量，也直接影响其内在质量。

如片剂崩解迟缓，不能在药典规定的时限内完全崩解或溶解，影响药物的溶出、吸收和疗效.而片重差异不合要求，超出药典规定的限度，也影响片剂效用的发挥。

因而,研究和探讨压片过程中可能发生的问题，对于保证药品质量,提高生产工艺水平，革新操作技术具有重要意义。

本文根据药剂学的理论基础，同时荟萃多方经验。

在此基础上,结合生产实际中的亲身体会,试从生产要素诸方面，如物：颗粒的物理性状；机：压片机的机械条件；人:岗位工人的操作技能及环境空气的湿度等方面对压片中易出现的问题作一综述。

1 颗粒的物理性状颗粒的物理性状与其所含药物原料的性状所含水分、所用的赋形剂有关。

而这些因素加上颗粒制成后的粒度比例分布,均可对压片工艺造成影响。

（1）药物原料的形状对片剂的形成有一定关系。

凡属立方系的晶体一般可直接压片;而鳞片状、针状及球形晶体不易直接压片，应碎成细粉过80~100目筛后备用,否则压片中易发生裂片、松片，片剂表面不光。

特别当药物为有色物时，尤其注意粉碎过筛后制粒，以免压出的片剂表面产生斑点，致使外观不合要求。

(2)颗粒中的水分对片剂的形成及质量具有重要作用。

适量的水分能增加脆碎粒子的塑性变形，减少弹性有利于压片，硬度亦较好。

实践证明,维生素C片颗粒水分控制在1.5%～2％之间则易压片，而水分减至1%以下时，出现裂片、松片现象，即使片剂成形，通过数片板分装时，30％左右的片子出现毛角、片面松散等现象。

相反，水分超过3％时，又易产生粘冲现象。

一般解决水分过量颗粒的办法是采用去湿机,必要时重新干燥。

对完全干燥或水分不足的颗粒可根据药物本身的性质,采取自然吸湿或酌喷适宜浓度乙醇，静置或密闭吸湿5小时左右过筛后压片.如含结晶水的药物颗粒，结晶水失去过多时出现的裂片、松片、崩解迟缓等情况则可采用此法解决。

(一)裂片：片剂发生裂开的现象叫做裂片(常发生顶裂或腰裂)产生原因：片剂的弹性复原率(与物料性质有关)及压力分布不均匀是主要原因。

另外，粘合剂不当或用量不足、细粉过多、颗粒过干、加压过快均会造成裂片。

解决方法：换用塑性大的辅料，适度干燥，选择合适粘合剂与用量，减少细粉等。

(二)松片：指片剂的硬度不够，稍加触动即散碎的现象称为松片。

产生原因：与压力及粘合剂的用量等诸多因素有关。

解决方法：调整压力和适当增加粘合剂。

(三)粘冲：指片剂表面被冲头粘去一薄层或一小部分，造成片面粗糙不平或有凹痕的现象。

产生原因：颗粒不够干燥或物料易于吸潮、润滑剂选择不当或用量不足，以及冲头表面锈蚀或刻字粗糙不光等。

解决方法：应根据实际情况而定。

(四)片重差异超限：片剂的重量超出药典规定的重量差异允许的范围。

产生原因：①颗粒的流动性不好;②细粉过多或颗粒不均匀;③加料斗内物料时多时少;④冲头与模孔吻合不好。

----颗粒向模孔中填充不均匀。

解决方法：改善物料流动性等。

(五)崩解迟缓：指片剂不能在药典规定的时限内完全崩解或溶解1.崩解机理(1)片剂中可溶性成分多，因溶蚀而崩解;(2)“固体桥”溶解，结合力消失;(3)泡腾剂产气作用;(4)吸水膨胀(多数片剂)。

(5)润湿热2.影响崩解的因素毛细管理论公式：L2 = Rγcosθ/2η.t式中L：液体渗入毛细管的距离;R：毛细管半径;γ：液体的表面张力;θ:液体与毛细管的接触角;η：液体的黏度，t：时间。

由公式可知，影响介质渗入的主要参数有：毛细管数量(孔隙率)、毛细管半径、液体表面张力与接触角。

对四参数产生影响的主要因素是以下几方面(1)原辅料的可压性：原辅料的可压性好，片剂的崩解性能差，适量加入淀粉可增大片剂的空隙率，增加吸水性，有利于片剂的崩解;(2)颗粒的硬度：颗粒的硬度小影响片剂的孔隙率，近而影响片剂的崩解;(3)压片力：压力大，片剂的孔隙率及孔隙径小，片剂崩解速度慢;(4)表面活性剂：加入表面活性剂，改变物料的疏水性，增加润湿性，有利于片剂的崩解;(5)润滑剂：使用疏水性强的润滑剂，水分不易进入片剂，不利于片剂的崩解，硬脂酸镁;(6)粘合剂与崩解剂：粘合力越大，崩解时间越长，黏合剂粘合力大小顺序：明胶>阿拉伯胶>糖浆>淀粉浆。

片剂裂片的原因及解决方法片剂受到震动或经放置后从腰间裂开称“裂片”，从顶部脱落一层称“顶裂”。

其产生原因及解决办法为：1、压片物料细粉过多，或颗粒过粗、过细；或原料为针、片状结晶，且结晶过大，粘合剂未进入晶体内部引起裂片，可采用与松片相同的处理方法医学教育`网搜集整理。

2、颗粒中油类成分较多或药物含纤维成分较多时易引起裂片，可分别加用吸收剂或糖粉克服。

3、颗粒过干或药物失去过多结晶水引起裂片，可喷洒适量稀乙醇湿润，或与含水量较大的颗粒掺合后压片。

4、冲模不合要求，如模圈因磨擦而造成中间孔径大于口部直径，片剂顶出时易裂片。

冲头摩损向内卷边，上冲与模圈不吻合，压力不均匀，使片剂部分受压过大而造成顶裂，可更换冲模解决。

5、压力过大，或车速过快，颗粒中空气未逸出造成裂片，可调节压力或减慢车速克服。

一：松片松片是压片时经常遇到的问题，会影响压片与包衣。

松片主要与颗粒质量、压片机运行有密切的关系。

颗粒质量是压好片子的关键，因此，制粒工艺对于片剂质量尤为重要。

影响颗粒质量的因素主要有以下几方面：1. 中药材成分的影响。

如有些中药材中含有大量的纤维成分。

由于这些药材弹性大、黏性小，致使颗粒松散、片子硬度低。

对此，在实际操作中可采用适宜的溶媒及方法，将此类药材中的有效成分提取浓缩，再进行颗粒制备，以降低颗粒弹性，提高可压性，进而提高片剂硬度；对含油脂量大的药材，压片亦易引起松片，如果这些油脂属有效成分，制粒时应加入适量吸收剂(如碳酸钙)等来吸油，如果这些油脂为无效成分，可用压榨法或其他脱脂法脱脂，减少颗粒油量，增加其内聚力，从而提高片子硬度。

2. 中药材粉碎度的影响。

如果中药材细粉不够细，制成的颗粒黏结性不强，易使片剂松散。

因此，药粉要具有一定细度，这是制好颗粒、压好药片的前提。

3. 黏合剂与湿润剂的影响。

黏合剂与湿润剂在制粒中占有重要地位，其品种的选择和用量正确与否，都直接影响颗粒质量。

选择黏合剂、湿润剂应视药粉性质而定，如是全生药粉压片，应选择黏性强的黏合剂，如是全浸膏压片，而浸膏粉中树脂黏液质成分较多，则必须选用80％以上浓度的乙醇作湿润剂。

中药片剂粘冲是指中药制剂在生产或使用过程中出现的粘附在包装袋或药瓶内壁上的现象。

这种现象不仅影响了中药品的外观质量，还可能影响药效和药品的服用体验。

中药片剂粘冲的原因各种各样，但主要包括以下几个方面：1. 材料选择：中药片剂制备过程中所使用的原料药材料品质不良、含水量过高、混杂杂质等都会导致制剂粘附。

保证原料品质的稳定性和纯度对避免中药片剂粘冲至关重要。

2. 工艺技术：制剂的生产工艺中，如果烘干温度不够、时间过长或者压片工艺不完善，都可能导致制剂含水量不均匀或者含水过多，从而引起粘附的现象。

3. 包装材料：包装材料的选择和加工质量也是影响中药片剂粘冲的重要因素。

如果包装材料表面不光滑或者容易吸附水分，就容易造成中药片剂的粘附。

针对中药片剂粘冲的问题，可以从以下几个方面着手解决：1. 优化原料选用：对原料的选择要求更加严格，要求供应商提供高纯度、低含水量、无杂质的原料，从源头上杜绝制剂粘冲问题的发生。

2. 改良生产工艺：优化制剂的生产工艺，通过调整烘干温度、时间等参数，确保制剂的含水量均匀且在合适的范围内。

加强粉碎、筛分等步骤的控制，也能有效降低制剂粘冲的发生率。

3. 选用合适的包装材料：选择表面光滑、不易吸附水分的包装材料，并且在加工过程中要控制好包装材料的质量，以确保包装不会成为制剂粘附的隐患。

中药片剂粘冲是一个综合性问题，需要从原料选用、生产工艺到包装材料等多个环节进行全面的控制和管理。

只有全面优化制剂的生产全过程，才能有效避免中药片剂粘冲的问题。

作为写手，我个人认为只有深刻理解和全面掌握中药片剂粘冲的原因和解决方法，才能够更好地指导生产实践。

也需要更加注重原料和生产过程的质量管理，以确保中药片剂的品质和药效。

中药片剂粘冲是一个影响中药品质量的重要问题，对于中药行业来说，如何有效地解决这一问题是至关重要的。

随着中药产业的不断发展，各种新技术、新工艺不断涌现，中药品质管理也面临着新的挑战和机遇。

压片时产生松片，裂片，崩解时限及重量差异问题原因和解决办法中药片剂具有剂量准确、质量稳定、便于携带、服用方便等优点，在临床上被广泛使用。

但中药片剂生产操作技术性强，在生产过程中易出现松片、裂片、崩解度不合格等诸多质量问题。

一：松片松片是压片时经常遇到的问题，会影响压片与包衣。

松片主要与颗粒质量、压片机运行有密切的关系。

颗粒质量是压好片子的关键，因此，制粒工艺对于片剂质量尤为重要。

影响颗粒质量的因素主要有以下几方面：1. 中药材成分的影响。

如有些中药材中含有大量的纤维成分。

由于这些药材弹性大、黏性小，致使颗粒松散、片子硬度低。

对此，在实际操作中可采用适宜的溶媒及方法，将此类药材中的有效成分提取浓缩，再进行颗粒制备，以降低颗粒弹性，提高可压性，进而提高片剂硬度；对含油脂量大的药材，压片亦易引起松片，如果这些油脂属有效成分，制粒时应加入适量吸收剂（如碳酸钙）等来吸油，如果这些油脂为无效成分，可用压榨法或其他脱脂法脱脂，减少颗粒油量，增加其内聚力，从而提高片子硬度。

2. 中药材粉碎度的影响。

如果中药材细粉不够细，制成的颗粒黏结性不强，易使片剂松散。

因此，药粉要具有一定细度，这是制好颗粒、压好药片的前提。

3. 黏合剂与湿润剂的影响。

黏合剂与湿润剂在制粒中占有重要地位，其品种的选择和用量正确与否，都直接影响颗粒质量。

选择黏合剂、湿润剂应视药粉性质而定，如是全生药粉压片，应选择黏性强的黏合剂，如是全浸膏压片，而浸膏粉中树脂黏液质成分较多，则必须选用80％以上浓度的乙醇作湿润剂。

黏合剂用量太少，则颗粒细粉过多，会产生松片。

4. 颗粒中水分的影响。

颗粒中的水分对片剂有很大影响，适量的水分能增加脆碎粒子的塑性变形，减少弹性，有利于压片，而过干的颗粒弹性大、塑性小，难以被压成片。

但如果含水量太高，也会使药片松软，甚至黏冲或堵塞料斗，从而影响压片。

故每一种中药片剂其颗粒含水量必须控制在适宜范围。

另外，如果由于压片机运行时压力不足、压片机运行转速过快、冲头长短不齐而出现松片现象，可适当调大压力或减慢转速、更换冲头。

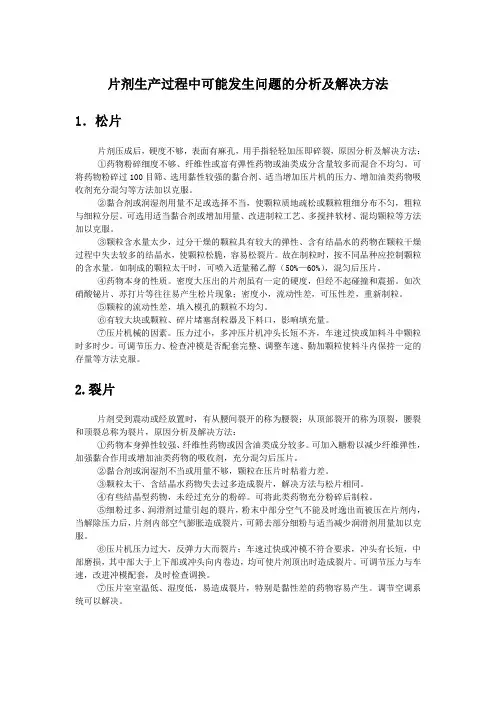

片剂生产过程中可能发生问题的分析及解决方法1．松片片剂压成后，硬度不够，表面有麻孔，用手指轻轻加压即碎裂，原因分析及解决方法：①药物粉碎细度不够、纤维性或富有弹性药物或油类成分含量较多而混合不均匀。

可将药物粉碎过100目筛、选用黏性较强的黏合剂、适当增加压片机的压力、增加油类药物吸收剂充分混匀等方法加以克服。

②黏合剂或润湿剂用量不足或选择不当，使颗粒质地疏松或颗粒粗细分布不匀，粗粒与细粒分层。

可选用适当黏合剂或增加用量、改进制粒工艺、多搅拌软材、混均颗粒等方法加以克服。

③颗粒含水量太少，过分干燥的颗粒具有较大的弹性、含有结晶水的药物在颗粒干燥过程中失去较多的结晶水，使颗粒松脆，容易松裂片。

故在制粒时，按不同品种应控制颗粒的含水量。

如制成的颗粒太干时，可喷入适量稀乙醇（50%—60%），混匀后压片。

④药物本身的性质。

密度大压出的片剂虽有一定的硬度，但经不起碰撞和震摇。

如次硝酸铋片、苏打片等往往易产生松片现象；密度小，流动性差，可压性差，重新制粒。

⑤颗粒的流动性差，填入模孔的颗粒不均匀。

⑥有较大块或颗粒、碎片堵塞刮粒器及下料口，影响填充量。

⑦压片机械的因素。

压力过小，多冲压片机冲头长短不齐，车速过快或加料斗中颗粒时多时少。

可调节压力、检查冲模是否配套完整、调整车速、勤加颗粒使料斗内保持一定的存量等方法克服。

2.裂片片剂受到震动或经放置时，有从腰间裂开的称为腰裂；从顶部裂开的称为顶裂，腰裂和顶裂总称为裂片，原因分析及解决方法：①药物本身弹性较强、纤维性药物或因含油类成分较多。

可加入糖粉以减少纤维弹性，加强黏合作用或增加油类药物的吸收剂，充分混匀后压片。

②黏合剂或润湿剂不当或用量不够，颗粒在压片时粘着力差。

③颗粒太干、含结晶水药物失去过多造成裂片，解决方法与松片相同。

④有些结晶型药物，未经过充分的粉碎。

可将此类药物充分粉碎后制粒。

⑤细粉过多、润滑剂过量引起的裂片，粉末中部分空气不能及时逸出而被压在片剂内，当解除压力后，片剂内部空气膨胀造成裂片，可筛去部分细粉与适当减少润滑剂用量加以克服。
