电气图识读

电气接线图怎么看？电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。

同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。

4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。

（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。

接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。

看懂接线图先得了解接线图的绘制规则和内容。

接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。

所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。

接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。

凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。

接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

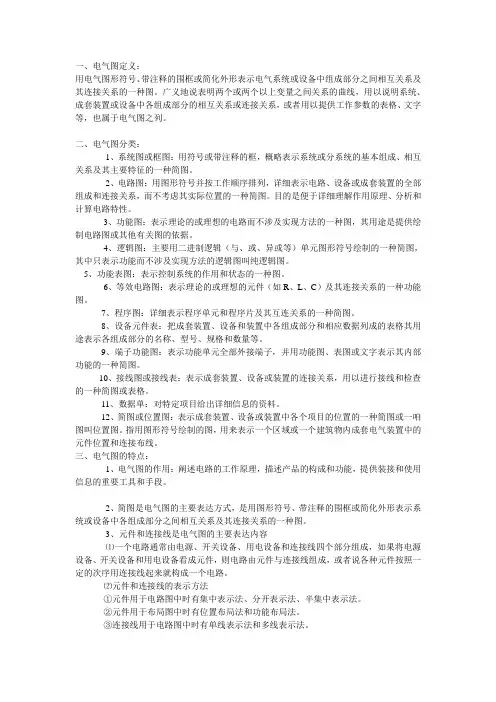

一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

11、数据单：对特定项目给出详细信息的资料。

12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。

指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。

三、电气图的特点：1、电气图的作用：阐述电路的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。

2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。

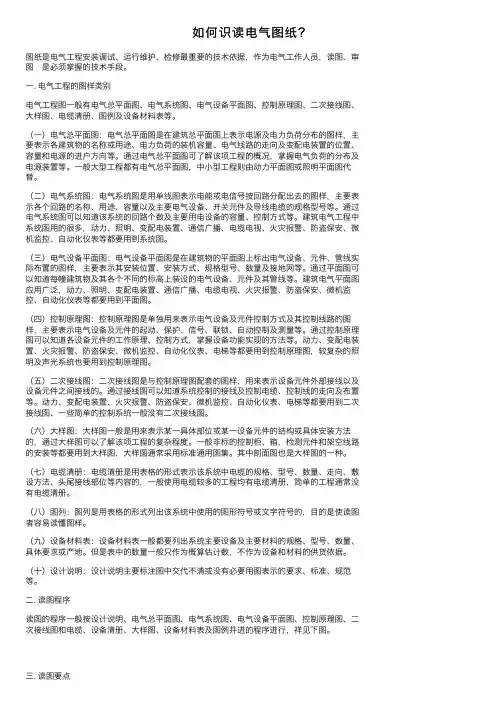

如何识读电⽓图纸？图纸是电⽓⼯程安装调试、运⾏维护、检修最重要的技术依据，作为电⽓⼯作⼈员，读图、审图是必须掌握的技术⼿段。

⼀. 电⽓⼯程的图样类别电⽓⼯程图⼀般有电⽓总平⾯图、电⽓系统图、电⽓设备平⾯图、控制原理图、⼆次接线图、⼤样图、电缆清册、图例及设备材料表等。

（⼀）电⽓总平⾯图：电⽓总平⾯图是在建筑总平⾯图上表⽰电源及电⼒负荷分布的图样，主要表⽰各建筑物的名称或⽤途、电⼒负荷的装机容量、电⽓线路的⾛向及变配电装置的位置、容量和电源的进户⽅向等。

通过电⽓总平⾯图可了解该项⼯程的概况，掌握电⽓负荷的分布及电源装置等。

⼀般⼤型⼯程都有电⽓总平⾯图，中⼩型⼯程则由动⼒平⾯图或照明平⾯图代替。

（⼆）电⽓系统图：电⽓系统图是⽤单线图表⽰电能或电信号按回路分配出去的图样，主要表⽰各个回路的名称、⽤途、容量以及主要电⽓设备、开关元件及导线电缆的规格型号等。

通过电⽓系统图可以知道该系统的回路个数及主要⽤电设备的容量、控制⽅式等。

建筑电⽓⼯程中系统图⽤的很多，动⼒、照明、变配电装置、通信⼴播、电缆电视、⽕灾报警、防盗保安、微机监控、⾃动化仪表等都要⽤到系统图。

（三）电⽓设备平⾯图：电⽓设备平⾯图是在建筑物的平⾯图上标出电⽓设备、元件、管线实际布置的图样，主要表⽰其安装位置、安装⽅式、规格型号、数量及接地⽹等。

通过平⾯图可以知道每幢建筑物及其各个不同的标⾼上装设的电⽓设备、元件及其管线等。

建筑电⽓平⾯图应⽤⼴泛，动⼒、照明、变配电装置、通信⼴播、电缆电视、⽕灾报警、防盗保安、微机监控、⾃动化仪表等都要⽤到平⾯图。

（四）控制原理图：控制原理图是单独⽤来表⽰电⽓设备及元件控制⽅式及其控制线路的图样，主要表⽰电⽓设备及元件的起动、保护、信号、联锁、⾃动控制及测量等。

通过控制原理图可以知道各设备元件的⼯作原理、控制⽅式，掌握设备功能实现的⽅法等。

动⼒、变配电装置、⽕灾报警、防盗保安、微机监控、⾃动化仪表、电梯等都要⽤到控制原理图，较复杂的照明及声光系统也要⽤到控制原理图。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

电气原理图的识读
电气原理图的识读是电气工程中非常重要的一项技能。

在识读电气原理图时，需要注意不要只看标题，而要仔细阅读每个元件的符号、连线以及注释等信息。

以下是一些建议以帮助理解电气原理图。

首先，要了解电气符号的含义。

电气原理图中常用的符号有电源、开关、灯泡、电阻、电感、电容、传感器、继电器等等。

每个符号代表不同的电气元件，需要通过学习和掌握这些符号的含义来理解原理图。

其次，要注意连线的走向和表示方式。

线的走向通常代表了电流的流动方向，例如水平线表示电流的平行流动，垂直线表示电流的垂直流动。

连线中的箭头则表示电流的流向。

此外，还需要注意连线的交叉、并联、串联等连接方式，以便正确理解电路的结构。

另外，注释也是理解电气原理图的重要线索。

注释可以包括元件的名称、数值、工作条件等信息。

通过仔细阅读注释，可以了解到具体元件的功能和特性，从而更好地理解整个电路的工作原理。

总之，在识读电气原理图时，不要只关注标题，而要全面了解每个元件的符号、连线和注释等信息。

通过掌握符号的含义、理解连线的走向和表示方式，以及仔细阅读注释，可以更好地理解电气原理图并应用于实际工程中。

课题第四章电气图的识读第一节试图的基本方法和步骤授课班级授课时数1学时授课类型新授课授课教师教学目标知识目标1．初步认识识图的基本方法和步骤。

2．理解识图的基本方法和步骤。

3．掌握识图的基本方法和步骤方法。

能力目标掌握识图的基本方法。

掌握识图的基本步骤。

情感目标通过对识图的基本方法和步骤的学习，培养对本门课程的学习兴趣。

打好识图基础。

增加同学对本门课程的认识。

教法讲解、启发、引导及适当实物演示教材分析重点识图的基本方法和步骤。

难点识图的基本方法和步骤的。

教具根据教学资源选择相关图片或者幻灯片。

板书设计第四章电气图的识读第一节试图的基本方法和步骤一、基本方法1．结合电工基础知识识图2．结合电器元件的结构和工作原理识图3．结合典型电路识图4．结合有关图纸说明识图5．结合电气图的识图要求识图二、基本步骤1．看图纸说明2．看主标题栏3．看电路图4．看接线图5．看平面布置图和剖面图教学过程教学环节教学内容教学调控时间分配本章简介引入前三章介绍了电气图的基本知识，本章将着重介绍电气图的识读方法与步骤，并通过实例把前面所学的知识与识图实践结合起来，达到正确、快速识图的目的。

在实际生产的各个领域中，所有电路如输变配电、电力拖动和照明等，都是建立在电工基础理论之上的。

因此，要想准确、迅速地看懂电气图，必须具备一定的电工基础知识。

教师简介5分钟教学环节教学内容教学调控时间分配新授课一、基本方法1．结合电工基础知识识图2．结合电器元件的结构和工作原理识图3．结合典型电路识图4．结合有关图纸说明识图5．结合电气图的识图要求识图二、基本步骤1．看图纸说明2．看主标题栏3．看电路图4．看接线图5．看平面布置图和剖面图理论讲解理论讲解15分钟15分钟教学环节教学内容教学调控时间分配巩固练习课后小结课后作业复习识图的基本方法和步骤.总结识图的基本方法和步骤。

识图的基本方法和步骤。

师生互动10分钟课后回顾课题第四章电气图的识读第二节机床电气图的识读授课班级授课时数2学时授课类型新授课授课教师教学目标知识目标1．掌握机床电气控制电路图的识读方法。

大神教你如何看懂电气图一、电气施工图识图一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的熟悉，从整体上理解图纸的概况和所要表述的重点。

2．看概略图和框图由于概略图和框图只是概略表明系统或分系统的基本组成、彼此关系及其主要特征，因此紧接着就要具体看电路图，才能搞清它们的工作原理。

概略图和框图多采纳单线图，只有某些380／220V低压配电系统概略图才部分地采纳多线图表明。

3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，知道电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的按序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经操纵电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的操纵关系，注重电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的彼此联系和操纵关系及其动作情况等。

同时还要知道辅助电路和主电路之间的彼此关系，进而搞清楚整个电路的工作原理和来龙去脉。

4．电路图与接线图对比起来看接线图和电路图互相对比看图，可帮助看清楚接线图。

读接线图时，要按照端子标记、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路彼此连接必需通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

电气识图基础知识_识读电气图的基本方法和步骤电气识图基础知识_识读电气图的基本方法和步骤1. 识读电气图的基本方法有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1)结合电工、电子技术基础知识看图在实际生产的各个领域中，所有电路(如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等)都是建立在电工、电子技术理论基础之上的。

因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。

例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。

2)结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等;电力拖动电路中常用的各种继电器、接触器和各种控制开关等;电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。

3)结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路;晶体管整流、振荡和放大电路;晶闸管触发电路;脉冲与数字电路等。

不管多么复杂的电路，几乎都是由若干典型电路组成的。

因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。

4)结合有关图纸说明看图图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。

绘制、识读电气电路图时应遵循的基本原则(1)电路图一般分电源电路、主电路和帮助电路三部分绘制。

1)电源电路画成水平线，三相沟通电源相序L1、L2、L3自上而下依次画出，中性线N和爱护地线PE依次画在相线之下。

直流电源的“+”端画在上方，“-”端在下方画出。

电源开关要水平画出。

2)主电路是指受电的动力装置及掌握、爱护电器的支路等，它由主熔断器、接触器的主触头、热继电器的热元件以及电动机等组成。

主电路通过的电流是电动机的工作电流，电流较大。

主电路图要画在电路图的左侧并垂直电源电路。

3)帮助电路一般包括掌握主电路工作状态的掌握电路，显示主电路工作状态的指示电路，供应机床设备局部照明的照明电路等。

它由主令电器的触头、接触器线圈及帮助触头、继电器线图及触头、指示灯和照明灯等组成。

帮助电路通过的电流都较小，一般不超过5A。

画帮助电路时，帮助电路要跨接在两相电源线之间，一般根据掌握电路、指示电路和照明电路的挨次依次垂直画在主电路图的右侧，且电路中与下方电源线相连的耗能元件（如接触器和继电器的线圈、指示灯、照明灯等）要画在电路图的下方，而电器的触头要画在耗能元件与上方电源线之间。

为读图便利，一般应根据自左至右、自上而下的排列来表示操作的挨次。

(2)电路图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。

读图时，应从触头的常态位置动身。

(3)电路图中，不画各电器元件实际的形状图，而采纳国家统一规定的电气图形符号画出。

(4)电路图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起的作用分画在不同电路中，但它们的动作却是相互关联的，因此必需标注相同的文字符号。

若图中相同的电器较多时，需要在电器文字符号后面加注不同的数字以示区分，如KM1、KM2等。

(5)画电路图时，应尽可能削减线条和避开线条交叉。

对有直接电联系的交叉导线连接点，要用小黑圆点表示；无直线电联系的交叉导线则不画小黑圆点。
