任务4 路基土石方计算与调配在公路工程项目中，路基土石方数量十分可观，它是公路工程项目的一项主要指标，直接影响公路建设的造价、工期、用地等许多方面。
土石方的数量及其调配，关系着取土或弃土地点、公路用地范围，同时对工程造价、所需劳动力和机具设备的数量以及施工期限有较大影响。
土石方数据计算与调配的主要任务是计算每公里路段的土石方数量和全线总土石方工程数量，合理调配挖方的利用和填方的来源及运距，为编制工程预（概）算、确定合理的施工方案以及计量支付提供依据。
由于自然地面起伏多变，填挖体积不可能是一个简单的几何体，若按地面的起伏变化来进行土石方数量的计算，不仅繁杂，而且实用意义不大。
因此，在公路的测设过程中，土石方的计算通常采用近似方法，计算精度视工程的要求而定。
一般情况下，横断面的面积以m2为单位，可取小数后一位，土石方的体积以m3为单位，可取至整数。
一、横断面面积计算路基填挖的断面积是指断面图中地面线与路基设计线所围成的面积，包括填方区域面积与挖方区域面积，在断面面积计算时，填方与挖方应分别考虑。
常用的断面面积计算方法有积距法、坐标法、几何图形法和混合法。
1、积距法积距法的原理是把断面面积垂直分割成宽度相等的若干条块，由于每一条块的宽度相等，所以在计算面积时，只需量取每一条块的平均高度，然后乘以宽度，即可得出每一条块的面积，如图3-12所示。
其计算公式为：（3-1）式中：——横断面面积，；——横断面所分成的三角形或梯形条块的宽度，通常用1m或2m；——横断面所分成的三角形或梯形条块的平均高度，m。
图3-12 积距法计算示意图图3-13 坐标法由此可见，积距法求面积就是在实际操作中转化为量取的累加值，这种操作可以使用分规按顺序由左到右连续量取每一条块的平均高度，分规最后的累计高就是，将条块宽度乘以累计高度即为填或挖的面积。
积距法也可以用厘米格纸拆成窄条作为量尺，每量一次在窄条上画好标记，从开始到最后标记的累计距离就是，然后乘以条块宽度即为所求面积。

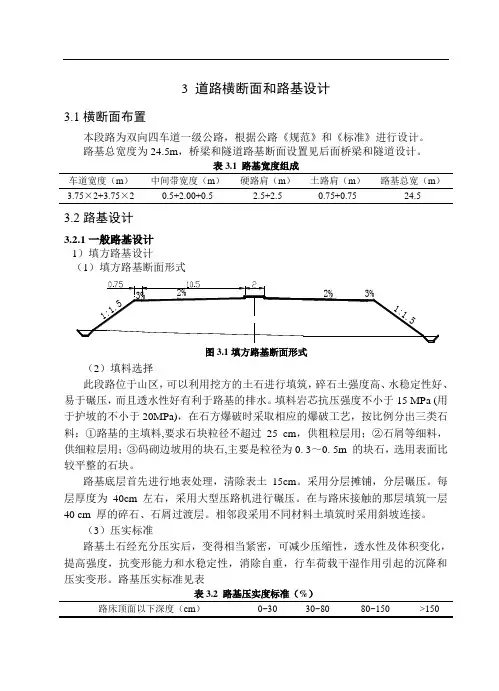

3道路横断面设计和路基设计3.1横断面布置及超高3.1.1路基横断面布置公路横断面的组成和各部分尺寸要根据设计交通量、交通组成、设计车速、地形条件等因素确定，在满足交通、环境、公用设施管线敷设及排水要求的前提下，经济合理的确定各组成部分的宽度以及相互之间和位置与高差，尽量做到用地省、投资少、使道路发挥其最大的经济效益和社会效益。
本设计路段路基按四车道高速公路标准设计，采用整体式断面，路基全宽设计为28.0m ，其各部分组成为：单向行车道2×7.5m ，左侧路缘带为0.75m ，硬路肩3.5m （含有侧路缘带0.5m ），两侧土路肩0.75m 中央分隔带为3.0m 。
路基横断面布置见图3.1。
肩带道 停车道带道肩停车道 用地范围分隔带图3.1 路基横断面布置图3.1.2路基横坡本着有利于排水、施工和行车的原则，根据《公路路线设计规范》（JTJ 011-94）中的原则，行车道、路缘带及硬路肩横坡取为2.0%，土路肩要比路拱横坡大1.0～2.0%，所以土肩取为4%。
3.1.3路基超高及加宽查《公路工程技术标准》（JTJ B01-2003）3.0.14，不设超高的最小半径如下表（3.1）。
本设计路段设计车速为120km/h ，有一处平曲线半径小于5500m ，因此需设置路基超高，根据公路工程技术标准的有关规定和相关计算，超高横坡度采用4%。
1）圆曲线半径确定本设计路段圆曲线半径R=1500m ，设计车速为120km/h 。
根据表（3.2）可取i=4%。
表3.2 i取值表2）超高缓和段的确定超高缓和段的长度主要从两个方面来考虑：一是从行车舒适性来考虑，缓和段长度越长越好；二是从横向排水来考虑，缓和段长度短些好，特别是路线纵坡较小时，更应注意排水的要求。
新建高速公路一般采用绕中央分隔带边缘旋转，超高渐变率D=1/200，所以超高缓和段长度为由式（3－1）计算。
p B L ic ∆'= （3－1） 式中 c L —超高缓和段长度，m ；B '—旋转轴至行车道外侧边缘的宽度，m ； i ∆—超高坡度与路拱坡度的代数差，%； P —超高渐变率。
