3.3 路基横断面设计

简述横断面设计的基本方法和步骤横断面设计是指地面高程在一定路段上的变化情况，并将其表达为一条横断面图。

下面是10条关于简述横断面设计的基本方法和步骤：1. 收集原始数据：需要收集一些原始数据，包括道路的长度、宽度以及与道路相关的其他因素，如交通流量、排水等。

2. 划定设计区域：确定需要进行横断面设计的具体路段，并根据实际情况确定设计区域的起点和终点。

3. 制定采样间距：根据需要进行横断面设计的精度要求和实际情况，确定采样点的间距。

一般来说，采样点的间距应均匀分布在设计区域内。

4. 实地测量采样点：根据划定的采样间距，在实际路段上测量每个采样点的高程，并记录下来。

5. 构建横断面图：根据测量数据，绘制横断面图。

可以使用专业的绘图软件或手工绘制，将测量点连接起来，形成横断面曲线。

6. 分析横断面特征：对绘制的横断面图进行分析，了解路段的地形特征。

可以观察横断面曲线的变化趋势，寻找出高程变化较大的区域。

7. 设计地形平整化措施：根据横断面特征和设计要求，提出地形平整化的措施。

这些措施可以包括填方、挖方、边坡修整等。

8. 优化设计方案：根据实际情况和设计要求，对地形平整化措施进行优化。

需要考虑各种因素，如地质条件、施工便利性、经济性等。

9. 进行交叉检查：设计完成后，需要进行交叉检查，确保设计方案的合理性和准确性。

可以与其他专业人士进行讨论和审核。

10. 编制设计报告：需要将横断面设计的过程和结果编制成设计报告。

报告中应包括设计方案、设计计算、图纸等内容，以便后续工作的参考和实施。

以上是关于横断面设计的基本方法和步骤的简述。

在实际设计过程中，还需要考虑更多的因素和细节，以确保设计的效果和质量。

第四章横断面设计【本章学习要点】本章主要学习横断面的组成及类型，公路建筑限界，路基边坡的确定，横断面设计方法，路基土石方数量计算及调配。

公路中线的法线方向剖面图称为公路横断面图。

公路横断面设计是根据行车对公路的要求，结合当地的地形、地质、气候、水文等自然因素，确定横断面的形式、各组成部分的位置和尺寸。

设计的目的是保证足够的断面尺寸、强度和稳定性，使之经济合理，同时为路基土石方工程数量计算、公路的施工和养护提供依据。

第一节路基横断面一、标准横断面高速公路和一级公路的路基横断面上下行用中央分隔带分开，其横断面由行车道、中间带、路肩以及紧急停车带、爬坡车道、变速车道等组成，如图4—1a所示。

二、三、四级公路的路基横断面由行车道、路肩以及错车道组成，如图4—1b所示。

a 高速公路及一级公路横断面b 二、三、四级公路横断面图 4-1 各级公路标准横断面图我国《标准》规定路基宽度、行车道宽度见表4-1。

一般情况下采用表4-1中的“一般值”，只有在地形特别困难和其他特殊情况限制时，局部路段才能使用“变化值”。

二、典型横断面公路典型横断面如图4—2所示。

a)b)c)h)d)e)g)图4-2 路基典型横断面一般路堤；挖方路基；半填半挖路基；沿河路堤；矮墙路堤；挡土墙路基；砌石路基；护肩路基；护脚路基；吹（填）砂（粉煤灰）路基(一)一般路堤路基填土高度小于 20m 大于0.5m 的路堤称为一般路堤；路基填土高度小于 0.5m 的路堤称为矮路堤，矮路堤必须在边坡坡脚处设计边沟。

当地面横坡度不陡于1∶5 时，可以直接填筑路基，地基可不予处理；当地面横坡度陡于1∶5 时，地基必须挖成台阶，台阶宽度不小于 1m ,台阶的底面应向内倾斜2%～4%，台阶的高度，填土时视分层填筑的高度而定，一般每层不大于 0.5m ；当地面横坡度陡于1∶2 时，除地基应挖成台阶外，还应设置支挡工程。

(二)一般路堑当路基挖方深度小于20m，一般地质条件下的路堑称为一般路堑。

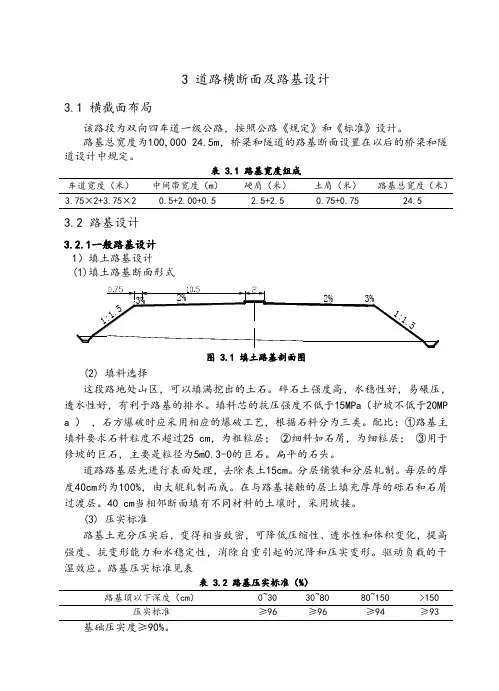

3 道路横断面及路基设计3.1 横截面布局该路段为双向四车道一级公路，按照公路《规定》和《标准》设计。

路基总宽度为100,000 24.5m，桥梁和隧道的路基断面设置在以后的桥梁和隧道设计中规定。

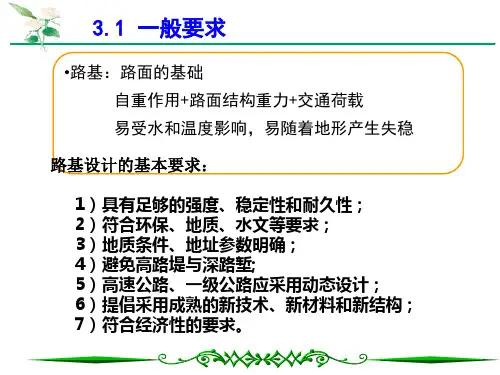

表 3.1 路基宽度组成车道宽度（米）中间带宽度（m）硬肩（米）土肩（米）路基总宽度（米）3.75×2+3.75×2 0.5+2.00+0.5 2.5+2.5 0.75+0.75 24.53.2 路基设计3.2.1一般路基设计1）填土路基设计(1)填土路基断面形式图 3.1 填土路基剖面图(2) 填料选择这段路地处山区，可以填满挖出的土石。

碎石土强度高，水稳性好，易碾压，透水性好，有利于路基的排水。

填料芯的抗压强度不低于15MPa（护坡不低于20MP a ），石方爆破时应采用相应的爆破工艺，根据石料分为三类。

配比：①路基主填料要求石料粒度不超过25 cm，为粗粒层；②细料如石屑，为细粒层；③用于修坡的巨石，主要是粒径为5m0.3-0的巨石。

扁平的石头。

道路路基层先进行表面处理，去除表土15cm。

分层铺装和分层轧制。

每层的厚度40cm约为100%，由大辊轧制而成。

在与路基接触的层上填充厚厚的砾石和石屑过渡层。

40 cm当相邻断面填有不同材料的土壤时，采用坡接。

(3) 压实标准路基土充分压实后，变得相当致密，可降低压缩性、透水性和体积变化，提高强度、抗变形能力和水稳定性，消除自重引起的沉降和压实变形。

驱动负载的干湿效应。

路基压实标准见表表 3.2 路基压实标准（%）路基顶以下深度（cm）0~30 30~80 80~150 >150 压实标准≥96 ≥96 ≥94 ≥93 基础压实度≥90%。

2）开挖路基设计(1) 开挖路基断面形式图 3.2 开挖路基剖面图（2）开挖路基的处理在半填半挖的路段，开挖面积多挖多40cm压，使底部回弹模量相同。

在全开挖的路段，只挖了充足的空间，用底基水泥粉煤灰碎石进行找平处理。
