路基横断面设计

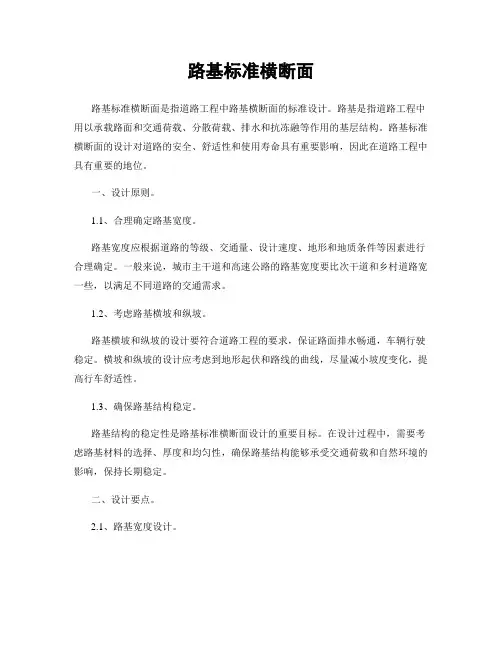

路基标准横断面路基标准横断面是指道路工程中路基横断面的标准设计。

路基是指道路工程中用以承载路面和交通荷载、分散荷载、排水和抗冻融等作用的基层结构。

路基标准横断面的设计对道路的安全、舒适性和使用寿命具有重要影响，因此在道路工程中具有重要的地位。

一、设计原则。

1.1、合理确定路基宽度。

路基宽度应根据道路的等级、交通量、设计速度、地形和地质条件等因素进行合理确定。

一般来说，城市主干道和高速公路的路基宽度要比次干道和乡村道路宽一些，以满足不同道路的交通需求。

1.2、考虑路基横坡和纵坡。

路基横坡和纵坡的设计要符合道路工程的要求，保证路面排水畅通，车辆行驶稳定。

横坡和纵坡的设计应考虑到地形起伏和路线的曲线，尽量减小坡度变化，提高行车舒适性。

1.3、确保路基结构稳定。

路基结构的稳定性是路基标准横断面设计的重要目标。

在设计过程中，需要考虑路基材料的选择、厚度和均匀性，确保路基结构能够承受交通荷载和自然环境的影响，保持长期稳定。

二、设计要点。

2.1、路基宽度设计。

路基宽度设计需要考虑到道路的功能等级、交通量和车辆类型等因素。

一般来说，城市主干道和高速公路的路基宽度要比次干道和乡村道路宽一些，以满足不同道路的交通需求。

2.2、路基横坡和纵坡设计。

路基横坡和纵坡的设计要考虑到道路的曲线和地形起伏，保证路面排水畅通，车辆行驶稳定。

横坡和纵坡的设计应尽量减小坡度变化，提高行车舒适性。

2.3、路基结构设计。

路基结构的设计需要考虑到路基材料的选择、厚度和均匀性等因素，确保路基结构能够承受交通荷载和自然环境的影响，保持长期稳定。

三、设计实例。

以某城市主干道为例，设计路基标准横断面。

根据道路的等级和交通量，确定路基宽度为20米，横坡为2%。

考虑到道路的曲线和地形起伏，设计纵坡为1%。

路基结构采用碎石路基，厚度为0.5米，保证路基结构的稳定性。

四、总结。

路基标准横断面的设计是道路工程中非常重要的一环，直接关系到道路的安全、舒适性和使用寿命。

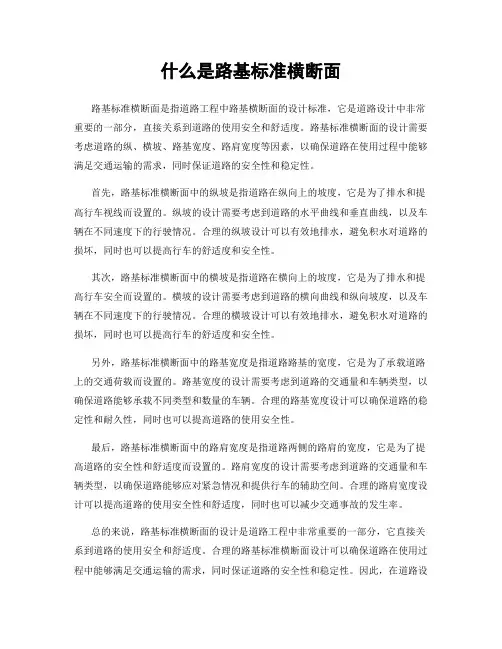

什么是路基标准横断面路基标准横断面是指道路工程中路基横断面的设计标准，它是道路设计中非常重要的一部分，直接关系到道路的使用安全和舒适度。

路基标准横断面的设计需要考虑道路的纵、横坡、路基宽度、路肩宽度等因素，以确保道路在使用过程中能够满足交通运输的需求，同时保证道路的安全性和稳定性。

首先，路基标准横断面中的纵坡是指道路在纵向上的坡度，它是为了排水和提高行车视线而设置的。

纵坡的设计需要考虑到道路的水平曲线和垂直曲线，以及车辆在不同速度下的行驶情况。

合理的纵坡设计可以有效地排水，避免积水对道路的损坏，同时也可以提高行车的舒适度和安全性。

其次，路基标准横断面中的横坡是指道路在横向上的坡度，它是为了排水和提高行车安全而设置的。

横坡的设计需要考虑到道路的横向曲线和纵向坡度，以及车辆在不同速度下的行驶情况。

合理的横坡设计可以有效地排水，避免积水对道路的损坏，同时也可以提高行车的舒适度和安全性。

另外，路基标准横断面中的路基宽度是指道路路基的宽度，它是为了承载道路上的交通荷载而设置的。

路基宽度的设计需要考虑到道路的交通量和车辆类型，以确保道路能够承载不同类型和数量的车辆。

合理的路基宽度设计可以确保道路的稳定性和耐久性，同时也可以提高道路的使用安全性。

最后，路基标准横断面中的路肩宽度是指道路两侧的路肩的宽度，它是为了提高道路的安全性和舒适度而设置的。

路肩宽度的设计需要考虑到道路的交通量和车辆类型，以确保道路能够应对紧急情况和提供行车的辅助空间。

合理的路肩宽度设计可以提高道路的使用安全性和舒适度，同时也可以减少交通事故的发生率。

总的来说，路基标准横断面的设计是道路工程中非常重要的一部分，它直接关系到道路的使用安全和舒适度。

合理的路基标准横断面设计可以确保道路在使用过程中能够满足交通运输的需求，同时保证道路的安全性和稳定性。

因此，在道路设计中，需要充分考虑到纵、横坡、路基宽度、路肩宽度等因素，以确保道路的设计符合标准，满足实际的使用需求。

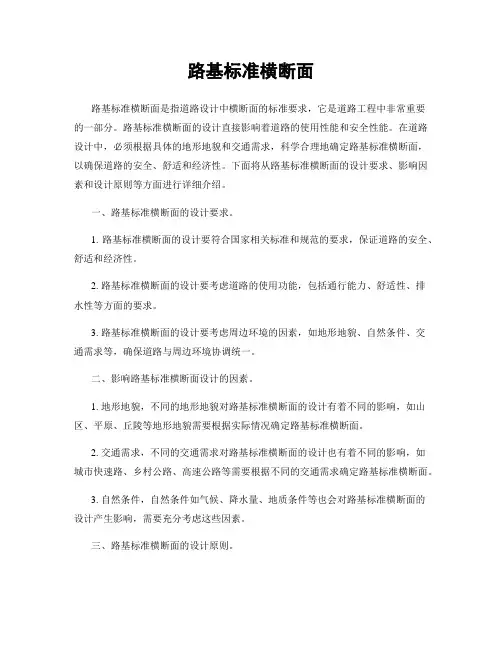

路基标准横断面路基标准横断面是指道路设计中横断面的标准要求，它是道路工程中非常重要的一部分。

路基标准横断面的设计直接影响着道路的使用性能和安全性能。

在道路设计中，必须根据具体的地形地貌和交通需求，科学合理地确定路基标准横断面，以确保道路的安全、舒适和经济性。

下面将从路基标准横断面的设计要求、影响因素和设计原则等方面进行详细介绍。

一、路基标准横断面的设计要求。

1. 路基标准横断面的设计要符合国家相关标准和规范的要求，保证道路的安全、舒适和经济性。

2. 路基标准横断面的设计要考虑道路的使用功能，包括通行能力、舒适性、排水性等方面的要求。

3. 路基标准横断面的设计要考虑周边环境的因素，如地形地貌、自然条件、交通需求等，确保道路与周边环境协调统一。

二、影响路基标准横断面设计的因素。

1. 地形地貌，不同的地形地貌对路基标准横断面的设计有着不同的影响，如山区、平原、丘陵等地形地貌需要根据实际情况确定路基标准横断面。

2. 交通需求，不同的交通需求对路基标准横断面的设计也有着不同的影响，如城市快速路、乡村公路、高速公路等需要根据不同的交通需求确定路基标准横断面。

3. 自然条件，自然条件如气候、降水量、地质条件等也会对路基标准横断面的设计产生影响，需要充分考虑这些因素。

三、路基标准横断面的设计原则。

1. 安全第一，路基标准横断面的设计首先要保证道路的安全性能，包括车辆行驶安全、行人通行安全等方面。

2. 舒适性，路基标准横断面的设计要保证道路的舒适性能，包括车辆行驶舒适、路面平整等方面。

3. 经济性，路基标准横断面的设计要尽可能节约材料、减少工程量，保证道路的经济性能。

综上所述，路基标准横断面的设计是道路工程中非常重要的一环，它直接关系到道路的使用性能和安全性能。

在设计路基标准横断面时，需要充分考虑地形地貌、交通需求、自然条件等因素，保证符合国家相关标准和规范的要求，确保道路的安全、舒适和经济性。

希望各位工程师在进行道路设计时，能够严格按照标准要求，科学合理地确定路基标准横断面，为人民群众提供更加安全、舒适的道路出行环境。

第二章路基设计2.1路基设计2.1.1 路基横断面布置由横断面设计（查《公路工程技术标准》（JTGB01—2003））部分可知，路基宽度为7m，其中路面跨度为6.00m，土路肩宽度为0.5×2=1.0m。

；路面横坡为1.5%，土路肩横坡为2.5%.图2-1 路基横断面图2.1.2 路基最小填土高度拟建道路为四级公路，双向两车道，设计车速20km/h。

根据《公路路基设计规范》JT GD 30-2004,路基宽查表，选用一般值7m。

为整体断面形式，车道宽3m，土路肩为0.5m。

其标准横断面形式见设计图纸。

该工程位于平原微丘区地下水位于路面下，临界高度Ho>H，路基保持干燥状态，查路堤边坡坡度表，取边坡坡度1：1.5.直线形边坡。

路堤填料与压实标准：路基压实采用重型压实标准，压实度应符合《公路工程技术标准》（JTG B01—2003）表4.0.4的要求.表2-1 路床土最小强度和压实标准表2-2 路堤土最小强度和压实标准2.1.3 路基处理(1) 一般路基处理原则：路基河塘地段，先围堰清淤、排水，然后将原地面开挖成台阶状，并回填灰土至原水面，路基底部采用石灰土处理，路床顶面以下0-80cm采用石灰土处理；路基高度≤2.0m路段，清除耕植后，将原地面挖至25cm深压实后才可填筑，路床顶面以下均采用掺石灰土处理；路基高度>2.0m 的路段，路床顶面以下0-60cm采用石灰土处理层,对于路基中部填土的掺灰,又施工建立根据具体情况,在保证路基压实度的前提下,决定处理的土层及掺灰量。

(2) 路床处理（（JTJ013—95）《公路路基设计规范》）①路床土质应均匀、密实、强度高，上路床压实度达不到要求时，必须采取晾晒，掺石灰等技术措施。

路床顶面横坡应与路拱坡度一致。

②挖方地段的路床为岩石或土基良好时，可直接利用作为路床，并应整平，碾压密实。

地质条件不良或土质松散，渗水，湿软，强度低时，应采取防水，排水措施或掺石灰处理或换填渗水性土等措施，处理深度可视具体情况确定。

路基横断面设计图识图教学引言：路基横断面设计图是公路工程设计中至关重要的一部分。

通过横断面设计图，工程师可以了解道路的几何形状、边坡设置、排水结构等必要信息。

对于学习和理解路基横断面设计图的识图方法，是每个道路工程师必备的基本技能之一。

本文将介绍路基横断面设计图的基本要素、常见的符号表示方法以及如何进行图的解读和分析。

一、路基横断面设计图的基本要素1. 道路中心线：在横断面设计图中，道路中心线是最重要的参考线之一。

它是道路纵向剖面线的代表，通常表示为一条实线，并标有中心线的名称和里程。

2. 道路边坡：边坡是路基横断面中的重要组成部分，用于保证道路的稳定性和安全性。

在横断面设计图中，边坡可以通过直线、虚线、台阶状等形式表示，并标有边坡的坡度和高度。

3. 道路纵坡：道路的纵坡是指沿道路纵向方向的高差变化。

在横断面设计图中，纵坡可以通过箭头和数字表示，箭头指向高程较高的一侧，并标上相应的高程差值。

4. 道路横坡：道路的横坡是指横向方向上的高差变化。

在横断面设计图中，横坡可以通过箭头和数字表示，箭头指向高程较高的一侧，并标上相应的高程差值。

5. 路肩：路肩是指道路中心线两侧的边缘部分，用于缓和车辆和路基之间的高差。

在横断面设计图中，路肩通常用虚线表示，标有路肩的宽度和高度。

二、常见的符号表示方法在路基横断面设计图中，为了方便交流和沟通，一些常见的符号表示方法被广泛采用。

以下是一些常见的符号及其表示方法：1. 坡度表示：采用百分比表示法，如1:4表示坡度为1%，1:2表示坡度为2%。

2. 边坡表示：采用直线、虚线或台阶状表示，其中直线表示坡度稳定边坡，虚线表示可能存在滑坡、塌方等风险，台阶状表示较大的坡度变化。

3. 排水结构表示：用符号表示排水沟、雨水井等排水结构，如用线段表示排水沟，用圆形表示雨水井。

三、图的解读和分析在学习如何解读和分析路基横断面设计图时，以下步骤可能会有所帮助：1. 先查看图例：图例是横断面设计图中标识符号含义的重要参考，通过查看图例可以了解各种符号的含义和表示方法。

路基标准横断面路基标准横断面是指道路工程中路基横断面的标准设计要求。

路基是道路工程中的基础部分，其横断面设计对于道路的使用功能、安全性和舒适性具有重要影响。

因此，路基标准横断面的设计是道路工程中的重要环节，下面将对路基标准横断面的设计要点进行详细介绍。

首先，路基标准横断面的设计应充分考虑道路的使用功能。

不同类型的道路，如城市道路、高速公路、乡村道路等，其使用功能各不相同，因此在设计路基标准横断面时需要根据道路的使用功能进行合理的设计。

例如，城市道路通常需要考虑交通流量大、车辆行驶速度较慢的特点，因此路基标准横断面的设计应考虑到城市道路的交通需求，确保道路能够满足城市交通的需求。

其次，路基标准横断面的设计还应考虑道路的安全性。

在设计路基标准横断面时，需要考虑到道路的横坡、纵坡、路肩等因素，以确保道路在使用过程中能够保证车辆和行人的安全。

例如，在设计高速公路的路基标准横断面时，需要考虑到高速公路的设计车速、超车道、应急车道等因素，以确保高速公路的安全性。

另外，路基标准横断面的设计还应考虑道路的舒适性。

道路的舒适性是指道路在使用过程中对驾驶员和乘客的舒适程度。

在设计路基标准横断面时，需要考虑到道路的平整度、坡度、路面材料等因素，以确保道路在使用过程中能够提供良好的行驶舒适性。

例如，在设计乡村道路的路基标准横断面时，需要考虑到乡村道路的曲线、坡度等因素，以确保乡村道路的舒适性。

综上所述，路基标准横断面的设计是道路工程中的重要环节，其设计要点包括考虑道路的使用功能、安全性和舒适性。

通过合理的设计，可以确保道路在使用过程中能够满足交通需求，保证道路的安全性和舒适性。

因此，在道路工程中，路基标准横断面的设计应受到重视，以确保道路的设计质量和使用效果。

3 道路横断面及路基设计3.1 横截面布局该路段为双向四车道一级公路，按照公路《规定》和《标准》设计。

路基总宽度为100,000 24.5m，桥梁和隧道的路基断面设置在以后的桥梁和隧道设计中规定。

表 3.1 路基宽度组成车道宽度（米）中间带宽度（m）硬肩（米）土肩（米）路基总宽度（米）3.75×2+3.75×2 0.5+2.00+0.5 2.5+2.5 0.75+0.75 24.53.2 路基设计3.2.1一般路基设计1）填土路基设计(1)填土路基断面形式图 3.1 填土路基剖面图(2) 填料选择这段路地处山区，可以填满挖出的土石。

碎石土强度高，水稳性好，易碾压，透水性好，有利于路基的排水。

填料芯的抗压强度不低于15MPa（护坡不低于20MP a ），石方爆破时应采用相应的爆破工艺，根据石料分为三类。

配比：①路基主填料要求石料粒度不超过25 cm，为粗粒层；②细料如石屑，为细粒层；③用于修坡的巨石，主要是粒径为5m0.3-0的巨石。

扁平的石头。

道路路基层先进行表面处理，去除表土15cm。

分层铺装和分层轧制。

每层的厚度40cm约为100%，由大辊轧制而成。

在与路基接触的层上填充厚厚的砾石和石屑过渡层。

40 cm当相邻断面填有不同材料的土壤时，采用坡接。

(3) 压实标准路基土充分压实后，变得相当致密，可降低压缩性、透水性和体积变化，提高强度、抗变形能力和水稳定性，消除自重引起的沉降和压实变形。

驱动负载的干湿效应。

路基压实标准见表表 3.2 路基压实标准（%）路基顶以下深度（cm）0~30 30~80 80~150 >150 压实标准≥96 ≥96 ≥94 ≥93 基础压实度≥90%。

2）开挖路基设计(1) 开挖路基断面形式图 3.2 开挖路基剖面图（2）开挖路基的处理在半填半挖的路段，开挖面积多挖多40cm压，使底部回弹模量相同。

在全开挖的路段，只挖了充足的空间，用底基水泥粉煤灰碎石进行找平处理。
