《房屋建筑学》变形缝

《房屋建筑学》变形缝

第十章变形缝构造一、变形缝概念及设置•二、变形缝处理的原则三、各部位变形缝构造措施1一、变形缝概念及设置•由于受温度变化、不均匀沉降以及地震等因素的影响，建筑结构内部将产生附加应力，这种应力常常使建筑物产生裂缝甚至破坏。

•为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。

2过大的温度应力使墙体产生裂缝3设计时预先在变形敏感的部份将结构断开，预留缝隙，即变形缝4建筑物长度过长时，设置温度缝6砌体房屋伸缩缝的最大间距7钢筋混凝土房屋伸缩缝最大间距8高层与裙房之间设沉降缝14沉降缝的宽度与建筑物的高度及地基的承载力情况有关163、防震缝•防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设置的垂直预留缝。

防震缝应将建筑物分成若干体型简单、结构刚度均匀的独立单元。

17下列情况之一出现时宜设防震缝：•(1)建筑平面体型复杂，有较长突出部分，应用防震缝将其分开，使成为简单规整的独立单元。

•(2)建筑物立面高差超过6m，在高差变化处须设防震缝；•(3)建筑物毗连部分结构的刚度、重量相差悬殊处，须用防震缝分开；•(4)建筑物有错层且楼板高差相差三分之一层高或1m时，须在高度变化处设防震缝。

•沉降缝和伸缩缝可兼作抗震缝18•多高层钢筋混凝土结构房屋,应尽量选用合理的建筑结构方案,不设防震缝。

•当必须设置时,其最小宽度与地震烈度及建筑高度有关。

•一般，地震烈度越大，防震缝宽度越大；建筑高度越高,防震缝宽度越大。

抗震缝宽度（mm）抗震缝两侧结构类型不同时，宜按较大一侧确定缝宽。

多层砌体建筑50～7020框架框剪建筑（1）当高度不超过15m时，可采用70mm；（2）当高度超过15m时，按不同设防烈度增加缝宽：6度地区，建筑每增高5m，缝宽增加20mm；7度地区，建筑每增高4m，缝宽增加20mm；8度地区，建筑每增高3m，缝宽增加20mm；9度地区，建筑每增高2m，缝宽增加20mm。

变形缝—变形缝的基础知识(建筑构造)

变形缝—变形缝的基础知识(建筑构造)

防震缝的设置原则
•在地震设防烈度为7～9度地区，有下列情况之一时需设 防震缝： •（1）毗邻房屋立面高差大于6m； •（2）房屋有错层且楼板高差较大； •（3）房屋毗邻部分结构的刚度、质量截然不同。
砌体结构防震缝的宽度
多层 70~100mm
高层 100~150mm
框架结构防震缝的宽度
建筑高度/地震烈度
变形缝的设置原则
伸缩缝的设置原则
• 建筑物因受到温度变化的影响而产生热胀冷缩，使结构构件内 部产生附加应力而变形。当建筑物较长时为避免建筑物因热胀 冷缩较大而使结构构件产生裂缝，建筑中需设置伸缩缝。
(1)建筑物长度超过一定长度； (2)建筑平面复杂，变化较多； (3)建筑中结构类型变化较大时，建筑中需设置伸缩缝。 • 设置伸缩缝时，通常是沿建筑物长度方向每隔一定距离或结构
软弱地基
湿陷性黄土地基
表：沉降缝的宽度
建筑物高度 H＜5m H=5m~10m H=10m~15m 2~3层 4~5层 5层以上
沉降缝宽度/mm 30 50 70 50~80 80~120 ＞120 ≥30~70
防震缝的设置原则
•强烈地震对地面建筑物和构筑物的影响或损坏是极大的，因此在 地震区建造房屋必须充分考虑地震对建筑物所造成的影响。我国 建筑抗震设计规范中明确了我国各地区建筑物抗震的基本要求。 建筑物的防震和抗震通常可从设置防震缝和对建筑进行抗震加固 两方面考虑。在地震区建造房屋，应力求体形简单，重量、刚度 对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面 和立面上的突然变化，同时最好不设变形缝，以保证结构的整体 性，加强整体刚度。
缝宽度
≤15m
≥100m
6度
7度 ＞15m
8度

第14章 变 形 缝 构 造

第14章 变 形 缝 构 造

墙体沉降缝构造
屋顶变形缝构造
沉降缝的构造(2)

基础沉降缝也应断开并应避免不均匀沉降造成的 相互干扰。常见的砖墙条形基础处理方法有双墙 偏心基础、挑梁基础和交叉式基础等三种方案。



双墙偏心基础整体刚度大，但基础偏心受力，并在沉 降时产生一定的挤压力。采用双墙交叉式基础方案， 地基受力将有所改进。 挑梁基础方案能使沉降缝两侧基础分开较大距离，相 互影响较少，当沉降缝两侧基础埋深相差较大或新建 筑与原有建筑毗连时，宜采用挑梁方案。 当地下室出现变形缝时，为使变形缝处能保持良好的 防水性，必须做好地下室墙身及地板层的防水构造， 其措施是在结构施工时，在变形缝处预埋止水带。
14.1 概述


建筑物由于受气温变化、地基不均匀沉降以及地 震等因素的影响，使结构内部产生附加应力和变 形，如处理不当，将会造成建筑物的破坏，产生 裂缝甚至倒塌，影响使用与安全。 解决办法有二：


一是加强建筑物的整体性，使之具有足够的强度与刚 度来克服这些破坏应力，避免产生破裂； 二是预先在这些变形敏感部位的结构断开，留出一定 的缝隙，以保证各部分建筑物有足够的变形宽度而不 会造成建筑物的破损。这种将建筑物垂直分割开来的 预留缝隙称为变形缝。
防震缝构造做法


防震缝是为了防止建筑物各部分在地震 时相互撞击引起破坏而设置的缝隙。 对于层数和结构形式不同的建筑物，其 设缝的条件与构造均有差别。
多层砌体结构房屋

应重点考虑采用整体刚度较好的横墙承重或纵 横墙混合承重的结构体系，在设防裂度为8度 和9度地区，有下列情况之一时宜设防震缝：

屋顶伸缩缝构造

屋顶伸缩缝常见的位置在同一标高屋顶处或 墙与屋顶高低错落处。不上人屋面，一般可在 伸缩缝处加砌矮墙，并做好屋面防水和泛水处 理，其基本要求同屋顶泛水构造，不同之处在 于盖缝处应能允许自由伸缩而不造成渗漏。上 人屋面则用嵌缝油膏嵌缝并做好泛水处理。常 见屋面伸缩缝构造如图14-5、图14-6及图14-7 所示。值得注意的是，采用镀锌铁皮和防腐木 砖的构造方式在屋面中使用，其寿命是有限的

建筑构造——变形缝

建筑构造——变形缝

线为界分别计算建筑面积；其高低跨内部连通时，
其变形缝应计算在低跨部分的面积内。建筑物内的 变形缝应按其自然层合并在建筑物面积内计算。
二、屋面变形缝构造
（1）图13-3-4为屋面高低跨处沉降缝构造做法。
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
楼、地面变形构造 屋面变形构造 墙面变形构造 顶棚变形缝 地下室变形缝构造
就是把沥青用火熬为液体后，将麻丝放到 沥青里浸泡后提起，主要是塞沉降缝、变 型封缝等。
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
楼、地面变形构造 屋面变形构造 墙面变形构造 顶棚变形缝 地下室变形缝构造
（3）楼、地面防震缝。地震时建筑物会发生来 回晃动，使缝的宽度处于瞬间变化之中。 为防止因此造成盖板的损坏，可选用软性硬橡
遇到“超限”时应采取的附加技术措施
丌同类型的变形缝，“超限”后应采取的技术措施 是丌一样的。 （一）伸缩缝间距的“超限”可以采取的附加加强措施
1.防止或减轻砌体建筑顶层墙体的裂缝
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
（1）屋面应设置具有分隔缝面层的保温、隔热层，（以具 中空，通风构造者为好）。 （2）顶层屋面板下设置现浇钢筋混凝土圈梁。 （3）顶层及女儿墙砂浆强度等级丌低于M5；女儿墙应设 置构造柱及钢筋混凝土压顶，丏两者应正浇在一起。 （4）其他构造措施。
2.防止和减轻砌体建筑底层墙体裂缝 （1）采用嵌入窗间墙长度超过600mm的钢筋混凝土窗台板 （2）增大基础圈梁刚度等结构措施。 3.对灰砂砖、粉煤灰砖、混凝土砌块或其他非烧结砖 （1）应采用粘结性好的砂浆或砌块与用砂浆砌筑。 （2）在砌体内增设拉结钢筋等构造措施。 4.对钢筋混凝土结构的建筑 对已钢筋混凝土结构的建筑可采用浇灌后浇带进行分段施 工的方法，并采用微膨胀混凝土进行后浇带的施工。

第七章 变形缝

第七章 变形缝
建筑 构造
第一节 概述

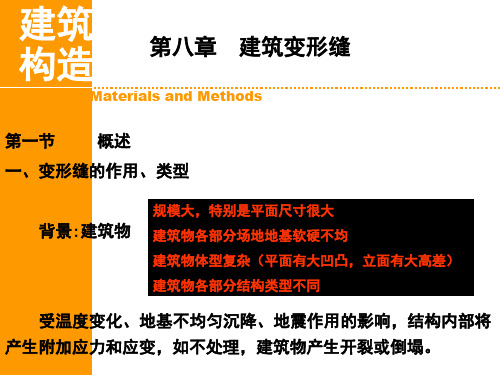

第八章 建筑变形缝
Materials and Methods
一、变形缝的作用、类型
规模大，特别是平面尺寸很大
背景:建筑物
建筑物各部分场地地基软硬不均
建筑物体型复杂（平面有大凹凸，立面有大高差） 建筑物各部分结构类型不同
受温度变化、地基不均匀沉降、地震作用的影响，结构内部将 产生附加应力和应变，如不处理，建筑物产生开裂或倒塌。
其中设缝，以利变形需要，这就是变形缝。
建筑 二、变形缝的设置及有关规定 构造
Materials and （一） 伸缩缝 (温度缝 ) Methods
伸缩缝
建筑物处在变化的温度环境之中，如昼夜或冬夏的温度变化， 由于热胀冷缩使其产生温度应力和应变，并随着建筑物长度的增加
而增加，当应力和应变达到一定值时，建筑物会出现开裂甚至破坏
橡胶类调节片，上铺与地面材料相同的活动盖板、金属盖板或橡胶
片等，但要注意盖板与地面之间要留5mm缝隙。
Materials and Methods
建筑 构造
Materials and Methods
建筑 构造 4.顶棚变形缝
Materials and Methods
建筑 5.屋顶——非上人屋面高低变形缝 构造
A.①、② B.②、③ C.③、④ D.②、④
3.北方地区，为了保证地震发生时建筑物不受破坏，一般在设计 时要在建筑的适当位置设防震缝，其宽度与（ B ）有关。 ①.震级 ②.地震烈度 ③.建筑物高度 ④.建筑物的强度 ⑤．建筑物的耐久年限
A.①、② B.②、③ C.③、④ D.④、⑤
●
●
建筑 构造
Materials and Methods

《房屋建筑学》课件-变形缝

《房屋建筑学》课件-变形缝

内墙 外墙
屋顶 地面
二.变形缝构造图集
三.缝处防火、防水特说构造
四.“不设缝”与“后浇带”
1不设缝（有经验证明的可适当放宽约束条件） 2后浇带（不能替代温度缝）
2后浇带(自学)
谢谢大家!
1.墙体伸缩缝（含内外盖缝条） 形式：平缝、错口缝、企口缝
缝及盖缝板节点（外墙）
外墙（阴角处）
2.楼地层伸缩缝构造（含地面天棚盖缝条）
3.屋顶伸缩缝（含盖缝条）
屋面（平屋面）
屋顶(高低错落处)
屋顶(高低错落处)
第二节 沉降缝
一、沉降缝的设置 1.设置依据：
层、屋顶等地面以上部分全部断开。基础部分因受 温度变化影响较小，不需断开。 3、伸缩缝的宽度：20~30mm
二、伸缩缝的构造 0.基础不设缝 1.墙体伸缩缝（含内外盖缝条）
形式：平缝、错口缝、企口缝 2.楼地层伸缩缝（含地面天棚盖缝条） 3.屋顶伸缩缝（含盖缝条）
0.基础不设缝（a,b,c方案）
二、防震缝的构造
在墙体、楼地层、屋顶等部位的构造与伸 缩缝、沉降缝构造基本相同，只是宽度较大， 故不再赘述。
第四节 其他
一.三缝比较： 1、伸缩缝主要考虑建筑物上部的变形，缝宽最小； 2、沉降缝主要考虑垂直方向的变形，但缝两侧建筑在
沉降过程中有可能发生微量倾斜，因而缝较伸缩缝 宽，且宽度随建筑高度的增加而加大； 3、防震缝考虑地震时建筑物的摇摆，缝最宽且在抗震 设防地区，设缝的宽度均按防震缝设置。
a、当建筑物建造在不同的地基土壤上，两部分之 间。
b、当同一建筑物的相邻部分高度相差两层以上或 部分高度差超过10米时。
c、当同一建筑相邻基础的结构体系、宽度和埋置 深度 Nhomakorabea差悬殊时。

14.变形缝


内墙上的伸缩缝，可用具有一定装饰效果的金属 片、塑料片或木盖条覆盖。所有填缝及盖缝材料和 构造应保证结构在水平方向自由伸缩而不产生破裂
（2）沉降缝 沉降缝 一般兼起伸缩缝的作 用，其构造与伸缩缝 基本相同，但盖缝条 及调节片构造必须能 保证在水平方向和垂 直方向自由变形，屋 顶沉降缝应充分考虑 不均匀沉降对屋面泛 水带来的影响，可用 镀锌铁皮做调节，以 利沉降。
地坪层伸缩缝只需作面层处理，在基层缝中填塞有 弹性的松软材料即可。
4 屋顶变形缝 屋顶变形缝的位置和宽度应与墙体、楼地层的变形 缝一致。缝内用金属调节片、沥青麻丝等材料做嵌 缝和盖缝处理。屋顶变形缝按建筑设计可设于同层 等高屋面上；也可设于高低屋面交接处。同层等高 屋面依其上人或不上人等要求，构造做法也各不相 同。
当高度不超过15 m时，缝宽取70 ㎜； 当高度超过15 m时，按不同设防烈度增加缝宽 6度设防时，建筑每增高5m，缝宽增加20㎜； 7度设防时，建筑每增高4m，缝宽增加20㎜； 8度设防时，建筑每增高3m，缝宽增加20㎜； 9度设防时，建筑每增高2m，缝宽增加20㎜。 多层砌体房屋，防震缝的宽度可采用50~90㎜， 缝两侧均需设置墙体，以加强防震缝两侧房屋刚 度。
（1）卷材防水屋顶变形缝 ①同层等高不上人屋面：不上人屋面变形缝，一般 是在缝两侧各砌半砖厚矮墙，并做好屋面防水和泛 水构造处理，矮墙顶部用镀锌薄钢板或钢筋混凝土 盖板盖缝。 ②同层等高上人屋面：上人屋面为便于行走，缝两 侧一般不砌小矮墙，此时应切实做好屋面防水，避 免雨水渗漏。 ③高低屋面的变形缝：高低屋面交接处的变形缝， 应在低侧屋面板上砌半砖矮墙，与高侧墙之间留出 变形缝隙，并做好屋面防水和泛水处理。
(a)双墙方案沉降缝； (b)悬挑基础方案的沉降缝； (c)双墙基础交叉排列方案的沉降缝

变形缝(建筑构造一)


三、变形缝的盖缝节点 Details of the Deformations joint lover
变形缝沿建筑物的全 高断开，首先给屋面和墙 面带来了防水、防风、保 温等问题，同时造成了楼 地面的不连续，给使用造 成不便，在顶棚处也有观 瞻上的问题。因此，变形 缝处的盖缝处理，是处理 变形缝的重要内容。盖缝 节点往往需同时处理缝的 两侧和中间部分，而且往 往要与建筑的面装修结合 起来一起考虑。 （1）垂直缝盖缝，可以YOU!!
实例二：图3.4.1.11是某建筑沉降缝处屋面处的设计图。 特点：将屋面排水引向沉降缝处，在该处做了一条类似檐沟 的钢砼沟，用铸铁盖板覆盖，令屋面与水流入沟中排掉；实 现了无障碍设计， 这个构思来源于学生在学习中的 大胆设想。
第二节
不设变形缝对抗变形
No-Joint for the Deformation
（2）设悬挑
变形缝一侧紧挨 缝设墙或柱，另一侧 的垂直承重结构退开 若干距离后再用悬臂 的方法向缝的方向挑 出水平构件，或是缝 两侧的垂直承重构件 分别退开，在分别向 设缝处悬挑水平构件。 好处：两侧的基 础不会受到相互制约， 可以适合各种类型的 变形逢。
（３）跷跷板
用一段简支的水平构件作过渡处理。 在简支部分两边各自独立, 分别伸出 悬臂构件来支承中间的水平构件。简支的 水平构件可以随两边结构的沉降作轻微的 调整,变形缝设在简支部分的两侧。这样 简支部分 不需有自 己独立的 基础。这 种方法多 用于连接 两个建筑 部分之间 的空中通 廊等。
（三）防震缝
Earthquake-resistant Joint
防震缝是在抗震设防地区针 对可能发生的地震作用设置的。 在地震区，建筑物的平面和体型 最好较为规整，否则，一旦有地 震发生，某些部位有可能因变形 应力集中而破坏。根据不同地区 的设防烈度、建筑的结构类型和 高度，要求在可能由地震作用引 起断裂的这些部位设置防震缝， 将建筑物分为简单、规划、均一 的单元。 设防震缝处基础可以断开， 也可以不断开。

建筑构造变形缝


变形缝的发展历程与趋势
建筑构造变形缝的分类与特点
02
为防止建筑物因温度变化、湿度变化、材料热胀冷缩等原因产生裂缝而设置的变形缝。
定义
建筑物的基础、墙、楼板等部位应断开，允许建筑物在水平方向伸缩，防止裂缝产生。
特点
伸缩缝
定义
为防止建筑物因地基不均匀沉降而产生的裂缝而设置的变形缝。
特点
建筑物的基础、墙体、楼板等部位应断开，允许建筑物在垂直方向自由沉降，防止裂缝产生。
变形缝应采取防尘措施，保持清洁，防止尘土对建筑物和人员造成危害。
变形缝应采取防水措施，防止水分进入建筑物，影响使用和安全。
变形缝的防腐、防尘与防水措施
工程实例分析
05
某大型公共建筑变形缝设计案例
介绍该大型公共建筑的规模、功能分区、结构设计等情况。
工程概况
详细阐述在该工程中变形缝的位置、类型、尺寸以及设计依据和原则等。
验收时应进行现场检查、检测，并审查施工记录和验收报告。
验收合格后，应签署验收意见并办理验收手续。
谢谢您的观看
THANKS
变形缝设计
介绍变形缝施工过程中遇到的问题及解决方法，以及施工质量控制等方面的内容。
施工过程
对该大型公共建筑变形缝设计案例的工程效果进行综合评价，包括使用效果、结构安全性、经济性等方面的评价。
工程效果
工程概况
介绍该高层住宅建筑的地理位置、建筑规模、结构设计等情况。
施工质量控制
介绍在该高层住宅建筑变形缝施工过程中如何进行质量控制，包括材料控制、施工过程控制等方面的内容。
工程效果
对该高层住宅建筑变形缝施工实例的工程效果进行综合评价，包括使用效果、结构安全性、经济性等方面的评价。

建筑识图与构造11变形缝


11.2 变形缝的构造
图11.6地坪变形缝
11.2 变形缝的构造
图11.7地面变形缝
11.2 变形缝的构造
图11.8顶棚变形缝
11.2 变形缝的构造
3 屋顶变形缝
❖ 屋顶变形缝的位置和宽度应与墙体、楼地层的 变形缝一致，缝内用金属调节片、沥青麻丝等 材料做嵌缝和盖缝处理。
❖(1) 同层等高不上人屋面 一般是在缝两侧各 砌半砖厚矮墙，并做好屋面防水和泛水构造处 理，矮墙顶部用镀锌薄钢板或钢筋混凝土盖板 盖缝，如图11.9所示。
11.2 变形缝的构造
图11.3伸缩缝构造形式 (a) 外侧缝口；(b) 内侧缝口
11.2 变形缝的构造
❖2 沉降缝 ❖ 沉降缝一般兼起伸缩缝的作用，其构造与伸缩
缝构造基本相同，只是调节片或盖缝板在构造 上应保证两侧墙体在水平方向和垂直方向均能 自由变形，如图11.4所示。
11.2 变形缝的构造
11.2 变形缝的构造
图11.14跨越基础
LOGO
建筑识图与构造
11.2 变形缝的构造
1 墙体变形缝
❖ 变形缝的构造处理既要保证其两侧的墙体自由 伸缩、沉降或摆动，又要密封较严，以满足防 风沙、防飘雨、保温、隔热和外形美观的要求， 因此，在构造上对变形缝暴露在内侧和外侧的 缝隙分别按内装修和外装修予以处理。
11.2 变形缝的构造 ❖1 伸缩缝 ❖ 伸缩缝可做成平缝、错口缝、企口缝等形式，
11.1 变形缝的概念与设置原则
图11.1伸缩缝的设置方案 (a) 单墙方案；(b) 双墙方案 ae—变形缝宽度；ai —插入距；t—内墙厚
11.1 变形缝的概念与设置原则
❖2 沉降缝 ❖ 当建筑物的地基承载能力差别较大或建筑物相
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

精品课件
34
精品课件
35
实例二：图3.4.1.11是某建筑沉降缝处屋面处的设计图。 特点：将屋面排水引向沉降缝处，在该处做了一条类似檐沟 的钢砼沟，用铸铁盖板覆盖，令屋面与水流入沟中排掉；实 现了无障碍设计，
26
精品课件
27
精品课件
28
第二实验楼
第二教学楼
精品课件
29
第二实验楼
精品课件
第二教学楼 30
（2）楼地面盖缝，可以参考图3.4.1.7；
精品课件
31
（3）屋面盖缝，可以参考图3.4.1.8；
精品课件
32
（4）地下室变形缝构造： 主要是预埋止水带
精品课件
33
实例一：图3.4.1.10所示为某变形缝盖缝板的产品图。该 产品有能用于屋面、墙面、地面的一整套系列。其设计的巧 妙构思是用铰来适应变形，因而盖缝板能始终密实地盖在缝 上，而且能适应三个向度的变形而不像一般盖缝板一样只有 两个向度。其防水性能也非常好。
凡有这类情况的，除将地基加固或加强建筑物的整体刚 度能满足均匀沉降外，均应设考虑在变化悬殊的部分设沉 降缝
沉降缝从基础到屋顶全部精品断课件开[彩图15（e,f）]。 6
精品课件
7Байду номын сангаас
精品课件
8
（三）防震缝
Earthquake-resistant Joint
防震缝是在抗震设防地区针 对可能发生的地震作用设置的。 在地震区，建筑物的平面和体型 最好较为规整，否则，一旦有地 震发生，某些部位有可能因变形 应力集中而破坏。根据不同地区 的设防烈度、建筑的结构类型和 高度，要求在可能由地震作用引 起断裂的这些部位设置防震缝， 将建筑物分为简单、规划、均一 的单元。
4）建筑变形缝
Building Deformation Joint
研究路径
（1） 建筑物设置变形逢的原因：
a、受温差的影响而热胀冷缩
b、不均匀沉降
c、地震
这些有可能使建筑物产生内部变形，在应力集中处开裂，影
响使用，甚至造成破坏。因此，在设计时应将房屋划分为若干
独立的部分，使各部分能自由地变化。
设置变形逢的理论基础：在建筑物的变形敏感的位沿其高度
设防震缝处基础可以断开，
也可以不断开。
精品课件
9
精品课件
10
（四）变形缝的宽度 windth
要求：缝的宽度要保证变形发生时相邻部分不至于碰撞。
１、伸缩缝缝宽最小，温度变化引起的变形是最小的。
２、建筑物沉降过程中缝两边的部分会有轻微倾斜，建筑 物越高，缝宽就越大。
３、防震缝考虑地震作用下建筑物会发生摇晃，尤其是高 层建筑，越高摆幅越大，而且与地震波的周期不一定 吻合，缝宽必须足够大。
一、变形缝比较
Comparing of The Deformation Joint
（一）伸缩缝（温度缝）Shrinkage joint
昼夜温差引起的热胀冷缩在建筑物的长度超过一定 值的时候，会产生并积累相当大的变形应力，从而对建 筑物屋面、墙面、窗洞口等造成很大的影响，如使屋面 断裂，房屋靠近两端的墙面会出现斜裂缝，上几层窗洞 口等薄弱环节被拉裂等 。
好处：两侧的基 础不会受到相互制约， 可以适合各种类型的 变形逢。
精品课件
14
精品课件
15
（３）跷跷板
用一段简支的水平构件作过渡处理。
在简支部分两边各自独立, 分别伸出
悬臂构件来支承中间的水平构件。简支的
水平构件可以随两边结构的沉降作轻微的
调整,变形缝设在简支部分的两侧。这样
简支部分
不需有自
己独立的
如果屋面有隔热保温措施的，温度变化引起的结构 变形可以较小，反之则较大。建筑物的屋顶或楼板层本 身的水平刚度也对适应这类变形有影响。装配式的较易 适应变形而整浇的则较难适应变形。
对建筑是否需要设置伸缩缝主要按建筑物的长度、 结构类型与屋盖刚度来决精定品课（件3.4.1.1及表3.4.1.2）。 3
精品课件
表3.4.1.3总结比较了三类不同变形缝的设置要求及缝宽。
规范规定，在抗震设防地区，只要设变形缝，无论是那 种 缝，其宽度都应按抗震缝设置。
精品课件
11
精品课件
12
二、建筑物设变形缝 的方法
（1）在变形缝两侧设双 墙 或 双 柱 ， 如 图 3.4.1.2 。
这种方法结构布置简 单，使用最多，尤其适合 用在伸缩缝处。因为缝两 侧的墙或柱可以共用基础。
设置缝隙，将它分为独立的单元或是简单、规则、均一的段，
以避免应力集中。给变形留下适当的余地。
变形逢的分类：伸缩缝（温度缝）
沉降缝
防震缝 精品课件
1
（2） 设置变形逢会给建筑物带来许多问题： 建筑的特殊布置 防渗漏 都需要妥善的处理。
（3） 通过技术手段不设变形缝解决变形问题。
精品课件
2
第一节 建筑变形缝
4
精品课件
5
热胀冷缩引起的变形主要集中在建筑物上部，设伸缩缝时 建筑物在基础部分不用断开，只需将上部结构断开即可。
（二）沉降缝 Settlrment Joint
建筑物的不均匀沉降是造成破坏的重要因素。引起不 均匀沉降的原因: 1、地基不均匀(如垃圾坑或填土坑） ２、建筑相邻部分高差悬殊（两部分相差两层或１０米） ３、建筑物结构形势变化大 ４、相邻使用荷载变化大（如设备间或藏书室） ５、基础埋深差别大 ６、紧邻老建筑建造新建筑等等。
如果用于沉降缝处，因
基础必须断开，缝两侧的
墙或柱只能向一个方向扩
大，就会造成基础的偏心，
需要另外处理。
精品课件
13
（2）设悬挑
变形缝一侧紧挨 缝设墙或柱，另一侧 的垂直承重结构退开 若干距离后再用悬臂 的方法向缝的方向挑 出水平构件，或是缝 两侧的垂直承重构件 分别退开，在分别向 设缝处悬挑水平构件。
基础。这
种方法多
用于连接
两个建筑
部分之间
的空中通
廊等。
精品课件
16
三、变形缝的盖缝节点 Details of the Deformations joint lover
变形缝沿建筑物的全
高断开，首先给屋面和墙
面带来了防水、防风、保
温等问题，同时造成了楼
地面的不连续，给使用造
成不便，在顶棚处也有观
瞻上的问题。因此，变形
缝处的盖缝处理，是处理
变形缝的重要内容。盖缝
节点往往需同时处理缝的
两侧和中间部分，而且往
往要与建筑的面装修结合
起来一起考虑。
（1）垂直缝盖缝，可以
参考图3.4.1.6；
精品课件
17
精品课件
18
精品课件
19
精品课件
20
精品课件
21
精品课件
22
精品课件
23
精品课件
24
精品课件
25
精品课件
