第十章变形缝构造一、变形缝概念及设置•二、变形缝处理的原则三、各部位变形缝构造措施1一、变形缝概念及设置•由于受温度变化、不均匀沉降以及地震等因素的影响，建筑结构内部将产生附加应力，这种应力常常使建筑物产生裂缝甚至破坏。
•为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。
2过大的温度应力使墙体产生裂缝3设计时预先在变形敏感的部份将结构断开，预留缝隙，即变形缝4建筑物长度过长时，设置温度缝6砌体房屋伸缩缝的最大间距7钢筋混凝土房屋伸缩缝最大间距8高层与裙房之间设沉降缝14沉降缝的宽度与建筑物的高度及地基的承载力情况有关163、防震缝•防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设置的垂直预留缝。
防震缝应将建筑物分成若干体型简单、结构刚度均匀的独立单元。
17下列情况之一出现时宜设防震缝：•(1)建筑平面体型复杂，有较长突出部分，应用防震缝将其分开，使成为简单规整的独立单元。
•(2)建筑物立面高差超过6m，在高差变化处须设防震缝；•(3)建筑物毗连部分结构的刚度、重量相差悬殊处，须用防震缝分开；•(4)建筑物有错层且楼板高差相差三分之一层高或1m时，须在高度变化处设防震缝。
•沉降缝和伸缩缝可兼作抗震缝18•多高层钢筋混凝土结构房屋,应尽量选用合理的建筑结构方案,不设防震缝。
•当必须设置时,其最小宽度与地震烈度及建筑高度有关。
•一般，地震烈度越大，防震缝宽度越大；建筑高度越高,防震缝宽度越大。
抗震缝宽度（mm）抗震缝两侧结构类型不同时，宜按较大一侧确定缝宽。
多层砌体建筑50～7020框架框剪建筑（1）当高度不超过15m时，可采用70mm；（2）当高度超过15m时，按不同设防烈度增加缝宽：6度地区，建筑每增高5m，缝宽增加20mm；7度地区，建筑每增高4m，缝宽增加20mm；8度地区，建筑每增高3m，缝宽增加20mm；9度地区，建筑每增高2m，缝宽增加20mm。
01变形缝99浙J35 变形缝04CJ01-1变形缝建筑构造（一）04CJ01-2变形缝建筑构造（二）04CJ01-3变形缝建筑构造（三）02节能图集02J121-1外墙外保温建筑构造（一）99(03)J121-2外墙外保温建筑构造（二）-2003修改版06J121-3外墙外保温建筑构造（三）03J122外墙内保温建筑构造06J908-7既有建筑节能改造（一）06J123《墙体节能建筑构造》06J204屋面节能建筑构造06J908-2 公共建筑节能构造06J506-1建筑外遮阳（一）06J607-1建筑节能门窗（一）06J908-6太阳能热水器选用与安装06J908-1公共建筑节能构造-严寒和寒冷地区06J908-2公共建筑节能构造-夏热冬冷和夏热冬暖地区03景观图集03J012-1环境景观03J012-2环境景观--绿化种植设计04J012-3环境景观--亭廊架之一园林景观设计详细图集详细图集(1)04楼地面2000浙J37建筑地面01J304楼地面建筑构造03J502-3室内（楼）地面及其它构造装饰06J305重载地面、轨道等特殊楼地面05幕墙03J103-2～7建筑幕墙（合订本）03J103-5铝塑板幕墙03J113轻质条板内隔墙06楼梯栏杆2001浙J43楼梯99SJ403楼梯建筑构造02(03)J401钢梯（2003年局部修改版）02（03)J401栏杆02J404-1电梯自动扶梯自动人行道03J402钢筋混凝土螺旋梯06J403-1楼梯栏杆栏板（一）05zj401楼梯栏杆07门窗60系列推拉铝合金窗(1)60系列推拉铝合金窗(2)60系列推拉铝合金窗(3)60系列推拉铝合金窗(4)70系列平开铝合金窗浙J23-95木质防火门浙J2-93木门(一)99浙J5PVC塑料门窗02J611-1钢、钢木大门02J611-2轻质推拉钢大门02J611-3电动上翻门；电动转折提升门；电动垂直提升门；电动推拉大门；电动平开大门03J611-4铝合金、彩钢、不锈钢夹芯大门03J609 防火门窗03J603-2 铝合金节能门窗03J601-2 木门窗03J601-3模压门04J601-1 木门窗04CJ02飞机库大门05J623-1钢天窗架建筑构造05J621-3通风天窗05J621-1天窗05J623-1 钢天窗架建筑构造04J631门、窗、幕墙窗用五金附件09J602-2 彩色涂层钢板门窗08排气道2002浙J44住宅变压式排气道02J916-1住宅排气道（一）02J916-2住宅排气道（二）复合式垂直集中排气系统07J916-1住宅排气道（一）2006浙J44住宅变压式排气道2007浙J58住宅变压气三防排气道09室外02J331 地沟及盖板02J003室外工程03J001围墙大门03J926建筑无障碍设计03J501-2钢筋混凝土雨棚建筑构造04J008挡土墙（重力式衡重式悬臂式）05J909工程做法05J927-1汽车库（坡道式）建筑构造08J927-2机械式汽车库建筑构造06J106挡雨板及栈台雨棚07J306 窗井、设备吊装口、排水沟、集水坑08J332、08G221砌体地沟10人防地下室96J333-1建筑防腐蚀构造08J333建筑防腐蚀构造02J301 地下建筑防水构造05J2地下工程防水人防工程建筑大样图集05SFJ10《人民防空地下室设计规范》图示07FJ01《防空地下室建筑设计示例》07FJ02《防空地下室建筑构造》07FJ03《防空地下室防护设备选用》07FJ05防空地下室移动柴油电站08FJ06防空地下室施工图设计深度要求及图样RFJ01-2008人民防空工程防护设备选用图集11道路93J007-1道路93J007-2道路93J007-3道路93J007-4道路93J007-5道路93J007-6道路93J007-7道路93J007-8道路12卫生间02J915 公共建筑卫生间99浙J36卫生间配件及洗池07J920 城市独立式公共厕所-YJF 13屋面99J201-1平屋面建筑构造99(03)J201-1平屋面建筑构造（一）-2003年局部修改版99浙J14平屋面2005浙J15瓦屋面00J202-1坡屋面建筑构造00SJ202 建筑坡屋面构造01J202-2 坡屋面建筑构造（有檩）01J925-1压型钢板、夹芯板屋面及墙体建筑构造02S101矩形给水箱03J201-2平屋面建筑构造（二）03J203平屋面改坡屋面建筑构造05CJ04合成树脂（复合塑料）瓦屋面建筑构造06J925-2压型钢板、夹芯板屋面及墙体建筑构造（二）00SJ202 建筑坡屋面构造房屋渗漏修缮技术规程钢结构屋面放水图籍14装修03J113轻质条板内隔墙03J502-1内装修-轻钢龙骨内（隔）墙装修及隔断03J502-2内装修-室内吊顶03J502-3内装修-室内（楼）地面及其他装修构造06J505-1外装修（一）15地方性传统建筑，小城镇建筑03J922-1地方传统建筑（徽州地区）05SJ917-1小城镇住宅通用（示范）设计--北京地区05SJ917-2小城镇住宅通用（示范）设计--辽宁抚顺地区05SJ917-3小城镇住宅通用（示范）设计--青海西宁地区05SJ917-4小城镇住宅通用（示范）设计--陕西西安地区05SJ917-5小城镇住宅通用（示范）设计--浙江绍兴地区05SJ917-6小城镇住宅通用（示范）设计--福建福州地区05SJ917-7小城镇住宅通用（示范）设计--广东东莞地区05SJ917-8小城镇住宅通用（示范）设计--重庆地区05SJ917-9小城镇住宅通用（示范）设计--广西南宁地区05SJ918-2传统特色小城镇住宅（泉州地区）05SJ918-3传统特色小城镇住宅（丽江地区）05SJ918-4传统特色小城镇住宅（山西晋中地区）05SJ918-5传统特色小城镇住宅（新疆地区）05SJ918-6传统特色小城镇住宅（东北地区）05SJ918-8传统特色小城镇住宅（浙江嘉兴、台州地区）其它图集03J930-1 住宅建筑构造07SJ924木结构住宅04J101砖墙建筑构造（烧结多孔砖与普通砖、蒸压砖）04J923-1老年人居住建筑02J503-1 常用建筑色05SJ810建筑实践教学及见习建筑师图册06CJ05蒸压轻质砂加气混凝土（AAC）砌块和板材建筑构造.建筑设计防火规范图示全国民用建筑工程设计技术措施节能专篇-建筑05SJ807+民用建筑工程设计常见问题分析及图[1].民用建筑工程施工图设计深度图样..。

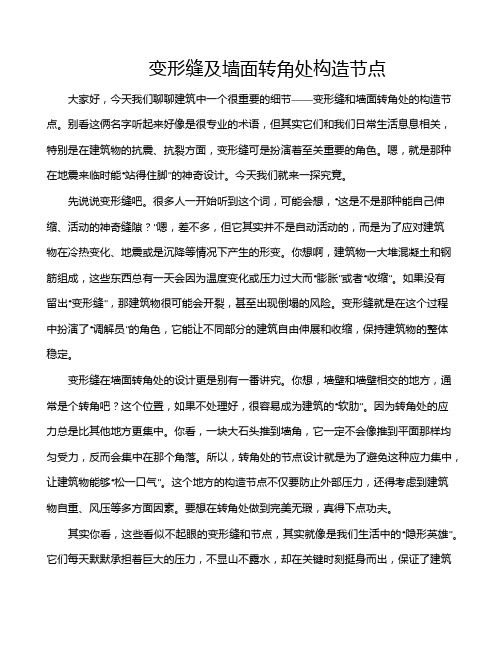

变形缝及墙面转角处构造节点大家好，今天我们聊聊建筑中一个很重要的细节——变形缝和墙面转角处的构造节点。
别看这俩名字听起来好像是很专业的术语，但其实它们和我们日常生活息息相关，特别是在建筑物的抗震、抗裂方面，变形缝可是扮演着至关重要的角色。
嗯，就是那种在地震来临时能“站得住脚”的神奇设计。
今天我们就来一探究竟。
先说说变形缝吧。
很多人一开始听到这个词，可能会想，“这是不是那种能自己伸缩、活动的神奇缝隙？”嗯，差不多，但它其实并不是自动活动的，而是为了应对建筑物在冷热变化、地震或是沉降等情况下产生的形变。
你想啊，建筑物一大堆混凝土和钢筋组成，这些东西总有一天会因为温度变化或压力过大而“膨胀”或者“收缩”。
如果没有留出“变形缝”，那建筑物很可能会开裂，甚至出现倒塌的风险。
变形缝就是在这个过程中扮演了“调解员”的角色，它能让不同部分的建筑自由伸展和收缩，保持建筑物的整体稳定。
变形缝在墙面转角处的设计更是别有一番讲究。
你想，墙壁和墙壁相交的地方，通常是个转角吧？这个位置，如果不处理好，很容易成为建筑的“软肋”。
因为转角处的应力总是比其他地方更集中。
你看，一块大石头推到墙角，它一定不会像推到平面那样均匀受力，反而会集中在那个角落。
所以，转角处的节点设计就是为了避免这种应力集中，让建筑物能够“松一口气”。
这个地方的构造节点不仅要防止外部压力，还得考虑到建筑物自重、风压等多方面因素。
要想在转角处做到完美无瑕，真得下点功夫。
其实你看，这些看似不起眼的变形缝和节点，其实就像是我们生活中的“隐形英雄”。
它们每天默默承担着巨大的压力，不显山不露水，却在关键时刻挺身而出，保证了建筑的安全。
没有它们，建筑很可能会出现各种问题，裂缝、沉降、不平等，都有可能。
想想看，要是没有变形缝，建筑可能在你不知不觉中就开始裂开了，这可不是什么好兆头。
说到这里，有人可能会觉得这东西好像挺简单的，但其实要做到精准合理，还是得经过深思熟虑的设计。
04CJ01-1变形缝建筑构造(一)变形缝是建筑构造中的重要组成部分，用于解决建筑物在使用过程中由于温度变化、荷载影响等原因产生的变形问题。
本文将介绍变形缝的定义、分类以及常见的建筑构造形式。
一、变形缝的定义变形缝，顾名思义，指的是为了容许建筑物由于内外因素产生的各种变形而设置的缝隙。
这些变形缝可以容许建筑构件在受到内外力的作用下自由伸长、收缩或变形，从而避免因变形而引起的损伤。
二、变形缝的分类根据变形缝的功能和位置，可以将其分为以下几类。
1. 结构缝（整体缝）结构缝是将建筑构件分成若干独立部分的缝隙，它们会随着外界荷载的作用而产生变形。
结构缝通常位于正交布局的结构体系中，比如大跨度楼板、桥梁等。
这些缝隙将变形缓冲在结构缝内，保证其它部分的正常使用。
2. 热缩缝热缩缝用于解决由于温度变化引起的建筑物体积的变化。
当温度升高时，建筑物各部分会膨胀，当温度下降时则会收缩。
为了避免温度变形产生的损害，热缩缝会安置在建筑物的预计热膨胀最大处，允许构件在温度变化时自由伸缩。
3. 风荷载缝风荷载缝常见于高层建筑或临近海岸的建筑物，它们用于缓冲强风对建筑物的影响。
强风会对建筑物产生侧向压力，建筑物需要通过风荷载缝来消纳这部分力，并改变自身的形状。
4. 隔震缝隔震缝用于减少地震引起的建筑物损坏。
地震时，地面会产生剧烈的震动，隔震缝将建筑物分成若干部分，通过补充阻尼器等装置来吸收和分散地震能量，减小震害。
三、常见的变形缝构造形式变形缝的构造形式根据建筑物的不同需求和使用环境而各异。
下面是几种常见的构造形式。
1. 硬质变形缝硬质变形缝通常采用混凝土、钢筋等材料构造，能够承受较大的压力和变形。
它们常用于大型桥梁、高层建筑等对结构强度要求较高的场所。
2. 橡胶变形缝橡胶变形缝采用橡胶材料制作，具有良好的防水、抗震和耐久性能。
它们常用于公路桥梁、隧道等场所，能够有效吸收震动和变形。
3. 钢板变形缝钢板变形缝由钢板和嵌入式橡胶组成。

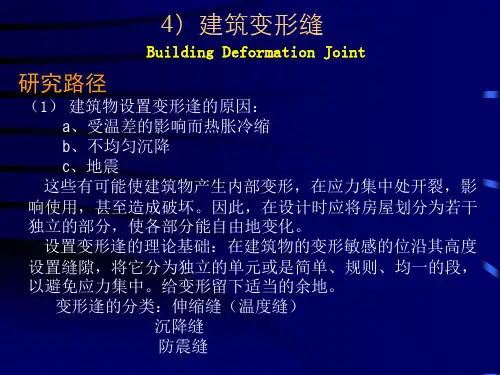

建筑变形缝（上）受气温变化、地基的不均匀沉降以及地震等因素的影响，建筑结构内部产生附加应力和变形。
如处理不当，建筑物将会产生裂缝及倒塌，影响使用安全。
为了解决上述问题，一般采用两种解决办法：（1）加强建筑物的整体性，使之具有足够的强度和刚度来克服这些破坏应力，不产生破裂。
（2）预先在这些变形敏感部位将结构断开，预留一定的缝隙，以保证各部分建筑物在这些缝隙处有足够的变形空间而不造成建筑物的破损。
这种为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝被称为建筑变形缝，包括伸缩缝、沉降缝和防震缝。
为适应温度变化而设置的变形缝，称为伸缩缝或温度缝，为适应地基不均匀沉降引起的破坏而设置的变形缝，称为沉降缝，为适应地震破坏而设置的变形缝，称为防震缝或抗震缝。
虽然各种变形缝的功能不同，但他们的构造要求基本相同，应根据工程的实际情况设置，符合设计规范的规定要求。
采用的构造处理方法和材料应根据设缝部位和需要分别满足盖缝、防水、防火、防虫、保温等方面的要求，确保变形缝两侧的建筑物各独立部分能自由变形互不影响。
当建筑物长度超过一定限度、建筑平面变化较多或结构类型较多时，建筑物会因热胀冷缩变形较大产生裂缝，为预防这样的情况发生，应沿建筑物长度方向每隔一定距离设置伸缩缝。
伸缩缝的特点是建筑物地面以上部分全部断开，基础不断开，缝宽一般为20-30mm。
伸缩缝的最大间距应根据不同的结构类型、材料和当地的温度变化而定。
现行《砌体结构设计规范》就规定了砌体房屋伸缩缝的最大间距，其主要要是根据砌体房屋的屋盖结构类型及有无保温层进行规定的，以砌体房屋的整体式或装配整体式钢筋混凝土屋盖为例，当有保温层或隔热层的时候，伸缩缝的设置间距可以为50m，当不设置保温层的时候伸缩缝设置的间距为40m，砌体房屋在其他屋盖类型、材料类型、构造做法情况下或特殊环境下的伸缩缝间距设置要求我们可以通过砌体房屋伸缩缝的最大间距表格和注意事项进行了解。
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝？伸缩缝、沉降缝、防震缝：统称为变形缝.由于温度变化，地基不均匀趁降和地震因素的影响,易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝:当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开.4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定,详见混凝土结构设计规范（2002）。
P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm,通常采用30mm。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案;框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造:墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时,也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝,缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理;内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理.②楼地板伸缩构造:楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理,上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求.顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形.③屋面伸缩缝构造：屋顶伸缩缝主要有伸缩缝两侧屋面标高相同处和两侧屋面高低错落处两种位置，当伸缩缝两侧屋面标高相同又为上人屋面时，通常做防水油膏嵌缝，进行泛水处理；为非上人屋面时,则在缝两侧加砌半砖矮墙，分别进行屋面防水和泛水处理，其要求同屋顶防水和泛水构造.在矮墙顶上，传统做法用镀锌铁皮盖缝,近年逐步流行用彩色薄钢板、铝板甚至不锈钢皮等盖缝。
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝？伸缩缝、沉降缝、防震缝：统称为变形缝.由于温度变化，地基不均匀趁降和地震因素的影响,易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝:当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开.4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定,详见混凝土结构设计规范（2002）。
P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm,通常采用30mm。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案;框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造:墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时,也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝,缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理;内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理.②楼地板伸缩构造:楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理,上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求.顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形.③屋面伸缩缝构造：屋顶伸缩缝主要有伸缩缝两侧屋面标高相同处和两侧屋面高低错落处两种位置，当伸缩缝两侧屋面标高相同又为上人屋面时，通常做防水油膏嵌缝，进行泛水处理；为非上人屋面时,则在缝两侧加砌半砖矮墙，分别进行屋面防水和泛水处理，其要求同屋顶防水和泛水构造.在矮墙顶上，传统做法用镀锌铁皮盖缝,近年逐步流行用彩色薄钢板、铝板甚至不锈钢皮等盖缝。
