变形缝的基本构造ppt课件

采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
沉降缝的设置位置
☉同一建筑物相邻部分的高度相差较大或荷载大小相差悬殊及结构形式变化之处，易导致地基沉降不均匀时； ☉当建筑物各部分相邻基础的形式、宽度及埋置深度相差较大，造成基础底部压力有很大差异，易形成不均匀沉降时（图14-8）； ☉当建筑物建造在不同地基上，且难于保证均匀沉降时； ☉建筑物体形比较复杂，连接部位又比较薄弱时； ☉新建建筑物与原有建筑物紧相毗连时。
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
目录
一、变形缝的概念和分类二、不同种类变形缝的基本要求三、变形缝的比较四、变形缝的细节构造
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保出问题
一是加强建筑物的整体性，使之具有足够的强度和刚度来克服这些破坏应力，避免产生破坏；二是预先将这些变形敏感部位的结构断开，留出一定缝隙，以保证各部分建筑物有足够的变形宽度而不会造成建筑物的破损。

《伸缩缝的施工》课件

伸缩缝的材料
1
常用材料
包括聚氨酯、丙烯酸、硅橡胶、丁腈橡胶、氯丁橡胶等。
2
材料的选择
综合考虑缝隙尺寸、伸缩量、耐用性、耐环境因素的特性、安装施工方便等因素进行选择。
伸缩缝的施工
施工前准备
根据设计方案购买所需材料和工具，清理施工区域。
施工工艺
将伸缩缝安装在预留缝口上，按照设计要求进行切割、嵌填、压缩安装。
伸缩缝的分类
按材质分类
按施工部位分类
通常有木质伸缩缝、塑料伸缩缝、金属伸缩缝等。
按施工部位分为地面伸缩缝、顶面伸缩缝、墙面伸缩缝等。
伸缩缝的设计
1 设计原则
按照材料特性和环境因素进行设计，考虑到使用年限、变形量。
2 设计计算
根据建筑的类别、所处环境、预留伸缩缝量、材质和厚度等因素做出设计计算。
检查内容
清洁、防锈处理，检查伸缩缝是否变形或移位，是否有松动或折断等。
维护方法
每次检查自清理及涂刷防锈油，以及对组成零件的连接处进行检测、紧固和缩缝，将伸缩缝的连接方式尽可能缩短，伸缩缝板和基座压平。
施工注意事项
伸缩缝板的底部不与混凝土接触，因为混凝土可以向下扩张。压缩安装伸缩缝时，不要过度压缩。
伸缩缝的检查与维护
检查时间
一般为每年进行两次检查，每次持续2-3天，细致检查伸缩缝是否存在裂缝、变形等问题。

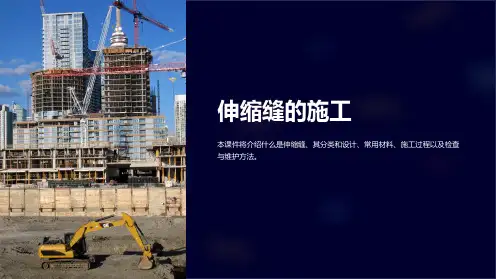

伸缩缝的施工
本课件将介绍什么是伸缩缝、其分类和设计、常用材料、施工过程以及检查与维护方法。
什么是伸缩缝？
定义
伸缩缝是为了抵御随地震、风、涨潮、温差变化等因素而产生的挤压力、张力和收缩力所产生的顺向拉力和横向平移力，而设计的缝隙。

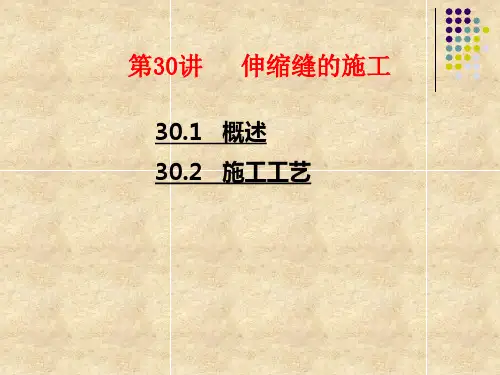

第3讲伸缩缝的施工ppt课件

30.1 概述
伸缩缝的施工
30.1 概述
第 5 类伸缩缝施工
备注：无缝伸缩缝施工工艺详细介绍
伸缩缝的施工
30.2 施工工艺
30.2 施工工艺
㈠无缝伸缩缝施工工艺
概念：接缝构造不伸出桥面时，在桥梁端部的伸缩
间隙中填入弹性材料并铺上防水材料，然后在桥面铺装层铺筑粘弹性复合材料，使伸缩接缝处的桥面铺装与其他铺装部分形成一连续体，以连接缝的沥青混凝土等材料的变形承受伸缩的一种构造。
第1～4类伸缩缝结构示意图
伸缩缝的施工
30.1 概述
1-桥面铺装；2-桥面整体化混凝土；3-伸缩体；4-梁（板）体；5-锯缝
第5类伸缩缝结构示意图
伸缩缝的施工
30.1 概述
1 ～ 4 序类伸缩缝施工工
伸缩缝的施工
30.1 概述
第 5 序类伸缩缝施工工
伸缩缝的施工
1 ～ 4 类伸缩缝施工
垂直方向的伸缩量达±3㎜
易施工完全防水提供平稳行驶的路面施工快速易维修可以于相接路面一起修补免维护可以进行面层防滑修饰
伸缩缝的施工
30.2 施工工艺
㈡板式橡胶伸缩缝施工工艺
施工程序：桥面整体铺装→切缝→预留槽清理→
将L螺栓、底角钢固定在定位支架上，一起放入预留槽内→布设横向钢筋，并通过∏形钢筋把它们同预埋筋焊接在一起→在混凝土接缝表面涂打底料→浇筑锚固系统的树脂混凝土→及时拆除定位支架→养生→安装伸缩体→完工。
伸缩缝的施工
30.2 施工工艺

板式橡胶伸缩装置（尺寸单位：mm）
1-支承钢板；2-橡胶体；3-角钢 4-预埋钢筋；5- 锚固螺栓；6-缓冲橡胶垫；7- 现浇C50混凝土；8-行车道板；9-桥面铺装

伸缩缝施工方案及方法

安装伸缩缝
总结词
稳定固定，防止移位
详细描述
根据设计图纸的要求选择合适的伸缩缝进行安装。在安装前要对伸缩缝进行检查和清洁，确保其质量合格。使用专用的固定件将伸缩缝固定在槽口内，并确保其位置准确、稳定。在固定过程中要注意不要损坏伸缩缝和周围的结构，同时要保证固定件的间距和数量符合设计要求。安装完成后，要对伸缩缝的位置和固定情况进行检查，确保其满足设计要求和使用安全。
施工人员准备
施工队伍
选择经验丰富、技术熟练的施工队伍，确保施工质量。
安全培训
对所有施工人员进行安全培训，提高安全意识。
技术交底
对施工人员进行技术交底，确保其了解施工要求和注意事项。
施工现场准备
清理场地
清除施工现场的杂物和垃圾，确保施工环境整洁。
测量放线
根据设计图纸进行测量放线，确定伸缩缝的位置和宽度。
浇筑混凝土伸缩缝
总结词
振捣密实，防止空洞
详细描述
在浇筑混凝土之前，要对模板进行清理和检查，确保其位置和稳定性符合要求。使用专业的振捣设备对混凝土进行振捣，确保其密实无空洞。在浇筑过程中要注意控制好混凝土的配合比和坍落度，同时要保证浇筑速度和振捣频率符合要求。浇筑完成后，要及时
对混凝土表面进行收光和养护，防止其出现裂缝和损坏。
屋面等水平结构。
垂直伸缩缝
在垂直方向上设置的伸缩缝，通常用于墙体、
柱子等垂直结构。
沉降缝
由于建筑物各部分沉降差异而设置的伸缩缝，通常在基础部分设置。
抗震缝
为了满足抗震要求而设置的伸缩缝，通常在结
构的关键部位设置。
02 伸缩缝施工前的准备
施工材料准备
伸缩缝装置

伸缩缝施工技术交底PPT

焊接作业时，边焊接边用3m直尺塞尺检测异型钢的平整度，平整度应控制在0—2mm范围，焊接完毕撤去支垫木楔后，再全面检查一次。
检查校正槽内预留钢筋是否符合设计安装要求，尤其是梁（板）端预留钢筋。对预留部位缺少的钢筋，必须补植钢筋，统一采用植筋胶进行钢筋补植，植筋采用Φ16螺纹钢，植筋深度不小于15D，钻孔以18-20mm 为准，钻孔后及时采用高压气枪清孔，灌入植筋胶，方才插入螺纹钢，植筋确保竖直以保证拉拔力符合要求。驻毕及时覆盖；
土工布覆盖养生；
四、安全文明施工
切割沥青混凝土时必须采取措施防止污染路面，清理出的垃圾应放置在宽大的彩条布上，清理完毕卷起多余的彩条布将清理出的垃圾包裹严密，防止污染路面。
施工用的机具、设备必须采取有效的防护措施，避免漏油污染路面。发现一次，罚款2万元。
施工前驻地办检查机械设备、小型机具配备是否齐全、性能是否良好。尤其是发电机、空压机、切割机及50、30型振捣棒等设备。
配齐备足防止污染路面的帆布、塑料布、胶带等材料。
配齐备足养护用的塑料薄膜、土工布、水车等。
三、伸缩缝施工控制
1、切缝开槽和清缝 2、缝体安装 3、焊接 4、浇筑混凝土 5、混凝土养护
采用泡沫塑料隔缝板，将其安放在缝口内。用3m直尺检查纵向直顺度，沿缝长方向每1m应不少于
两个检查点，精确检查伸缩缝顶面与两侧路面是否平顺。橡胶伸缩装置在安装后应处于受压状态。
3、焊接
焊接时须使用“5”字头焊条，严禁使用422焊条。发现一次，罚款2万元。
连接处焊缝长度应不小于10D（单面焊），焊缝应饱满、无焊渣，严禁出现点焊、跳焊、漏焊等现象。
混凝土振捣密实后，用抹板搓出水泥浆，分4-5次按常规抹压平整为止。这道工序应特别注意平整度，混凝土面比沥青路面的顶面略低1mm为宜，过高或过低都会造成跳车现象。

桥面伸缩缝施工ppt模版课件

填充枪
用于将填充材料注入伸缩缝中，提高施工效率和填充质量。
材料与设备的选择与准备
根据工程要求和实际情况选择合适的伸缩缝施工材料和设备。
对所选材料和设备进行质量检查，确保符合相关标准和工程要求。
根据施工计划和进度安排，提前准备足够的材料和设备，并做好
现场布局和安全防护措施。
03
伸缩缝施工工艺流程
02
03
混凝土
用于浇筑伸缩缝两侧的固定区域，要求具有高强度和耐久性。
橡胶止水带
用于伸缩缝的填充材料，具有优良的弹性和耐久性，能够有效防止水分渗透。
密封胶
用于填充伸缩缝的缝隙，起到防水和减震的作用。
伸缩缝施工设备
混凝土搅拌机
用于搅拌和制备混凝土，确保混凝土的质量和均匀性。
切土，确保施工精度和表面平整度。
感谢观看
伸缩缝的作用
伸缩缝可以减小桥梁结构的变形，防止车辆通过时发生跳车现象，同时还可以减小噪音和震动。
伸缩缝的分类与特点
伸缩缝的分类
根据其构造和材料的不同，伸缩缝可以分为梳形伸缩缝、橡胶伸缩缝、模数式伸缩缝等。
伸缩缝的特点
不同类型的伸缩缝具有不同的特点和使用范围，需要根据桥梁的具体情况和设计要求进行选择。
总结词
严格监管、质量第一、预防为主
详细描述
某高速公路的伸缩缝施工对质量要求极高。为了确保施工质量，采用了严格的质量监管措施。从材料采购、施工工艺到工程验收，每个环节都进行严格的质量控制。同时，坚持“质量第一、预防为主” 的原则，及时发现并解决潜在的质量问题，确保伸缩缝的施工质量达到优良标准。
THANKS
案例二：某立交桥伸缩缝改造
总结词

伸缩缝施工技术交底ppt课件

〔2〕伸缩缝宜在气温为年平均气温时安装。当安装温度与年平均温度相差较大以致影响伸缩缝正常运用时，应在制造厂家工程师的指点下，卸掉夹具，用千斤顶调正伸缩间隙，使之符合要求，再安上夹具固定好，以备安装。
〔3〕安装后的伸缩缝缝面必需平整，纵横的坡度符合设计要求，并与两侧沥青砼路面平顺衔接。
〔4〕严禁将伸缩缝型钢直接与砼中预埋钢筋施焊衔接
〔1〕严禁将生活设备置于桥面或者路面之上，不准将生活渣滓丢弃在路面上；
〔2〕切割沥青混凝土时必需采取措施防止污染路面，清理出的渣滓应放置在宽大的彩条布上，清理终了卷起多余的彩条布将清理出的渣滓包裹严密，防止污染路面；
〔3〕施工用的机具、设备必需采取严厉措施，防止漏油污染路面；
〔4〕不准混凝土搅拌运输车在路面上进
伸缩缝施工技术交底
1、资料及加工要求 2、施工要求 3、环境维护 4、平安
伸缩安装是桥梁工程上部构造的薄弱部位，直接
接受车行荷载的反复作用，且易遭到各种自然和外部要素的影响。桥面变形在伸缩安装处所产生的应力较大，假设伸缩安装没有一定的强度，很容易遭到损坏；同样，伸缩缝处的平整度假设不好，在车辆荷载的作用下，易遭到较大的冲击，也容易损坏。而伸缩安装的质量好坏是确保行车道平整度及行车温馨度，伸缩缝是桥梁构造中的重要组成部分。而桥梁施工缝的质量与施工过程中的质量控制有很大的关系。现对现场施工做如下要求：
▪ E 开槽后产生的一切弃料必需及时清理干净，确保施工现场整洁。
〔3〕缝体安装
A 伸缩缝安装之前，安装时的实践气温与出厂时的温度有较大出入时，须调整组装定位空隙值，伸缩缝定位宽度误差为±2mm，要求误差为同一符号，不允许一条缝不同位置上同时呈现正负误差。
B 安装时伸缩缝的中心线与梁端中心线相重合。假设伸缩缝较长，需将伸缩装缝分段运输，到现场后再对接，对接时，应将两段伸缩缝上平面置于同一程度面上，使两段伸缩缝接口处严密靠拢，并校直调正。用高质量的焊条，逐条焊接，焊接时宜先焊接顶面，再焊侧面，最后焊底面，要分层焊接，确保质量，并及时去除焊渣。焊接终了后用手提砂轮机磨平顶面。

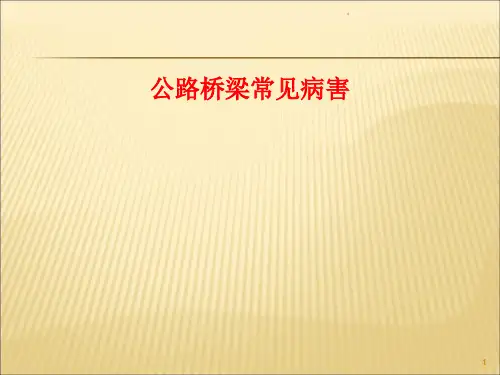

公路桥梁常见病害ppt课件

.
老化开裂
20
5 支座
剪切变形过大
.
脱空
21
.
5 支座
缺不锈钢板
22
.
5 支座
开裂
23
.
5 支座
开裂
移位
24
5 支座
外鼓
.
钢板脱胶
25
5 支座
.
剪断
26
5 支座
.
支座偏位
27
.
5 支座
偏压
28
.
5 支座
钢盆底面混凝土脱空
偏压引起四氟板挤出
29
.
5 支座
箱梁脱离支座
30
.
5 支座
45
.
二、桥梁加固技术
桥梁加固的常用方法：
（1）增大构件截面加固技术；（2）改变结构体系加固技术；（3）增强桥梁整体性加固技术；（4）体外预应力加固技术；（5）裂缝修补加固技术; （6）粘贴（钢板、碳纤维、钢丝等）加固技术；（7）支座病害判断及更换；（8）拉吊索病害判断及更换。
46
.
60
.
2改变结构体系
（4）连续梁斜拉加固
61
.
2改变结构体系
(5)连续梁桁架加固
62
.
3增强横向联系
(1)预制板桥面铺装改造
63
.
3增强横向联系
(2)预制板底增强横向联系（增设横梁）
64
0K
VVV
.
3增强横向联系
(3) 粘贴钢板
65
.
3增强横向联系
(4)T梁增设横隔板
66
.
3增强横向联系
(4)T梁增设横隔板

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

坏了防火分区的隔火要求，在设计中应给予充分重视。
17
4.满足缝的防水要求。不论是墙面、屋面或楼面,缝的防
水构造都直接影响建筑物空间使用的舒适、卫生、以及其它基本要求。 5. 满足缝的热工方面的要求。 6. 满足美观要求。
18
三．各部位变形缝构造措施
1、墙身变形缝处理
注意：镀锌铁皮不能制约两侧结构所需的变形！
感的部份将结构断开，预留缝隙，即变形缝，以保证建筑物被断开的各部份有足够的变形空间而不使建筑物破损或产生裂缝。按照不同的设计概念，变形缝分为伸缩缝、沉降缝、
防震缝。
设计时预先在变形敏感的部份将结构断开，预留缝隙，即变形缝
4
1.伸缩缝
伸缩缝是在长度或宽度较大的建筑物中，为避免由于温度变化引起材料的热胀冷缩导致构件开裂，而沿建筑物的竖向将基础以上部分全部断开的预留人工缝。缝宽一般20~40MM。在有关结构规范中，明确规定了砌体结构和钢筋混凝土结构伸缩缝的最大间距。
用轻质墙以减少悬挑基础梁的荷载。
36
(2)双墙式。
是在沉降缝的两侧都设有承重墙，以保证每个独立单元都
有纵横墙封闭联结，建筑物的整体性好。但给基础带来偏
心受力的问题。
37
介绍：
现行国家建筑标准设计图集04CJ01-1、2、3
变形缝建筑构造（一）（二）（三）
38
39
一、嵌平式楼地面处理
40
41
27
3、平屋面变形缝处理
(以卷材防水为例)
28
29
30313233屋顶变形缝构造节点---两侧等高
34
屋顶变形缝构造节点---两侧不等高
铺块材 25厚粗砂垫层卷材防水层 20厚1：3水泥砂浆找平层钢筋混凝土屋面板
80
35
4、基础变形缝处理
由于沉降缝沿基础断开，故基础沉降缝须另行处理，常见的有悬挑式和双墙式两种。 (1)悬挑式。是对沉降量较大的一侧墙基不做处理，而另一侧的墙体由悬挑的基础梁来承担。这样，能保证沉降缝两侧的墙基能自由沉降而不相互影响。挑梁上端另设隔墙时，应尽量采
5
砌体房屋伸缩缝的最大间距
6
钢筋混凝土房屋伸缩缝最大间距
7
2．沉降缝
在同一幢建筑中，由于其高度、荷载、结构及地基承载力的不同，致使建筑物各部分沉降不均匀，墙体拉裂。故在建筑物某些部位设臵从基础到屋面全部断开的垂直预留缝，把一幢建筑物分成几个可自由沉降的独立单元。这种为减少地基不均匀沉降对建筑物造成危害的垂直预留缝称为沉降缝。
变形缝构造设计的基本原则可以归纳为以下几方面： 1.满足变形缝力学方面的要求，即吸收变形、跟踪变形。如温度变形、沉降变形、震动变形等。 2.满足空间使用的基本功能需要. 3.满足缝的防火方面的要求。缝的构造处理应根据所处位臵的相应构件的防火要求，进行合理处理，避免由于缝的
设臵导致防火失效，如在楼面上设臵了变形纹后，是否破
分成若干体型简单、结构刚度均匀的独立单元。
13
下列情况之一出现时宜设防震缝：
(1)建筑平面体型复杂，有较长突出部分，应用防震缝将其分开，使成为简单规整的独立单元。
(2)建筑物立面高差超过6M，在高差变化处须设防震缝；
(3)建筑物毗连部分结构的刚度、重量相差悬殊处，须用防震缝分开； (4)建筑物有错层且楼板高差较大时，须在高度变化处设防震缝。
42
43
二、盖板式楼地面处理
44
45
46
三、卡锁式楼地面处理
47
48
四、抗震型楼地面处理
49
50
五、抗震型屋面处理
51
52
8
当建筑物有下列情况时，均应设沉降缝：
1)当一幢建筑物建造在地耐力相差很大而又难以保证均匀沉降时 2)当同一建筑高度或荷载相差很大，或结构形式不同时；
3)当同一建筑各部分相邻的基础类型不同或埋臵
深度相很大时；
4)新建、扩建建筑物与原有建筑物紧相毗连时；
5)当建筑平面形状复杂，高度变化较多时，
9
——伸缩缝或防震缝的构造
常利用镀锌铁皮盖缝
19
——防震缝的墙体处理
20
为避免缝影响主要立面的美观，也可将缝的处理转移到次要立面。
21
2、楼地面变形缝处理
这是旧的省标的做法, 现即将废止使用,因为存在漏水问题。
22
这是旧的省标的做法, 现即将废止使用,因为存在漏水问题。
23
如何解决变形缝漏水问题？
14
防震缝应将建筑物分成若干体型简单、结构刚度均
匀的独立单元。
15
对于多高层钢筋混凝土结构房屋,应尽量选用合理的
建筑结构方案,不设防震缝.当必须设臵时,其最小宽度应符合有关规定。最小宽度与地震烈度及建筑高度有关。一般，地震烈度越大，防震缝宽度越大；建筑高度越高防震缝宽度越大。
16
二．变形缝处理的原则
如何通过构造的方法改变变形缝处长期以来存在的漏水现象？？
我们认为：主要应找到漏水的路径，通过引导和堵截的两种手段综合治理漏水问题。
24
漏水机理分析
25
经过深入的分析，我们提出了改进的构造设
计，并申请了国家专利。
申请号：200620095694.2
名称:楼地面或屋面变形缝防漏水构造
26
另外,国家也有新的变形缝构造设计标准。
第九章
一．变形缝概念及设置
变形缝构造
二．变形缝处理的原则
三．各部位变形缝构造措施
四、介绍现行国家建筑标准设计图集
1
一．变形缝概念及设置
由于受温度变化、不均匀沉降以及地震等因素的影响，建筑结构内部将产生附加应力，这种应力常常使建筑物产生裂缝甚至破坏。
2
过大的温度应力使墙体产生裂缝
3
为减少应力对建筑物的影响，在设计时预先在变形敏
当建筑平面形状复杂，高度变化较多时应设臵沉降缝。
立面
为避免可能产生的不均匀沉降，应将建筑划分为几个简单的体型的单元体。
10
平面
变形缝在建筑中常见的设臵位臵
11
沉降缝的宽度与建筑物的高度及地基的承载力情况有关
12
3.防震缝
防震缝是为了防止建筑物的各部分在地震时相互撞击
造成变形和破坏而设臵的垂直预留缝。防震缝应将建筑物
