PROE转CAD如何设置才能1:1出图啊?我现在只能在CAD里放大25.4啊,谢谢!!!看来楼主是个新手。
drawing_units设置为 mm就可以了关于PROE的prt档转CAD2008-03-11 23:38做为工程设计人员,必将在多个三维软件中转换,本人就将在工作中遇到的一些问题在这里讨论一下,希望能起到抛砖引玉的作用.1.关于PROE的prt档转CAD的3D档,可在proe中将图档另存为ACIS文件的*.sat档,然后在CAD中insert-ACIS file引入*.sat档.2.proe工程图的默认单位是inch,所以必须先把它的单位改过来.你可以在进入工程图界面后先在Advance中进入Draring Setup修改单位drawing_units 设为mm另存为drawing.dtl然后在config文件中把drawing_setup_file 指向该文件所在的路径加文件名。
如建立Drawing.dtl文件，并将它存在D:\Program Files\proe2000下，则在config文件中写：drawing_setup_file D:\Program Files\proe2000\Drawing.dtl 个问题很好解决。
我一直都没有问题的最重要的是default_draw_scale1 设置转出绘图比例为1：1drawing_units mm 设置所有绘图参数的单位转cad档时要选择R12版。
default_draw_scale1 设置转出绘图比例为1：1dxf_out_drawing_scale yes 在转出的DXF或DWG中设置一个比例因子DIMFLAC，一般需要转图到AutoCAD中就需要把这个设置为YESpro_unit_lengthunit_mm 设置新单位的缺省单位其次需要在绘图选项中设置，也就是工程图模块下设置drawing_unitsmm设置所有绘图参数的单位(右键-属性-绘图选项-杂项drawing-units把INTH改为MM)draft_scale 1 绘图上的绘图尺寸相对于绘图图元的实际长度的值CAD转PROE必须把CAD另存为2000格式config文件中也是能设置的！打开选项－打开config文件－找到单位－设置成mm－自动保存－ＯＫ！1.在工程图中：文件--属性--绘图选项（单位改成公制mm）。
PROE转CAD的1：1方法当你搞好一个3D图，想把图形转入工程图。
首先新建“绘图”后，进入绘图对话框。
建议第一步先在屏幕任一处点右键（约按住1-2秒），就会出现，然后点“属性”，就会看到这个。
然后点“绘图选项”，就会看到以下框再点选当你点了这个后，会留意到下面自动出现成然后把“选项”中改成“drawing_units”（其实只要把“awing_”面的删去，按一个“u”，就会自动出现“units”），之后重点就是要把“值（V）”中的“inch*”改成“mm”然后点，再点，再点“完成/返回”就这样，你所标注的尺寸在CAD里就不会是英寸的了。
但还要注意比例的大小。
在PROE绘图区左下角有个，第一个蓝色的，就是图形比例。
当你加入一个图形后，，比例会自动变小。
这个时候你可以调比例大小（双基就可以调了）。
就例如我调到0.2，当转入CAD后，就要在尺寸比例中设为“5”，因为你在PROE中已经是缩小到了0.2。
换而言之，当比例调到2，CAD里的就要缩小0.5。
（也就是图纸画出的尺寸与零件实际尺寸的比值）具体来说比如现在比例为2 proe工程图中一圆半径为9 cad中标注则为18其实如果一个原图好大，本人建议先在PROE里的比例设为“1”（当然是在把工程图出好了之后），再适当地调下放大后图形的位置，再转入CAD里。
因为这样可以自己根据CAD图框的大小来设置图形合适的比例。
这样就可以更自由地缩放。
当，万一你在PROE里忘记把英寸inch改成毫米mm，但工程图也出好了，也已经转入了CAD。
那就用CAD打开出好的图，全选整个图后，用缩放命令（sc），输入25.4这个值。
因为英转毫的互换值是这个。
换成后，就OK啦。
附：每一个PROE图输入CAD后，最好先把图复制到一个新的任务框里再进行编辑。
这样就会方便自己设置任何东西。
关于mm与inch因为ProE 三维转二维默认是英寸的，1英寸=25.4毫米，如果比例刻度为1，尺寸已经缩小25.4倍了。

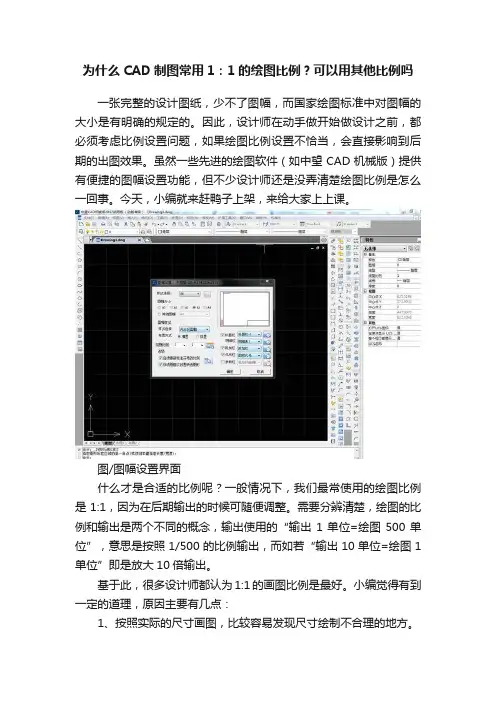

为什么CAD制图常用1：1的绘图比例？可以用其他比例吗
一张完整的设计图纸，少不了图幅，而国家绘图标准中对图幅的大小是有明确的规定的。
因此，设计师在动手做开始做设计之前，都必须考虑比例设置问题，如果绘图比例设置不恰当，会直接影响到后期的出图效果。
虽然一些先进的绘图软件（如中望CAD机械版）提供有便捷的图幅设置功能，但不少设计师还是没弄清楚绘图比例是怎么一回事。
今天，小编就来赶鸭子上架，来给大家上上课。
图/图幅设置界面
什么才是合适的比例呢？一般情况下，我们最常使用的绘图比例是1:1，因为在后期输出的时候可随便调整。
需要分辨清楚，绘图的比例和输出是两个不同的概念，输出使用的“输出1单位=绘图500单位”，意思是按照1/500的比例输出，而如若“输出10单位=绘图1单位”即是放大10倍输出。
基于此，很多设计师都认为1:1的画图比例是最好。
小编觉得有到一定的道理，原因主要有几点：
1、按照实际的尺寸画图，比较容易发现尺寸绘制不合理的地方。
2、这样的比例设计师标注尺寸很方便，尺寸数字是多少都是软件自动测绘的；如果画错了，一看标注的数字就能看出来。
3、在每个图形中间复制局部的图形或者是使用块的时候，由于都是1:1 的比例，调整块尺寸就比较方便。
4、方便零件拼配成装配图形或者将装配图拆分画零件。
5、无需进行繁琐的比例大小的缩放和计算，从而避免了在换算过程中出现的误差，提高了工作效率。
如果各位还有什么疑问，欢迎留言互相探讨一下。

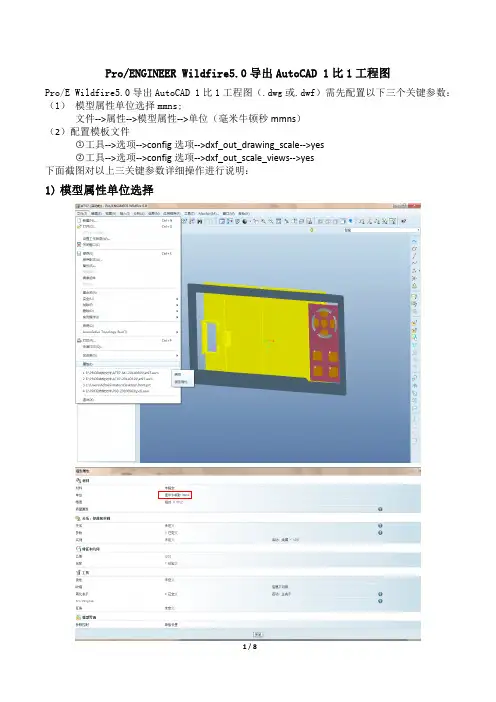

Pro/ENGINEER Wildfire5.0导出AutoCAD 1比1工程图Pro/E Wildfire5.0导出AutoCAD 1比1工程图（.dwg或.dwf）需先配置以下三个关键参数：（1） 模型属性单位选择mmns;文件‐‐>属性‐‐>模型属性‐‐>单位（毫米牛顿秒mmns）（2）配置模板文件○1工具‐‐>选项‐‐>config选项‐‐>dxf_out_drawing_scale‐‐>yes○2工具‐‐>选项‐‐>config选项‐‐>dxf_out_scale_views‐‐>yes下面截图对以上三关键参数详细操作进行说明：1)模型属性单位选择2)配置模板文件2.1模板文件如未配置以下红框的两个参数，按左下角橙色“查看”按钮进行添加。
2.2在“查找选项”里的“输入关键字”输入dxf_out_drawing_scale并在“设置值”项选yes,最后确认“添加/更改”按钮。
添加dxf_out_scale_views重复上述操作。
至此ProE Wildfire5.0导出AutoCAD 1比1工程图的三个关键参数项配置完毕。
3)以下操作是示范例程Setp1: 文件‐‐>新建‐‐>选择“绘图”项，其他保持默认，（“名称”里的“drw0001”可按需要改名，也可保持默认）如下图所示，点击“确定”。
Setp2:如无特别需求，此步骤选项也可全部默认，不用更改，点击“确定”。
Setp3:完成以上两步确定后，进入绘图界面，如下图所示进入绘图界面后，工程图可能是1：1，也可能是其他的比例（如上图所示就不是1：1的），若是其他比例就需双击左下角的比例然后在弹出的对话框“输入比例的值”，然后按青色的“对号”确认，就得到1：1的图纸了。
调整为1：1后的图纸如下图所示（PS：调整为1：1后，三视图的三部分的图有可能会重合，这时需要对任一视图右击[保持2秒]然后然后将“锁定视图移动”前面的勾去掉，之后就可自由调整三视图为你满意的相对位置了）Step4:双击任意一视图出现如下对话框，按需求设置各项参数。
很多朋友是用Pro/E建模然后把图纸转到CAD中标注尺寸，其中需要注意的是比例设置问题。
一般情况下，期望在CAD中获得1:1的视图比例，需要注意下面几点。
1.模型单位为公制(单位为mm)，因为CAD中使用的是公制单位，如果CAD中用的是英制单位就另当别论了。
模型单位是由模板决定的， Pro/E3.0 4.0需要通过配置config.pro文件来设置默认的模板，Pro/E5.0在安装的时候就可以选择默认模板是公制的还英制的。
如果模型单位为英制的，那么转到CAD中图元和实物的比例为1:25.4的关系。
2.设置dxf_out_scale_views选项，该选项是设置输出到DXF或DWG文件时是否指定放缩，有两个备选值分别为yes和no。
yes按主视图的放缩比例为1:1的方式重新放缩整个绘图，意思就是如果Pro/E 工程图的主视图比例为1:N,输出的DXF或DWG视图会放大N倍，最终效果是图形和实物是1:1的关系，而图框放大可N倍。
no不放缩整个视图，Pro/E工程图中始终是放缩图元图框以适应1:1的图框。
如果Pro/E工程图的主视图比例为1:N,输出的DXF或DWG视图不放缩，图元相对实物缩小了N倍，图框保持1:1。
3.如果完全是到CAD中出图，那么可以直接在Pro/E工程图中把视图比例设置为1:1，这样就不管你如何配置输出的图元和实物的比例都是1:1的关系，图框在CAD中增加。
PROE工程图的配置参数含义一：这些选项控制与其他选项无关的文本；--------drawing_text_height 用“drawing_units”的设置值，设置绘图中的所有文本的缺省高度；--------text_thickness 对再生后的新文本，以及粗细未修改的现有文本，设置缺省文本粗细，数值以绘图单位表示；--------text_width_factor 设置文本宽度和文本高度间的缺省比值，直到用“文本宽度”命令改变宽度，系统才不保留此值；二：这些选项控制视图和它们的注释；--------broken_view_offset 设置剖断视图两部分的偏距距离；--------create_area_unfold_segmented 使局部展开的横截面视图中的尺寸显示，类似于全部展开的横截面视图中的尺寸显示，如设置为“是”，则创建新视图时，视图分段显示。
此选项只影响新视图；--------def_view_text_height 设置横截面视图和投影详图视图中，用于视图注释及箭头中视图名称的文本高度；--------def_view_text_thickness 设置新创建的横截面视图和投影详图视图中，用于视图注释及箭头中的视图名称的文本缺省粗细；--------default_view_label_placement 设置视图标签的缺省位置和对齐方式；--------detail_circle_line_style 对绘图总指示详细视图的圆设置线形；--------detail_circle_note_text 确定在非ASME-94详细视图参照注释中显示的文本；--------detail_view_boundary_type 确定详细视图的父视图上的缺省边界类型；--------detail_view_circle 对围绕由详细视图详细表示的模型部分的圆，设置此圆的显示方式；-------detail_view_scale_factor 确定详细视图的及其父视图间的缺省比例因子，如果设置为2，则详细视图比例为其父视图的两倍；--------half_view_line 确定对称线的显示，如设置为“solid”,则有材料存在的地方将绘制实线，“symmetry_iso”遵循ISO标准128：1982 5.5。

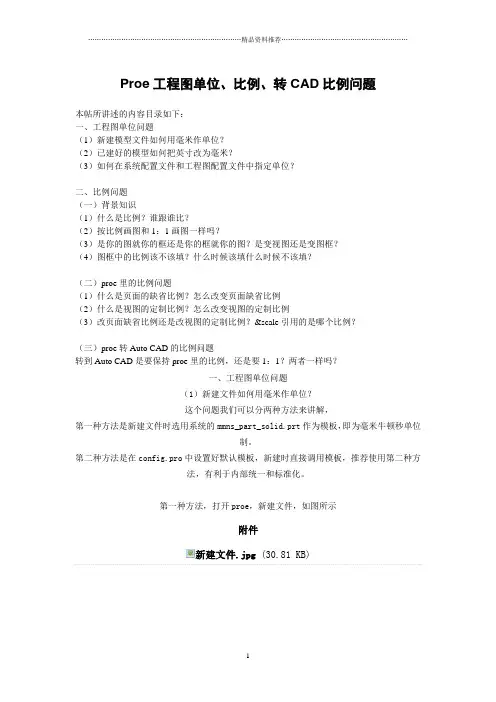

Proe工程图单位、比例、转CAD比例问题本帖所讲述的内容目录如下：一、工程图单位问题（1）新建模型文件如何用毫米作单位？（2）已建好的模型如何把英寸改为毫米？（3）如何在系统配置文件和工程图配置文件中指定单位？二、比例问题（一）背景知识（1）什么是比例？谁跟谁比？（2）按比例画图和1：1画图一样吗？（3）是你的图就你的框还是你的框就你的图？是变视图还是变图框？（4）图框中的比例该不该填？什么时候该填什么时候不该填？（二）proe里的比例问题（1）什么是页面的缺省比例？怎么改变页面缺省比例（2）什么是视图的定制比例？怎么改变视图的定制比例（3）改页面缺省比例还是改视图的定制比例？&scale引用的是哪个比例？（三）proe转Auto CAD的比例问题转到Auto CAD是要保持proe里的比例，还是要1：1？两者一样吗？一、工程图单位问题（1）新建文件如何用毫米作单位？这个问题我们可以分两种方法来讲解，第一种方法是新建文件时选用系统的mmns_part_solid.prt作为模板，即为毫米牛顿秒单位制。
第二种方法是在config.pro中设置好默认模板，新建时直接调用模板，推荐使用第二种方法，有利于内部统一和标准化。
我们还可以验证一下，单位是有否真的改为毫米了，如下图所示编辑——设置——单位——弹出单位管理器这时，我们可以看到下面的说明，单位是长度: mm, 力: N, 时间: sec, 温度: C 你也可以改为毫米千克秒单位制，这里我们不需要改动，直接关闭窗口。
另外，我们也可以通过点击信息——模型，来查看模型的当前单位，如图02所示附件编辑设置.jpg (26.72 KB)编辑设置单位.jpg (15.6 KB)2008-8-10 21:16单位管理器.jpg (30.83 KB)2008-8-10 21:1602.jpg (51.77 KB)2008-8-11 21:33第二种方法，就是在config.pro中设置template_solidpart值为PROE安装目录下templates\mmns_part_solid.prt（浏览找到后指定），保存config.pro。

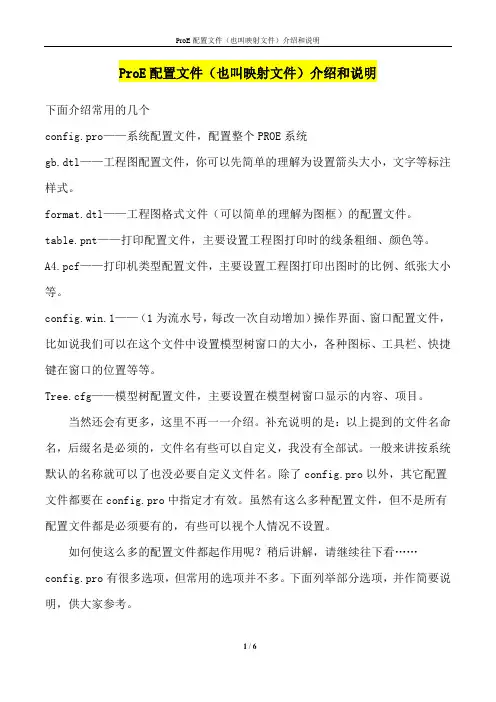

ProE配置文件（也叫映射文件）介绍和说明下面介绍常用的几个config.pro——系统配置文件，配置整个PROE系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。
format.dtl——工程图格式文件（可以简单的理解为图框）的配置文件。
table.pnt——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。
A4.pcf——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。
config.win.1——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。
Tree.cfg——模型树配置文件，主要设置在模型树窗口显示的内容、项目。
当然还会有更多，这里不再一一介绍。
补充说明的是：以上提到的文件名命名，后缀名是必须的，文件名有些可以自定义，我没有全部试。
一般来讲按系统默认的名称就可以了也没必要自定义文件名。
除了config.pro以外，其它配置文件都要在config.pro中指定才有效。
虽然有这么多种配置文件，但不是所有配置文件都是必须要有的，有些可以视个人情况不设置。
如何使这么多的配置文件都起作用呢？稍后讲解，请继续往下看…… config.pro有很多选项，但常用的选项并不多。
下面列举部分选项，并作简要说明，供大家参考。
menu_translation both——设置下拉菜单时为中英文双语菜单tol_mode nominal——设置显示的尺寸没有公差trail_dir D:\Program Files\trail——设置轨迹文件存放路径web_browser_homepage about:blank——设置浏览器首页为空白页drawing_setup_file D:\Program Files\peizhi\gb.dtl——设置工程图配置文件system_colors_file D:\Program Files\peizhi\syscol.scl——设置系统颜色配置文件pdf_use_pentable yes——设置输出PDF时使用系统线宽设置pro_format_dir D:\Program Files\peizhi\format——设置工程图格式文件路径template_solidpart D:\ProgramFiles\peizhi\template\startpart.prt.5——设置零件模板template_designasm D:\Program Files\peizhi\template\startasm.asm.3——设置组件模板model_note_display no——设置注释不显示pro_unit_length unit_mm——设置长度缺省单位为mmpro_unit_mass unit_kilogram——设置质量缺省单位为kgpro_unit_sys mmks——设置缺省单位系统为mmks（毫米千克秒）bell no——关闭提示音default_dec_places 3——设置所有模型模式中非角度尺寸的缺省小数位数default_ang_dec_places 2——设置角度尺寸小数位数sketcher_dec_places 2——设置草绘时的尺寸小数位数default_draw_scale 1:1——设置工程图中缺省的绘图比例，即插入一般视图时默认为1比1save_drawing_picture_file embed——设置将图片嵌入工程图中，可以实现工程图打开时预览search_path_file D:\Program Files\peizhi\search.pro——设置搜索文件tangent_edge_display no——设置相切边不显示set_menu_width 12——设置下拉菜单的宽度intf_out_layer part_layer——设置图层方式（影响转CAD）dxf_export_mapping_file D:\Program Files\peizhi\dxf_export.pro——指定转CAD的转换设置文件mdl_tree_cfg_file D:\Program Files\peizhi\tree.cfg——设置模型树配置文件allow_anatomic_features yes——设置自动再生特征text_height_factor 40——设置系统坐标及基准面显示的字体大小pro_note_dir D:\Program Files\peizhi\note——设置注释文件路径rename_drawings_with_object both——设置保存副本时自动复制与零件或组件相关的工程图use_8_plotter_pens yes——设置使用8笔（影响打印）mass_property_calculate automatic——设置质量自动计算format_setup_file D:\Program Files\peizhi\format.dtl——设置工程图格式文件的配置文件pro_symbol_dir D:\Program Files\peizhi\symbol——设置工程图用的符号tolerance_standard iso——设置公差标准为ISOpro_plot_config_dir D:\Program Files\peizhi\print_pcf——设置打印机打印样式文件路径pro_material_dir D:\Program Files\peizhi\material——设置材料库文件路径pen_table_file D:\Program Files\peizhi\table.pnt——设置打印线宽配置文件step_export_format ap214_cd——设置输出step格式文件时，保留原模型颜色dxf_out_scale_views yes——输出为DWG或DXF时不管工程图中的比例，自动重新缩放为1比1ProE Wildfire 3.0 配置文件以下为本人多年积累的快捷键及一些相关文件，config.pro里的快捷键经多年改正，有很多快捷键非常实用（比如工程图的快捷键），还有很多是一般情况下录制不出来的。
一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。
template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3. 尺寸文字高度text_thickness 0. 文字厚度text_width_factor 0. 文字宽度与高度的比值（2）视图参数broken_view_offset 5. 破断视图的偏移距离def_view_text_height 5. 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。
view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。
（3）截面及箭头参数crossec_arrow_length：设置截面箭头的长度为“5”。
crossec_arrow_style：设置截面箭头的显示形式为“tail_online”标准。
crossec_arrow_width：设置截面箭头的宽度为“2”。
（4）视图中实体显示datum_point_size：设置基准点的大小为“1”。
hidden_tangent_edges：设置为“erased”，即删除隐藏的相切边。
thread_standard：设置“std_iso”标准来显示有轴的螺纹孔，系统默认显示标准为“std_ansi”.（5）尺寸标注参数allow_3d_dimensions：设置为“yes”，即在3D视图中显示尺寸标准。
angdim_text_orientation：设置角度尺寸文本放置方式为“parallel.above”，即为角度尺寸文本平行于圆弧尺寸线，并放置在其上方，系统默认放置方式为水平放置“horizontal”。
blank_zero_tolerance：接受默认的参数设置“no”，即显示“0”尺寸公差，设置为“yes”时，不显示“0”尺寸公差。
clip_dim_arrow_style：指定尺寸箭头型式为“arrowhead”，用户也可以设置为点型式“dot”、斜线型式“slash”等。
dim_leader_length：当尺寸箭头在尺寸界限之处时，设置尺寸引线的长度为“5”dim_text_gap：当尺寸文本水平放置在尺寸线中间时，设置尺寸文本与尺寸线间的距离为“0.5”（此距离是与文字高度的比值来度量），对于圆直径尺寸标注来说，它是水平线在尺寸文本外的延伸量。
lead_trail_zeros_scope：设置为“all”，即让“lead_trail_zeros”选项对尺寸、注释及符号等均起作用。
text_orientation：设置为“parallel_diam_horiz”，即尺寸文本平行于尺寸线放置，系统默认放置方式为水平放置“horizontal”tol_display：用于设置是否显示尺寸公差，设置为“yes”时，显示尺寸公差，设置为“no”时，不显示尺寸公差。
witness_line_delta：设置尺寸界限在尺寸箭头外的延伸量为“2”。
wirness_line_offset：设置尺寸界限与标注对象间的偏移量为“0.5”。
（6）中文字体default_font 设置为simfang（仿宋）。
proeWildfire 2.0\text。
（7）尺寸箭头draw_arrow_length：设置尺寸箭头的长度为“3”draw_arrow_style：设置尺寸箭头的型式为填充型式“filled”，还可以设置为“close”或“open”型式。
draw_arrow_width：设置尺寸箭头的宽度为“1”。
leader_elbow_length：设置引线弯曲的长度为“6”。
（8）中心轴系统默认的中心轴参数不完全符合国标，需做如下设置。
axis_line_offset：设置中心线超出轮廓线的长度为“3”。
circle_axis_offset：设置圆中心轴超出圆轮廓的长度为“3”。
radial_pattern_axis_circle：设置为“yes”，显示阵列特征的定位中心圆；设置为“no”时，不显示阵列特征的定位中心圆。
（9）几何公差控制gtol_datums：几何公差参照基准的放置标准采用“std_jis”标准，系统默认为“std_ansi”标准。
（10）表格、重复区域及球标控制2d_region_columns_fit_text：设置为“yes”，即当表格栏中输入的文本很长时，自动调整栏位的尺寸，以适应文本的放置。
（11）模型网格控制（12）杂项参数设置drawing_units：设置绘图单位为毫米“mm”。
max_balloon_radius：设置球标的最大允许半径为“3”。
min_balloon_radius：设置球标的最小允许半径为“2”。
（13）工程图配置文件prodetail.dtl的保存及调用方法在config.pro中设置prodetail.dtl的路径。
3．打印设置二、创建视图1．创建一般视图2．半剖视图3．局部剖4．旋转剖，建立旋转剖视图时，注意第一个视图得创建5．阶梯剖视图移出剖面模型边可见性：设置为“区域”6．3D剖视图X截面的设置：视图管理器→X截面→添加剖截面（两个并设置方向）→设置“与”和“OR”7．局部放大图插入→绘图视图→详图8．辅助视图视图对齐选项中勾掉“将此视图与其他视图对齐”注释的箭头符号如何设定9．破断视图破断区域，破断线10．半视图三、编辑工程视图1．移动视图（1）一般性移动（2）移动向视图：需要将向视图与其父视图的对应关系解除，即取消“对齐”中的“将此视图与其他视图对齐”。
（3）注释与视图一起移动：将视图和注释在编辑菜单里设置为组。
2．拭除、恢复和删除视图拭除视图只是暂时将视图隐藏起来，可以随时恢复，删除视图则是永久性将视图删除。
3．修改比例（1）修改视图比例（2）修改全局比例4．修改视图属性（1）修改局部视图名称、参考点和区域（2）增加、删除剖面箭头（3）修改视图类型和视图显示（4）增加草绘几何图形需将草绘的图形与视图进行绑定，使得能与视图一起移动。
四、工程图尺寸标注、标题栏和明细表1．尺寸标注基础（1）尺寸标注的三要素：尺寸界线、尺寸线和尺寸数字。
（2）尺寸标注的基本原则：认真细致、一丝不苟，基本原则如下：1）尺寸标注必须做到完整，不遗漏，也不重复。
2）尺寸标注必须做到正确，不自相矛盾，同时要符合制图标准中的相关规定。
3）尺寸标注必须做到排列整齐、注写清晰和可视性好。
采用连续尺寸标注时，各尺寸的尺寸线应连成一直线，而采用直线尺寸标注时，大尺寸要在小尺寸的外面。
4）重要的尺寸应从基准处直接标出，不能采用间接计算的方法获得。
5）尺寸不要标注成封闭的尺寸链，而应该根据装配时的功能和要求选择一个尺寸精度要求不高的尺寸，标注成开口环形式。
6）尺寸标注的基准选择必须合理，应既能保证设计要求，又便于加工测量。
2．无公差的尺寸标注（1）自动尺寸标注：视图→显示/拭除（2）整理尺寸：编辑→整理→尺寸；将视图中的尺寸切换到其它视图：右键或编辑→将项目移动到视图；切换不正确的尺寸箭头：右键→方向箭头；逐一调整各个尺寸。
（3）编辑尺寸文本左键双击或右键编辑属性；（4）手工标注尺寸：插入→尺寸→新参照3．粗糙度符号、技术要求及注释（1）加入粗糙度符号：插入→表面光洁度（2）创建自定义粗糙度符号：格式→符号库→定义4．技术要求及注释：插入→表面光洁度插入注释，5．图框和标题栏（1）绘制图框：图框有留装订边和不留装订边两种格式，且必须用粗实线画出。
（2）绘制标题栏：插入表6．带公差的尺寸标注：改tol_display 为yes，（1）带尺寸公差的标注：单击标注属性，设置公差属性（2）带形位公差的标注形位公差用来表达零件的几何形状及其所处的位置。
形位公差分形状公差和位置公差两类，形位公差有直线度、平面度、圆度及圆柱度，位置公差有平行度、垂直度及同心度。
7．装配图标注（1）装配图尺寸标注（2）装配图球标注（3）绘制明细表8．焊接标注五、图层管理和制作模板1．图层管理（1）新建图层（2）隐藏及显示图层2．模板：将这些固定、简单但又非常琐碎的设计操作事先写入一个我们称其为“模板”的工程图文件中，并保存到系统的模板库中，这样以来，在实际设计时便可以从模板库中直接调用合适的模板文件，极大地提高设计效率。
创建模板：文件→新建→制图：指定模板为空，选择幅面大小，设置图纸基本信息，→应用程序→模板；插入→模板视图，设置相关视图的显示信息六、与AutoCAD文件交换及打印工程图，1．转换为DWG：样条作为样条；剖面线作为剖面线图员；点作为形状；注释作为分离图员。
设置转出CAD图1:1PROE转CAD问题的解决方法一般PROE转CAD有很多问题！这里给大家介绍解决方法！1，在CONFIG文件中设置：drawing_units = mm default_draw_scale =1:1解决比例问题此设置是在调整了进入工程图模版就成1:1绘图，但是如果有放大视图转出就不是1:1的比例了，还有一种方法是在(工具)—(选项)查找输入（dxf_out_scale_views）后面的值为（yes）这个是无论图纸比例多少均输出为1:1。
