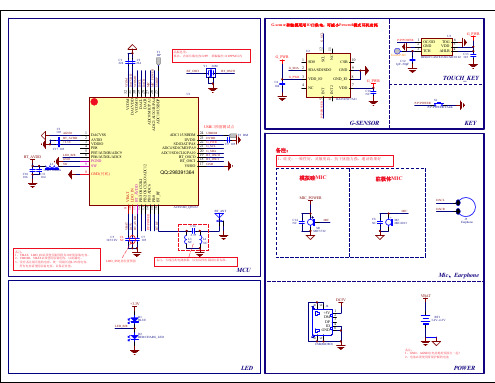

+3.3VSD_CMD SD_CLK SD_DATCD 10D07VDD 4CLK 5VSS 6D18D3/CS 2CMD 3WP 9D21Sheet11TF1SD-TF+M1MICC18104MICDACVDDDACLR27.5KPA 、PowerKey 、LED SD 1bypass 2IN+3IN-4OUT-5VDD 6GND 7OUT+8U2XPT4871C14225R333KVMCUSPK+SPK-SPK+SPK-C13104LPFC4105R114.7RR151KVIND3REDD2BLUE R123.3K C9105C6105C5105MCUMIC 、TF-CARDR106.8KC15NC注：原理图中注释说明设计时需特别注意C17NCJ1SPKC16NCD1IN4148VBATVIN GND5LIN_R 4AGND 3LIN_L 26+5V 1666J2BT13.4V~4.2VLIN_L/R VMCUFM_ANTL 41K @100M H ZLEDS6SWDACLMIC DACVDD VCOM AGND FMIP +3.3VGND C32.7PBT_ANT BT_ANTL3NCL10R C12105C8105VMCU BT_AVDD GNDC1NCC2NCBTOSCO BTOSCI Y124MBTOSCO BTOSCI USBDP USBDM GND PC5/SD1CLK 1PC4/SD1CMD 2VDDIO 12ADC11/AUX2R/SD0CLK/PB1213ADC8/PB916LDO_IN 18ADC10/AUX2L/SD0CMD/PB1114ADC9/SD0DAT/PB1015FMIP 10DACVSS 11DACVDD 8PB13/MIC/PA3/AUX1L 5USBDM/PC3/SD0DAT 3USBDP/PA4/AUX1R 4BT_OSCI 23BT_OSCO 24BT_RF 21AVSS122BT_AVDD 19DACR 6DACL 7VCOM 9AVSS220VSSIO 17U1AC6905A_QSOP24SD_CLKSD_CMD SD_DAT C7105C10102F M _A N TL2100nHC1124pFFM_ANT LIN_L/RMUTE LED ADKEY 晶振选型：封装：可兼容3225，M49S ，HC49S 等不同封装要求：稳定性、一致性要好，频偏偏差：±10PPM 以内电容：晶振匹配电容位置请预留R1100KVMCUMUTER134.7RQ18850C/9015CR1410KVBATR9NC+3.3VR422KR53K R69.1K R724K S1P/P/FM_SCANS2PREV/V-/CH-S3NEXT/V+/CH+S4MODE 0.4V1.0V 0V 1.7VADKEY R847KS5TALK2.2VR613100R放电电阻，请预留GND 、AGND 在电源入口处短接在一起！C19NC/100PC20100uF/6.3V设计注意事项：1、主控所有电源的退耦电容必须靠近芯片放置，退耦电容的回路地必须最短回到该电源地2、FM 匹配电路请接AGND 。
高灵敏度话筒音频放大器电原理图高灵敏度话筒音频放大器电原理图利用本装置，可以听到远处极微弱的声音，它的极强的指向性和极高的灵敏度，能将运动场上运动员和教练员的低声细语尽收耳底，使用起来十分有趣。
工作原理：电路见图109-1。
装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。
放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。
这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。
利用它就能听到很远处人耳无法直接听到的微弱声音。
元件的选择与制作：元件均为通用件，无特殊要求。
本装置的关键是“话筒”的制作。
制作时可找一长45cm、内径为2.5cm的塑料管，将其内壁均匀贴一层3mm厚的海绵(目的是为了将筒轴侧方向的声音吸收掉)，海绵要均匀，不能有间断。
然后，在筒的一端，用薄橡皮缠绕几层至恰好塞进管口的话筒，用801强力胶，粘在管端。
然后在话筒上焊出引线(一定要用屏蔽线)，话筒就做好了。
本装置用9V层叠电池供电，耗电很少。
耳机用32Ω头戴式耳机，按本电路接法，两耳机串联使用，总阻抗为64Ω，以减小集成块功耗。
调整与使用：图109-2是该装置的印制板。
安装无误后，一般无需调整即可使用。
使用时，“话筒”开口端对准要听音的方向，打开电位器开关，逐渐加大到合适的音量即可。
注意：因该装置的增益太高，切勿将话筒口对着耳机方向。
PCB板上C6负极应该与IC第11脚连接起来。
话筒低噪音语音前置放大器电路图原理图如下图所示,采用MC2830形成语音电路。
传统的语音电路无法区分语音和噪声的输入信号。
在嘈杂的环境，往往是开关引起的噪音，为了克服这一弱点。
语音电路一级以上的噪声，这样做是利用不同的语音和噪声波形。
语音波形通常有广泛的变化幅度，而噪音波形更稳定。
语音激活取决于R6 。
语音激活的敏感性降低，如果R6变化14K到7.0k ，从3分贝到8分贝以上的噪音。
助听器原理图举例分析：助听器工作原理它实质上是一个由晶体三极管VT1～VT3构成的多级音频放大器。
VT 1与外围阻容元件组成了典型的阻容耦合放大电路，担任前置音频电压放大；VT2、VT3组成了两级直接耦合式功率放大电路，其中：VT3接成发射极输出形式，它的输出阻抗较低，以便与8Ω低阻耳塞式耳机相匹配。
驻极体话筒B接收到声波信号后，输出相应的微弱电信号。
该信号经电容器C1耦合到VT1的基极进行放大，放大后的信号由其集电极输出，再经C2耦合到VT2进行第二级放大，最后信号由VT3发射极输出，并通过插孔XS送至耳塞机放音。
电路中，C4为旁路电容器，其主要作用是旁路掉输出信号中形成噪音的各种谐波成份，以改善耳塞机的音质。
C3为滤波电容器，主要用来减小电池G的交流内阻（实际上为整机音频电流提供良好通路），可有效防止电池快报废时电路产生的自激振荡，并使耳塞机发出的声音更加清晰响亮。
元器件选择R1～R5均用RTX-1/8W型碳膜电阻器。
C1～C3均用CD11-10V型电解电容器，C4用CT1型瓷介电容器。
G用两节5号干电池串联而成，电压3V。
XS选用CKX2-3.5型（φ3.5mm口径）耳塞式耳机常用的两芯插孔，买来后要稍作改制方能使用。
改制方法参见图2所示，用镊子夹住插孔的内簧片向下略加弯折，将内、外两簧片由原来的常闭状态改成常开状态就可以了。
改制好的插孔，要求插入耳机插头后，内、外两簧片能够可靠接通，拔出插头后又能够可靠分开，以便兼作电源开关使用。
耳机采用带有CSX2-3.5型（φ3.5mm）两芯插头的8Ω低阻耳塞机。
VT1、VT2选用9014或3DG8型硅NPN小功率、低噪声三极管，要求电流放大系数β≥100；VT3宜选用3AX31型等锗PNP小功率三极管，要求穿透电流Iceo尽可能小些，β≥30即可。
B选用CM-18W型（φ10mm×6.5mm）高灵敏度驻极体话筒，它的灵敏度划分成五个挡，分别用色点表示：红色为-66dB，小黄为-62dB，大黄为-58dB，兰色为-54dB，白色＞-52dB。
