DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。
2工作原理 ............................................................................................................................错误！未定义书签。
3技术参数 ............................................................................................................................错误！未定义书签。
3.1主要型号 ...............................................................................................................................错误！未定义书签。
3.2主要技术参数 .......................................................................................................................错误！未定义书签。
3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。
用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。
可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。
数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。
本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。
高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。
三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。
以手持电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有双RS485接口，方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。
1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。
精度基本不受频率，温度、电压变化影响。
整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。
1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。
1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。
在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。
1.1.4、电表运行信息可由手持电脑、 RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。
电能表通讯规约符合DL/T645 。
三相四线费控智能电能表使用说明书- 4 -二、原理与主要技术参数： A 、B、C三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。
DT(S)SDE型多功能电能表说明书部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改DTSD/DSSD1088 E3型三相电子式多功能电能表产品说明书深圳华立南方电子技术有限公司目录一、概述 (1)二、规格型号 (1)三、主要技术指标 (2)四、主要功能 (3)五、仪表的外形和安装 (7)六、液晶显示说明 (10)七、编程以及抄表说明 (13)八、仪表的贮存和质量保证 (13)1.概述DTSD/DSSD1088 E3 型三相电子式多功能电能表<以下简称“仪表”）是我公司为了适应我国电网改造，适应电网自动化的需要而自主开发的具有通讯功能的全电子式多功能仪表。
该表采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。
b5E2RGbCAP该表性能指标符合DL/T614 --1997《多功能电能表》和DL/T645 --1997《多功能电能表通讯规约》电力行业标准对多功能电能表的各项技术要求。
p1EanqFDPw该表能计量各个方向的有功无功电量及需量，并具有485通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便。
DXDiTa9E3d2.规格型号注：可根据用户需要制造适应其个性化需求的特殊规格的表。
3.主要技术指标3.1 工作电压正常工作电压： 0.9Un～1.1Un极限工作电压： 0.75Un～1.15Un3.2 气候条件正常工作温度范围： -20℃～+45℃极限工作温度范围： -30℃～+60℃存贮和运输温度范围： -40℃～+70℃存储和工作湿度：≤85%RH3.3 费率工作参数日计时误差：≤0.5s/d(21℃～25℃>电池容量：≥1000mAh停电后数据保存时间：≥10年(用新电池>3.4 电池电压数据备份电池电压： 3.6VDC停电抄表电池电压： 6.0VDC (可选>3.5 功耗电压线路功耗：≤2W和5VA电流线路功耗：≤2.5VA3.6 技术参数2费率数： 4时段数： 10计度范围： 0～999999.99kWh, 0～999999.99kVarh 显示：液晶通讯波特率：RS485①接口 1200bps～9600bpsRS485②接口抄表 1200 bps <可选）红外接口 1200bps通讯规约：《DL/T645-1997多功能电能表通信规约》3.7 额定频率： 50Hz3．8 起动电流：有功 0.001In(0.5S级> 0.002In(1级>无功 0.003In (2级>3.9潜动：具有防潜动逻辑设计3.10 重量：约1.8kg3.11 外形： 250mm⨯150mm⨯72mm4.主要功能4.1电能计量功能：有功正、反向以及无功正、反向各费率及总电能计量；无功四象限电能计量。

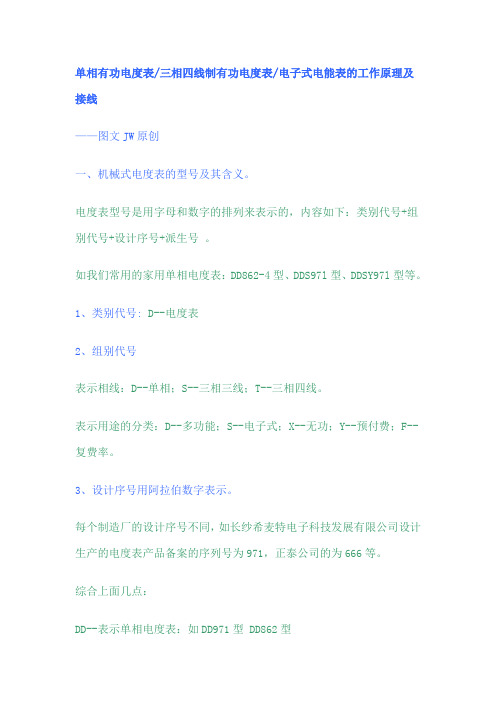

单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。
表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。
3、设计序号用阿拉伯数字表示。
每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。
5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。
对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。
对于单相电度表则以电压线路接线端上的电压表示，如220V。
二、机械式三相四线电度表的读法1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。
D T S U858/DSS U858三相电子式电能表(导轨)产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
1、概述DTSU/DSSU858型系列三相导轨式多功能电能表采用先进的超低功耗固态集成电路技术和SMT 先进工艺，用于计量频率为50Hz/60Hz的三相交流有功无功电能，实时测量电网中A、B、C三相电压、电流、有功功率、无功功率、视在功率、功率因数及频率。
该表性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C 级、D级、E级)》、GB/T17215.323-2008《交流电测量设备特殊要求第23部分：2级和3级静止式无功电能表》和DL/T614–2007《多功能电能表》标准。
其通信符合DL/T645–2007《多功能电能表通信协议》的要求，并兼容DL/T645–1997《多功能表通信规约》的要求，支持MODBUS-RTU 规约要求。
可根据功能需求定制符合多功能电能表的各项技术要求。
2、功能及特点2.1计量功能2.1.1分时计量组合、正、反向有功电能，并存储当前、上1结算日~上12结算日总、各费率电能。
2.1.2分时计量组合无功1、组合无功2电能，并存储当前、上1结算日~上12结算日总、各费率电能。
2.1.3计量总有功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。
2.1.4计量总无功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。
2.1.5最大需量周期5、10、15、30、60分钟可选。
2.2多费率功能2.2.1可编程4种费率，14个时段，8个日时段表，14个年时区，254个公共假日，时段可跨越零点。
2.2.2电表具有2套时区表和2套日时段表功能。
2.2.3电能表采用硬件时钟电路，并具有自动温度补偿功能，以保证在正常工作环境下，时钟误差控制在0.5s/d之内，内置时钟具有日历、计时、闰年自动切换功能。
用户操作使用说明DTSD843型三相四线电子式多功能电能表一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (4)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输................................................. 错误！未定义书签。
六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。
可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。
数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。
本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。
高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。
DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介3概述3工作原理3功能总览表4技术指标52 基本功能：7电能计量7最大需量测量8费率和时段9实时量测量10事件记录10冻结功能21负荷记录22显示23安全保护23信号输出24通讯功能24停电抄表24 3 液晶显示说明24显示界面25显示界面254. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。
它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。
它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。
适用于各电厂、变电站、计量关口和企事业单位。
工作原理本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、带温度补偿的实时时钟、数据接口设备组成。
在高速数据处理器的控制下，高速模数转换器将来自电压、电流高精度采样器的模拟信号转换为数字信号，并对其进行数字运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
DTSF121型三相四线电子式多费率电能表说明书西安旌旗电子有限公司2004．10．20___________________________________________________________ 编制：审核：批准：1、概述三相四线电子式多费率电能表由电子式三相电能计量单元和多费率处理单元组成。
可靠性高，显示直观，具有红外通信和485通讯功能。
该表具有测量精度高、稳定性好、过载能力强等显著优点，可为三相分时计费提供先进、可靠的计量工具。
该表型符合国家标准DL/T614—1997《多功能电能表》、DL/T645—1997《多功能表通讯规约》和GB/T17215—2002《1级和2级静止式交流有功电度表》。
2、功能特点2.1峰、平、谷三个基本费率扩展为八费率该表具有峰、平、谷及数字组合的八种费率，可根据用电高峰和低谷期，分别进行计量电能和需量计量，存储当前、上月和上上月数据。
2.2十二个时段内可灵活设置表计最多可以设置十二个费率时段，时段最小间隔30分钟，时段切换误差小于1秒。
2.3显示电量、日期、表号、当前时段等数据显示内容，显示直观。
2.4编程抄表采用我公司生产的红外简易编程器，抄录和设置电能表的所有数据（表号、电量、需量、时钟等）。
具有编程禁止功能。
2.5高可靠性，电池兼容性能好，备用电池功耗微小，使用寿命达7年。
2.6电能显示小数1位，可选抄表日可选，显示位数可选。
2.7输入表号（可以缩位）红外抄录电能表的电量、需量、发生时间、时钟、时段、电量底度等。
2.8具有光电输出接口，脉冲输出宽度为80m s±20ms2.9具有RS485输出，采用抗雷击485芯片，可支持电力部DL/T645—1997规约、浙江省规约、威胜规约等。
3、性能指标3.1时钟精度：小于0.5s/d（23±1℃）3.2备用电池：采用长寿命锂电池，放电电流小于25μА3.3时段最小间隔：30分钟、时段切换误差小于：1秒3.4功耗：功率消耗＜2.0 W3.5工作电源电压：0.8Un—1.15 Un3.6工作温度：-25℃—55℃，相对湿度25%—95%3.7储存温度：-30℃—55℃，相对湿度25%—95%4、主要规格型号4.1规格：电压：、3×220/380V电流：1.5（6）A、10（50）A、20（100）A、精度等级：1.04.2基本误差：4.3起动电流：0.004 Ib（1.0级）4.4潜动：电压线路加115%Un，当电流回路电流为0时，电能表输出的有功脉冲不多于1个。
