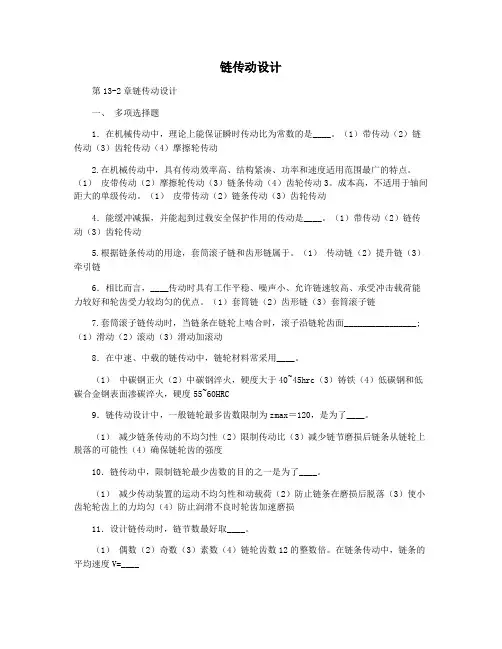

第13-2章 链传动设计
一、选择题
1．在机械传动中，理论上能保证瞬时传动比为常数的是____。
（1）带传动 （2）链传动 （3）齿轮传动 （4）摩擦轮传动
2．在机械传动中，传动效率高、结构紧凑、功率和速度适用范围最广的是____。
（1）带传动 （2）摩擦轮传动 （3）链传动 （4）齿轮传动
3．成本较高，不宜用于轴间距离较大的单级传动是____。
（1）带传动 （2）链传动 （3）齿轮传动
4．能缓冲减振，并能起到过载安全保护作用的传动是____。
（1）带传动 （2）链传动 （3）齿轮传动
5．按链传动的用途，套筒滚子链和齿形链属于____。
（1）传动链 （2）起重链 （3）曳引链
6．相比而言，____传动时具有工作平稳、噪声小、允许链速较高、承受冲击载荷能力较好和轮齿受力较均匀的优点。（1）套筒链 （2）齿形链 （3）套筒滚子链
7．套筒滚子链在传动中，当链条在链轮上啮入和啮出时，滚子沿链轮轮齿表面____
（1）滑动 （2）滚动 （3）滑动加滚动
8．在中速、中载的链传动中，链轮材料常采用____。
（1）中碳钢正火 （2）中碳钢淬火，硬度大于40～45HRC （3）铸铁 （4）低碳钢、低碳合金钢表面渗碳淬火硬度为55～60HRC
9．链传动设计中，一般链轮最多齿数限制为Z max ＝120，是为了____。
（1）减小链传动的不均匀性 （2）限制传动比 （3）减少链节磨损后链从链轮上脱落下来的可能性 （4）保证链轮轮齿的强度
10．链传动中，限制链轮最少齿数的目的之一是为了____。
（1）减少传动的运动不均匀性和动载荷 （2）防止链节磨损后脱链 （3）使小链轮轮齿受力均匀 （4）防止润滑不良时轮齿加速磨损
11．设计链传动时，链节数最好取____。
（1）偶数 （2）奇数 （3）质数 （4）链轮齿数的整数倍
12．链传动中，链条的平均速度v ＝____ (1)1000601
1?n d π (2) 1000602
2?n d π (3) 10006011?p n z (4) 1000
6021?p n z 13．多排链排数一般不超过3或4排，主要是为了____。（1）不使安装困难 （2）使各排受力均匀 （3）不使轴向过宽 （4）减轻链的重量
14．链传动设计中，当载荷大、中心距小、传动比大时，宜选用____。
(1)大节距单排链 （2）小节距多排链 （3）小节距单排链 （4）大节距多排链
15．链传动只能用于轴线____的传动。
（1）相交成90° （2）相交成任一角度 （3）空间90°交错 （4）平行
16．下列具有中间挠性件的传动中，____作用在轴上的载荷最小。
（1）普通V 带传动 （2）平带传动 （3）链传动
17．链传动张紧的目的主要是____。（1）同带传动一样 （2）提高链传动工作能力 （3）避免松边垂度过大而引起啮合不良和链条振动 （4）增大包角
18．链传动的张紧轮应装在____。（1）靠近主动轮的松边上 （2）靠近主动轮的紧边上 （3）靠近从动轮的松边上 （4）靠近从动轮的紧边上
19．链传动人工润滑时，润滑油应加在____。
（1）紧边上 （2）链条和链轮啮合处 （3）松边上
20．在链传动设计中，限制链的列数是为了____。
(1)减轻多边形效应 (2)避免制造困难 (3)防止各列受力不均
21．限制链轮最大齿数的目的是____。
(1)保证链条强度 (2)降低运动不均匀性 (3)限制传动比 （4）防止脱链
22．不允许小链轮齿数过小的目的是____。
(1)保证链条强度 (2)降低运动不均匀性 (3)限制传动比 (4)防止脱链
23．一般链条的链节数为偶数，为了使磨损均匀，链轮齿数应当____。
(1)采用偶数 （2）选较多值 （3）采用奇数 （4）选较少值
24．当链传动水平布置时，紧边应放在____ (1)上边 (2)下边 (3)上下均可
25．链传动中p 表示链条的节距、z 表示链轮的齿数。当转速一定时，要减轻链传动的运动不均匀性和动载荷，应＿。
（1）增大p 和z (2)增大p 、减小z (3)减小p 和z (4)减小p 、增大z
二、判断题
1．链传动是链条与链轮之间的啮合传动，其传动比为两链轮齿数的反比。（ ）
2．与带传动一样，链传动也需要张紧，否则不能传递力。（ ）
3．既然链传动是啮合传动，那么，合理设计链板和链轮齿形应能得到均匀的转速。（ ）
4．大链轮的转动半径较大，所受的冲击就比小链轮大。（ ）
5．根据链速分析可知，小链轮的齿数不能太小，否则链速变化大传动平稳性差。（ ）
6．当链条节数为奇数时，链条需用过渡链节联接，这将产生附加弯矩。（ ）
7．在链传动中，链速的波动是由多边形效应引起的，是不可避免的。（ ）
8．一般链条的节数应为偶数，链轮齿数也应为偶数，便于磨合，减小磨损（ ）。
9．大链轮的齿数越大，链条磨损后，节距增量就越大，越易发生跳齿和脱链现象。所以，应限制大链轮齿数1202 z （ ）
10．链条节距越大，承载能力越高，传动平稳性越差，冲击越大。（ ）
11．在水平布置的链传动设计时，应以上边为紧边，以便减小磨损。（ ）
12．在垂直布置的链传动中，上下两轴心线应位于同一铅垂线上，便于加工。（ ）
13．在传递的功率、转速等相同的情况下，采用双列链代替单列链可以降低链传动不均匀性。（ ）
三、填空题
1．链传动的工作原理是靠链条与链轮之间的（ ）来传递运动和力。
2．链传动的平均传动比（ ），其值是（ ）。
3．链传动的瞬时链速和瞬时传动比是（ ），传动平稳性（ ）。
4．在套筒滚子链中，外链板与销轴是（ ）配合，内链板与套筒是（ ）配合，套筒与销轴是（ ）配合，套筒与滚子的配合是（ ）。
5．在链传动中，链节数最好选（ ）数，原因是链条联成环形时，正好是内外链节相接。
6．当链节数为（ ）数时，链条必须采用过渡链节联接，此时会产生（ ）。
7．由于多边形效应，链条沿前进方向和垂直于前进方向的速度呈周期性变化。链条的
节距愈（），链轮齿数愈（），链速愈（），变化愈剧烈。
8．链条的节距越大，承载能力（）。
9．链轮齿数（），越易发生跳齿或脱链现象。
10．在水平放置的链传中，紧边应设置为（），目的是（）。
11．链条磨损后，节距（），容易发生跳齿或脱链现象。
12．链传动的张紧目的是（），带传动的张紧目的是（）。
13．链条的节距越大，所受到的冲击就（）。
四、计算题
1．
2．
