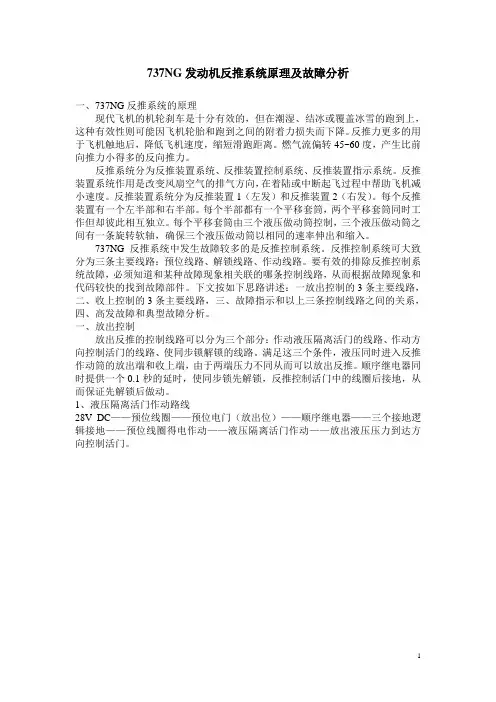

737NG发动机反推系统原理及故障分析一、737NG反推系统的原理现代飞机的机轮刹车是十分有效的，但在潮湿、结冰或覆盖冰雪的跑到上，这种有效性则可能因飞机轮胎和跑到之间的附着力损失而下降。
反推力更多的用于飞机触地后，降低飞机速度，缩短滑跑距离。
燃气流偏转45~60度，产生比前向推力小得多的反向推力。
反推系统分为反推装置系统、反推装置控制系统、反推装置指示系统。
反推装置系统作用是改变风扇空气的排气方向，在着陆或中断起飞过程中帮助飞机减小速度。
反推装置系统分为反推装置1（左发）和反推装置2（右发）。
每个反推装置有一个左半部和右半部。
每个半部都有一个平移套筒，两个平移套筒同时工作但却彼此相互独立。
每个平移套筒由三个液压做动筒控制，三个液压做动筒之间有一条旋转软轴，确保三个液压做动筒以相同的速率伸出和缩入。
737NG反推系统中发生故障较多的是反推控制系统。
反推控制系统可大致分为三条主要线路：预位线路、解锁线路、作动线路。
要有效的排除反推控制系统故障，必须知道和某种故障现象相关联的哪条控制线路，从而根据故障现象和代码较快的找到故障部件。
下文按如下思路讲述：一放出控制的3条主要线路，二、收上控制的3条主要线路，三、故障指示和以上三条控制线路之间的关系，四、高发故障和典型故障分析。
一、放出控制放出反推的控制线路可以分为三个部分：作动液压隔离活门的线路、作动方向控制活门的线路、使同步锁解锁的线路。
满足这三个条件，液压同时进入反推作动筒的放出端和收上端，由于两端压力不同从而可以放出反推。
顺序继电器同时提供一个0.1秒的延时，使同步锁先解锁，反推控制活门中的线圈后接地，从而保证先解锁后做动。
1、液压隔离活门作动路线28V DC——预位线圈——预位电门（放出位）——顺序继电器——三个接地逻辑接地——预位线圈得电作动——液压隔离活门作动——放出液压压力到达方向控制活门。
顺序继电器激励逻辑：同步锁电门到放出位——28V DC到达同步锁继电器的解锁端——同步锁继电器作动——顺序继电器通电激励。
