MPS中速磨煤机简介及常见故障分析简要介绍了MPS225HP-II型中速磨煤机的功能及构造，分析了磨煤机运行中的常见故障，并提出了针对性的预防措施，全面提升中速磨煤机的安全系数。
标签：MPS中速磨煤机；功能构造；技术手段内蒙古大板发电有限责任公司2×600MW燃煤空冷发电机组，均采用中速磨正压直吹制粉系统，锅炉设计燃料为内蒙古锡林郭勒盟白音华煤矿的老年褐煤，每台锅炉配备7台磨煤机，采用前后墙对冲燃烧方式，前墙由4台磨煤机供粉，后墙由3台磨煤机供粉。
磨煤机采用长春发电设备有限责任公司生产的MPS225HP-II型中速辊式磨，减速机采用了日本日立公司生产的型号为KPV1500型行星伞齿轮减速机，每台磨煤机配套的液压油站及润滑油站是由贺德克生产的成套产品。
为了强化对磨煤机的有效管理，保证机组能够安全、稳定运行，通过对磨煤机的介绍及运行中出现的问题进行分析与总结，并针对这些问题提出了有效的预防措施。
一、MPS中速磨的功能及构造MPS225HP-II型中速磨是一种外加力型的辊环式磨煤机，其中M代表磨煤机，德文Muhle的第一个字母M；P代表磨辊是钟摆式结构，德文Pendeln的第一个字母P；S代表磨盘是碗式结构，德文Schussel的第一个字母S；225表示磨盘的磨轨中径，单位是厘米；HP代表中速碗式磨。
这种磨煤机吸取了其它中速磨的优点，并保留了MPS磨自身的特点，使磨煤机结构更合理、性能更优越、控制更有效。
该型磨煤机的基本构造有三个固定的磨辊，固定在相距120°的空间位置上，磨辊除自身转动外还能相对磨煤机中心做小幅度的摆动。
碾磨加载压力由一套专用的液压系统提供动力，驱动3个液压拉紧装置，通过加载架作用到磨辊上。
煤的碾磨和干燥是同时进行的，落到旋转磨盘中间的煤在离心力作用下被甩到磨盘瓦表面经过磨辊碾磨，一次风则从磨盘周围的喷嘴环喷出对煤进行干燥，同时把磨盘上的煤粉吹到分离器里进行粗细粉分离，细粉被送入炉膛进行燃烧，粗粉则回到磨盘上重新碾磨。

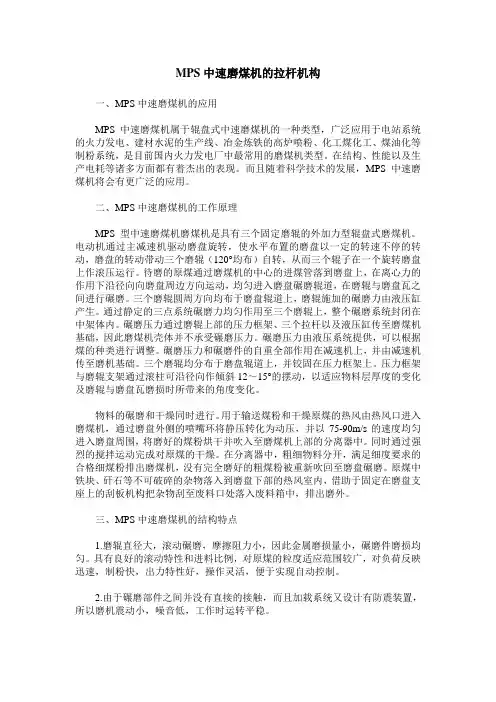

MPS中速磨煤机的拉杆机构一、MPS中速磨煤机的应用MPS中速磨煤机属于辊盘式中速磨煤机的一种类型，广泛应用于电站系统的火力发电、建材水泥的生产线、冶金炼铁的高炉喷粉、化工煤化工、煤油化等制粉系统，是目前国内火力发电厂中最常用的磨煤机类型。
在结构、性能以及生产电耗等诸多方面都有着杰出的表现。
而且随着科学技术的发展，MPS中速磨煤机将会有更广泛的应用。
二、MPS中速磨煤机的工作原理MPS型中速磨煤机磨煤机是具有三个固定磨辊的外加力型辊盘式磨煤机。
电动机通过主减速机驱动磨盘旋转，使水平布置的磨盘以一定的转速不停的转动，磨盘的转动带动三个磨辊（120°均布）自转，从而三个辊子在一个旋转磨盘上作滚压运行。
待磨的原煤通过磨煤机的中心的进煤管落到磨盘上，在离心力的作用下沿径向向磨盘周边方向运动，均匀进入磨盘碾磨辊道，在磨辊与磨盘瓦之间进行碾磨。
三个磨辊圆周方向均布于磨盘辊道上，磨辊施加的碾磨力由液压缸产生。
通过静定的三点系统碾磨力均匀作用至三个磨辊上，整个碾磨系统封闭在中架体内。
碾磨压力通过磨辊上部的压力框架、三个拉杆以及液压缸传至磨煤机基础，因此磨煤机壳体并不承受碾磨压力。
碾磨压力由液压系统提供，可以根据煤的种类进行调整。
碾磨压力和碾磨件的自重全部作用在减速机上，并由减速机传至磨机基础。
三个磨辊均分布于磨盘辊道上，并铰固在压力框架上。
压力框架与磨辊支架通过滚柱可沿径向作倾斜12～15°的摆动，以适应物料层厚度的变化及磨辊与磨盘瓦磨损时所带来的角度变化。
物料的碾磨和干燥同时进行。
用于输送煤粉和干燥原煤的热风由热风口进入磨煤机，通过磨盘外侧的喷嘴环将静压转化为动压，并以75-90m/s的速度均匀进入磨盘周围，将磨好的煤粉烘干并吹入至磨煤机上部的分离器中。
同时通过强烈的搅拌运动完成对原煤的干燥。
在分离器中，粗细物料分开，满足细度要求的合格细煤粉排出磨煤机，没有完全磨好的粗煤粉被重新吹回至磨盘碾磨。
说明书产品名称MPS160辊盘式磨煤机代号K28116.00K28119.00 SM目录前言A．MPS磨煤机功能说明A．1 MPS磨煤机A．1．1 磨煤机工作原理A．1．2 供货范围A．1．3 部件性能说明A．1．4 磨煤机技术数据A．2 磨煤机减速机A．2．1 减速机功能A．2．2 减速机零部件功能A．2．3 减速机及润滑油站技术数据B．MPS磨煤机操作说明B．1 MPS磨煤机B．1．1 概述B．1．2 磨机启动前准备B．1．3 磨机启动和运行B．1．4 磨机停机B．1．5 磨机紧急停机B．1．6 磨机惰性气体通入B．1．7 磨机重新启动说明B．1．8 磨机废料的排除B．2 磨机操作运行技术数据B．3 磨煤机控制程序框图B．4 磨煤机减速机B．4．1 运行前准备B．4．2 停机后重新启动前准备B．4．3 使用盘车装置时减速机操作B．4．4 减速机操作B．4．5 停机时的检查B．4．6 技术数据C．MPS磨煤机检修、维护说明C．1 维护、检查和修理时事故预防说明C．1．1 磨煤机停机时的保养与维修C．1．2 碾磨件和磨机内部零部件的拆卸与安装C．1．3 磨机部件的维修C．1．4 备件C．1．5 磨机辅具的使用项目C．1．6 磨机保养项目C．1．7 磨机故障原因及处理方法C．1．8 磨机液压系统C．1．9 磨机润滑油、脂明细表D．MPS磨煤机的安装说明E．MPF磨煤机盘车装置E．1 盘车装置功能E．2 盘车装置零部件功能E．3 盘车装置技术数据E．4 盘车装置的使用E．5 盘车装置的操作前言尊敬的用户，您好！欢迎您使用沈重生产的MPS系列辊盘式磨煤机。
设备安装及使用前请仔细阅读本说明书和提供的相关文件。
本说明书包括设备的功能说明、操作说明、检修和维护说明以及安装说明。
还包括了盘车装置的说明。
它们即可以总体装订也可单独成册。
本说明不是对整个煤粉制备系统的完整说明。
因此它不能代替对操作人员的全面培训。

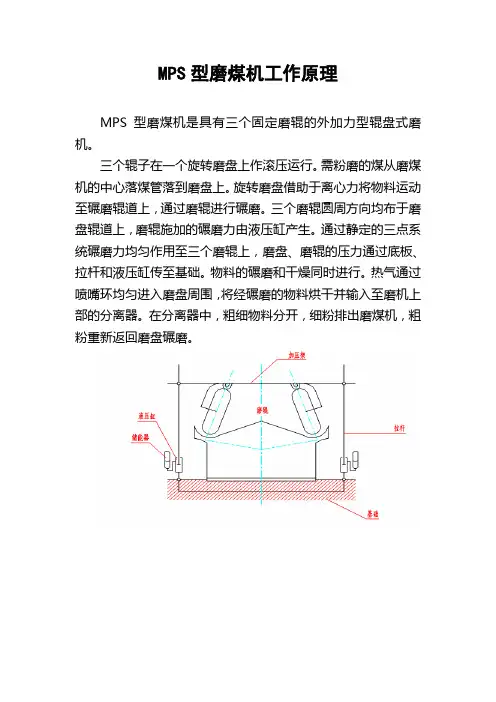

MPS型磨煤机工作原理MPS型磨煤机是具有三个固定磨辊的外加力型辊盘式磨机。
