说明书产品名称:MPS190G辊盘式磨煤机代号:K28209.00 SM沈阳重型机器有限责任公司2008.8目录前言A．MPS磨煤机功能说明A．1 MPS磨煤机A．1．1 磨煤机工作原理A．1．2 供货范围A．1．3 部件性能说明A．1．4 磨煤机技术数据A．2 磨煤机减速机A．2．1 减速机功能A．2．2 减速机零部件功能A．2．3 减速机及润滑油站技术数据B．MPS磨煤机操作说明B．1 MPS磨煤机B．1．1 概述B．1．2 磨机启动前准备B．1．3 磨机启动和运行B．1．4 磨机停机B．1．5 磨机紧急停机B．1．6 磨机惰性气体通入B．1．7 磨机重新启动说明B．1．8 磨机石子煤的排除B．2 磨机操作运行技术数据B．3 磨煤机控制程序框图B．4 磨煤机减速机B．4．1 运行前准备B．4．2 停机后重新启动前准备B．4．3 使用盘车装置时减速机操作B．4．4 减速机操作B．4．5 停机时的检查B．4．6 技术数据C．MPS磨煤机检修、维护说明C．1 维护、检查和修理时事故预防说明C．1．1 磨煤机停机时的保养与维修C．1．2 碾磨件和磨机内部零部件的拆卸与安装C．1．3 磨机部件的维修C．1．4 备件C．1．5 磨机辅具的使用项目C．1．6 磨机保养项目C．1．7 磨机故障原因及处理方法C．1．8 磨机弹簧加载装置C．1．9 磨机润滑油、脂明细表D．MPS磨煤机的安装说明E．MPS磨煤机盘车装置E．1 盘车装置功能E．2 盘车装置技术数据E．3 盘车装置的使用E．4 盘车装置的操作前言尊敬的用户，您好！欢迎您使用沈重生产的MPS型辊盘式磨煤机。
设备安装及使用前请仔细阅读本说明书和提供的相关文件。
本说明书包括设备的功能说明、操作说明、检修和维护说明以及安装说明。
还包括了盘车装置的说明。
它们即可以总体装订也可单独成册。
本说明不是对整个煤粉制备系统的完整说明。
因此它不能代替对操作人员的全面培训。

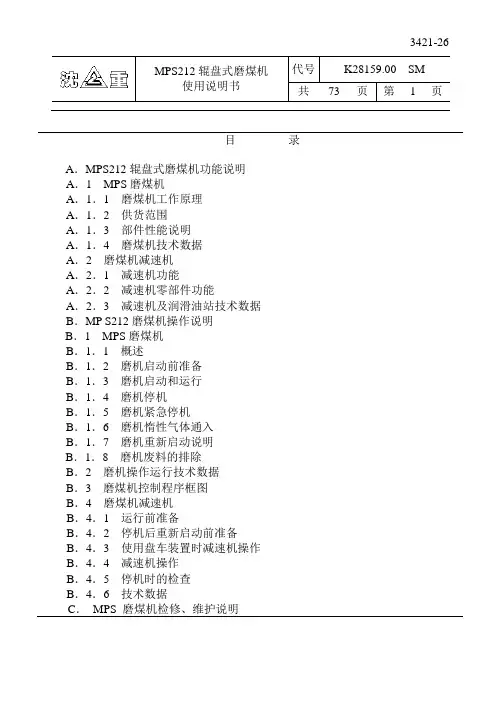

目录A．MPS212辊盘式磨煤机功能说明A．1 MPS磨煤机A．1．1 磨煤机工作原理A．1．2 供货范围A．1．3 部件性能说明A．1．4 磨煤机技术数据A．2 磨煤机减速机A．2．1 减速机功能A．2．2 减速机零部件功能A．2．3 减速机及润滑油站技术数据B．MP S212磨煤机操作说明B．1 MPS磨煤机B．1．1 概述B．1．2 磨机启动前准备B．1．3 磨机启动和运行B．1．4 磨机停机B．1．5 磨机紧急停机B．1．6 磨机惰性气体通入B．1．7 磨机重新启动说明B．1．8 磨机废料的排除B．2 磨机操作运行技术数据B．3 磨煤机控制程序框图B．4 磨煤机减速机B．4．1 运行前准备B．4．2 停机后重新启动前准备B．4．3 使用盘车装置时减速机操作B．4．4 减速机操作B．4．5 停机时的检查B．4．6 技术数据C．MPS 磨煤机检修、维护说明C．1 维护、检查和修理时事故预防说明C．1．1 磨煤机停机时的保养与维修C．1．2 碾磨件和磨机内部零部件的拆卸与安装C．1．3 磨机部件的维修C．1．4 备件C．1．5 磨机辅具的使用项目C．1．6 磨机保养项目C．1．7 磨机故障原因及处理方法C．1．8 磨机液压系统C．1．9 磨机润滑油、脂明细表D．MPS磨煤机的安装说明E．MPS磨煤机盘车装置E．1 盘车装置功能E．2 盘车装置技术数据E．3 盘车装置的使用E．4 盘车装置的操作A．MPS225辊盘式磨煤机功能说明A．1 MPS磨煤机A．1．1磨煤机工作原理煤管落到磨盘上。
旋转磨盘借助于离心力将物料运动至碾磨辊道上，通过磨辊进行碾磨。
三个磨辊圆周方向均布于磨盘辊道上，磨辊施加的碾磨力由液压缸产生。
通过静定的三点系统碾磨力均匀作用至三个磨辊上，磨盘、磨辊的压力通过底板、拉杆和液压缸传至基础。
物料的碾磨和干燥同时进行。
热气通过喷嘴环均匀进入磨盘周围，将经碾磨的物料烘干并输入至磨机上部的分离器。
中速磨煤机目前国内采用的中速磨煤机有以下四种：辊－盘式中速磨，又称平盘磨；辊－碗式中速磨，又称碗式磨或RP型磨，球－环式中速磨，又称中速球磨或E型磨；辊一环式中速磨，又称MPS磨。
这些磨煤机的工作转速为50～300r/min,故称中速磨煤机。
上述四种中速磨结构可见图1。
中速磨有共同的工作原理。
它们都有两组相对运动的碾磨部件，碾磨部件在弹簧力、液压力或其它外力作用下，将其间的原煤挤压和碾磨，最终破碎成煤粉。
通过碾磨部件旋转，把破碎的煤粉甩到风环室，流经风环室的热空气流将这些煤粉带到中速磨上部的煤粉分离器，过粗的煤粉被分离下来重新再磨。
在这个过程中，热风还伴随着对煤粉的干燥。
在磨煤过程中，同时被甩到风环室的还有原煤中夹带的少量石块和铁器等杂物，它们最后落入杂物箱，被定期排出。

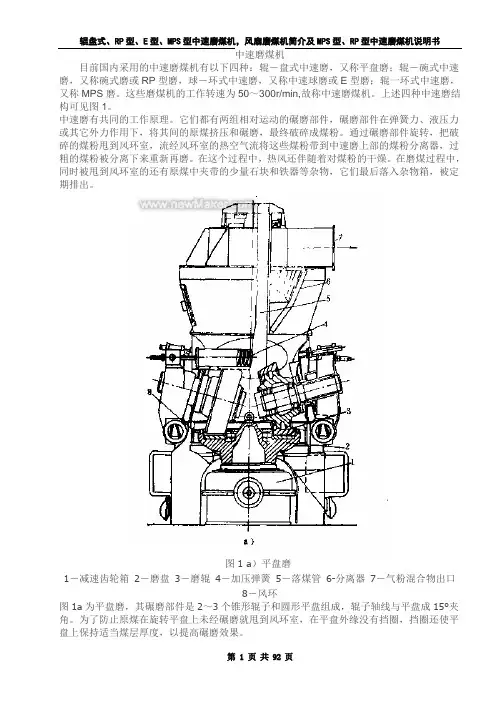

图1 a）平盘磨1－减速齿轮箱2－磨盘3－磨辊4－加压弹簧5－落煤管6-分离器7－气粉混合物出口8－风环图1a为平盘磨，其碾磨部件是2～3个锥形辊子和圆形平盘组成，辊子轴线与平盘成15°夹角。
为了防止原煤在旋转平盘上未经碾磨就甩到风环室，在平盘外缘没有挡圈，挡圈还使平盘上保持适当煤层厚度，以提高碾磨效果。
图1b）碗式磨1－减速箱2－浅沿磨碗3－风环4－加压缸5－气粉混合物出口6－原煤入口8－分离器9－磨辊10－热风进口11－杂物刮板12－杂物排放管图1b为碗式磨，其碾磨部件是辊筒和碗形磨盘。
早期制造碗式磨的钢碗较深，随着出力的提高，现在多采用浅碗形或斜盘形钢碗。
图1 c）中速球磨1－导块2－压紧环3－上磨环4－钢球5－下磨环6－轭架7－石子煤箱8－活门9－压紧弹簧10－热风进口11－煤粉出口12－原煤进口图1c为中速球磨。
此磨煤机好似一个大型的无保持架的推力轴承。
约十个钢球夹在上、下磨环之间，它们上下配合的剖面图形犹如字母“E”，故又称E型磨。
钢球在磨环带动下回转的同时，也不断改变自身的旋转轴线而滚动。
因此，钢球在全部工作寿命期间始终保持圆球形。

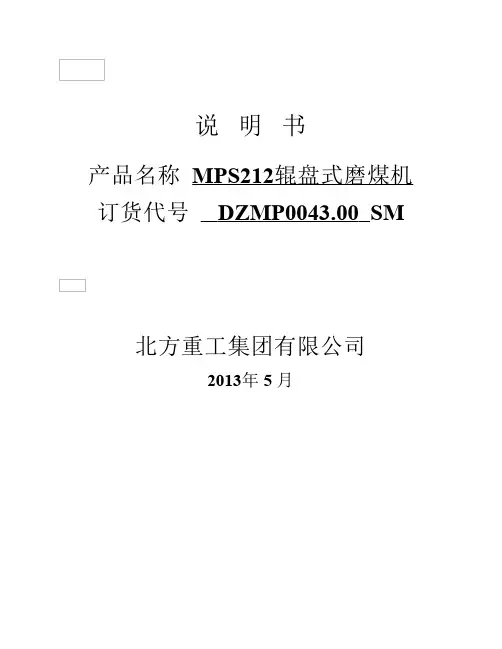

说明书产品名称 MPS212辊盘式磨煤机订货代号 DZMP0043.00 SM北方重工集团有限公司2013年 5 月目录前言第一篇磨煤机功能说明1. 技术数据2. 工作原理3. 部件性能说明第二篇磨煤机操作说明1. 操作使用要求1.1 概述1.2 磨煤机运行期间参数调整1.2.1 一次风量随磨煤机负荷变化的调整1.2.2 煤粉细度调整1.2.3 磨煤机加载性能调整1.3 石子煤排放1.4 磨煤机密封要求1.5 磨煤机出口温度的控制1.6 磨煤机阻力的监测1.7 磨煤机噪音和振动的监测1.8 其它要求2. 磨煤机启、停说明2.1 磨煤机启动2.2 磨煤机正常停机2.3 磨煤机快速停机2.4 磨煤机紧急停机2.5 磨煤机惰性气体通入说明2.6 清除废料及人工清理磨机说明2.7 磨煤机有关运行、连锁保护及报警的技术数据2.7.1 磨煤机启动的技术数据2.7.2磨煤机快速停磨技术数据2.7.3 磨煤机紧急停磨技术数据2.7.4磨机通入惰性气体数据3. 磨煤机启动前和运行期间的检查3.1 磨煤机启动前的检查3.2 磨煤机运行期间的检查4. 运行故障和处理办法5. 磨煤机控制部分资料说明第三篇磨煤机检修维护说明1. 检修维护注意事项1.1 事故预防说明1.2 检修场地、检修工具和备件1.3 操作注意事项2. 停机时的保养与维护内容2.1 概述2.2 磨煤机内部检查2.3 磨煤机外部的检查3. 维护检修要求4. 磨煤机内部零部件的拆卸与安装4.1 分离器的拆卸与安装4.2 加压装置的拆卸与安装4.3 磨辊的拆卸与安装4.4 磨盘座与喷嘴环的拆卸与安装4.5 减速机的拆出与安装5. 磨煤机内部部件的维修5.1 减速机的维修5.2 磨辊的维修5.3 磨盘的维修6. 备件7. 磨煤机专用工具8. 磨煤机润滑油、脂明细表9. 磨煤机起吊用大零部件重量表第四篇磨煤机安装调试说明1. 安装事项1.1 概述1.2 安装通用导则2. 安装说明3. 启动前的调试附表 “MPS212辊盘式磨煤机总装检测卡”附件一：盘车装置使用维护说明附件二：液压系统使用说明附件三：动静态旋转分离器使用说明前言尊敬的用户，您好！欢迎您使用我公司生产的MPS型辊盘式磨煤机。
MP辊盘式中速磨煤机的应用与工作原理1.机器的用途MPS型中速磨煤机是由德国Babcock公司设计制造的一种辊盘式中速磨煤机。
MPS型立式辊磨机原始是德国Pfeiffer公司研制的用于石料磨碎的先进机型，后经德国Babcock公司引进专利技术，将MPS型立式辊磨机应用于燃煤火力发电厂的煤粉制备系统。
该磨煤机自1958年问世以来，通过该公司的技术逐步完善，规格系列不断增加，目前已形成27种规格的较完整系列，目前已成为电站、冶金、化工、水泥建材等行业理想的制粉设备。
现在世界上正在运行的MPS型磨煤机已接近4000台，运行结果表明该机型要优于其它形式的磨煤机。
MPS磨煤机型号的含义：M：磨机取德文Mueller（英文Mill）第一个字母M。
P：摆动取德文Pendel（英文Parter）第一个字母P。
S：盘子取德文Schuessel（英文Ship）第一个字母S。
1985年沈重集团从德国Babcock公司引进MPS型中速磨煤机设计及生产制造技术。
从1985年至今，沈重集团陆续从德国三个公司引进了相关技术。
沈重在长期消化吸收引进技术的基础上，通过自主开发，目前已能生产全系列的MP型中速磨煤机。
本集团生产的磨机现在主要用于2×300MW机组、2×600MW机组、2×1000MW机组等火力发电机组，并且还广泛用于2500t/d水泥生产线、3000t/d 水泥生产线、4000t/d水泥生产线、5000t/d水泥生产线及钢厂和化工厂中。
2.MP中速磨煤机的应用及应用系统的特点MP中速磨煤机主要应用于电站火力发电、建材水泥生产线、高炉喷粉、煤化工、煤油化等制粉系统，随着科学技术的发展，MP中速磨煤机将有更广泛的应用。
在电站火力发电机组上，MP中速磨煤机主要是应用于正压直吹式制粉系统，在正压直吹式制粉系统中，磨煤机内为正压（磨内压力高于磨外大气压力，磨机入口正压约为8000-15000Pa），磨煤机磨好的煤粉全部直接送入炉膛内燃烧，因此在任何时候运行磨煤机制粉量均等于锅炉燃料消耗量，也就是说制粉量是随锅炉负荷变化而变化的。
说明书产品名称:MPS190G辊盘式磨煤机代号: K28209.00 SM沈阳重型机器有限责任公司2008.8目录前言A．MPS磨煤机功能说明A．1 MPS磨煤机A．1．1 磨煤机工作原理A．1．2 供货范围A．1．3 部件性能说明A．1．4 磨煤机技术数据A．2 磨煤机减速机A．2．1 减速机功能A．2．2 减速机零部件功能A．2．3 减速机及润滑油站技术数据B．MPS磨煤机操作说明B．1 MPS磨煤机B．1．1 概述B．1．2 磨机启动前准备B．1．3 磨机启动和运行B．1．4 磨机停机B．1．5 磨机紧急停机B．1．6 磨机惰性气体通入B．1．7 磨机重新启动说明B．1．8 磨机石子煤的排除B．2 磨机操作运行技术数据B．3 磨煤机控制程序框图B．4 磨煤机减速机B．4．1 运行前准备B．4．2 停机后重新启动前准备B．4．3 使用盘车装置时减速机操作B．4．4 减速机操作B．4．5 停机时的检查B．4．6 技术数据C． MPS磨煤机检修、维护说明C．1 维护、检查和修理时事故预防说明C．1．1 磨煤机停机时的保养与维修C．1．2 碾磨件和磨机内部零部件的拆卸与安装 C．1．3 磨机部件的维修C．1．4 备件C．1．5 磨机辅具的使用项目C．1．6 磨机保养项目C．1．7 磨机故障原因及处理方法C．1．8 磨机弹簧加载装置C．1．9 磨机润滑油、脂明细表D． MPS磨煤机的安装说明E．MPS磨煤机盘车装置E．1 盘车装置功能E．2 盘车装置技术数据E．3 盘车装置的使用E．4 盘车装置的操作前言尊敬的用户，您好！欢迎您使用沈重生产的MPS型辊盘式磨煤机。
设备安装及使用前请仔细阅读本说明书和提供的相关文件。
本说明书包括设备的功能说明、操作说明、检修和维护说明以及安装说明。
还包括了盘车装置的说明。
它们即可以总体装订也可单独成册。
本说明不是对整个煤粉制备系统的完整说明。
因此它不能代替对操作人员的全面培训。
MPS212-HP-II型中速磨煤机喷嘴环部常见问题及其改造措施分析摘要：受燃煤短缺及价格上涨等因素的影响，对磨煤机旋转喷嘴的改造，不仅能改善磨煤机内部煤粉气流的均匀性，而且也有较为可观的节能效益。
关键词：MPS212-HP-II型中速磨煤机；喷嘴环部；改造措施我厂2x330MW机组锅炉制粉系统为长春发电设备厂生产的第一代MPS-HP-II型中速磨煤机，该磨煤机磨盘部采用旋转型动、静环结构，磨煤机磨盘部位的动环、静环出现不同程度的磨损现象，严重时静环因磨损严重而出现断裂，远远达不到磨机喷嘴环的设计使用周期，针对喷嘴环磨损严重问题，经过认真研究分析，提出改造措施。

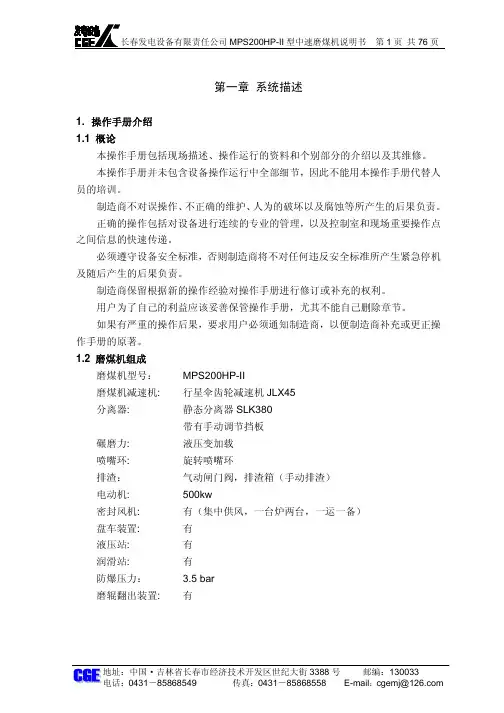

一、MPS212-HP-II型中速磨煤机MPS212-HP-II型中速磨煤机是一种辊盘式加载的磨煤机，主要由减速机及基础、机壳、机座迷宫密封、喷嘴环装置、磨盘、磨辊、磨内弹簧加载装置、磨外液压加载装置、分离器及密封风系统组成。
原煤从落煤管落入旋转磨盘中心，在离心力的作用下进入磨辊与磨盘的碾磨轨道被滚压碾磨成煤粉，煤粉被从喷嘴环处喷入的一次热风干燥并顺时针螺旋上升送入分离器，经分离后合格的煤粉送入炉膛。
石子煤经喷嘴环喉口掉入一次热风室并刮入排渣箱，最后经排渣门排出。
通过静定的三点系统碾磨力均匀作用至三个磨辊上，磨盘、磨辊的压力通过底板、拉杆和液压缸传至基础。
物料的碾磨和干燥同时进行。
喷嘴环绕在磨盘四周，作用是将一次热风静压变为动压，喷嘴环分动环和静环两部分，静环固定在磨机中架体上，动环用螺栓固定在磨盘座上，随磨盘一起旋转。
在安装过程中应先装入喷嘴静环，注意支座可拆卸部位装到中架体翻辊大门部位，装入后暂不楔紧固定，用垫片调整喷嘴静环，使之处于水平状态；装上喷嘴动环，调整喷嘴动环与静环的间隙，用塞尺测量间隙并记录其间隙值，保证动环与静环之间的间隙均匀在5mm，测量合格后把喷嘴动环固定到磨盘上，并装上三段压板。
在喷嘴静环和中架体间装入密封绳，装上导向锥，固定喷嘴静环，将喷嘴环静环下部调整垫片焊在架体上。
目录前言第一篇磨煤机功能说明1.技术数据2.工作原理3.部件性能说明第二篇磨煤机操作说明1. 操作使用要求1.1 概述1.2 磨煤机运行期间参数调整1.2.1 一次风量随磨煤机负荷变化的调整1.2.2 煤粉细度调整1.2.3 磨煤机加载性能调整1.3 石子煤排放1.4 磨煤机密封要求1.5 磨煤机出口温度的控制1.6 磨煤机阻力的监测1.7 磨煤机噪音和振动的监测1.8 其它要求2. 磨煤机启、停说明2.1 磨煤机启动2.2 磨煤机正常停机2.3 磨煤机快速停机2.4 磨煤机紧急停机2.5 磨煤机惰性气体通入说明2.6 清除废料及人工清理磨机说明2.7 磨煤机有关运行、连锁保护及报警的技术数据2.7.1 磨煤机启动的技术数据2.7.2磨煤机快速停磨技术数据2.7.3 磨煤机紧急停磨技术数据2.7.4磨机通入惰性气体数据3. 磨煤机启动前和运行期间的检查3.1 磨煤机启动前的检查3.2 磨煤机运行期间的检查4. 运行故障和处理办法5. 磨煤机控制部分资料说明第三篇磨煤机检修维护说明1. 检修维护注意事项1.1 事故预防说明1.2 检修场地、检修工具和备件1.3 操作注意事项2. 停机时的保养与维护内容2.1 概述2.2 磨煤机内部检查2.3 磨煤机外部的检查3. 维护检修要求4. 磨煤机内部零部件的拆卸与安装4.1 分离器的拆卸与安装4.2 加压装置的拆卸与安装4.3 磨辊的拆卸与安装4.4 磨盘座与喷嘴环的拆卸与安装4.5 减速机的拆出与安装5. 磨煤机内部部件的维修5.1 减速机的维修5.2 磨辊的维修5.3 磨盘的维修6. 备件7. 磨煤机专用工具8. 磨煤机润滑油、脂明细表9. 磨煤机起吊用大零部件重量表第四篇磨煤机安装调试说明1. 安装事项1.1 概述1.2 安装通用导则2. 安装说明3. 启动前的调试附表“MPS212辊盘式磨煤机总装检测卡”附件一：盘车装置使用维护说明附件二：液压系统使用说明附件三：动静态旋转分离器使用说明前言尊敬的用户，您好！欢迎您使用我公司生产的MPS型辊盘式磨煤机。
为了使您更好地了解和正确使用本设备，我们编写了这本使用说明书，希望能给您带来帮助，并真诚地欢迎您提出宝贵意见。
设备安装及使用前请仔细阅读本说明书和提供的相关图纸和文件。
本说明书包括设备的功能说明、操作说明、检修维护说明以及安装调试说明。
还包括了盘车装置使用维护说明和液压系统使用说明。
它们既可以总体装订也可单独成册。
这些说明大多是针对磨煤机易出问题的环节并总结现场易出问题而提出的，尤其下面提出的要求，用户在使用过程中应务必遵守：1）磨煤机运行期间应严格遵照运行要求，不能违章操作。
2）必须为检查、维护、检修工作创造必要的条件。
3）应确保一次风流量和需要的温度，一次风量的测量装置要定期标定，这对磨煤机运行非常重要。
4）应按要求定期对磨煤机检查和维护，绝不允许连续数千小时不停磨、不检查、不间断地运行。
5）一次风入口隔绝门应保证严密，否则无法进入磨内检查、维护和检修。
本说明不是对整个煤粉制备系统的完整说明，它不能替代对操作人员的全面培训，用户应根据实际情况编制较详细规程。
第一篇磨煤机功能说明1.技术数据型号：MPS212保证出力（设计煤种）：49.31 t/h（HGI=65 Mt=5.41% R90=10% Aar=31.15%）电动机功率：500 kW电动机转速：985 r/min电动机电压：6000 V电动机旋转方向：逆时针（正对电动机输出轴）磨煤机磨盘转速：26.6 r/min磨煤机旋转方向：顺时针（俯视）磨机通风阻力：≤6300 Pa（磨机+分离器）入磨一次风量（最大）：21.65 kg/s磨煤机重量：约108.38 t2.工作原理MPS型磨煤机是具有三个固定磨辊的外加力型辊盘式中速磨煤机。
上。
旋转磨盘借助于离心力将物料运动至碾磨辊道上，通过磨辊进行碾磨。
三个磨辊圆周方向均布于磨盘辊道上，磨辊施加的碾磨力由液压缸产生。
通过静定的三点系统碾磨力均匀作用至三个磨辊上，磨盘、磨辊的压力通过底板、拉杆和液压缸传至基础。
物料的碾磨和干燥至石子煤箱中排除。
清除废料的过程在磨机运行期间也能进行。
MPS型磨煤机采用鼠笼式异步电动机驱动。
减速机将电动机提供的动力传至磨盘，并将转速调至磨机工作转速，同时承担了碾磨压力和多向负荷。
为减速机配套的润滑站用来过滤、冷却减速机内的齿轮油，以确保减速机内部件的良好润滑状态。
配套的液压油站通过加载油缸可对磨煤机施加加载力。
加载力可随给煤量的变化进行调整。
配套的密封风机用于磨煤机一些密封点的密封保护。
一台机组5台磨共用二台密封风机（一运一备）。
维修磨煤机时，在电动机的尾部可连接盘车装置。
3.部件性能说明3.1 基础部主要有：用于固定减速机、拉杆及电动机的底座或基础底板；用于固定磨煤机架体的锚栓。
各底板下面有地脚螺栓盒，地脚螺栓盒在一次灌浆前埋入基础块，各底板在二次灌浆时应调整好。
润滑油站和液压站通过膨胀螺栓固定在基础上。
3.2 主电机主电机为高启动转矩的异步电动机，型号为YMPS500-6，额定功率500kW，额定电压6000V ，额定转速985r/min ，防护等级IP54，绝缘等级F 。
磨煤机启动前，应先检查旋转方向。
详细说明参见电动机制造厂家说明书。
3.3 联轴器电动机与减速机之间用联轴器传递功率，根据MPS磨煤机结构特点选用膜片式联轴器。
3.4 减速机减速机为行星齿轮减速机。
它的的作用是给磨机提供足够的转矩和合适的转速，同时承担磨辊加载力及磨煤机振动产生的冲击力。
详细说明参见减速机制造厂家使用说明书。
3.5 下架体下架体主要承受磨煤机上部中架体和分离器等部件的重量和磨煤机工作时通过导向装置传到中架体上的水平方向的扭转动载荷。
它的下部容纳减速机，上部安装下架体密封环，上方一侧留口安装石子煤箱，3.6 石子煤箱石子煤箱用于磨煤机石子煤的排放。
石子煤箱位于磨煤机下部一侧。
它由上闸门、固定石子煤箱、下闸门、转接密封装置和移动石子煤斗等部分组成。
上闸门固定于下架体上，关闭后可使石子煤箱与磨煤机隔断。
磨煤机正常工作时，上闸门打开、下闸门关闭，石子煤通过刮板排到中间的石子煤斗中；当石子煤堆积到一定高度时，装在固定石子煤箱上的料位开关发出信号，此时关闭上闸门，打开下闸门，石子煤箱中的石子煤通过转接密封装置排放到下面的移动石子煤斗中，排放完毕后，关闭下闸门，打开上闸门，完成一次排放循环。
为了避免排放时产生的飞灰，排放时转动转接密封装置上的手柄，将压板紧紧压住移动石子煤斗的上端口，排放后不要急于打开密封压板，在飞灰沉降一段时间后，通过驱动手柄将转接密封装置下的盖板抬离移动石子煤斗，用提供的箱盖将移动石子煤斗的上端口盖好，推出移动石子煤斗并用叉车叉走，到废料排放处先讲箱盖拿下，用叉车将移动石子煤斗抬高，旋转移动石子煤斗180°将移动石子煤斗中的废料排空。
注意：用此方法清理石子煤需要叉车配叉车辅具--“旋转器”。
石子煤箱上、下闸门均为气动闸板阀，并设有气动执行机构和监测开关极限位置的行程开关，每台磨煤机设置一个控制柜。
磨煤机为正压运行，为了确保人身安全，必须确认上闸门关闭（行程开关动作）后才可打开下闸门。
3.7 下架体密封环下架体密封环由密封体、过渡法兰、密封环体、炭精石墨密封环组件和上密封套等部分组成。
该装置通过过渡法兰并利用螺栓固定在下架体上，可整体从磨机下面拆下，更换炭精石墨密封环时无需拆除磨机部件和减速机。
密封体上部通过密封套和磨盘中部的密封法兰装配后形成密封风腔，由密封风入口向腔内供气。
密封体下部安装密封环体，密封环体均分为4块，以便分体拆装。
密封环体内安装三圈炭精石墨密封环。
每圈炭精环分为若干个扇形段，靠弹簧箍紧在磨盘轴上形成浮动式密封，以防止安装和运行中轴的偏心所引起的损坏。
采用优质浸锑石墨材料制成的炭精密封环，具有密封效果好、摩擦系数小、耐磨损等优点。
此外，采用石墨密封环结构有利于现场维修更换，在一定范围内有自动补偿磨损的作用。
磨煤机正压运行，为确保此处的密封作用，必须保证密封风腔内密封风压高于一次风室内的一次风压2kPa以上，该压差值必须严格监控。
密封风绝大部分经密封体上部间隙吹入一次风室，仅极少部分漏到大气中，这样就起到了防止一次风室中一次风和粉尘向外泄漏的作用，改善磨煤机周围环境。
为了保证密封风压头，密封体上部的径向和垂直间隙应严格按图纸要求值保证。
为了减小由于煤粉不慎进入密封风腔对炭精环的损坏，在三圈炭精密封环的上一圈和下二圈之间也制成一个小的环形密封风室。
3.8 磨盘座和刮板机构磨盘座与减速机采用刚性联接，用来传递扭矩。
磨盘座落放到减速机的输出法兰上，通过螺栓和输出法兰紧固。
减速机的输出力矩通过输出法兰和磨盘座接触面间的摩擦力传递给磨盘座。
磨盘上嵌有11块耐磨性高的高铬铸铁磨盘瓦。
磨盘瓦由夹紧块和螺栓联接件固定（全部螺栓的螺纹部分应涂二硫化钼）。
磨盘上有中心盖板用来分配物料，并防止水和粉尘进入磨盘下部空间。
磨盘座除了传递扭矩外，同时承受上部的加载力和部件重量，并通过减速机的推力瓦把力传递给减速机机体和磨煤机基础。
磨盘下对称装有两个刮板机构，随磨盘座转动，并通过下架体上的排出口将废料排到石子煤箱中。
刮板和一次风室底部正常间隙是6～12毫米，当运行磨损后，间隙变大，可通过刮板的紧固螺栓调整此间隙。
3.9 喷嘴环喷嘴环绕磨盘四周。
作用是将一次热风静压变为动压。
喷嘴环由旋转部分和静止部分组成，旋转部分（动环）用螺栓固定在磨盘座上并随磨盘一起转动。
静止部分由静环和挡环组成。
静环固定在磨机架体上，挡环用螺栓联接在静环上。
安装时应保证挡环和动环之间的垂直间隙均匀，间隙值应保证5 ~7mm之间。
3.10 中架体中架体由筒体、耐磨衬板、一次风入口、导向限位装置、翻辊门、检修大门、各种检查门及惰性气体接口等组成。
磨机中架体现场焊接在下架体上，上部通过螺栓和分离器连接。
圆筒型的中架体密封了碾磨部件。
它的内壁中下部焊有耐磨衬板用以防止煤粉对机壳内壁的冲刷，筒体上部三个凸出部位中装有压力框架导向装置，用于压力框架的垂直导向和限制框架随磨辊水平转动，以及框架相对三个磨辊轴对中的控制。
筒体四壁开有用于磨辊翻出的翻辊门（一个），观察磨辊磨损、润滑油和测温元件情况的观察门（三个），方便检修人员进出磨机的检修大门。
一次风口也被焊在中架体上，并装有一个一次风室检修观察门及喷嘴静环支撑。
一次风口是煤粉干燥和输送用一次风的进口。
一次风室检修观察门用于检修刮板组件和事故清渣。
中架体上还设有防爆蒸气接口法兰，它从防爆蒸气总管道上接于磨机内部的碾磨区域和一次风入口。
在正常启停磨煤机或紧急停磨煤机时，必须通过惰性气体管路向磨煤机内喷入惰性气体，以防止煤粉在磨煤机内自燃或爆炸。
