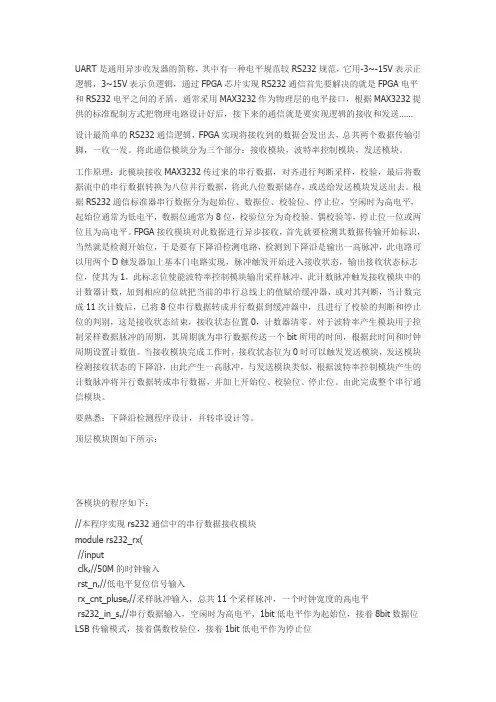

UART是通用异步收发器的简称，其中有一种电平规范较RS232规范，它用-3~-15V表示正逻辑，3~15V表示负逻辑，通过FPGA芯片实现RS232通信首先要解决的就是FPGA电平和RS232电平之间的矛盾，通常采用MAX3232作为物理层的电平接口，根据MAX3232提供的标准配制方式把物理电路设计好后，接下来的通信就是要实现逻辑的接收和发送……设计最简单的RS232通信逻辑，FPGA实现将接收到的数据会发出去，总共两个数据传输引脚，一收一发。
将此通信模块分为三个部分：接收模块，波特率控制模块，发送模块。
工作原理：此模块接收MAX3232传过来的串行数据，对齐进行判断采样，校验，最后将数据流中的串行数据转换为八位并行数据，将此八位数据储存，或送给发送模块发送出去。
根据RS232通信标准器串行数据分为起始位、数据位、校验位、停止位，空闲时为高电平，起始位通常为低电平，数据位通常为8位，校验位分为奇校验、偶校验等，停止位一位或两位且为高电平。
FPGA接收模块对此数据进行异步接收，首先就要检测其数据传输开始标识，当然就是检测开始位，于是要有下降沿检测电路，检测到下降沿是输出一高脉冲，此电路可以用两个D触发器加上基本门电路实现，脉冲触发开始进入接收状态，输出接收状态标志位，使其为1，此标志位使能波特率控制模块输出采样脉冲，此计数脉冲触发接收模块中的计数器计数，加到相应的位就把当前的串行总线上的值赋给缓冲器，或对其判断，当计数完成11次计数后，已将8位串行数据转成并行数据到缓冲器中，且进行了校验的判断和停止位的判别，这是接收状态结束，接收状态位置0，计数器清零。
对于波特率产生模块用于控制采样数据脉冲的周期，其周期就为串行数据传送一个bit所用的时间，根据此时间和时钟周期设置计数值。
当接收模块完成工作时，接收状态位为0时可以触发发送模块，发送模块检测接收状态的下降沿，由此产生一高脉冲，与发送模块类似，根据波特率控制模块产生的计数脉冲将并行数据转成串行数据，并加上开始位、校验位、停止位。
