摘要:数字电位器由于可调精度高,更稳定,定位更准确,操作更方便,数据可长期保存和随时刷新等优点,在某些场合具有模拟电位器不可比拟的优势。
论述对数字电位器
ADN2850的一种方便的控制方法,通过计算机上的串口直接对ADN2850进行写入和控制。
该方法简洁、高效,明显提高了调试效率。
给出用Verilog HDL实现该方法的关键程序。
该程序已经通过前仿真和板级调试,达到了预期的效果。
关键词:数字电位器;SPI;ADN2850串口;Verilog HDL。
基于verilog的很基础的RS232串口收发代码写代码,记笔记,防忘记,须牢记。
写串口的Verilog代码关键是要搞明白RS232串口的通信协议,它并不像单片机,直接读写SBUF就可实现串口的收发功能,收发整个字节。
而FPGA要一位一位的收发,因此必须了解RS232的数据格式。
起始位:RS232约定一位起始位“0”。
停止位:约定停止位为“1”。
可选一位或两位停止位。
奇偶校验位:可选。
通过串口发送数据时,要严格遵守RS232的数据格式,先发送起始位,然后是数据,最后是停止位(无奇偶校验的情况)。
通过串口接收数据时,若接收端无数据输入,会一直处于高电平,若开始接收数据,会首先收到来自串口的起始位“0”,然后是要接收的数据,最后为停止位(无奇偶校验的情况)。
所以对于接收模块,可如此设计,FPGA一直检测接收端是否有下降沿到来,直到检测到下降沿,才开始接收数据。
波特率设置的重要性不言而喻,毋庸赘述。
此设计为最基础的串口收发代码,控制逻辑简单,适合编写第一次编写串口代码的朋友。
此设计收发的数据格式为1位起始位,1位停止位,无奇偶校验位,8位数据位。
波特率为19200,代码中可随意更改。
具体Verilog代码如下:顶层模块`timescale 1ns / 1ps/////////////////////////////////////////////////////////////////// /////////////// Company : 杭州电子科技大学// Engineer : 晓晓川// Create Date : 2012.08.26// Design Name : serial_test// Module Name : serial_test// Project Name: serial_test// Target Device: CycloneII EP2C5T144C8// Tool versions: Quartus II 11.0// Revision : V1.0// Description : 一个极为简单的串口收发工程,适于串口收发的入门。
FPGA Verilog RS232串口回环测试基于FPGA Verilog RS232串口回环测试例程,支持多byte数据传输,附源程序仿真源码及测试图片。
测试基于SSCOM/友善之臂上位机软件测试,测试结果如下图一图二所示。
图一SSCOM图二图三连续发送仿真截图图四连续接收仿真截图后附verilog源程序代码及testbech仿真例程,注释欠。
重点:多byte回环测试要点,上位机串口多位数据连续发送停止位和起始位之间无间隔,回环程序在接收和发送都需要具备在停止位后能立马跳转到下一个起始位的能力。
重点关注cnt_bit的处理方式。
附录1 顶层例化uart_txd uart_txd(.clk_50m(sys_clk_50m),.reset_n(sys_rst_n),.tx_data(rx_data),.baud_set(3'd4),.send_en(rx_done),.send_done(),.send_busy(send_busy),.uart_tx(uart_tx));uart_rxd uart_rxd(.clk_50m(sys_clk_50m),.reset_n(sys_rst_n),.rx_data(rx_data),.baud_set(3'd4),.rx_done(rx_done),.rx_busy(rx_busy),.uart_rx(uart_rx));附录2 串口发送源程序`timescale1ns/1ps///////////////////////////////////////////////////////////////////// /////////////// Company:// Engineer://// Create Date: 2020/06/21 09:45:23// Design Name:// Module Name: uart_txd// Project Name:// Target Devices:// Tool Versions:// Description://// Dependencies:// Revision:// Revision 0.01 - File Created// Additional Comments://///////////////////////////////////////////////////////////////////// /////////////module uart_txd(clk_50m,reset_n,tx_data,baud_set,send_en,send_done,send_busy,uart_tx);input clk_50m;input reset_n;input[7:0] tx_data;input[2:0] baud_set;input send_en;output reg send_done;output reg send_busy;output reg uart_tx;reg[12:0] cnt;reg[12:0] baud_rate_cnt_max;reg[3:0] cnt_bit;reg[7:0] tx_data_r;localparam baud_rate_9600 =13'd5207;localparam baud_rate_19200 =13'd2603;localparam baud_rate_38400 =13'd1301;localparam baud_rate_57600 =13'd867;localparam baud_rate_115200 =13'd433;always@(posedge clk_50m or negedge reset_n)if(!reset_n)baud_rate_cnt_max <= baud_rate_115200;elsecase(baud_set)3'd0:baud_rate_cnt_max = baud_rate_9600;3'd1:baud_rate_cnt_max = baud_rate_19200;3'd2:baud_rate_cnt_max = baud_rate_38400;3'd3:baud_rate_cnt_max = baud_rate_57600;3'd4:baud_rate_cnt_max = baud_rate_115200;default:baud_rate_cnt_max = baud_rate_115200;endcasealways@(posedge clk_50m or negedge reset_n)if(!reset_n)tx_data_r <=8'd0;else if(send_en)tx_data_r <= tx_data;elsetx_data_r <= tx_data_r;always@(posedge clk_50m or negedge reset_n)if(!reset_n)send_busy <=1'b0;else if(send_en)send_busy <=1'b1;else if(cnt == baud_rate_cnt_max)beginif(cnt_bit ==4'd10)send_busy <=1'b0;elsesend_busy <= send_busy;endelsesend_busy <= send_busy;always@(posedge clk_50m or negedge reset_n)if(!reset_n)send_done <=1'b0;else if(cnt == baud_rate_cnt_max)beginif(cnt_bit ==4'd10)send_done <=1'b1;elsesend_done <=1'b0;endelsesend_done <=1'b0;always@(posedge clk_50m or negedge reset_n)if(!reset_n)cnt <=13'd0;else if(send_busy)beginif(cnt == baud_rate_cnt_max)cnt <=13'd0;elsecnt <= cnt +1'b1;endelsecnt <= cnt;/****************************************always@(posedge clk_50m or negedge reset_n)if(!reset_n)cnt_bit <= 4'd0;else if(send_en) //send_en needs to be 1 clock high pulse cnt_bit <= 4'd1;else if(cnt == baud_rate_cnt_max)beginif(cnt_bit == 4'd10)cnt_bit <= 4'd0;elsecnt_bit <= cnt_bit + 1'b1;endelsecnt_bit <= cnt_bit;******************************************/always@(posedge clk_50m or negedge reset_n)if(!reset_n)cnt_bit <=4'd0;else if(send_busy &&(cnt_bit ==4'd11))cnt_bit <=4'd1;else if(cnt ==1)cnt_bit <= cnt_bit +1'b1;elsecnt_bit <= cnt_bit;always@(posedge clk_50m or negedge reset_n)if(!reset_n)beginuart_tx <=1'b1;endelsecase(cnt_bit)4'd0:;4'd1: uart_tx <=1'b0;//start4'd2: uart_tx <= tx_data_r[0];//bit 04'd3: uart_tx <= tx_data_r[1];4'd4: uart_tx <= tx_data_r[2];4'd5: uart_tx <= tx_data_r[3];4'd6: uart_tx <= tx_data_r[4];4'd7: uart_tx <= tx_data_r[5];4'd8: uart_tx <= tx_data_r[6];4'd9: uart_tx <= tx_data_r[7];//bit 84'd10: uart_tx <=1'b1;//stopdefault:;endcaseendmodule附录3 串口发送testbench`timescale1ns/1ps///////////////////////////////////////////////////////////////////// /////////////// Company:// Engineer://// Create Date: 2020/06/21 11:38:04// Design Name:// Module Name: uart_txd_tb// Project Name:// Target Devices:// Tool Versions:// Description://// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments://///////////////////////////////////////////////////////////////////// /////////////module uart_txd_tb();reg clk_50m;reg reset_n;reg[7:0] tx_data;reg[2:0] baud_set;reg send_en;wire send_done;wire send_busy;wire uart_tx;parameter CLK_PERIOD =20;initial clk_50m =0;always#(CLK_PERIOD /2) clk_50m =~clk_50m;initial begintx_data =8'h55;baud_set =4;reset_n =0;send_en =0;#(CLK_PERIOD *100);reset_n =1;# CLK_PERIOD;send_en =1;#(CLK_PERIOD );send_en =0;#(CLK_PERIOD *4340);send_en =1;#(CLK_PERIOD );send_en =0;#(CLK_PERIOD *4340);#(CLK_PERIOD *100);$stop;enduart_txd uart_txd(.clk_50m(clk_50m),.reset_n(reset_n),.tx_data(tx_data),.baud_set(baud_set),.send_en(send_en),.send_done(send_done),.send_busy(send_busy),.uart_tx(uart_tx));endmodule附录4 串口接收源程序`timescale1ns/1ps///////////////////////////////////////////////////////////////////// /////////////// Company:// Engineer://// Create Date: 2020/06/21 15:30:30// Design Name:// Module Name: uart_rxd// Project Name:// Target Devices:// Tool Versions:// Description://// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments://///////////////////////////////////////////////////////////////////// /////////////module uart_rxd(clk_50m,reset_n,rx_data,baud_set,rx_done,rx_busy,uart_rx);input clk_50m;input reset_n;output reg[7:0] rx_data;input[2:0] baud_set;output reg rx_done;output reg rx_busy;input uart_rx;reg[12:0] cnt;reg[12:0] baud_rate_cnt_max;reg[3:0] cnt_bit;reg uart_rx_r1;reg uart_rx_r2;wire nedge;localparam baud_rate_9600 =13'd5207;localparam baud_rate_19200 =13'd2603;localparam baud_rate_38400 =13'd1301;localparam baud_rate_57600 =13'd867;localparam baud_rate_115200 =13'd433;always@(posedge clk_50m or negedge reset_n)if(!reset_n)baud_rate_cnt_max <= baud_rate_115200;elsecase(baud_set)3'd0:baud_rate_cnt_max = baud_rate_9600;3'd1:baud_rate_cnt_max = baud_rate_19200;3'd2:baud_rate_cnt_max = baud_rate_38400;3'd3:baud_rate_cnt_max = baud_rate_57600;3'd4:baud_rate_cnt_max = baud_rate_115200;default:baud_rate_cnt_max = baud_rate_115200;endcasealways@(posedge clk_50m or negedge reset_n)if(!reset_n)beginuart_rx_r1 <=8'd0;uart_rx_r2 <=8'd0;endelse beginuart_rx_r1 <= uart_rx;uart_rx_r2 <= uart_rx_r1;endassign nedge = uart_rx_r2 &(!uart_rx_r1);always@(posedge clk_50m or negedge reset_n) if(!reset_n)rx_busy <=1'b0;else if(nedge)rx_busy <=1'b1;else if(cnt == baud_rate_cnt_max)begin if(cnt_bit ==4'd10)rx_busy <=1'b0;elserx_busy <= rx_busy;endelserx_busy <= rx_busy;always@(posedge clk_50m or negedge reset_n) if(!reset_n)rx_done <=1'b0;else if(cnt == baud_rate_cnt_max)begin if(cnt_bit ==4'd10)rx_done <=1'b1;elserx_done <=1'b0;endelserx_done <=1'b0;always@(posedge clk_50m or negedge reset_n) if(!reset_n)cnt <=13'd0;else if(rx_busy)beginif(cnt == baud_rate_cnt_max)cnt <=13'd0;elsecnt <= cnt +1'b1;endelsecnt <= cnt;always@(posedge clk_50m or negedge reset_n) if(!reset_n)cnt_bit <=4'd1;else if(cnt == baud_rate_cnt_max )begin if(cnt_bit ==4'd10)cnt_bit <=4'd1;elsecnt_bit <= cnt_bit +1'b1;endelsecnt_bit <= cnt_bit;always@(posedge clk_50m or negedge reset_n)if(!reset_n)beginrx_data <=8'd0;endelse if(cnt == baud_rate_cnt_max /2)case(cnt_bit)4'd1:;//start4'd2: rx_data[0]<= uart_rx_r2;//bit 04'd3: rx_data[1]<= uart_rx_r2;4'd4: rx_data[2]<= uart_rx_r2;4'd5: rx_data[3]<= uart_rx_r2;4'd6: rx_data[4]<= uart_rx_r2;4'd7: rx_data[5]<= uart_rx_r2;4'd8: rx_data[6]<= uart_rx_r2;4'd9: rx_data[7]<= uart_rx_r2;//bit 74'd10:;//stopdefault:;endcaseelserx_data <= rx_data;endmodule附录5串口接收testbench`timescale1ns/1ps///////////////////////////////////////////////////////////////////// /////////////// Company:// Engineer://// Create Date: 2020/06/21 19:44:29// Design Name:// Module Name: uart_rxd_tb// Project Name:// Target Devices:// Tool Versions:// Description://// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments://///////////////////////////////////////////////////////////////////// /////////////module uart_rxd_tb();reg clk_50m;reg reset_n;wire[7:0] rx_data;wire rx_done;wire rx_busy;reg uart_rx;parameter CLK_PERIOD =20;initial clk_50m =0;always#(CLK_PERIOD /2) clk_50m =~clk_50m;initial beginreset_n =0;uart_rx =1;//idle#(CLK_PERIOD *100);reset_n =1;# CLK_PERIOD;uart_rx =0;//start#(CLK_PERIOD *434);uart_rx =1;//bit0#(CLK_PERIOD *434);uart_rx =0;//bit1#(CLK_PERIOD *434);uart_rx =1;//bit2#(CLK_PERIOD *434);uart_rx =0;//bit3#(CLK_PERIOD *434);uart_rx =1;//bit4#(CLK_PERIOD *434);uart_rx =0;//bit5#(CLK_PERIOD *434);uart_rx =1;//bit6#(CLK_PERIOD *434);uart_rx =0;//bit7#(CLK_PERIOD *434);uart_rx =1;//stop#(CLK_PERIOD *434);uart_rx =1;//idle#(CLK_PERIOD *434);#(CLK_PERIOD *434);#(CLK_PERIOD *434);uart_rx =0;//start #(CLK_PERIOD *434);uart_rx =0;//bit0#(CLK_PERIOD *434);uart_rx =1;//bit1#(CLK_PERIOD *434);uart_rx =0;//bit2#(CLK_PERIOD *434);uart_rx =1;//bit3#(CLK_PERIOD *434);uart_rx =0;//bit4#(CLK_PERIOD *434);uart_rx =1;//bit5#(CLK_PERIOD *434);uart_rx =0;//bit6#(CLK_PERIOD *434);uart_rx =1;//bit7#(CLK_PERIOD *434);uart_rx =1;//stop#(CLK_PERIOD *434);uart_rx =1;//idle#(CLK_PERIOD *434);#(CLK_PERIOD *434);#(CLK_PERIOD *434);$stop;enduart_rxd uart_rxd(.clk_50m(clk_50m),.reset_n(reset_n),.rx_data(rx_data),.baud_set(3'd4),.rx_done(rx_done),.rx_busy(rx_busy),.uart_rx(uart_rx));endmodule。
Verilog实现串口接收多帧数据`timescale 1ns / 1ps/////////////////////////////////////////////////////////////////// ///////////////// Company:// Engineer://// Create Date: 19:50:45 04/19/2015// Design Name:// Module Name: Serial_Decoder// Project Name:// Target Devices:// Tool versions:// Description://// Dependencies://// Revision:// Revision 0.01 - File Created// Additional Comments:///////////////////////////////////////////////////////////////////// ///////////////module Serial_Decoder(input wire clk_seri, //串口时钟,用于从串口发送命令给FPGA input wire rst,input wire RxD,output reg[1:0] modu_sel, //BPSK,QPSK,8PSK选择output reg[13:0] ser_asf, //由串口发过来的asfoutput reg[31:0] ser_ftw, //由串口发过来的ftwoutput reg cmd_done, //上位机给FPGA发送指令结束output reg[31:0] dina, //ROM存储器,用于存储外部PN码output reg wea,output reg[1:0] addra);reg cmd_rdy;//指令接收完成reg [3:0] instr_code;//用于分辨命令,是asf还是ftw还是外部PN码reg [31:0] cmd_data; //接收从上层发过来的命令wire RxD_data_ready;wire [7:0] RxD_data;reg [1:0] instr_cnt;reg data_rec_valid;reg data_rec_busy;reg [1:0] data_cnt;//instancereceiver i_receiver(.clk(clk_seri),.RxD(RxD),.RxD_data_ready(RxD_data_ready),.RxD_data_error(),.RxD_data(RxD_data));//*********上位机发命令给FPGA************//always @ (posedge clk_seri)beginif(rst)begininstr_cnt <= 0;endelse if(RxD_data_ready && !data_rec_busy) case(instr_cnt)2'd0:if(RxD_data == 8'h55)begininstr_cnt <= 2'd1;data_rec_valid <= 0;endelsebegininstr_cnt <= 2'd0;data_rec_valid <= 0;end2'd1:if(RxD_data == 8'h55)begininstr_cnt <= 2'd2;data_rec_valid <= 0;endelsebegininstr_cnt <= 2'd0;data_rec_valid <= 0;end2'd2:if(RxD_data == 8'h55)begininstr_cnt <= 2'd3;endelsebegininstr_cnt <= 2'd0;data_rec_valid <= 0;end2'd3:if(RxD_data == 8'h55)begininstr_cnt <= 2'd3;data_rec_valid <= 0;endelsebegininstr_cnt <= 2'd0;data_rec_valid <= 1;instr_code <= RxD_data[3:0]; //用来分辨各命令enddefault:begininstr_cnt <= 2'd0;data_rec_valid <= 0;endendcaseelsedata_rec_valid <= 0;endalways @ (posedge clk_seri)beginif(rst)begindata_cnt <= 2'd0;data_rec_busy <= 0;cmd_rdy <= 0;endelse if(data_rec_valid)begindata_cnt <= 0;data_rec_busy <= 1;cmd_rdy <= 0;endelse if(RxD_data_ready && data_rec_busy) case(data_cnt)2'd0:begindata_cnt <= 2'd1;data_rec_busy <= 1;cmd_rdy <= 0;cmd_data[31:24]<= RxD_data;end2'd1:begindata_cnt <= 2'd2;data_rec_busy <= 1;cmd_rdy <= 0;cmd_data[23:16]<= RxD_data;end2'd2:begindata_cnt <= 2'd3;data_rec_busy <= 1;cmd_rdy <= 0;cmd_data[15:8] <= RxD_data; end2'd3:begindata_cnt <= 2'd0;data_rec_busy <= 0;cmd_rdy <= 1; //命令接收完毕cmd_data[7:0] <= RxD_data; enddefault:begindata_cnt <= 2'd0;data_rec_busy <= 0;cmd_rdy <= 0;endendcaseelsecmd_rdy <= 0;end//*********分辨命令*********// always @ (posedge clk_seri) beginif(rst)begincmd_done <= 0;modu_sel <= 0;ser_asf <= 0;ser_ftw <= 0;endelse if(cmd_rdy)begincase(instr_code)4'h6:beginser_ftw <= cmd_data;cmd_done <= 0;end4'h7:beginmodu_sel <= cmd_data[25:24];cmd_done <= 0;end4'h8:beginser_asf <= cmd_data[13:0];cmd_done <= 0;end4'hF:cmd_done <= 1; //上位机命令发送结束default:; endcaseendelsebeginser_ftw <= ser_ftw;ser_asf <= ser_asf;modu_sel<= modu_sel;cmd_done<= cmd_done;endendalways @ (posedge clk_seri)beginif(rst)begindina <= 0;wea <= 1;addra <= 0;endelse if(cmd_rdy)begincase(instr_code)//********A--D是外部PN码,将其存入ROM中********// 4'hA:begindina <= cmd_data;wea <= 1;addra <= 2'd0;end4'hB:begindina <= cmd_data;wea <= 1;addra <= 2'd1;end4'hC:begindina <= cmd_data;wea <= 1;addra <= 2'd2; end4'hD:begindina <= cmd_data; addra <= 2'd3; wea <= 0;enddefault:; endcaseendelsebegindina <= dina; addra <= addra; wea <= wea;endend endmodule。
// UART_FPGA.v 顶层模块,实现由ARM控制FPGA读取串口数据,经过ARM返回给FPGA串口发送出去;`timescale 1ns/1nsmodule UART_FPGA(//EMIF PINinput wire [10:0] EADDR_pin /* synthesis syn_noclockbuf = 1 */,inout wire [15:0] EDATA_pin ,input wire EnOE_pin /* synthesis syn_noclockbuf = 1 */,input wire EnWE_pin /* synthesis syn_noclockbuf = 1 */,input wire EnGCS1_pin /* synthesis syn_noclockbuf = 1 */,output wire EINT2_pin ,//LED_runoutput wire LED_run_pin ,//UARToutput wire UART_TXD0 ,input wire UART_RXD0 /* synthesis syn_noclockbuf = 1 */,//test signaloutput wire TXD_test,output wire RXD_test,output reg TXD_start,output wire EINT2_test,output wire TXD_over_test,output wire uart_send_WR,//FPGA SYSTEM PINinput wire nRESET_pin /* synthesis syn_noclockbuf = 1 */,input wire CLK_50M_pin);wire [15:0] write_data;//-------------------DSP ARM uart to EMIF---------------------- reg [7:0] ARM_DSP_data;wire [7:0] DSP_ARM_data;reg uart_send_WR_reg;//reg [7:0] T_data;//reg [1:0] TXD_start_cnt;wire [7:0] R_data;wire R_ready;reg [2:0] UART_INT_cnt;wire TXD_over;wire [1:0] baud_select;reg [12:0] baud_devide;//wire clkrec;parameter baud_9600 = 5208; //50M/9600 parameter baud_19200 = 2604;parameter baud_38400 = 1302;parameter baud_115200 = 434;assign TXD_test = UART_TXD0;assign RXD_test = UART_RXD0;assign EINT2_test = EINT2_pin;assign TXD_over_test=TXD_over;/*--------------Program start-------------------*//*----------baud select------------*/always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginbaud_devide <= 'h1FFF;endelsebegincase ( baud_select )'d0 : baud_devide <= baud_9600 ;'d1 : baud_devide <= baud_19200 ;'d2 : baud_devide <= baud_38400 ;'d3 : baud_devide <= baud_115200 ;endcaseendend/*----------INT generator------------*/always @( negedge nRESET_pin or posedge R_ready )beginif( !nRESET_pin )beginARM_DSP_data <= 8'd0;endelsebeginARM_DSP_data <= R_data;endendalways @( negedge nRESET_pin or negedge R_ready or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginUART_INT_cnt <= 3'd5;endelse if( !R_ready )beginUART_INT_cnt <= 3'd0;endelse if( UART_INT_cnt < 3'd5 )beginUART_INT_cnt <= UART_INT_cnt + 1'b1;endassign EINT2_pin = ( UART_INT_cnt >= 3'd1 && UART_INT_cnt <= 3'd4 ) ? 1'b0 : 1'b1 ;/*---------------DSP to ARM data---------------*/always@(negedge nRESET_pin or posedge CLK_50M_pin) //当接收了一个数据后,把数据加1后发回PC机,注意串口一个一个数据发beginif( !nRESET_pin )beginuart_send_WR_reg <= 1'b0;TXD_start <= 1'b0;endelse if( uart_send_WR_reg != uart_send_WR )beginif( TXD_over )beginTXD_start <= 1'b1;uart_send_WR_reg <= uart_send_WR;endendelsebeginTXD_start <= 1'b0;endend//----------------EMIF read ,fpga TO ARM---------------------------EMIF_R EMIF_R_M(.EADDR_pin (EADDR_pin ),.EDA TA_pin (EDA TA_pin ),.EnOE_pin (EnOE_pin ),.EnGCS1_pin (EnGCS1_pin ),.write_data (write_data ),.ARM_DSP_data (ARM_DSP_data ),.nRESET_pin (nRESET_pin )// .CLK_50M_pin (CLK_50M_pin )//----------------EMIF write,ARM to fpga---------------------------EMIF_W EMIF_W_M(.EADDR_pin (EADDR_pin ),.EDA TA_pin (EDATA_pin ),.EnWE_pin (EnWE_pin ),.EnGCS1_pin (EnGCS1_pin ),//uart.DSP_ARM_data (DSP_ARM_data ),.uart_send_WR (uart_send_WR ),.write_data (write_data ),.baud_select (baud_select ),//LED run.LED_run_pin (LED_run_pin ),.nRESET_pin (nRESET_pin )// .CLK_50M_pin (CLK_50M_pin ) );UART_rec UART_rec_M (//input.RXD (UART_RXD0 ),.baud_devide (baud_devide ),//output.R_data (R_data ),.R_ready (R_ready ),//FPGA sys pin.nRESET_pin (nRESET_pin ),.CLK_50M_pin (CLK_50M_pin));UART_txd UART_txd_M (//input.TXD_start (TXD_start ),.T_data (DSP_ARM_data ),.baud_devide (baud_devide ),//output.TXD (UART_TXD0 ),.TXD_over (TXD_over ),//FPGA sys pin.nRESET_pin (nRESET_pin ),.CLK_50M_pin (CLK_50M_pin));Endmodule// UART_rec.v`timescale 1ns/1nsmodule UART_rec (//inputRXD,baud_devide,//outputR_data,R_ready,//FPGA sys pinnRESET_pin,CLK_50M_pin);input wire RXD;input wire [12:0] baud_devide;output reg [7:0] R_data;output reg R_ready;input wire nRESET_pin;input wire CLK_50M_pin;reg [1:0] RXD_sync;reg [2:0] RXD_cnt;reg RXD_bit;reg [3:0] rec_bit_cnt;//reg [8:0] baud_16_reg;reg [12:0] baud_cnt;reg [8:0] baud_16_cnt;wire baud_tick_16;wire baud_tick;wire [11:0] baud_devide_2;wire [8:0] baud_devide_16;/*----------Program start------------*/assign baud_devide_2 = baud_devide / 2;assign baud_devide_16 = baud_devide / 16;/*--------------baud 16 devided clk used in sample-----------*/ always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginbaud_16_cnt <= 'd0;endelsebeginif( baud_16_cnt < baud_devide_16 )beginbaud_16_cnt <= baud_16_cnt + 1'b1;endelsebeginbaud_16_cnt <= 'd0;endendendassign baud_tick_16 = ( baud_16_cnt == baud_devide_16 );//--------baud clk used in receiving data-------always @( negedge nRESET_pin or posedge CLK_50M_pin )beginif( !nRESET_pin )beginbaud_cnt <= 'd0;endelsebeginif( !R_ready )beginif( baud_cnt < baud_devide - 1'b1 )beginbaud_cnt <= baud_cnt + 1'b1;endelsebeginbaud_cnt <= 'd0;endendelsebeginbaud_cnt <= 'd0;endendendassign baud_tick = ( baud_cnt == baud_devide_2 );/*-----------jitter filter--------------*/always @( negedge nRESET_pin or posedge CLK_50M_pin )beginif( !nRESET_pin )beginRXD_sync <= 2'd0;endelsebeginRXD_sync <= {RXD_sync[0], RXD};endendalways @( negedge nRESET_pin or posedge baud_tick_16 ) beginif( !nRESET_pin )beginRXD_cnt <= 3'd7;endelsebeginif( RXD_sync[1] && RXD_cnt != 3'd7 )beginRXD_cnt <= RXD_cnt + 1;endelsebeginif( ~RXD_sync[1] && RXD_cnt != 3'd0 )beginRXD_cnt <= RXD_cnt - 1;endendendendalways @( negedge nRESET_pin or posedge baud_tick_16 ) beginif( !nRESET_pin )beginRXD_bit <= 1'b1;endelsebeginif( RXD_cnt == 3'd7)beginRXD_bit <= 1'b1;endelse if( RXD_cnt == 3'd0 )beginRXD_bit <= 1'b0;endendend/*---------------receive data cnt---------------*/always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginR_ready <= 1'b1;rec_bit_cnt <= 4'd0;endelsebeginif( R_ready )beginrec_bit_cnt <= 4'd0;if( !RXD_bit )beginR_ready <= 1'b0;endendelse if( baud_tick )beginif( rec_bit_cnt < 4'd9 )beginrec_bit_cnt <= rec_bit_cnt + 1'b1;R_ready <= 1'b0;endelsebeginrec_bit_cnt <= 4'd0;R_ready <= 1'b1;endendendendalways @( negedge nRESET_pin or posedge baud_tick ) beginif( !nRESET_pin )beginR_data <= 8'd0;endelse if( !R_ready )beginif( rec_bit_cnt == 0 )beginR_data <= 8'd0;endelsebeginif( rec_bit_cnt >= 4'd1 && rec_bit_cnt<= 4'd8 )R_data[rec_bit_cnt - 1'b1 ] <= RXD_bit;endendendendmodule// UART_TXD.v`timescale 1ns/1nsmodule UART_txd (//inputbaud_devide,TXD_start,T_data,//outputTXD,TXD_over,//FPGA sys pinnRESET_pin,CLK_50M_pin);input wire TXD_start;input wire [7:0] T_data;input wire [12:0] baud_devide;output reg TXD;output reg TXD_over;input wire nRESET_pin;input wire CLK_50M_pin;//regs & wireswire baud_tick;//reg baud_ctrl;reg [3:0] T_state;reg [7:0] T_data_reg;reg [12:0] baud_cnt;/*----------Program start---------------*//*-----------------Baud generator------------------------*/assign baud_tick = ( baud_cnt == baud_devide - 1'b1 );always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginbaud_cnt <= 'd0;endelse if( baud_cnt < baud_devide - 1'b1 )beginbaud_cnt <= baud_cnt + 1'b1;endelsebeginbaud_cnt <= 'd0;endend/*----------transmit state machine---------------*/always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginT_state <= 4'd0;endelsebegincase(T_state)4'd0: if(TXD_start) T_state <= 4'd1;4'd1: if(baud_tick) T_state <= 4'd2; // 开始位04'd2: if(baud_tick) T_state <= 4'd3; // bit 04'd3: if(baud_tick) T_state <= 4'd4; // bit 14'd4: if(baud_tick) T_state <= 4'd5; // bit 24'd5: if(baud_tick) T_state <= 4'd6; // bit 34'd6: if(baud_tick) T_state <= 4'd7; // bit 44'd7: if(baud_tick) T_state <= 4'd8; // bit 54'd8: if(baud_tick) T_state <= 4'd9; // bit 64'd9: if(baud_tick) T_state <= 4'd10; // bit 74'd10: if(baud_tick) T_state <= 4'd0; // 停止位1default: if(baud_tick) T_state <= 4'd0;endcaseendendalways @(negedge nRESET_pin or posedge baud_tick ) beginif( !nRESET_pin )beginTXD <= 1'b1;T_data_reg <= 8'd0;endelsebegincase(T_state)// 4'd0: TXD <= 1'b1;4'd1: beginTXD <= 1'b0;T_data_reg <= T_data;end4'd2: TXD <= T_data_reg[0];4'd3: TXD <= T_data_reg[1];4'd4: TXD <= T_data_reg[2];4'd5: TXD <= T_data_reg[3];4'd6: TXD <= T_data_reg[4];4'd7: TXD <= T_data_reg[5];4'd8: TXD <= T_data_reg[6];4'd9: TXD <= T_data_reg[7];4'd10: TXD <= 1'b1;default: TXD <= 1'b1;endcaseendend//assign TXD = TXD;always @( negedge nRESET_pin or posedge CLK_50M_pin ) beginif( !nRESET_pin )beginTXD_over <= 1'b0;endelsebeginif( T_state ==4'd0 )TXD_over <= 1'b1;elseTXD_over <= 1'b0;endendendmodule。
verilog hdl语言100例详解Verilog HDL语言是一种硬件描述语言,用于描述数字电路和系统的行为和结构。
它是硬件设计工程师在数字电路设计中的重要工具。
本文将介绍100个例子,详细解释Verilog HDL语言的应用。
1. 基本门电路:Verilog HDL可以用于描述基本门电路,如与门、或门、非门等。
例如,下面是一个描述与门电路的Verilog HDL代码:```verilogmodule and_gate(input a, input b, output y);assign y = a & b;endmodule```2. 多路选择器:Verilog HDL也可以用于描述多路选择器。
例如,下面是一个描述2:1多路选择器的Verilog HDL代码:```verilogmodule mux_2to1(input a, input b, input sel, output y);assign y = sel ? b : a;endmodule```3. 寄存器:Verilog HDL可以用于描述寄存器。
例如,下面是一个描述8位寄存器的Verilog HDL代码:```verilogmodule register_8bit(input [7:0] d, input clk, input reset, output reg [7:0] q);always @(posedge clk or posedge reset)if (reset)q <= 0;elseq <= d;endmodule```4. 计数器:Verilog HDL可以用于描述计数器。
例如,下面是一个描述8位计数器的Verilog HDL代码:```verilogmodule counter_8bit(input clk, input reset, output reg [7:0] count);always @(posedge clk or posedge reset)if (reset)count <= 0;elsecount <= count + 1;endmodule```5. 加法器:Verilog HDL可以用于描述加法器。
Verilog in out 双向口使用和仿真2007-12-01 11:11芯片外部引脚很多都使用in out类型的,为的是节省管腿。
一般信号线用做总线等双向数据传输的时候就要用到INOUT类型了。
就是一个端口同时做输入和输出。
inout 在具体实现上一般用三态门来实现。
三态门的第三个状态就是高阻'Z' 0当in out端口不输出时,将三态门置高阻。
这样信号就不会因为两端同时输出而出错了,更详细的内容可以搜索一下三态门tri-state 的资料.1使用in out类型数据,可以用如下写法:inout data」no ut;in put data_i n;reg data_reg;//data_i nout 的映象寄存器reg lin k_data;assign data_inout=link_data?data_reg:1 ' bz;//link_data 控制三态门//对于data_reg,可以通过组合逻辑或者时序逻辑根据data_in对其赋值.通过控制link_data 的高低电平,从而设置data」nout是输出数据还是处于高阻态,如果处于高阻态,则此时当作输入端口使用.link_data 可以通过相关电路来控制.2编写测试模块时,对于in out类型的端口,需要定义成wire类型变量,而其它输入端口都定义成reg类型,这两者是有区别的.当上面例子中的data」nout用作输入时,需要赋值给data」nout,其余情况可以断开.此时可以用assign 语句实现:assign data_inout=link?data_in_t:1 ' bz; 其中的link ,data_in_t 是reg类型变量,在测试模块中赋值.另外,可以设置一个输出端口观察data_inout用作输出的情况:Wire data_out;Assign data_out_t=(!link)?data_inout:1 ' bz;else , in RTLinout use in top module(PAD)dont use ino ut(tri) in sub module也就是说,在内部模块最好不要出现inout,如果确实需要,那么用两个port 实现,到顶层的时候再用三态实现。
实现功能,FPGA 里实现从PC 串口接收数据,接着把接收到的数据发回去。
波特率可选 9600bps,可调1bit 起始位,8bit 数据,1bit 停止位,无校验位。
参考《VHDL 硬件描述语言与和数字逻辑电路设计》模块介绍如下一、串口数据接收模块: 特别注意一个数据位占 4个clk_bps_4时钟周期。
串口数据接收控制当数据接收端rxd 出现起始位低电平,启动接收控制计数器rx_cnt,置位为 8' b0111_00(28),即 rx_cnt[5:2]== 4 ' b0111(7),rx_cnt[1:0]== 2'b00(0); —个计数周期开始,伴随clk_bps_4, rx_cnt 加1 (每一个数据位加 4) 串口接收数据移位控制(关键采样点的选取)每当rx_cnt[1:0] == 2'b01, 为了保证在 rxd 一位数据靠近中间位置采样;每 4个 clk_bps_4, rx_cnt[5:2] 力口 1 当 rx_cnt[5:2] == 8,9,10….15,完成 8 位的数据采样,串并变换置位标志位rxdF 数据接收标志rxd 出现起始位低电平,rxdF 置1 ,表示数据接收开始;当rx_cnt 计数到rxdflk reserr<scido hichF1 fr冲'豔K/ tt/ L J弃L--XrdbLLLCLK RESETI rrpset|EMPTY8'b1111_11( 63), 数据接收完成,rxdF 置0置位标志位rdFULL; 5,完成一位起始位,8 位的数据位发送,随后txd 置1(停止位),完成并串转换置位标志位txdF ,tdEMPTY st_n(rst_n),.clk_bps_4(clk_bps_4),.wr(wr),.tdEMPTY(tdEMPTY),.DATA(DATA),.txd(txd));st_n(rst_n),.clk_bps_4(clk_bps_4),.rd(rd),.rdFULL(rdFULL),.do_latch(do_latch),.rxd(rxd));/* 针对9600bps ,生成的时钟信号,用于接收数据采样与数据发送*/ Baudrate baud(.clk(clk),.rst_n(rst_n), .clk_bps_4(clk_bps_4));Endmodule串口数据接收模块:module Uart_RX(rst_n, clk_bps_4, rd, rdFULL, do_latch, rxd);input rst_n; // 低电平复位input clk_bps_4; //4 倍于波特率时钟信号即一个数据位占4 个时钟周期input rd;// 接收使能, 低电平有效output reg[7:0] do_latch;// 接收数据锁存output reg rdFULL;// 接收锁存器满标志input rxd;// 串口引脚输入reg[7:0] data_r = 8'bx; // 接收数据寄存器reg[5:0] rx_cnt;reg rxdF;// 数据接收标志,RX模块内部信号/* 当数据接收端rxd 出现起始位低电平,启动接收控制计数器rx_cnt, 置位为b0111_00(28),8'即rx_cnt[5:2]== 4 'b0111(7),rx_cnt[1:0] == 2'b00(0);一个计数周期开始,伴随clk_bps_4, rx_cnt 加1(每一个数据位加4) */ always@(posedgeclk_bps_4 or negedge rst_n)beginif(!rst_n)begin rx_cnt <= 0; endelse if(rx_cnt <= 27 && rxd == 0)begin rx_cnt <= 28; endelse if(rx_cnt <= 27 && rxd == 1)// 串口无数据时,rx_cnt 保持0 begin rx_cnt <= 0;endelsebegin rx_cnt <= rx_cnt + 1;endend/* 空闲时rdFULL 置0,当数据接收完成,数据锁存到do_latch,同时rdFULL置1,向上层模块表示数据以准备0K可以来读取;rd 置0, 表示上层模块开始读取数据,rdFULL 置0,表示数据已读走*/ always@(posedgeclk_bps_4 or negedge rst_n)// 置位标志位rdFULL beginif(!rst_n)begin rdFULL <= 0; endelse if(rd == 0)begin rdFULL <= 0; endelse if(rxdF == 1 && rx_cnt == 63)begindo_latch <= data_r;// 数据锁存rdFULL <= 1;// 锁存器数据准备0Kendend/*rxd 出现起始位低电平, rxdF 置1 ,表示数据接收开始;当rx_cnt计数到8' b1111_11(63),数据接收完成,rxdF置0* always@(posedge clk_bps_4 or negedge rst_n)// 置位标志位rxdFendcaseend endmodule串口数据发送模块:module Uart_TX(rst_n, clk_bps_4,wr,tdEMPTY, DATA, txd); input rst_n; // 低电平复位 input clk_bps_4; //4 倍于波特率时钟信号 input [7:0]DATA;beginif(!rst_n)begin rxdF <= 0; endelse if(rxd == 0)// 拉低表示有数据来begin rxdF <= 1;endelse if(rxdF == 1 && rx_cnt == 63)begin rxdF <= 0;endend/* 每当 rx_cnt[1:0] == 2'b01, 每 4 个 clk_bps_4, rx_cnt[5:2] 串并变换 */ always@(posedge clk_bps_4)// beginif( rx_cnt[1:0] == 2'b01 )case(rx_cnt[5:2]) //4'd7:rxd==0; 起始位 4'd8:data_r[0] <= rxd;// 4'd9:data_r[1] <= rxd;// 4'd10:data_r[2] <= rxd;// 4'd11:data_r[3] <= rxd;// 4'd12:data_r[4] <= rxd;// 4'd13:data_r[5] <= rxd;// 4'd14:data_r[6] <= rxd;// 4'd15:data_r[7] <= rxd;//为了保证在 力口 1 当rx_cnt[5:2]数据接收rxd 一位数据靠近中间位置采样 ; ==8,9,10…15,完成8位的数据采样,低第 1 位 第 2 位 第 3 位 第 4 位 第5位 第 6 位 第 7 位 高第 8 位input wr;// 发送使能信号output reg tdEMPTY;// 发送寄存器空标志对外输出output txd;// 串口引脚输出reg txdF;// 发送完成标志模块内部信号reg txd_r; // 发送寄存器reg[7:0] din_latch;// 发送数据锁存reg[5:0] tx_cnt;// 发送计数器/* 空闲时wr 置1,数据发送时wr 产生低电平脉冲,wr 上升沿将数据锁存到din_latch;*/ always@(posedge wr)begin//din_latch <= 8'hAB; din_latch <= DATA;end/*wr 由0 跳变为1 后,启动发送控制计数器tx_cnt, 置位为8'b0111_00(28), 即tx_cnt[5:2]== 4 'b0111(7), tx_cnt[1:0] == 2'b00(0);一个计数周期开始,伴随clk_bps_4, tx_cnt 加1(每一个数据位加4) */always@(posedge clk_bps_4 or negedge rst_n) beginif(!rst_n)begin tx_cnt <= 0; endelse if(tx_cnt <= 27)beginif(tdEMPTY == 0 && wr == 1)begin tx_cnt <= 28;endelse begin tx_cnt <= 0; endendelsebegin tx_cnt <= tx_cnt + 1;endend/*当写数据到发送寄存器din_latch 时,txdF , tdEMPTY置0;当tx_cnt 计数到8' b1111_11(63),数据发送完成,txdF , tdEMPTY置1; */ always@(posedge clk_bps_4 or negedge rst_n)beginif(!rst_n)begintxdF <= 1;tdEMPTY <= 1;endelse if(wr == 0)begintxdF <= 0;tdEMPTY <= 0;endelse if(txdF == 0 && tx_cnt == 63)begintxdF <= 1; tdEMPTY <= 1;endend/* 每4 个clk_bps_4, tx_cnt[5:2] 力口1 当tx_cnt[5:2] ==7,8,9,10 …15,完成一位起始位,8位的数据位发送,随后txd 置1(停止位) ,完成并串转换*/ always@(posedge clk_bps_4 or negedge rst_n)if(!rst_n)begintxd_r <= 1;endelsebegincase(tx_cnt[5:2])4'd7:txd_r <= 1'b0; // 起始位04'd8:txd_r <= din_latch[0]; // 低第1 位4'd9:txd_r <= din_latch[1]; // 第2位4'd10:txd_r <= din_latch[2];// 第3位4'd11:txd_r <= din_latch[3];// 第4位4'd12:txd_r <= din_latch[4];// 第5位4'd13:txd_r <= din_latch[5];// 第6位4'd14:txd_r <= din_latch[6];// 第7位4'd15:txd_r <= din_latch[7];// 高第 8 位 default:txd_r <= 1; endcase endassign txd = txd_r; endmodule波特率发生模块:/* 针对 9600bps ,生成 4 倍于波特率的时钟信号,用于采样 */ module Baudrate(clk, rst_n,clk_bps_4); input clk; // 时钟周期 50MHzinput rst_n; // 低电平复位reg clk_bps_4;always@(posedge clk or negedge rst_n) beginif(!rst_n) begin clk_bps_4 <= 0; bps_cnt <= 0;end elsebeginif(bps_cnt == N/2 - 1)begin clk_bps_4 <= ~clk_bps_4; bps_cnt <= 0;end elsebegin bps_cnt <= bps_cnt + 1;end endend endmoduleoutput clk_bps_4; //时钟信号 9600*4 reg [12:0] bps_cnt; // parameter N=1302;//波特率产生时计数 分频系数 9600bpsModelsim 仿真波形图:rxd 端输入数据 01010101 , txd 发送01010101 'i LUU'JUITJ J..ULU If.'UU- J LLbllJUJ Jlf_ L L_LLUUJllUL.LLUlllniL j.jiirjuJJUJuuLuirjiiiiiiiniLL'UU'.J J ipunnLiii 2 LJ^,ULX5tl hrjuEJumninnrLuiJiJui JirjinmfjujnLWTnimfnr TTTD 】门丁q■■nr '1 tfejarli danaj U.-UmJlfiLLfUlTJUlJ ja —i 暫主诞OfnEMJini'jinjrL'ULrjiLri I 咼岂巫:HS3E 1SS«二.■UITJXJ ifL :ui^.:jioiwwirjinr. i连接PC 串口助手。
串口通讯设计之V e r i l o g实现FPGA串口模块是将由RS-485发送过来的数据进行处理,提取出8位有效数据,并按异步串口通讯的格式要求输出到MAX3223的12脚;FPGA选用Xilinx公司的SpartanII系列xc2s50;此部分为该设计的主体;如上所述,输入数据的传输速率为700k波特率;为了使FPGA能够正确地对输入数据进行采样,提高分辨率能力和抗干扰能力,采样时钟必须选用比波特率更高的时钟,理论上至少是波特率时钟的2倍;1 串口通信基本特点随着多微机系统的应用和微机网络的发展,通信功能越来越显得重要;串行通信是在一根传输线上一位一位地传送信息.这根线既作数据线又作联络线;串行通信作为一种主要的通信方式,由于所用的传输线少,并且可以借助现存的电话网进行信息传送,因此特别适合于远距离传送;在串行传输中,通信双方都按通信协议进行,所谓通信协议是指通信双方的一种约定;约定对数据格式、同步方式、传送速度、传送步骤、纠错方式以及控制字符定义等问题做出统一规定,通信双方必须共同遵守;异步起止式的祯信息格式为:每祯信息由四部分组成:位起始位;~8位数据位;传送顺序是低位在前,高位在后.依次传送;c.一位校验位,也可以没有;d.最后是1位或是2位停止位;FPGAField Pmgrammable Gate Array现场可编程门阵列在数字电路的设计中已经被广泛使用;这种设计方式可以将以前需要多块集成芯片的电路设计到一块大模块可编程逻辑器件中,大大减少了电路板的尺寸,增强了系统的可靠性和设计的灵活性;本文详细介绍了已在实际项目中应用的基于FPGA的串口通讯设计;本设计分为硬件电路设计和软件设计两部分,最后用仿真验证了程序设计的正确性;2 系统的硬件设计本方案的异步串行通信的硬件接口电路图如图1所示,主要由四部分组成:RS-485数据发送模块、FPGA 串口模块、MAX3223和DB9;各部分功能简述如下:RS-485数据发送模块是将前续电路的数据发送到FPGA,供本电路处理,亦即本电路的输入;RS485是符合RS-485和RS-4225串口标准的低功耗半双工收发器件,有和5V两种,在本设计中选用了的器件SP3485;在本设计中;485的7脚和8脚与前端信号相连接,用于接收输入的数据;数据格式是这样的:一帧数据有25位,报头是16个高电平和1个低电平,接下来是8位有效的数据;传输速率为700k波特率;2脚是使能端,与FPGA的I/O 口相连,由FPGA提供逻辑控制信号;1脚和4脚也与FPGA相连,由FPGA对输入数据进行处理;FPGA串口模块是将由RS-485发送过来的数据进行处理,提取出8位有效数据,并按异步串口通讯的格式要求输出到MAX3223的12脚;FPGA选用Xilinx公司的Spartan II系列xc2s50;此部分为该设计的主体;如上所述,输入数据的传输速率为700k波特率;为了使FPGA能够正确地对输入数据进行采样,提高分辨率能力和抗干扰能力,采样时钟必须选用比波特率更高的时钟,理论上至少是波特率时钟的2倍;在本设计中选用4倍于波特率的时钟,利用这种4倍于波特率的接收时钟对串行数据流进行检测和定位采样,接收器能在一个位周期内采样4次;如果没有这种倍频关系,定位采样频率和传送波特率相同,则在一个位周期中,只能采样一次,分辨率会差;比如,为了检测起始位下降沿的出现,在起始位的前夕采样一次之后,下次采样要到起始位结束前夕才进行;而假若在这个周期期间,因某种原因恰恰使接收时钟往后偏移了一点点,就会错过起始位;造成整个后面位的检测和识别错误;针对本设计,FPGA的软件共分了三个模块:1.时钟分频模块;模块的功能是用来产生所需要的数据采集时钟和数据传输时钟;系统主频是40M的;数据采集时钟是2.8M的,发送时钟是;2. 提取数据模块;由RS485发送过来的数据共有25位,其中只有8位是有效数据;为了发送这8位有效数据;必须先将其提取出来;提取的办法是这样的:通过连续检测到的16个高电平和一个低电平;判断8位有效数据的到来;然后按照串行数据传输的格式,在加上起始位和停止位后,将其存储于输出缓冲寄存器中;在这里,我们的串行数据输出格式是这样规定的,一位起始位,八位数据位,一位停止位,无校验位;3.串行数据输出模块;这一模块相对比较简单,波特率选为,模块的功能是在移位输出脉冲的作用下,将输出缓冲寄存器中的数据移位输出;MAX3223是实现电平转换的芯片;由于RS-232c是用正负电压来表示逻辑状态;与TTL以高低电平表示逻辑状态的规定不同;因此,为了能够同计算机接口或终端的TTL器件连接,必须在RS-232与TTL电路之间进行电平和逻辑关系的变换;实现这种变换的方法可用分立元件,也可用集成电路芯片; MAXIM公司的MAX3223是为满足RS-232c 的标准而设计的具有功耗低、波特率高、价格低等优点,外接电容仅为或1uF,为双组RS232收发器;由MAX3223的12脚输入的数据,经过电平转换后由8脚输出,再经过DB9的TxD端输出,由PC机接收并做后续处理;3 系统软件设计FPGA模块是本设计的主体,使用Verilog硬件描述语言进行编写,本段代码共有两个子模块,分别实现提取八位数据和串行数据发送的功能;下面是verilog源代码module SIMOdin,clk,rst,dout_ser;input din; 4倍于波特率的时钟reg txclk; //发送数据时钟;发数据取的波特率integer bitpos="7"; //当前位parameters0=0,s1=1,s2=2,s3=3;reg2:0state;reg4:0counter; //用来计算报头报尾中1的个数reg tag,tag1;reg2:0cnt3;reg txdone="1"''''b1;//一个字节数据传输完毕标志提取有效数据位并按串行通讯格式装载数据always posedge nclk or posedge rstbegin ifrst begin state<=0; counter<=0; tag1=0; tag="0"; indata_buf<=8''''bz; dout_buf<=10''''bz; bitpos ="7"; cnt3<=0; end else casestate s0:begin tag="0";//表示数据没有装好ifdinbegin counter<=counter+1; state<=s0; ifcounter==15//如果检测到16个1则转入s1状态检测接下来的是不是0begin state<=s1; counter<=0;end endelse begin counter<=0; state<=s0;end end s1:ifdin//如果是0的话,转入s2状态,提取八位有效数据state<=s2; else //否则转到s0状态重新检测state<=s0; s2:ifcnt3==3//是否采集四次数据begin cnt2<=0; indata_bufbitpos<=din; //先进来的是高位数据bitpos="bitpos-1"; ifbitpos==-1begin bitpos=7;state<=s3;endend elsecnt3<=cnt3+1; s3:begin tag1=tag; tag=1''''b1; //标志输入寄存器满;表明已把有用数据装入寄存器iftag&&~tag1&&txdone //检测到tag的上升沿以及txdone为高才把输入缓冲数据放到输出缓冲去dout_buf<={1''''b1,indata_buf7:0,1''''b0};//停止位,高位,低位,起始位state<=s0; end endcaseend//发送数据模块reg3:0 state_tx=0;txclk or posedge rstbegin ifrst begindout_ser<=1''''bz;state_tx<=0;txdone=1; end elsecasestate_tx0:begin dout_ser<=dout_buf0;state_tx<=state_tx+1;txdone=1''''b0;end 1:begin dout_ser<=dout_buf1;s tate_tx<=state_tx+1;end 2:begin dout_ser<=dout_buf2;state_tx<=state_tx+1;end 3:begin dout_ser<=dout_buf 3;state_tx<=state_tx+1;end 4:begin dout_ser<=dout_buf4;state_tx<=state_tx+1;end 5:begin dout_ser<=dout_ buf5;state_tx<=state_tx+1;end 6:begin dout_ser<=dout_buf6;state_tx<=state_tx+1;end 7:begin dout_ser<=do ut_buf7;state_tx<=state_tx+1;end 8:begin dout_ser<=dout_buf8;state_tx<=state_tx+1;end 9:begin dout_ser< =dout_buf9;state_tx<=state_tx+1;end endcase endendmodule注:两个频率信号nclk、txclk由相应的分频程序产生;由于篇幅所限未在文中列出;FPGA模块接收从RS-485发送过来的串行数据;25位为一个字符;数据的传输速率是700kbps,用四倍于波特率的速率进行采样,这样可以大大降低系统的噪声;数据的串行输出波特率选为11200bps;由输入输出波形图可以看出:本段程序实现了对输入数据的有效数据位的提取,并按照一定的波特率进行串行输出;程序中,波特率可以根据需要通过分频程序进行改动;硬件电路搭建简单,程序代码书写容易;数据传输稳定可靠,可以满足串口通信的要求;。

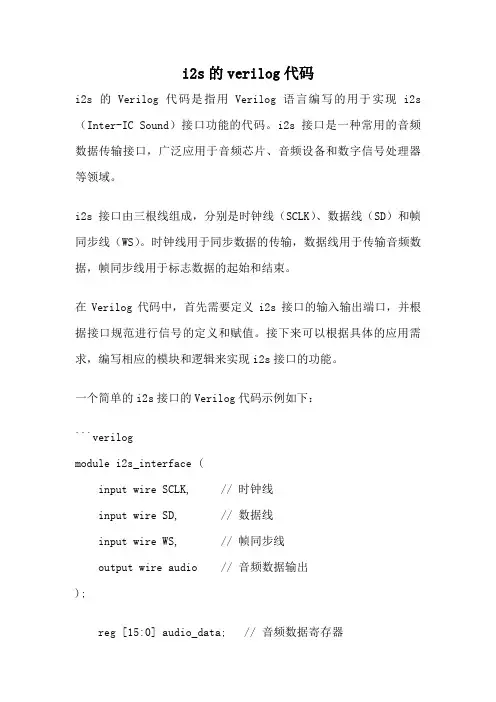

i2s的verilog代码i2s的Verilog代码是指用Verilog语言编写的用于实现i2s (Inter-IC Sound)接口功能的代码。
i2s接口是一种常用的音频数据传输接口,广泛应用于音频芯片、音频设备和数字信号处理器等领域。
i2s接口由三根线组成,分别是时钟线(SCLK)、数据线(SD)和帧同步线(WS)。
时钟线用于同步数据的传输,数据线用于传输音频数据,帧同步线用于标志数据的起始和结束。
在Verilog代码中,首先需要定义i2s接口的输入输出端口,并根据接口规范进行信号的定义和赋值。
接下来可以根据具体的应用需求,编写相应的模块和逻辑来实现i2s接口的功能。
一个简单的i2s接口的Verilog代码示例如下:```verilogmodule i2s_interface (input wire SCLK, // 时钟线input wire SD, // 数据线input wire WS, // 帧同步线output wire audio // 音频数据输出);reg [15:0] audio_data; // 音频数据寄存器always @(posedge SCLK) beginif (WS) beginaudio_data <= SD; // 读取音频数据endendassign audio = audio_data; // 输出音频数据endmodule```上述代码中,定义了一个名为i2s_interface的模块,该模块包含了一个i2s接口,输入端口为SCLK、SD和WS,输出端口为audio。
在always块中,通过检测时钟线的上升沿,判断帧同步线的状态,如果帧同步线为高电平,则将数据线的数据存入音频数据寄存器中。
最后,通过assign语句将音频数据输出到audio端口。
需要注意的是,上述代码仅为示例,实际的i2s接口实现可能需要根据具体的应用需求进行修改和优化。
此外,在实际应用中,还需要考虑时序约束、数据格式、时钟频率等因素,以确保i2s接口的正常工作。
Verilog实现的4位串行进位加法器以下是一个使用Verilog语言实现的4位串行进位加法器的示例代码:```verilogmodule serial_carry_adder(input wire clk, reset, input wirea0, b0, a1, b1, a2, b2, a3, b3, input wire cin, output wire cout, output wire [3:0] sum);reg [3:0] s;reg c;if (reset)s<=4'b0;else begins<={s[2:0],a0^b0^c};c<=(a0&b0),(a0&c),(b0&c);endendassign sum = s;assign cout = c;endmodule```这个示例代码中,定义了一个名为`serial_carry_adder`的模块,包含了输入端口`clk`(时钟信号)、`reset`(复位信号)、`a0`、`b0`、`a1`、`b1`、`a2`、`b2`、`a3`、`b3`(4位加数和被加数的各位)、`cin`(进位输入)、以及输出端口`cout`(进位输出)和`sum`(和)。
在`always`块中,根据时钟信号和复位信号的边沿变化来更新和`s`和进位输出`c`的值。
当复位信号为高电平时,和`s`被清零;否则,和`s`的值是上一次和的低3位与当前的加法和(即`a0`、`b0`和进位`c`的异或结果)拼接而成,进位输出`c`的值则根据加法和的三个输入的与运算和或运算结果来决定。
最后,使用`assign`语句将和`s`和进位输出`c`分别赋值给输出端口`sum`和`cout`。
这个模块可以通过在顶层模块中实例化并连接适当的时钟、复位、输入和输出信号来使用。
verilog语言及程序设计Verilog语言及程序设计什么是Verilog语言?Verilog是一种硬件描述语言(HDL),用于描述数字系统的行为和结构。
它最初是由Gateway Design Automation公司(现在是Cadenza Design Automation公司的一部分)于1984年开发的,用于模拟和验证集成电路设计。
Verilog不仅可以用于模拟和验证电路设计,还可以用于编写可综合的硬件描述。
可综合的硬件描述可以通过合成工具转换成实际的硬件电路,在FPGA(现场可编程门阵列)和ASIC(应用特定集成电路)中实现。
Verilog的应用领域Verilog广泛应用于数字系统的设计、验证和实现。
它可以用于设计各种数字电路,包括处理器、存储器、通信接口、数字信号处理器等。
Verilog还被用于编写可综合的程序,用于验证电路设计的正确性。
Verilog的基本语法Verilog语言的基本语法与C语言类似,包括模块定义、端口声明、信号声明、组合逻辑、时序逻辑等。
下面是一个简单的Verilog模块的例子:verilogmodule MyModule (input wire clk,input wire rst,input wire in_data,output wire out_data);reg [7:0] reg1;always (posedge clk or posedge rst) beginif (rst)reg1 <= 8'b0;elsereg1 <= reg1 + in_data;endassign out_data = reg1;endmodule上面的例子定义了一个名为`MyModule`的Verilog模块,有4个端口:`clk`(时钟),`rst`(复位),`in_data`(输入数据),`out_data`(输出数据)。
其中的`reg1`是一个8位的寄存器,使用时序逻辑进行更新。
verilog串⼝通信程序FPGA实现RS-232串⼝收发的仿真过程(Quartus+Synplify+ModelSim)(2007-09-11 12:17:37)⽹上关于RS-232的异步收发介绍得很多,最近没事学着摸索⽤ModelSim来做时序仿真,就结合⽹上的参考资料和⾃⼰的琢磨,做了这个东西。
针对我这个⼩程序结合FPGA的开发流程,主要⾛了以下⼏步:1. ⽂本程序输⼊(Verilog HDL)2. 功能仿真(ModelSim,查看逻辑功能是否正确,要写⼀个Test Bench)3. 综合(Synplify Pro,程序综合成⽹表)4. 布局布线(Quartus II,根据我选定的FPGA器件型号,将⽹表布到器件中,并估算出相应的时延)5. 时序仿真(ModelSim,根据时延做进⼀步仿真)这⾥贴出我的程序和各个详细步骤,能和各位正在学习的新⼿们⼀起分享。
0. 原理略⼀、⽂本程序输⼊(Verilog HDL)发送端:module trans(clk,rst,TxD_start,TxD_data,TxD,TxD_busy);input clk,rst,TxD_start;input[7:0] TxD_data; lk(clk),.rst(rst),.TxD_start(TxD_start),.TxD_busy(TxD_busy),.TxD_data(TxD_data),.TxD(TxD));rcv rcv(.clk(clk),.rst(rst),.RxD(TxD), xD_data(RxD_data),.RxD_data_ready(RxD_data_ready));initial beginTxD_start = 0;TxD_data = 0;clk = 0;rst = 1;#54 rst = 0;#70 rst = 1;#40 TxD_start = 1'b1;#10 TxD_data = 8'b;#100 TxD_start = 1'b0;endalways begin#30 clk = ~clk;#10 clk = ~clk;endendmodule⼆、综合三、FPGA与PC串⼝⾃收发通信串⼝通信其实简单实⽤,这⾥我就不多说,只把⾃⼰动⼿写的verilog代码共享下。
Verilog是一种硬件描述语言,用于设计和建模电子系统,特别是数字系统。
Verilog语言具有编译指令,这些指令告诉编译器如何处理代码。
以下是一些常见的Verilog编译指令:1. `module`: 这是Verilog中最基本的编译指令,用于定义一个模块。
模块是Verilog设计的基本单元,它描述了电路的功能。
```verilogmodule module_name (input, output, ...);...endmodule```2. `parameter`: 该指令用于定义参数,可以在模块实例化时进行赋值。
```verilogparameter PARAMETER_NAME = DEFAULT_VALUE;```3. `input`: 该指令用于定义模块的输入端口。
```veriloginput port_name;```4. `output`: 该指令用于定义模块的输出端口。
```verilogoutput port_name;```5. `reg`: 该指令用于定义寄存器类型。
在Verilog中,所有的信号都必须是寄存器类型或者线类型。
```verilogreg reg_name;```6. `wire`: 该指令用于定义线类型。
线类型通常用于表示信号,并且可以驱动其他寄存器类型的变量。
```verilogwire wire_name;```7. `assign`: 该指令用于为线类型变量赋值。
在Verilog中,线类型变量不能在连续赋值语句中使用,必须使用`assign`语句进行赋值。
```verilogassign wire_name = expression;```8. `initial`: 该指令用于定义模块的初始化代码块。
在Verilog 中,所有的模块都必须有一个`initial`块。
```veriloginitial begin// initialization code hereend```。
串行器verilog代码串行器(Serializer)是一种电子设备,用于将并行数据转换为串行数据,以便在单个通道上进行传输。
以下是一个简单的串行器的 Verilog 代码示例:verilogmodule Serializer (input wire clk, // 时钟信号input wire reset, // 复位信号input wire [7:0] parallel_data, // 并行数据输入output reg serial_data // 串行数据输出);reg [2:0] shift_reg; // 移位寄存器,用于存储并行数据的位reg [2:0] count; // 计数器,用于控制移位寄存器的移位次数always @(posedge clk or posedge reset) beginif (reset) begin// 当复位信号为高电平时,将计数器和移位寄存器清零count <= 0;shift_reg <= 0;serial_data <= 0;end else beginif (count == 3'd7) begin// 当计数器达到最大值时,将并行数据的最低位存入移位寄存器,并将计数器清零shift_reg <= {parallel_data[0], shift_reg[2:1]};count <= 0;end else begin// 否则,将移位寄存器向左移动一位,并将计数器加1shift_reg <= {shift_reg[1:0], serial_data};count <= count + 1;end// 将移位寄存器的最低位作为串行数据输出serial_data <= shift_reg[0];endendendmodule需要注意的是,上述代码中的计数器 count 用于控制移位寄存器的移位次数,当计数器达到最大值时,将并行数据的最低位存入移位寄存器,并将计数器清零。
FPGA作为从机与STM32进行SPI协议通信Verilog实现一.SPI协议简要介绍SPI,是英语Serial Peripheral Interface的缩写,顾名思义就是串行外围设备接口。
SPI,是一种高速的,全双工,同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,正是出于这种简单易用的特性,现在越来越多的芯片集成了这种通信协议。
SPI总线是Motorola公司推出的三线同步接口,同步串行3线方式进行通信:一条时钟线SCK,一条数据输入线MOSI,一条数据输出线MISO;用于 CPU 与各种外围器件进行全双工、同步串行通讯。
SPI主要特点有:可以同时发出和接收串行数据;可以当作主机或从机工作;提供频率可编程时钟;发送结束中断标志;写冲突保护;总线竞争保护等。
SPI总线有四种工作方式(SP0, SP1, SP2, SP3),其中使用的最为广泛的是SPI0和SPI3方式。
SPI模块为了和外设进行数据交换,根据外设工作要求,其输出串行同步时钟极性和相位可以进行配置,时钟极性(CPOL)对传输协议没有重大的影响。
如果CPOL=0,串行同步时钟的空闲状态为低电平;如果CPOL=1,串行同步时钟的空闲状态为高电平。
时钟相位(CPHA)能够配置用于选择两种不同的传输协议之一进行数据传输。
如果 CPHA=0,在串行同步时钟的第一个跳变沿(上升或下降)数据被采样;如果CPHA=1,在串行同步时钟的第二个跳变沿(上升或下降)数据被采样。
SPI主模块和与之通信的外设时钟相位和极性应该一致。
以下是SPI时序图:主要讲解一下广泛使用的两种方式设置:SPI0方式:CPOL=0,CPHA=0;SCK空闲状态为低电平,第一个跳变沿(上升沿)采样数据,无论对Master还是Slaver都是如此。
SPI3方式:CPOL=1,CPHA=1;SCK空闲状态为高电平,第二个跳变沿(上升沿采样数据,无论对Master还是Slaver都是如此。
CPLD实现UART接口1 实现原理CPLD实现UART接口模块,通过对寄存器的操作,实现UART接口功能,对外部UART 设备进行访问。
CPLD内部UART模块逻辑框图如下所示。
通过串口波特率配置寄存器的值对主时钟分频,得到的UART接口参考时钟。
UART模块数据发送,通过发送数据移位寄存器,在内部UART参考时钟下,移位产生uart_tx。
UART模块数据接收,通过接收数据移位寄存器,在内部UART参考时钟下,逐位采样uart_rx获取。
传输状态逻辑uart_tx_data_we_busy信号表示数据正在传输,无法写入uart_tx_data寄存器;uart_rx_data_rd_ready信号表示数据接收完成,可读取uart_rx_data寄存器的值。
错误状态逻辑uart_data_tx_we_overflow信号表示在uart_tx_data寄存器中写入了待传输值后,还未传输出去就又写入新的传输数据,表示写数据溢出。
uart_data_rx_rd_nop信号表示在uart_rx_data寄存器中没有接收值时,去读取了无效的数据,表示读空数据。
uart_data_rx_rd_overtime信号表示在uart_rx_data寄存器中有接收数据时,在下一次接收数据接收完成时都没有读走,表示读取数据超时。
uart_data_rx_error信号表示接收的数据起始或停止位错误,数据无效。
产生接口错误时,通过reset_n复位UART接口模块,可清除错误。
最终传输生成的时序图如下。
在数据发送时,将待发送数据写入uart_tx_data,数据将自动发送,之后检测uart_tx_data_we_busy状态值,待此信号无效(0)时,写入下一个待发送的数据,重复此动作,直到数据发送完成。
在数据接收时,一旦检测到uart_rx有下降沿,就开始以内部参考时钟,移位接收数据,然后等待uart_rx_data_rd_ready信号有效(1),然后读取接收到的数据,重复此动作,直到需要接收的数据完成。
串口通信是目前比较重要的一种通信方式,主要是用于计算机和外部的通信。
首先简单的介绍一下串口通信的原理:串口用于ASCII码字符的传输。
通信使用3根线完成:(1)地线,(2)发送,(3)接收。
由于串口通信是异步的,端口能够在一根线上发送数据同时在另一根线上接收数据。
其他线用于握手,但是不是必须的。
串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。
对于两个进行通行的端口,这些参数必须匹配:a,波特率:这是一个衡量通信速度的参数。
它表示每秒钟传送的bit的个数。
例如300波特表示每秒钟发送300个bit。
当我们提到时钟周期时,我们就是指波特率例如如果协议需要4800波特率,那么时钟是4800Hz。
这意味着串口通信在数据线上的采样率为4800Hz。
通常电话线的波特率为14400,28800和36600。
波特率可以远远大于这些值,但是波特率和距离成反比。
高波特率常常用于放置的很近的仪器间的通信,典型的例子就是GPIB设备的通信。
b,数据位:这是衡量通信中实际数据位的参数。
当计算机发送一个信息包,实际的数据不会是8位的,标准的值是5、7和8位。
如何设置取决于你想传送的信息。
比如,标准的ASCII码是0~127(7位)。
扩展的ASCII码是0~255(8位)。
如果数据使用简单的文本(标准ASCII码),那么每个数据包使用7位数据。
每个包是指一个字节,包括开始/停止位,数据位和奇偶校验位。
由于实际数据位取决于通信协议的选取,术语“包”指任何通信的情况。
c,停止位:用于表示单个包的最后一位。
典型的值为1,1.5和2位。
由于数据是在传输线上定时的,并且每一个设备有其自己的时钟,很可能在通信中两台设备间出现了小小的不同步。
因此停止位不仅仅是表示传输的结束,并且提供计算机校正时钟同步的机会。
适用于停止位的位数越多,不同时钟同步的容忍程度越大,但是数据传输率同时也越慢。
d,奇偶校验位:在串口通信中一种简单的检错方式。
有四种检错方式:偶、奇、高和低。
当然没有校验位也是可以的。
对于偶和奇校验的情况,串口会设置校验位(数据位后面的一位),用一个值确保传输的数据有偶个或者奇个逻辑高位。
例如,如果数据是011,那么对于偶校验,校验位为0,保证逻辑高的位数是偶数个。
如果是奇校验,校验位位1,这样就有3个逻辑高位。
高位和低位不真正的检查数据,简单置位逻辑高或者逻辑低校验。
这样使得接收设备能够知道一个位的状态,有机会判断是否有噪声干扰了通信或者是否传输和接收数据是否不同步串口通信的数据传输时序如图:下面简单的介绍一下本实验所实现的功能以及相应的程序思想:验实现的功能有上位机向开发板发送数据,开发板接收以后通过数码管显示,并且将接收到的数据传回给上位机,通过串口调试助手将返回的数据显示出来。
其模块图如下:程序思想:(本程序主要是采用特权同学视频教程的程序,本人只是做一个简单的思路总结)1. 通过ISE开发工具,新建4个模块,分别为串口接收波特率产生模块,串口接收模块,串口发送波特率产生模块,串口接收模块,另外再加一个顶层模块。
2. 顶层模块中只是做模块的声明和端口声明,不做任何的逻辑处理。
3. 波特率产生模块(两个模块都一样):主要是通过计数来实现波特率产生,并对数据进行采样。
此处采用9600bps,由于1s中有104166个us,系统时钟为50M,即20us,即需要计数为104166/20=5208,因此循环计数0~5207,并且在计数到2603时对数据进行采样。
4. 串口接收模块:当接收到接收信号置位时,对数据进行采集。
5. 串口发送模块:当接收到发送信号置位时,对数据进行发送。
具体程序如下:/=============================顶层模块=====================================module uart_top(clk,,rst_n,rs232_rx,rs232_tx,led);input clk; //时钟信号50Minput rst_n; //复位信号,低有效input rs232_rx; //数据输入信号output rs232_tx; //数据输出信号output [7:0] led;wire bps_start1,bps_start2;//wire clk_bps1,clk_bps2;wire [7:0] rx_data; //接收数据存储器,用来存储接收到的数据,直到下一个数据接收wire rx_int; //接收数据中断信号,接收过程中一直为高,/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////子模块端口申明///////////////////////////////////speed_select_rx speed_rx( //数据接收波特率选择模块.clk(clk),.rst_n(rst_n),.bps_start(bps_start1),.clk_bps(clk_bps1));uart_rx uart_rx( //数据接收模块.clk(clk),.rst_n(rst_n),.bps_start(bps_start1),.clk_bps(clk_bps1),.rs232_rx(rs232_rx),.rx_data(rx_data),.rx_int(rx_int),.led(led));speed_select_tx speed_tx( //数据发送波特率控制模块 .clk(clk),.rst_n(rst_n),.bps_start(bps_start2),.clk_bps(clk_bps2));uart_tx uart_tx(.clk(clk),.rst_n(rst_n),.bps_start(bps_start2),.clk_bps(clk_bps2),.rs232_tx(rs232_tx),.rx_data(rx_data),.rx_int(rx_int));endmodule/=================================波特率产生模块=====================================module speed_select_rx(clk,rst_n,bps_start,clk_bps);//波特率设定input clk; //50M时钟input rst_n; //复位信号input bps_start; //接收到信号以后,波特率时钟信号置位,当接收到uart_rx传来的信号以后,模块开始运行output clk_bps; //接收数据中间采样点,// `define BPS_PARA 5207;//9600波特率分频计数值// `define BPS_PARA_2 2603;//计数一半时采样reg[12:0] cnt;//分频计数器reg clk_bps_r;//波特率时钟寄存器reg[2:0] uart_ctrl;//波特率选择寄存器always @(posedge clk or negedge rst_n)if(!rst_n)cnt<=13'd0;else if((cnt==5207)|| !bps_start)//判断计数是否达到1个脉宽 cnt<=13'd0;elsecnt<=cnt+1'b1;//波特率时钟启动always @(posedge clk or negedge rst_n) beginif(!rst_n)clk_bps_r<=1'b0;else if(cnt== 2603)//当波特率计数到一半时,进行采样存储clk_bps_r<=1'b1;elseclk_bps_r<=1'b0;endassign clk_bps = clk_bps_r;//将采样数据输出给uart_rx模块endmodule//================================数据接收模块==========================================module uart_rx(clk,rst_n,bps_start,clk_bps,rs232_rx,rx_data,rx_int,led);input clk; //时钟input rst_n; //复位input rs232_rx; //接收数据信号input clk_bps; //高电平时为接收信号中间采样点output bps_start; //接收信号时,波特率时钟信号置位output [7:0] rx_data;//接收数据寄存器output rx_int; //接收数据中断信号,接收过程中为高output [7:0] led;reg [7:0] led;reg rs232_rx0,rs232_rx1,rs232_rx2,rs232_rx3;//接收数据寄存器wire neg_rs232_rx;//表示数据线接收到下沿always @(posedge clk or negedge rst_n) beginif(!rst_n) beginrs232_rx0 <= 1'b0;rs232_rx1 <= 1'b0;rs232_rx2 <= 1'b0;rs232_rx3 <= 1'b0;endelse beginrs232_rx0 <= rs232_rx;rs232_rx1 <= rs232_rx0;rs232_rx2 <= rs232_rx1;rs232_rx3 <= rs232_rx2;endendassign neg_rs232_rx = rs232_rx3 & rs232_rx2 & ~rs232_rx1 & ~rs232_rx0;//串口传输线的下沿标志reg bps_start_r;reg [3:0] num;//移位次数reg rx_int; //接收中断信号always @(posedge clk or negedge rst_n)if(!rst_n) beginbps_start_r <=1'bz;rx_int <= 1'b0;endelse if(neg_rs232_rx) begin//bps_start_r <= 1'b1; //启动串口,准备接收数据rx_int <= 1'b1; //接收数据中断使能endelse if(num==4'd12) begin //接收完有用的信号,bps_start_r <=1'b0; //接收完毕,改变波特率置位,方便下次接收 rx_int <= 1'b0; //接收信号关闭endassign bps_start = bps_start_r;reg [7:0] rx_data_r;//串口数据寄存器reg [7:0] rx_temp_data;//当前数据寄存器always @(posedge clk or negedge rst_n) if(!rst_n) beginrx_temp_data <= 8'd0;num <= 4'd0;rx_data_r <= 8'd0;endelse if(rx_int) begin //接收数据处理if(clk_bps) beginnum <= num+1'b1;case(num)4'd1: rx_temp_data[0] <= rs232_rx;4'd2: rx_temp_data[1] <= rs232_rx;4'd3: rx_temp_data[2] <= rs232_rx;4'd4: rx_temp_data[3] <= rs232_rx;4'd5: rx_temp_data[4] <= rs232_rx;4'd6: rx_temp_data[5] <= rs232_rx;4'd7: rx_temp_data[6] <= rs232_rx;4'd8: rx_temp_data[7] <= rs232_rx;default: ;endcaseled <= rx_temp_data;endelse if(num==4'd12) beginnum <= 4'd0; //数据接收完毕rx_data_r <= rx_temp_data;endendassign rx_data = rx_data_r;endmodule//=================================数据发送模块=========================================module uart_tx(clk,rst_n,bps_start,clk_bps,rs232_tx,rx_data,rx_int);input clk;input rst_n;input clk_bps;//中间采样点input [7:0] rx_data;//接收数据寄存器input rx_int;//数据接收中断信号output rs232_tx;//发送数据信号output bps_start;//发送信号置位reg rx_int0,rx_int1,rx_int2;//信号寄存器,捕捉下降沿 wire neg_rx_int; //下降沿标志always @(posedge clk or negedge rst_n) begin if(!rst_n) beginrx_int0 <= 1'b0;rx_int1 <= 1'b0;rx_int2 <= 1'b0;endelse beginrx_int0 <= rx_int;rx_int1 <= rx_int0;rx_int2 <= rx_int1;endendassign neg_rx_int = ~rx_int1 & rx_int2;//捕捉下沿reg [7:0] tx_data;//待发送数据reg bps_start_r;reg tx_en;//发送信号使能,高有效reg [3:0] num;always @(posedge clk or negedge rst_n) beginif(!rst_n) beginbps_start_r <= 1'bz;tx_en <= 1'b0;tx_data <= 8'd0;endelse if(neg_rx_int) begin//当检测到下沿的时候,数据开始传送 bps_start_r <= 1'b1;tx_data <= rx_data;tx_en <= 1'b1;endelse if(num==4'd11) beginbps_start_r <= 1'b0;tx_en <= 1'b0;endendassign bps_start = bps_start_r;reg rs232_tx_r;always @(posedge clk or negedge rst_n) begin if(!rst_n) beginnum<=4'd0;rs232_tx_r <= 1'b1;endelse if(tx_en) beginif(clk_bps) beginnum<=num+1'b1;case(num)4'd0: rs232_tx_r <= 1'b0;//起始位4'd1: rs232_tx_r <= tx_data[0];//数据位开始 4'd2: rs232_tx_r <= tx_data[1];4'd3: rs232_tx_r <= tx_data[2];4'd4: rs232_tx_r <= tx_data[3];4'd5: rs232_tx_r <= tx_data[4];4'd6: rs232_tx_r <= tx_data[5];4'd7: rs232_tx_r <= tx_data[6];4'd8: rs232_tx_r <= tx_data[7];4'd9: rs232_tx_r <= 1'b1;//数据结束位,1位 default: rs232_tx_r <= 1'b1;endcaseendelse if(num==4'd11)num<=4'd0;//发送完成,复位endendassign rs232_tx =rs232_tx_r;endmodule。
