变压器油培训讲义1(09.7.20)(PPT课堂)

TPRI
主要内容
§1. 原油的化学组成和变压器油的炼制工艺
§2.变压器油的性能及试验 §3.变压器油的老化和污染 §4.变压器油的维护和处理
TPR§I 1. 原油的化学组成和变压器油的炼制工艺
一、原油的性质和化学组成
二、生产变压器油的原油
三、变压器油的炼制工艺
TPR一I 、原油的性质和化学组成
长直链的脂肪族饱和烃，不仅影响变压器油的倾点，使倾点升高，而且在高压电场中，最易析放氢。在高温下，易氧化生成酸，应通过脱蜡或加氢异构化把这类饱和烃除去或改质。此外，应将影响氧化安定性的碱性氮化合物减少。
异构烷烃由于具有许多优良的性质而成
为变压器油的主要组成部分。其特性： ① 闪点高，其闪点高于170 ℃ ，安全性好；② 凝点低；③ 酸值低，其酸值小于
用通常手段加工的环烷基变压器油中芳烃含量一般为8 % - 9 ％。据介绍，出于环保原因，美国1991 年规定，8 . 16MPa 加氢压力，4 27 ℃ 下生产出来的环烷基油才可以在美国随便销售
，否则要加注“含有致癌物质”。尼纳斯公司
及英国变压器油标准中在健康环保项目下规定多环芳烃含量小于3 % ，反映了欧美对此问题的重视，也说明变压器油中确实存在多环芳烃
1、原油的元素组成原油主要由C、H及S、O、N五种元
素组成，还含有微量的金属元素和非金属元素。这五种元素在原油中的含量分别为C占83%—87%，H占10%—14%， S占0.02%—2%，O占0.05%—2%
2、原油的馏分组成
汽油馏分（40—180 ℃）C6—C10 煤油馏分（180—280 ℃）C10 — C16 柴油馏分（280—360 ℃） C17 — C20 润滑油馏分（360—500 ℃） C20 以上

电力变压器现场试验幻灯片

双圈变压器：低—高及地高—低及地低+高—地 2）测量前的预放电问题
3）吸收比与温度的关系
4）极化指数
如果吸收比 < 1.3 可以测量极化指数；极化指数R10‘ / R1’ 应> 1.5。
3.4 绕组tgδ

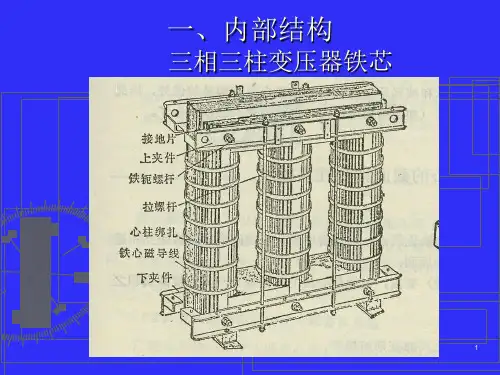

一、内部结构三相三柱变压器铁芯
变压器绕组
二、变压器预防性试验项目
油中溶解气体色谱分析绕组直流电阻绕组绝缘电阻、吸收比或极化指数绕组的tgδ 电容型套管的绝缘电阻、tgδ和Cx
绝缘油交流耐压铁心绝缘电阻绕组泄漏电流测温装置及其二次回路试验气体继电器及其二次回路试验
三、变压器试验
5）试验仪器
山东泛华AI—6000D 上海思源M--8000
3.5电容型套管的绝缘电阻、tgδ和Cx
1）结构（电容芯子）
2）试验方法及判断标准
①“ 油纸电容型套管的tgδ一般不进行温度换算”。油浸纸特点：良好—温度↑ tgδ↓ 含水量多--温度↑ tgδ↑
c）判断标准应与前一次相比，无明显变化。 d）试验仪器高压直流发生器---上海惠东、苏州华电
3．10测温装置及其二次回路试验
a）试验内容二次回路绝缘电阻应大于1MΩ ；规程要求“密封良好，指示正确，测温电阻应和出厂值相符”．
3．11气体继电器及二次回路试验
a）整定值 QJ-80：轻瓦斯气体流量在250-300ml范围内动作；重瓦斯动作流速范围10000kVA以上0.8-1.0 m / s 200000 kVA以下1.0-1.2 m /s QJ-25: 重瓦斯动作流速范围1.0 m /s b)各接点间、接点对壳绝缘电阻应大1MΩ。
3．8铁心绝缘电阻
a）铁心接地方式油箱内部接地引出在油箱外部接地 b）绝缘电阻测量测试结果与以前相比，无显著差别；运行中铁心接地电流一般不大于0.1A。

变压器绝缘电阻测试 PPT

大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
变压器绝缘电阻测试
4 基本概念为更好地发挥绝缘电阻项目的作用，在电力变压器绕组的测试中，用“极化指数PI”作为另一种判断绕组绝缘是否受潮的依据。极化指数是指测试读取10min时的绝缘电阻值与读取1min时绝缘电阻值之比测试项目套管主绝缘绝缘电阻
变压器绝缘电阻测试
5 测试项目套管末屏对地绝缘电阻 ➢ 套管末屏接兆欧表的L端，兆欧表E端接地，G
端接套管高压端。 ➢ 采用2500V ➢ 试验完毕，恢复好末屏接地片（线）。
变压器绝缘电阻测试
5 测试项目套管末屏对地绝缘电阻（如发现末屏受潮或脏
5 测试项目 ➢ 不拆一次引线
变压器绝缘电阻测试
5 测试项目 ➢ 不拆一次引线
变压器绝缘电阻测试
5 测试项目套管主绝缘绝缘电阻 ➢ 拆开套管末屏接地片（线）
• 了解末屏结构，防止损坏末屏。 ➢ 与被试套管相连的所有绕组端子短接后接兆欧
表的L端，其余绕组端子均接地，套管末屏接兆欧表的E端，G端悬空。 ➢ 采用2500V ➢ 如怀疑套管表面有污秽，可考虑屏蔽法。
4 基本概念
测量绝缘电阻时，采用空闲绕组接地的方法，其优点是可以测出被测部分对接地部分和不同电压部分间的绝缘状态，且能避免各绕组中剩余电荷造成的测量误差。变压器绕组绝缘电阻值、吸收比、极化指数对判断变压器绕组绝缘是否受潮起到一定作用。当测量温度在10～30℃时，未受潮变压器的吸收比应在1.3～2.0范围内，受潮或绝缘内部有局部缺陷的变压器的吸收比接近于 1.0。
污，应将末屏清理干净并吹干。）
变压器绝缘电阻测试
6 判断标准铁芯和夹件绝缘电阻与以前测试结果相比无显

大型油浸电力变压器试验方法培训课件

变压器局部放电测试
了解变压器局部放电测试的目的和方法，以评估变压器的绝缘状况。
变压器温度测试
详细讨论变压器温度测试的重要性，以确保变压器在额定负载下的稳定运行。
变压器能效测试
了解对变压器能效进行的测试，以评估变压器的能源利用效率。
变压器跳闸测试
详细说明对变压器进行的跳闸测试，以评估其过载和短路保护功能。
变压器绝缘测试
了解对变压器绝缘进行的测试方法，确保变压器在使用过程中不会发生绝缘故障。
变压器油质量和绝缘抗力测试
探讨对变压器油质量和绝缘抗力进行的测试，确保变压器油的质量和绝缘性能良好。
变压器短路阻抗测试
详细说明进行变压器短路阻抗测试的方法，以评估变压器的电气性能。
变压器零序电流测试
介绍对变压器零序电流进行的测试，以评估变压器的运行状况和故障情况。

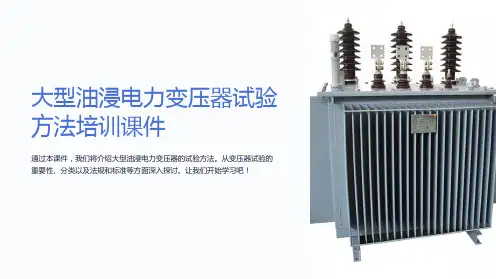

大型油浸电力变压器试验方法培训课件
通过本课件，我们将介绍大型油浸电力变压器的试验方法。从变压器试验的重要性、分类以及法规和标准等方面深入探讨。让我们开始学习吧！
介绍大型油浸电力变压器
了解大型油浸电力变压器的构造、工作原理和应用范围。
变压器试验的重要性
了解为什么对大型油浸电力变压器进行试验是至关重要的，包括安全性和可靠性等方面的考虑。
变压器故障分析
探讨变压器故障分析的方法和技巧，以便快速发现和解决故障。
变压器试验实例和案例分析
通过实际的试验实例和案例分析，加试验的分类
探讨变压器试验的不同类型，包括绕组测试、绝缘测试、油质量和绝缘抗力测试等。
相关法规和标准
介绍与大型油浸电力变压器试验相关的法规和标准，确保试验符合规范。
变压器试验前的准备工作
详细说明准备工作的重要性，包括安全检查、设备校准和试验计划的制定。

电力变压器绝缘油试验方法及步骤基础知识讲解

验方法.doc
思考题
1、绝缘油的作用 2、标准代号表示的意义 3、我国在新变压器油方面有哪些标准？ 4、学会查阅标准、应用标准
三、充油电气设备对变压器油的要求充油电气设备对变压器油的基本要求是：具有较高的介电强度，以适应不同的工作电压，具有较低的粘度，以满足循环对流和传热需要，具有较高的闪点温度，以满足防火要求，
具有足够的低温性能，以抵御设备可能遇到的低温环境，具有良好的抗氧化能力，以保证油品有较长的使用寿命。
化学特性：成分组成特性、水溶性酸、酸值、水分、活性硫、氧化安定性
物理特性：外观、密度、粘度、倾点（凝点）、闪点、界面张力、颗粒度、比色散、苯胺点
电气性能：击穿电压（绝缘强度）、介质损耗因素、体积电阻率、析气性
（5）电力变压器分接开关：在电力系统，为了使变压器的输出电压控制在允许变化的范围内，变压器的原边绕组匝数要求在一定范围内调节，因而原绕组一般备有抽头，称为分接头。利用开关与不同接头连接，可改变原绕组的匝数，达到调节电压的目的。分接开关分为有载调压分接开关和无载调压分接开关。
（6）电力变压器绝缘套管：装在变压器的油箱盖上,作用是把线圈引线端头从油箱中引出，并使引线与油箱绝缘。电压低于 1KV采用瓷质绝缘套管，电压在10-35KV采用充气或充油套管，电压高于110KV采用电容式套管。
同心式绕组1-高压绕组 2-低压绕组
二、变压器附件
电力变压器的附件有油箱、油枕、分接开关、安全气道、绝缘套管等。电力变压器的附件作用是保证变压器的安全和可靠运行。
（1）电力变压器油箱：即油浸式变压器的外壳，用于散热，保护器身（变压器的器身放在油箱内），箱中有用来绝缘的变压器油。
1-油箱； 2-储油柜； 3-气体继电器； 4-安全气道

变压器绝缘ppt

02 变压器绝缘分类
套管绝缘主绝缘变绕组绝缘纵绝缘内绝缘引线绝缘分接开关绝缘主绝缘纵绝缘同柱各线圈绝缘距铁心柱和铁轭的绝缘各相之间的绝缘绕组与油箱的绝缘层间绝缘匝间绝缘距接地部分的绝缘与其它线圈的绝缘同线圈引线的绝缘距地或其它部分的绝缘异相触头间的绝缘同相接头间的绝缘
浸渍型干式变压器
02 干式变压器绝缘
02
树脂型
树脂型干式变压器需依靠模具，并采用专用浇注设备，在真空状态下加入石英粉作为填料，增强树脂机械强度，减小膨胀系数，提高导热性。其机械强度高，耐受短路能力强，防潮耐腐蚀性能好，运行寿命长，过负荷能力强。
树脂型干式变压器
3
PART THREE
变压器各部分绝缘
电力变压器绝缘介绍
目录
contents
1 绪论
2 油浸式及干式变压器绝缘 3 变压器各部分绝缘
1
PART ONE
绪论
01 变压器绝缘简介
变压器绝缘的性能（电气、耐热和机械性能）是决定其能否运行的基本条件之一。只要有任何局部绝缘的损坏，都有可能损坏整台变压器，甚至危及输配电系统的安全运行。变压器绝缘分为内绝缘和外绝缘两大类。通常将变压器油箱以外的空气绝缘称为外绝缘，它直接受到外界气候条件（气压、湿度、脏污等）的影响；将油箱内的绝缘称为内绝缘，内绝缘可分为主绝缘和纵绝缘两类。主绝缘是指绕组对地之间、相间及同一相而不同电压等级的绕组之间的绝缘；纵绝缘是指同一电压等级的一个绕组，其不同部位之间，如层间、匝间的绝缘。
02 干式变压器绝缘
01
浸渍型
浸渍型绕组采用玻璃丝包线绕制后，浸渍绝缘漆而成。这类变压器制造设备简单、成本低，但其所能承受短路的能力较差，且绕组防潮和防尘性能不足。目前的浸渍型干式变压器已经做了很大的改进，采用NOMEX绝缘材料，经真空加压设备多次浸渍的H级绝缘，多次烘焙后，外用高强度绝缘材料密封，并高温固化。改进之后通风散热性好，过负荷能力强，具有较强承受短路和耐高温能力，技术性能大大提高。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1. 绝缘油的基础知识
❖1.1 绝缘油的作用
➢ 2 散热冷却作用：变压器油的比热大，常用作冷却剂。变压器运行时产生的热量使靠近铁芯和绕组的油受热膨胀上升，通过油的上下对流，热量通过散热器散出，保证变压器正常运行。
5
变压器绝缘油试验
1. 绝缘油的基础知识
❖1.1 绝缘油的作用
➢ 3 灭弧作用在油断路器和变压器的有载调压开关上，触头切换时会产生电弧。由于变压器油导热性能好，且在电弧的高温作用下能分触了大量气体，产生较大压力，从而提高了介质的灭弧性能，使电弧很快熄灭。
变压器绝缘油试验
Co制mp作anywLOyhGO
1
变压器绝缘油试验
目录
1. 绝缘油的基础知识 2. 绝缘油的试验项目
2
变压器绝缘油试验
1. 绝缘油的基础知识
绝缘油基础知识
1.1 绝缘油的作用
1. 绝缘作用 2. 散热作用 3. 灭弧作用
1.2绝缘油的要求
1. 密度尽量小 2. 粘度要适中 3. 闪点尽量高 4. 凝固点尽量低
7
变压器绝缘油试验
2. 绝缘油的试验项目
❖ 2.1从外观判断油的质量
➢ 1. 油的颜色：新油一般为浅黄色，氧化后颜色变为深暗红色。运行中油的颜色迅速变暗，表示油质变坏。 2. 气味：变压器油应没有气味，或带一点煤油味，如有别的气味，说明油质变坏。如：烧焦味—油干燥时过热；酸味—油严重老化；乙炔味—油内产生过电弧；其它味—随容器产生。 3. 透明度：新油在玻璃瓶中是透明的，并带有蓝紫色的荧光，如果失去荧光和透明度，说明有水分、机械杂质和游离碳。
8
化学特性
❖ 2.2试验判断油的质量
试验项目
电气特性
闪点酸值水溶性值等
气体含量（气相色谱分析）
物理特性 9
化学特性
油试验所用油杯
10
高高压压仓电壁极
油介电强度方法
轴
杆固定轴螺杆丝Fra bibliotek油杯电极
档距塞尺
2.5
杯壁
11
变压器绝缘油试验
2. 绝缘油的试验项目绝缘油绝缘强度试验步骤
变压器绝缘油试验
2. 绝缘油的试验项目
油质判断标准
13
变压器绝缘油试验 ❖2.1击穿电压
14
变压器绝缘油试验
2. 绝缘油的试验项目
1
2
3
4
将试油注至油试杯油环在状不刻断搅线拌处情，试况下然油升后温温度：达试油到闪预在点防高试于闪油点液前面1上0℃出时现，出现蓝色火焰时，盖上清洁、干5燥0℃的时杯，盖开，始插加入作热点温速火度度试要验均。匀闪立上点即升在记，1下04该℃温以度上。的继续升高2℃再点计，并将油杯并放定在期空进气行浴搅中拌。试。油到，预则防没闪升点温火前2，℃如点再火次一出次现。闪点火火时，则前次闪
3
变压器绝缘油试验
1. 绝缘油的基础知识
❖1.1 绝缘油的作用
➢ 1 绝缘作用：在电气设备中，变压器油可将不同电位的带电部分隔离开来，使不至于形成短路，因为空气的介电常数为1.0，而变压器油的介电常数为2.25 。绝缘材料浸在油中，不仅可提高绝缘强度，而且还可免受潮气的侵蚀。
4
变压器绝缘油试验
40℃时，调整时加应热停速止度搅，拌使，在火但的预无温计论度是，否即闪为火试，油的闪点；在最闪点前20℃时开，盖升时温间速不度得能超控初过制闪1在火.5后S。，如如果再不进闪行点火却不闪火， 2~3℃/min。火，再继续搅拌应，更重换复试点油火，试重验作。试验。
15
变压器绝缘油试验 ❖2.2 闪点
6
变压器绝缘油试验
1. 绝缘油的基础知识
❖1.2 绝缘油的要求
➢ 1. 具有较高的介电强度，以适应不同的工作电压， ➢ 2. 具有较低的粘度，以满足循环对流和传热需要， ➢ 3. 具有较高的闪点温度，以满足防火要求， ➢ 4. 具有足够的低温性能，以抵御设备可能遇到的低温
环境，具有良好的抗氧化能力，以保证油品有较长的使用寿命。
1
试验应在室温1535℃，湿度不高于 75%的条件下，当准备工作全部就绪后，准备升压
2
按照介电强度测试仪说明对其模式设置。静止时间为5min，升压速度3KV/S，搅拌时间为2~5S，试验次数6次。
12
3
选择“样品测试”按一次“确认”键，仪器自动按设定的模式进行匀速升温，直到试样击穿为止。最后求出平均值显示于屏幕上，至此整个试验完成。
16
变压器绝缘油试验 ❖2.3 酸值
17
变压器绝缘油试验 ❖2.4水溶性酸（PH值）
18
Com制p作any LwOyGhO
19
