基本逻辑门电路————————————————————————————————作者：————————————————————————————————日期：第一节基本逻辑门电路1.1 门电路的概念：实现基本和常用逻辑运算的电子电路，叫逻辑门电路。
实现与运算的叫与门，实现或运算的叫或门，实现非运算的叫非门，也叫做反相器，等等（用逻辑1表示高电平；用逻辑0表示低电平）11.2 与门：逻辑表达式F＝A B即只有当输入端A和B均为1时,输出端Y才为1,不然Y为0.与门的常用芯片型号有:74LS08,74LS09等.11.3 或门：逻辑表达式F＝A+ B即当输入端A和B有一个为1时,输出端Y即为1,所以输入端A和B均为0时,Y才会为O.或门的常用芯片型号有:74LS32等.11.4．非门逻辑表达式F=A即输出端总是与输入端相反.非门的常用芯片型号有:74LS04,74LS05,74LS06,74LS14等.11.5．与非门 逻辑表达式 F=AB即只有当所有输入端A 和B 均为1时,输出端Y 才为0,不然Y 为1.与非门的常用芯片型号有:74LS00,74LS03,74S31,74LS132等.11.6．或非门： 逻辑表达式 F=A+B即只要输入端A 和B 中有一个为1时,输出端Y 即为0.所以输入端A 和B 均为0时,Y 才会为1.或非门常见的芯片型号有:74LS02等.11.7．同或门: 逻辑表达式F=A B+A BA F B11.8.异或门：逻辑表达式F=A B+A B=AF B11.9.与或非门：逻辑表逻辑表达式F=AB+CD AB C F D11.10.RS 触发器：电路结构把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS 触发器，其逻辑电路如图7.2.1.(a)所示。
它有两个输入端R 、S 和两个输出端Q 、Q 。
工作原理 :基本RS 触发器的逻辑方程为：根据上述两个式子得到它的四种输入与输出的关系:1.当R=1、S=0时，则Q=0,Q=1,触发器置1。
基本逻辑门与门电路
华忆科技学院电子系：刘培云
一、教学目的
1、理解基本逻辑门电路：与门电路、或门电路和非门电路
２、掌握基本逻辑门电路的符号以及输入与输出关系
二、教学重点难点
1、教学重点：逻辑功能的表达，逻辑电路“与”门、“或”门和“非”门的计算；
2、教学难点：门电路的工作原理；
三、教学过程
(一)逻辑门电路基础
所谓“逻辑”是指事件的前因后果所遵循的规律，如果把数字电路的输入信号看作“条件”，把输出信号看作“结果”，那么数字电路的输入与输出信号之间存在着一定的因果关系，即存在逻辑关系，能实现一定逻辑功能的电路称为逻辑门电路。
基本逻辑门电路有：与门、或门和非门。
（二）基本逻辑门
1、与逻辑门
（1）与逻辑关系
若将开关闭合规定为1，断开规定为0；信号灯亮规定为1，信号灯灭规定为0，可将逻辑变量和函数的各种聚会的可能性用下表表示，称为真值表。
由真值表可以看出，其逻辑关系是乘法的关第，称为逻辑与，也称逻辑乘，其逻辑代数表达式为：
（2）与门电路
A、电路符号
B、二极管与门电路。
什么是逻辑门电路常见的逻辑门有哪些逻辑门电路是现代电子电路中常见的一种技术组件，在计算机科学和电子工程领域中扮演着重要的角色。
本文将介绍逻辑门电路的概念以及常见的逻辑门类型。
一、什么是逻辑门电路逻辑门电路是一种由逻辑门组成的电子电路，用于执行逻辑运算。
逻辑门是一个具有一个或多个逻辑输入和一个逻辑输出的设备，它根据输入信号的逻辑状态（通常是高电平或低电平）产生相应的输出信号。
逻辑门电路由多个逻辑门组成，通过逻辑门之间的连接和组合，可以实现复杂的逻辑运算和控制功能。
逻辑门电路广泛应用于数字电子系统，如计算机、手机、数码电视等。
二、常见的逻辑门类型1. 与门（AND Gate）与门是最基本的逻辑门之一，它具有两个或多个输入端和一个输出端。
当所有输入端都为高电平时，输出端才为高电平；只要有一个输入端为低电平，输出端就为低电平。
与门的符号通常用一个圆圈表示，并在圆圈内部标注与门的名称和输入端的数量。
例如，一个具有两个输入端的与门的符号为： |───|AND|───|2. 或门（OR Gate）或门是另一个常见的逻辑门，在多个输入端中只要有一个为高电平时，输出端就为高电平；只有所有输入端都为低电平时，输出端才为低电平。
或门的符号通常用一个“＋”符号表示，并在符号上标注或门的名称和输入端的数量。
例如，一个具有三个输入端的或门的符号为： ___───| OR |───___3. 非门（NOT Gate）非门也被称为反相器，它只有一个输入端和一个输出端。
非门的输出与输入电平相反，即当输入端为高电平时，输出端为低电平；当输入端为低电平时，输出端为高电平。
非门的符号通常用一个小圆圈表示，并在圆圈内部标注非门的名称。
例如，一个非门的符号为：|───|NOT|───|4. 异或门（XOR Gate）异或门是逻辑门中的一种特殊类型，它具有两个输入端和一个输出端。
当两个输入端的电平相同时，输出端为低电平；当两个输入端的电平不同时，输出端为高电平。

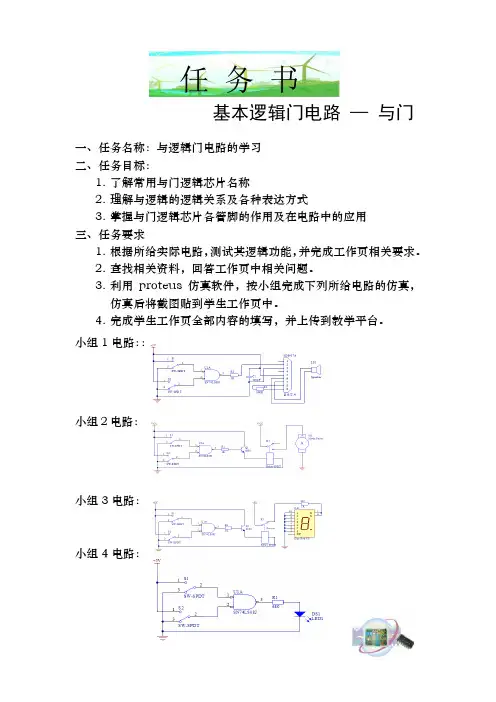

任务书
基本逻辑门电路—与门
一、任务名称：与逻辑门电路的学习
二、任务目标：
1.了解常用与门逻辑芯片名称
2.理解与逻辑的逻辑关系及各种表达方式
3.掌握与门逻辑芯片各管脚的作用及在电路中的应用
三、任务要求
1.根据所给实际电路，测试其逻辑功能，并完成工作页相关要求。
2.查找相关资料，回答工作页中相关问题。
3.利用proteus仿真软件，按小组完成下列所给电路的仿真，
仿真后将截图贴到学生工作页中。
4.完成学生工作页全部内容的填写，并上传到教学平台。
小组1电路：：
小组2电路：
小组3电路：
小组4电路：。
基本逻辑门电路一、引言逻辑门电路是数字电路中最基本的组成单元，用于实现逻辑运算。
在计算机科学和电子工程领域，逻辑门电路被广泛应用于各种数字系统中，如计算机处理器、存储器、控制单元等。
本文将深入探讨基本逻辑门电路的原理、分类、真值表和应用。
二、逻辑门电路的原理逻辑门电路是由晶体管、二极管等电子元件组成的。
它们能够根据输入信号的逻辑值产生相应的输出信号。
常见的逻辑门电路有与门、或门、非门、异或门等。
1. 与门（AND Gate）与门是最基本的逻辑门之一，它只有在所有输入信号均为高电平时，才会输出高电平信号。
与门的真值表如下：输入A 输入B 输出Y0 0 00 1 01 0 01 1 12. 或门（OR Gate）或门是另一个常见的逻辑门，它只要有一个输入信号为高电平，就会输出高电平信号。
或门的真值表如下：输入A 输入B 输出Y0 0 00 1 11 0 11 1 13. 非门（NOT Gate）非门是最简单的逻辑门之一，它只有一个输入信号，并将其取反输出。
非门的真值表如下：输入A 输出Y0 11 04. 异或门（XOR Gate）异或门是一种特殊的逻辑门，它只有在输入信号不相同时，才会输出高电平信号。
异或门的真值表如下：输入A 输入B 输出Y0 0 00 1 11 0 11 1 0三、逻辑门电路的分类根据逻辑门电路的复杂程度和功能，可以将其分为基本逻辑门电路和组合逻辑电路。
1. 基本逻辑门电路基本逻辑门电路是由单个逻辑门构成的简单电路，如与门、或门、非门等。
它们能够实现基本的逻辑运算，如与、或、非等。
2. 组合逻辑电路组合逻辑电路是由多个逻辑门组合而成的电路，它们能够实现复杂的逻辑运算。
常见的组合逻辑电路有多路选择器、加法器、比较器等。
四、逻辑门电路的真值表逻辑门电路的真值表是描述逻辑门输入输出关系的表格。
通过真值表，我们可以清楚地了解逻辑门在不同输入情况下的输出结果。
五、逻辑门电路的应用逻辑门电路在数字系统中有广泛的应用，下面介绍几个常见的应用场景：1. 计算机处理器计算机处理器是由大量逻辑门电路组成的，它能够完成各种复杂的运算和控制任务。
第三节基本逻辑门电路基本逻辑运算有与、或、非运算，对应的基本逻辑门有与、或、非门。
本节介绍简单的二极管门电路和BJT反相器（非门）,作为逻辑门电路的基础。
用电子电路来实现逻辑运算时，它的输入、输出量均为电压（以Ｖ为单位）或电平（用１或０表示）。
通常将门电路的输入量作为条件，输出量作为结果。
一、二极管与门及或门电路1.与门电路当门电路的输入与输出量之间能满足与逻辑关系时，则称这样的门电路为与门电路。
下图表示由半导体二极管组成的与门电路，右边为它的代表符号。
图中A、B、C为输入端，L为输出端。
输入信号为+5V或0V。
下面分析当电路的输入信号不同时的情况：（1）若输入端中有任意一个为0时，例如V A=0V，而V A=V B=+5V时，D1导通，从而导致L点的电压V L被钳制在0V。
此时不管D2、D3的状态如何都会有V L≈0V （事实上D2、D3受反向电压作用而截止）。
由此可见，与门几个输入端中，只有加低电压输入的二极管才导通，并把L钳制在低电压（接近0V），而加高电压输入的二极管都截止。
（2）输入端A、B、C都处于高电压+5V ，这时，D1、D2、D3都截止，所以输出端L点电压V L=+V CC，即V L=+5V。
如果考虑输入端的各种取值情况，可以得到下表输入(V)输出(V)V A V B V C V L0 0 +5 +5 +5 +5+5+5+5+5+5+5+5+5+5将表中的+5V用1代替，则可得到真值表：A B C L0 0 1 1 1 10111111111由表中可见该门电路满足与逻辑关系，所以这是一种与门。
输入变量A、B、C与输出变量L只间的关系满足逻辑表达式。
2.或门电路对上图所示电路可做如下分析：（1）输入端A、B、C都为0V时，D1、D2、D3两端的电压值均为0V，因此都处于截止状态，从而V L=0V；（2）若A、B、C中有任意一个为+5V，则D1、D2、D3中有一个必定导通。
我们注意到电路中L点与接地点之间有一个电阻，正是该电阻的分压作用，使得V L处于接近+5V的高电压（扣除掉二极管的导通电压），D2、D3受反向电压作用而截止，这时 V L≈+5V。
模块五数字电路基础任务一：逻辑门电路 【问题情景】知识目标1.掌握基本逻辑门电路的逻辑功能、图形符号、真值表、逻辑代数表达式。
技能目标：会进行简单的逻辑运算 【基础知识】、基本逻辑门 1. 与逻辑门 (1)与逻辑关系图5-1与逻辑实例(2)二极管与门电路全1出1,有0出3V 0V图5-2 与门电路与门图形符号项目基本逻辑门电路Y=A B捕示灯Jr3V0V小』T如图所示电路，小灯泡在什么情况下会亮?(2)二极管或门电路-5V图5-4或门电路与或门图形符号0V图5-6非门原理电路非门图形符号2.或逻辑门(1)或逻辑关系Y=A+B图5-3或逻辑实例有1出I ，全0出0 ”3V(1V3.非逻辑门 (1)非逻辑关系(2)三极管非门电路--- ory图5-5非逻辑实例等仪4——&O —Y—Fli —2. 或非门在或门后串联非门就构成或非门，如图所示。
图5-8或非门逻辑结构及电路符号3. 与或非门与或非的逻辑结构图及电路符号如下图所示。
图5-9与或非门逻辑结构及电路符号与或非门的逻辑函数式为 Y AB CD ,其逻辑功能为：当输入端的任何一组全 I 时, 输出为0;任何一组输入都至少有一个为0时，输出端才能为I 。
【应知训练】1.门电路中最简单的逻辑门是二、复合逻辑门 732复合逻辑门 1.与非门与仃 V,,菲门(a>图5-7与非门电路图5-8与非门逻辑结构与电路符号与非门的逻辑函数式为 Y AB ，其逻辑功能可归纳为Ml等效 □—Y O或非门的逻辑函数式为YLB ，其逻辑功能可归纳为有1出0,全0出1 ”。
A I tC —D —任务二：门电路 【问题情景】集成逻辑门电路是将逻辑电路的元件和连线都制作在一块半导体基片上。
知识目标1. 掌握TTL 门电路的引脚功能2. 掌握CMOS 门电路的引脚功能 技能目标会测试与非门和逻辑门的功能测试。
【基础知识】一.TTL 门电路集成门电路若是由三极管为主要元件， 输入端和输出端都是三极管结构，极管一三极管逻辑电路，简称(1)型号的规定按现行国家标准规定，TTL 集成电路的型号由五部分构成，现以CT74LS04CP 为例说明型号意义。
实验一基本逻辑关系与基本门电路一、实验目的（1）掌握TTL与非门、异或门、或门等输入与输出之间的逻辑关系。
（2）熟悉TTL中、小规模集成电路的外型、管脚和使用方法。
（3）掌握数字电路实验系统仪器的使用方法。
（4）掌握TTL门电路间的相互转换。
（5）掌握用数字表逻辑档检测TTL门电路好坏的方法。
二、实验器材（1）实验仪器：数字电路实验箱、稳压电源、万用表；（2）实验器件：74LS00、74LS04、74LS08、74LS32、74LS86、74LS55各一片。
三、实验原理1．基本逻辑关系与基本逻辑门在数字逻辑电路中，研究的主要问题是输入信号的状态和输出信号的状态之间的关系，也就是所谓的逻辑关系，基本逻辑关系有三种，即与、或、非。
几乎所有的电路功能都是这三种逻辑关系的组合。
实现这些基本逻辑关系的电路就是逻辑门，所以最基本的逻辑门是“与门”、“或门”、“非门”。
下面用三种控制指示灯开关电路来分别说明三种基本逻辑关系。
开关的闭合或断开为条件是否具备，灯的亮灭作为事件是否发生，开关和灯之间的因果关系，即为逻辑关系。
实现与逻辑关系的电路称为与门。
最简单的与门可以由二极管和电阻组成。
只有决定一件事情的全部条件都具备了，这件事情才会发生的逻辑关系称作逻辑与，或者称作逻辑乘。
为了便于理解它的含义，来看一个简单的例子。
如图1-1所示，图1-1为一照明电路，灯亮这件事，只有在两个开关A、B同时闭合时，灯Y才会亮，否则灯就不会亮。
如果把开关闭合作为条件，把灯亮作为结果，那么灯亮与开关之间是一种与逻辑关系。
图1-2为它的逻辑符号。
如果用“1”表示开关闭合，“0”表示开关断开；用“1”表示灯亮，“0”表示灯灭，则可以得到描述开关与灯亮之间与逻辑关系的图表，如表1-1所示，这种图表称作逻辑真值表，简称为真值表。
表1-1 与逻辑真值表A B Y0 0 0 1 1 0 1 1 0 0 01由表1-1可知，Y 与A 、B 之间的关系是：只有当A 和B 都是1时，Y 才为1；否则Y 为0。
