单片机应用技术试题题库答案有.pdf

单片机应用技术试题参考答案及评分标准(一)第一部分笔试题（本部分共4道题，总分60分，考试时间60分钟）一、填空题（每空1分，共20分）1、ASCII码2、83、地4、07H，0000H，00H，0FFH5、程序，数据6、5，27、24H，1,18、模拟，数字9、并行，串行10、源程序，目标程序二、选择题（每空1分，共10分）1、B2、D3、A4、A5、B6、C7、D8、D9、D 10、B三、简答题（每题4分，共16分）1、（1）末地址为3FFH；（2分）（2）末地址为FFFH （2分）2、DPTR是数据寄存器；（1分）作用：1）在访问外部数据存储器时用DPTR 作为地址指针，寻址整个64KB 外部数据存储器空间；2）用DPTR 作为基址寄存器，对程序存储器空间进行访问。

（2分）DPTR 由DPL 和DPH两个8位寄存器构成。

（1分）3、00011011Λ10011110——————00011010 （2分）(A)=1AH （1分）(P)=1 （1分）4、T0 初值=216-500μm/2μm （2分）=65536-250 （1分）= 65286=FF06H （1分）四、写出下列程序每步运行结果（共14分）（DPTR）=1234H （1分）（R0）=32H （1分）（DPTR）=1235H （1分）（R0）=31H （1分）（A）=56H （1分）（1235H）=56H （1分）（31H）=56H （1分）（A）=79H （1分）（40H）=79H （1分）（A）=86H （1分）（A）=0DH （1分）（CY）=1 （1分）（A）=86H （0.5分）（A）=00H （0.5分）（A）=0FFH （0.5分）（50H）=0FFH （0.5分）第二部分操作题（本部分共有1大题，总分40分，考试时间60分钟）题目要求：下面是一个循环点亮八个发光二极管的程序，请阅读该程序，完成以下问题：1、正确连出电路。

单片机应用技术考试试题(1)一、填空题（每空1分，共20分）1．MCS-51是指单片机的（系列号）号，8031、8051是指单片机的（型）号。

2．MCS-51共有（111）条指令，可分为几种不同的寻址方式。

如：MOV A，Ri 属于（寄存器间接）寻址方式，MOV C, bit 属于（位）寻址方式。

3．单片机（计算机）在进行（有符号）运算的情况下应使用补码。

4．单片机位寻址区的单元地址是从（20H）单元到（2FH）单元，若*位地址是09H，它所在单元的地址应该是（21H）。

5．转移指令与调用指令的相同点是两种指令都是通过改变程序计数器PC的内容来实现转移的；不同点是，当执行调用指令时，它不仅能转移到*一指定地址处，而且当子程序执行到（RET）指令后，它能自动返回到（调用指令的下一条）指令处，而普通转移指令（不）能返回。

6．8031有两个16位可编程定时/计数器，其中定时作用是指对单片机（对内部f osc/12）脉冲进行计数，而计数器作用是指对单片机（外部）脉冲进行计数。

7．当P1口做输入口输入数据时，必须先向该端口的锁存器写入（FF），否则输入数据可能出错。

8．堆栈指针SP的内容将始终指示（堆栈的栈的栈顶），当单步执行了调用指令LCALL addr16后SP的内容将（不会）改变。

9．由于执行每条指令都要占用CPU的时间，因此采用循环结构并多次重复执行*些指令可实现软件延时。

而硬件延时一般是采用单片机的（定时/计数器）再通过软件编程来实现。

10．单片机串行通信时，若要发送数据，就必须将要发送的数据送至（SBUF）单元，若要接收数据也要到该单元取数。

11．单片机串行通信时，其波特率分为固定和可变两种方式，在波特率可变的方式中，可采用（定时器T1）的溢出率来设定和计算波特率。

二、选择题（每空1分，共10分）1．判断是否溢出时用PSW的（B）标志位，判断是否有进位时用PSW的（A）标志位。

A．CY B．OV C．P D．RS0 E．RS12．在运用仿真系统调试程序时，当要观察子程序内部指令的执行结果时，通常采用（B）调试方法。

单片机应用技术[王静霞]_习题答案(总18页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除习题 11.1 单项选择题（1） A （2）C （3）C1.2 填空题（1）硬件系统、软件系统（2）时钟电路、复位电路（3）XTAL1、XTAL2、RESET、EA（4）晶振1.3 问答题什么是单片机它由哪几部分组成什么是单片机应用系统答：单片微型计算机（Single Chip Microcomputer）简称单片机，是指集成在一个芯片上的微型计算机，它的各种功能部件，包括CPU（Central Processing Unit）、存储器（memory）、基本输入/输出(Input/Output，简称I/O)接口电路、定时/计数器和中断系统等，都制作在一块集成芯片上，构成一个完整的微型计算机。

单片机应用系统是以单片机为核心，配以输入、输出、显示等外围接口电路和控制程序，能实现一种或多种功能的实用系统。

1.4 上机操作题（1）参考程序：#include <reg51.h> //包含头文件reg51.h，定义了51单片机的专用寄存器//函数名：delay//函数功能：实现软件延时//形式参数：无符号整型变量i，控制空循环的循环次数//返回值：无void delay(unsigned int i) //延时函数{unsigned int k;for(k=0;k<i;k++);}void main() //主函数{while(1){P1=0x00;delay(20000); //调用延时函数，实际参数为20000P1=0xff;delay(20000); //调用延时函数，实际参数为20000}}（2）参考程序：#include <reg51.h> //包含头文件reg51.h，定义了51单片机的专用寄存器//函数名：delay//函数功能：实现软件延时//形式参数：无符号整型变量i，控制空循环的循环次数//返回值：无void delay(unsigned int i) //延时函数{unsigned int k;for(k=0;k<i;k++);}void main() //主函数{while(1){P1=0x55;delay(20000); //调用延时函数，实际参数为20000P1=0xff;delay(20000); //调用延时函数，实际参数为20000}}习题 22.1 单项选择题（1）C （2）A （3）A （4）A （5）A （6）D （7）C （8）A （9）A （10）C2.2 填空题（1）外部程序存储器、外部数据存储器、内部程序存储器、内部数据存储器（2）程序存储器（3）工作寄存器组、位寻址区、用户RAM（4）1us、2us（5）按键复位、上电复位（6）2、高2.3 回答题（1）P3口的第二功能是什么？答： P3口各引脚的第二功能如下表。

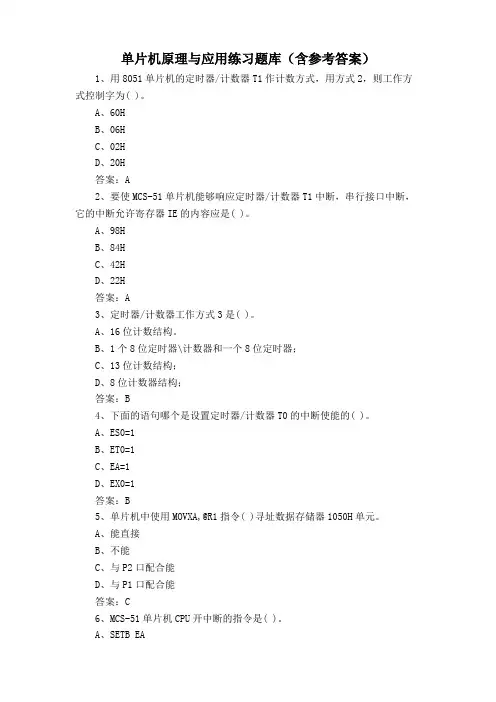

单片机原理与应用练习题库（含参考答案）1、用8051单片机的定时器/计数器T1作计数方式，用方式2，则工作方式控制字为( )。

A、60HB、06HC、02HD、20H答案：A2、要使MCS-51单片机能够响应定时器/计数器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是( )。

A、98HB、84HC、42HD、22H答案：A3、定时器/计数器工作方式3是( )。

A、16位计数结构。

B、1个8位定时器\计数器和一个8位定时器；C、13位计数结构；D、8位计数器结构；答案：B4、下面的语句哪个是设置定时器/计数器T0的中断使能的( )。

A、ES0=1B、ET0=1C、EA=1D、EX0=1答案：B5、单片机中使用MOVXA,@R1指令( )寻址数据存储器1050H单元。

A、能直接B、不能C、与P2口配合能D、与P1口配合能答案：C6、MCS-51单片机CPU开中断的指令是( )。

A、SETB EAB、SETB ESC、CLR EAD、SETB EX0答案：A7、在C51 语言中，当do-while语句中的条件为( )时结束循环。

A、0B、fauseC、trueD、非0答案：A8、以下有关PC和DPTR的结论中错误的是( )。

A、DPTR是可以访问的，而PC不能访问B、它们都是16位寄存器C、在单片机运行时，它们都具有自动加“1”的功能D、DPTR可以分为2个8位的寄存器使用，但PC不能答案：C9、单片机在调试过程中，通过查表将源程序转换成目标程序的过程叫( )。

A、手工汇编B、汇编C、编译D、自动汇编答案：A10、国际上对单片机通用的称呼为( )。

A、CPUB、MCUC、SCMCD、IC答案：B11、MCS-51单片机的定时器/计数器，本质上就是计数器，下面说法正确的是( )。

A、当对外计数时就是定时器B、当对内部机器周期计数时就是定时器C、不允许对外计数D、不允许对内部计数答案：B12、在单片机内部，反映程序运行状态或反映运行结果的特征寄存器是( )。

单片机原理及应用习题库及答案一、单选题（共30题，每题1分，共30分）1、若要打开外部中断0和定时计数器1的中断，禁止其他中断，IE应设置为（）：A、8AHB、0AHC、89HD、09H正确答案：C2、MCS-51汇编语言指令格式中，唯一不可缺少的部分是（）。

A、标号B、操作码C、操作数D、注释正确答案：B3、单片机的堆栈指针SP始终是指示（）。

A、堆栈顶B、堆栈地址C、堆栈底D、堆栈中间位置正确答案：A4、下列指令中不影响标志位CY的指令有（）。

A、ADD A，20HB、CLRC、RRC AD、INC A正确答案：D5、七段共阴极发光两极管显示字符‘H’，段码应为（）A、67HB、6EHC、91HD、76HE、90H正确答案：E6、执行程序：MOV DPTR，#8000H MOVX A，＠DPTR ADD A，20H MOV R0，#00H MOVx ＠R0，A INC R0 CLR A ADDC A，#00H MOVx ＠R0，A RET 之后则CY是（）A、00HB、01HC、02HD、03H正确答案：B7、下列指令能使R0的最高位取反的是（）。

A、CPL R0.7B、XRL 00H，#80HC、CPL （R0）.7D、ARL R0，#80H正确答案：B8、SWAP A 是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：C9、有一长度为10字节的字符串存放在8031单片机内部RAM中，其首地址为40H。

要求将该字符串中每一个字符加偶校验位。

（以调用子程序的方法来实现。

）源程序如下：ORG 1000H MOV R0，#40H MOV R7，#10 NEXT： MOV A，① ACALL SEPA MOV @R0，A INC R0 DJNZ ② ，NEXT SJMP $ SEPA： ADD A，#00H ③ PSW.0，SRET ORL A，④ SRET：⑤A、① @R0 ② R7 ③ JB ④ #80H ⑤ RETB、① @R0 ② R8 ③ JNB ④ #80H ⑤ RETC、① @R0 ② R7 ③ JNB ④ #90H ⑤ RETD、① @R0 ② R7 ③ JNB ④ #80H ⑤ RET正确答案：D10、下列指令能使R0低4位不变，高4位置F的是（）。

单片机应用技术期末考试试卷及答案DEC DPTR DEC R1ADDC#30H,A ADDC A,#30H四、综合题（共分）1、编程将片内RAM30H单元开始的10个的数据传送到片外RAM3000H开始的单元中去。

（分）MOV R0,#30HMOV DPTR,#3000HMOV R7,#10LOOP:MOV A,@R0MOVX@DPTR,AINC R0INC DPTRDJNZ R7,LOOP2、片内RAM40H开始的单元内有10个二进制数，编程找出其中最大值并存于50H 单元中。

（分）START:MOV R0,#40H;数据块首地址送R0MOV R7,_#9__;比较次数送R7MOV A,@R0;取数送ALOOP:INC R0MOV30H___,@R0;取数送30HCJNE A,30H,NEXT;（A）与（30H）相比NEXT:_JNC NEXT1__;(A)≥(30H)转NEXT1MOV A,30H___;(A)＜(30H),大数送ANEXT1:DJNZ R7,LOOP;比较次数减1，不为0，继续比较_MOV50H,A__;比较结束，大数送50HRET3．编制一个循环闪烁灯的程序。

有8个发光二极管，每次其中某个灯闪烁点亮5次后，转到下一个闪烁5次，循环不止。

画出电路图。

（分）START:MOV R2,#8MOV A,#0FEHL2:MOV R1,#5L1:MOV P1,AACALL DELAYMOV P1,#0FFHACALL DELAYDJNZ R1,L1RL ADJNZ R2,L2SJMP STARTDELAY:MOV R6,#5D1:MOV R7,#100DJNZ R7,$DJNZ R6,D1RET4、设两个三字节数分别放在50、51H、52H和60、61H、62H，高位在前，低位在后。

编程实现两个三字节数相加，结果放在70H、71H、72H、73H。

（共10分）CLR CMOV A,52HADD A,62HMOV73H,AMOV A,51HADDC A,61HMOV72H,AMOV A,50HADDC A,60HMOV71H,AMOV A,#0ADDC A,#0MOV70H,A5．设内部RAM（30H）=5AH，（5AH）=40H，（40H）=00H，端口P1=7FH，问执行下列指令后，各有关存储单元（即R0，R1，A，B，P1，30H，40H及5AH单元）的内容如何？（分）MOV R0,#30H;R0=30HMOV A,@R0;A=5AHMOV R1,A;R1=5AHMOV B,R1;B=5AHMOV@R1,P1;(5AH)=7FHMOV A,P1;A=7FHMOV40H,#20H;(40H)=20HMOV30H,40H;(30H)=20H6．简述下面一段程序的功能。

《单片机应用技术》习题答案第一章1-1选择1.计算机中最常用的字符信息编码是（ A ）A ASCIIB BCD码C 余3码D 循环码2．要MCS-51系统中，若晶振频率屡8MHz，一个机器周期等于(A ) μsA 1.5B 3 C3.MCS-51的时钟最高频率是( A ).A 12MHzB 6 MHzC 8 MHzD 10 MHz4．以下不是构成的控制器部件（D ）：A 程序计数器、B指令寄存器、C指令译码器、D存储器5．以下不是构成单片机的部件（D ）A 微处理器（CPU）、B存储器C接口适配器（I＼O接口电路） D 打印机6．下列不是单片机总线是（D ）A 地址总线B 控制总线C 数据总线D 输出总线7.-49D的二进制补码为.( B )A 11101111B 11101101C 0001000D 111011008.十进制29的二进制表示为原码（C ）A 11100010B 10101111C 00011101D 000011119. 十进制0.625转换成二进制数是（ A ）A 0.101B 0.111 C10 选出不是计算机中常作的码制是（ D ）A 原码B 反码C补码 D ASCII1-2填空题原码、反码和补码000111013.十进制数-29的8位补码表示为.11100011CPU、存储器和I\O接口三部分组成.EA必须接地.6.输入输出设备是计算机与外部世界交换信息的载体..110100018.-49D的二进制补码为.11101101ASCII10．计算机中的数称为机器数，它的实际值叫真值。

1-3判断题1.我们所说的计算机实质上是计算机的硬件系统与软件系统的总称。

（√）2.MCS-51上电复位时，SBUF=00H。

（×）。

SBUF不定。

3.使用可编程接口必须处始化。

（√）。

4．8155的复位引脚可与89C51的复位引脚直接相连。

（√）5．MCS-51是微处理器。

（×）不是。

《单片机应用技术》模拟试卷（C）答案一、填空题（25分，每空1分）1．在MCS-51系列单片机中，片内ROM的配置有三种常见的形式，片内无ROM的是8031，片内有4KB ROM的是8051，片内有4KB EPROM的是8751。

2．程序状态字寄存器PSW中，PSW.1是保留位，其余各位有进位标志位Cy、辅助进位标志位AC、用户标志位F0、寄存器组选择位RS1和RS2、奇偶标志位P及溢出标志位OV。

3．若累加器A中的数据为01110110B，则PSW中的P=1。

4．可以用来间接寻址的寄存器有三个，即：R0、R1和DPTR。

5．单片机与扩展的存储器或I/O接口的连接，主要是指三组信号线的连接，即地址线、数据线和控制线。

6．堆栈是遵循先进后出的原则来安排数据。

针对堆栈有两种操作，即入栈操作和出栈操作。

7．MCS-51单片机共有4个8位的并行I/O端口，分别记为：P0、P1、P2、P3。

二、选择题（20分，每题2分）1．能够用紫外光擦除ROM中程序的只读存储器称为（ C ）。

A. 掩膜ROMB. PROMC. EPROMD. EEPROM2．MCS-51单片机的位寻址区位于内部RAM的（ D ）单元。

A. 00H～7FHB. 20H～7FHC. 00H～1FHD. 20H～2FH3．MCS-51单片机可扩展的片外数据存储器的最大容量为（A ）。

A. 64 KBB. 32 KBC. 8 KBD. 4 KB4．系统复位后，堆栈指针SP的内容是（ B ）。

A. 08HB. 07HC. 30HD. 50H5．以下伪指令中，用于规定程序块或数据块的起始位置的是（A ）。

A. ORGB. DBC. DWD. EQU6．MCS-51单片机的定时器/计数器的工作方式1是（ B ）。

A. 8位计数器结构B. 16位计数器结构C. 13位计数器结构D. 2个8位计数器结构7．无条件跳转指令AJMP的跳转范围是（C ）。

A. 256BB. 1KBC. 2KBD. 64KB8．MCS-51单片机向外扩展存储器时，片内4个I/O口中作为数据总线的是（B ）。

单片机原理及应用考试题及答案一、单选题（共54题，每题1分，共54分）1.5转换成十六进制数是（）。

A、49HB、94.8HC、111HD、49.8H正确答案：D2.指令MUL AB 执行前（A）=18H ，（B）=05H，执行后，A、B的内容是（）。

A、90H，05HB、90H，00HC、78H，05HD、78H，00H正确答案：D3.MCS-51单片机的总线不包含（）：A、通信总线B、数据总线C、地址总线D、控制总线正确答案：A4.用8051的定时器T1作计数方式，用模式2，则工作方式控制字为A、20HB、06HC、60HD、02H正确答案：C5.8031单片机的内部主要组成部分不包含（）：A、CPUB、ROMC、I/O接口D、定时计数器正确答案：B6.已知(A)=59H，(PSW)=80H，执行指令ADDC A,#4CH后CY和AC的内容为（）：A、0,1B、1,1C、0,0D、1,0正确答案：A7.若（SP）＝40H，当执行一条RET指令后，SP的值为（）：A、3EHB、42HC、38HD、41H正确答案：A8.当RS1RS0=10时，Rn的地址是（）：A、08H～0FHB、18H～1FHC、00H～07HD、10H～17H正确答案：D9.DIV AB 是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：B10.当（IP）=14H时，优先级最低的中断源是（）：A、外部中断0B、定时计数器0C、外部中断1D、定时计数器1正确答案：D11.单片机应用程序一般存放在（）。

A、RAMB、ROMC、寄存器D、CPU正确答案：B12.在中断服务程序中至少应有一条（）A、转移指令B、加法指令C、传送指令D、中断返回指令正确答案：D13.指令MOVC A，＠A+DPTR 源操作数的寻址方式是（）：A、寄存器寻址B、直接寻址C、立即数寻址D、寄存器间接寻址E、变址寻址F、相对寻址G、位寻址正确答案：E14.MOVC A, @A+PC是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：A15.已知(A)=88H，(PSW)=80H，执行指令SUBB A,#66H后PSW的内容为（）：A、C4HB、04HC、C0HD、00H正确答案：B16.要用传送指令访问MCS-51片外RAM，它的指令操作码助记符是（）A、MOVB、MOVXC、MOVCD、以上都行正确答案：B17.反码9AH的真值是（）：A、-102B、-101C、102D、101正确答案：B18.下列指令能使R0的最高位置0的是（）。
