基础知识一.自动变速器动力传递概述自动变速器由液力元件、变速机构、控制系统、主传动部件等几大部分组成。
变速机构可分为固定平行轴式、行星齿轮式和金属带式无级自动变速器（CVT）三种。
我国在用的车辆中，大多数自动变速器都采用行星齿轮式变速机构，这也是本文重点分析的对象。
行星齿轮机构一般由2个或2个以上行星齿轮组按不同的组合方式构成，其作用是通过对不同部件的驱动或制动，产生不同速比的前进挡、倒挡和空挡。
换挡执行元件的作用是约束行星齿轮机构的某些构件，包括固定并使其转速为0，或连接某部件使其按某一规定转速旋转。
通过适当选择行星齿轮机构被约束的基本元件和约束方式，就可以得到不同的传动比，形成不同的挡位。
换挡执行元件包括离合器、制动器和单向离合器3种不同的元件，离合器的作用是连接或驱动，以将变速机构的输入轴（主动部件）与行星齿轮机构的某个部件（被动部件）连接在一起，实现动力传递。
制动器的作用是固定行星齿轮机构中的某基本元件，它工作时将被制动元件与变速器壳体连接在一起，使其固定不能转动。
单向离合器具有单向锁止的特点，当与之相连接的元件的旋转趋势使其受力方向与锁止方向相同时，该元件被固定（制动）或连接（驱动）；当受力方向与锁止方向相反时，该元件被释放（脱离连接）。
由此可见，单向离合器在不同的状态下具有与离合器、制动器相同的作用。
由以上介绍可知，掌握不同组合行星齿轮机构的运动规律是自动变速器故障诊断的基础。
二.单排单级行星齿轮机构1．单排单级行星齿轮机构的传动比最简单的行星齿轮机构由一个太阳轮、一个内齿圈和一个行星架组成，我们称之为一个单排单级行星排，如图1所示。
由于单排行星齿轮机构具有两个自由度，为了获得固定的传动比，需将太阳轮、齿圈或行星架三者之一制动（转速为0）或约束（以某一固定的转速旋转），以获得我们所需的传动比；如果将三者中的任何两个连接为一体，则整个行星齿轮机构以同一速度旋转。
目前，在有关自动变速器的资料中，有关传动比的计算公式有以下几个：（n1-nH）/（n3-nH）=-Z3/Z1 式（1）式中：n1-太阳轮转速；nH-行星架转速；n3-内齿圈转速；Z1-太阳轮齿数；Z3-内齿圈齿数n1+αn2-（1+α）n3=0 式（2）式中：n1-太阳轮转速；n2-内齿圈转速；n3-行星架转速；α=内齿圈齿数/太阳轮齿数=Z2/Z1Z2=Z1+Z3 式（3）式中：Z1-太阳轮齿数；Z2-行星架假想齿数；Z3-内齿圈齿数下面对这3个公式的原理与推导过程作以介绍，这也是本文后面对不同型号自动变速器速比计算方法的基础。

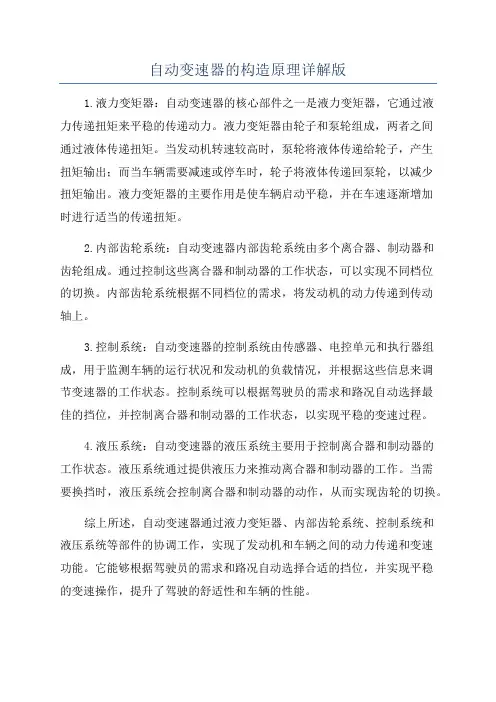

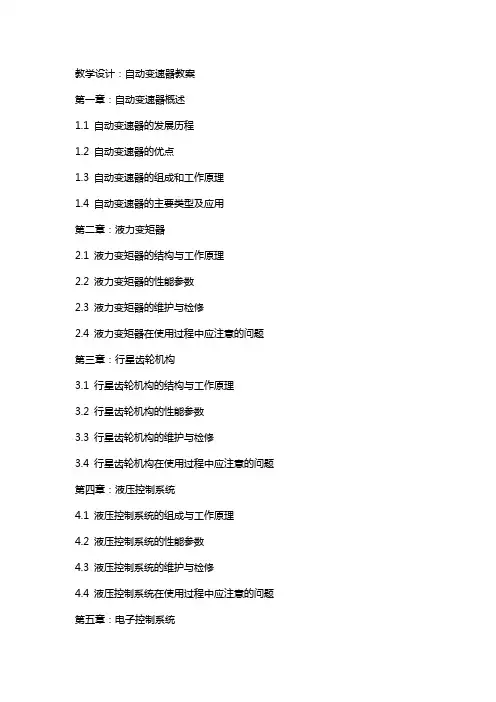

教学设计：自动变速器教案第一章：自动变速器概述1.1 自动变速器的发展历程1.2 自动变速器的优点1.3 自动变速器的组成和工作原理1.4 自动变速器的主要类型及应用第二章：液力变矩器2.1 液力变矩器的结构与工作原理2.2 液力变矩器的性能参数2.3 液力变矩器的维护与检修2.4 液力变矩器在使用过程中应注意的问题第三章：行星齿轮机构3.1 行星齿轮机构的结构与工作原理3.2 行星齿轮机构的性能参数3.3 行星齿轮机构的维护与检修3.4 行星齿轮机构在使用过程中应注意的问题第四章：液压控制系统4.1 液压控制系统的组成与工作原理4.2 液压控制系统的性能参数4.3 液压控制系统的维护与检修4.4 液压控制系统在使用过程中应注意的问题第五章：电子控制系统5.1 电子控制系统的组成与工作原理5.2 电子控制系统的性能参数5.3 电子控制系统的维护与检修5.4 电子控制系统在使用过程中应注意的问题第六章：自动变速器故障诊断与排除6.1 自动变速器常见故障现象与原因6.2 自动变速器故障诊断方法6.3 自动变速器故障排除步骤与技巧6.4 典型自动变速器故障案例分析第七章：自动变速器零件的检修与更换7.1 自动变速器零件的检查与评估7.2 自动变速器零件的检修方法7.3 自动变速器零件的更换步骤7.4 常见自动变速器零件的检修与更换案例第八章：自动变速器油液与冷却系统8.1 自动变速器油液的类型与性能要求8.2 自动变速器油液的更换与检查8.3 自动变速器冷却系统的作用与结构8.4 自动变速器冷却系统的维护与检修第九章：自动变速器与车辆性能的关系9.1 自动变速器对车辆动力性的影响9.2 自动变速器对车辆经济性的影响9.3 自动变速器对车辆稳定性的影响9.4 自动变速器与车辆驾驶性能的优化第十章：自动变速器技术的未来发展10.1 自动变速器技术的发展趋势10.2 先进自动变速器技术的应用10.3 自动变速器技术在新能源汽车中的应用10.4 自动变速器技术在智能交通领域的展望第十一章：自动变速器故障诊断与排除实践11.1 自动变速器故障诊断工具与设备11.2 自动变速器故障诊断与排除流程11.3 自动变速器故障诊断案例分析11.4 自动变速器故障排除实践技巧第十二章：自动变速器零件检修与更换操作12.1 自动变速器零件检修工具与方法12.2 自动变速器主要零件的更换步骤12.3 自动变速器零件检修与更换实践案例12.4 自动变速器零件检修与更换的安全注意事项第十三章：自动变速器油液与冷却系统维护13.1 自动变速器油液的类型与性能检测13.2 自动变速器油液更换与检查操作13.3 自动变速器冷却系统的结构与功能13.4 自动变速器冷却系统的维护与检修实践第十四章：自动变速器与车辆性能优化14.1 自动变速器对车辆动力性的影响分析14.2 自动变速器对车辆经济性的影响评估14.3 自动变速器对车辆稳定性的影响研究14.4 自动变速器性能优化技术与应用第十五章：自动变速器技术未来发展趋势15.1 自动变速器技术发展趋势分析15.2 先进自动变速器技术在新能源汽车中的应用前景15.3 自动变速器技术在智能交通领域的创新展望15.4 自动变速器技术发展的挑战与机遇重点和难点解析本文主要介绍了自动变速器的基本概念、结构原理、故障诊断与排除、零件检修与更换、油液与冷却系统维护、与车辆性能的关系以及未来发展趋势。

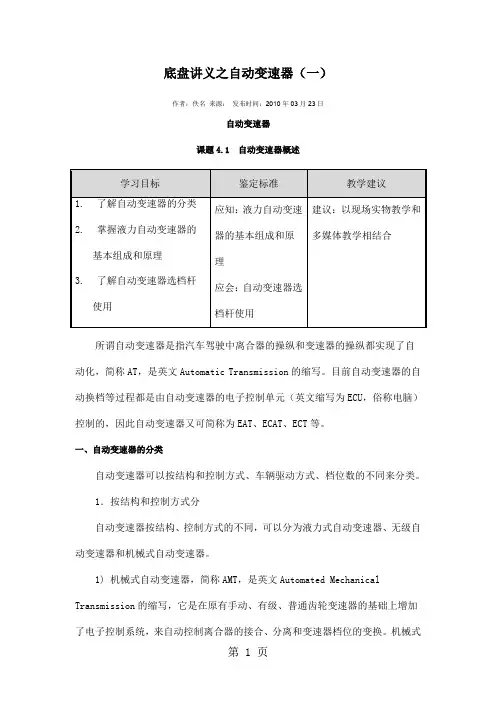

底盘讲义之自动变速器（一）作者：佚名来源：发布时间：2010年03月23日自动变速器课题4.1 自动变速器概述所谓自动变速器是指汽车驾驶中离合器的操纵和变速器的操纵都实现了自动化，简称AT，是英文Automatic Transmission的缩写。
目前自动变速器的自动换档等过程都是由自动变速器的电子控制单元（英文缩写为ECU，俗称电脑）控制的，因此自动变速器又可简称为EAT、ECAT、ECT等。
一、自动变速器的分类自动变速器可以按结构和控制方式、车辆驱动方式、档位数的不同来分类。
1．按结构和控制方式分自动变速器按结构、控制方式的不同，可以分为液力式自动变速器、无级自动变速器和机械式自动变速器。
1) 机械式自动变速器，简称AMT，是英文Automated Mechanical Transmission的缩写，它是在原有手动、有级、普通齿轮变速器的基础上增加了电子控制系统，来自动控制离合器的接合、分离和变速器档位的变换。
机械式自动变速器由于原有的机械传动结构基本不变，所以齿转传动固有的传动效率高、机构紧凑、工作可靠等优点被很好地继承了下来，在重型车的应用上具有很好的发展前景。
2) 无级自动变速器简称CVT，是英文Continuously Variable Transmission 的缩写，它是采用传动带和工作直径可变的主、从动轮相配合来传递动力，可以实现传动比的连续改变。
这也是一种具有广阔发展前景的自动变速器，目前在汽车上的应用已具有一定的市场份额。
目前常见的有奥迪A6的Multitronic无级自动变速器、派力奥的Speedgear无级自动变速器、旗云的VT1F无级自动变速器等。
3) 液力式自动变速器是目前应用最广泛、技术最成熟的自动变速器。
按照控制方式的不同，液力自动变速器可以分为液控液力自动变速器和电控液力自动变速器，目前轿车上都是采用电控液力自动变速器；按照变速机构（机械变速器）的不同，液力自动变速器又可以分为行星齿轮自动变速器和非行星自动齿轮变速器，行星齿轮自动变速器应用最广泛，非行星齿轮自动变速器只在本田等个别车系中应用。

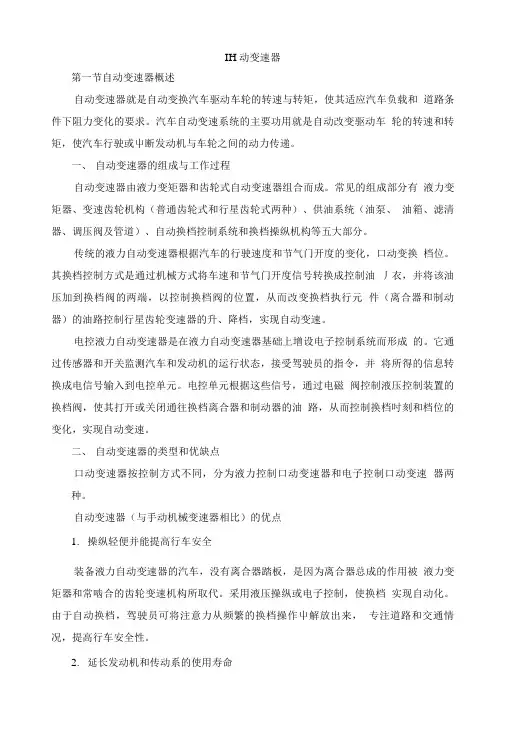

IH动变速器第一节自动变速器概述自动变速器就是自动变换汽车驱动车轮的转速与转矩，使其适应汽车负载和道路条件下阻力变化的要求。
汽车自动变速系统的主要功用就是自动改变驱动车轮的转速和转矩，使汽车行驶或屮断发动机与车轮之间的动力传递。
一、自动变速器的组成与工作过程自动变速器由液力变矩器和齿轮式自动变速器组合而成。
常见的组成部分有液力变矩器、变速齿轮机构（普通齿轮式和行星齿轮式两种）、供油系统（油泵、油箱、滤清器、调压阀及管道）、自动换档控制系统和换档操纵机构等五大部分。
传统的液力自动变速器根据汽车的行驶速度和节气门开度的变化，口动变换档位。
其换档控制方式是通过机械方式将车速和节气门开度信号转换成控制油丿衣，并将该油压加到换档阀的两端，以控制换档阀的位置，从而改变换档执行元件（离合器和制动器）的油路控制行星齿轮变速器的升、降档，实现自动变速。
电控液力自动变速器是在液力自动变速器基础上增设电子控制系统而形成的。
它通过传感器和开关监测汽车和发动机的运行状态，接受驾驶员的指令，并将所得的信息转换成电信号输入到电控单元。
电控单元根据这些信号，通过电磁阀控制液压控制装置的换档阀，使其打开或关闭通往换档离合器和制动器的油路，从而控制换档吋刻和档位的变化，实现自动变速。
二、自动变速器的类型和优缺点口动变速器按控制方式不同，分为液力控制口动变速器和电子控制口动变速器两种。
自动变速器（与手动机械变速器相比）的优点1.操纵轻便并能提高行车安全装备液力自动变速器的汽车，没有离合器踏板，是因为离合器总成的作用被液力变矩器和常啮合的齿轮变速机构所取代。
采用液压操纵或电子控制，使换档实现自动化。
由于自动换档，驾驶员可将注意力从频繁的换档操作屮解放出来，专注道路和交通情况，提高行车安全性。
2.延长发动机和传动系的使用寿命液力自动变速器将发动机与传动系由液体工作介质作“柔”性连接，对震动能起一定的吸收、衰减和缓冲的作用，减少了冲击和动载荷。

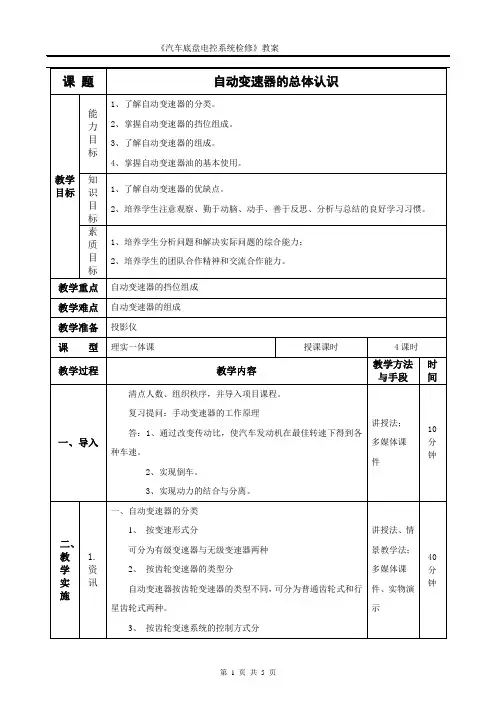

自动变速器理论教案
2、离合器的摩擦片的检验；检查离合器的摩擦片，如有烧焦、表面粉末冶金层脱落或变形，摩擦片的花键齿变形，则应更换。
当摩擦片表面上印有符号被磨去或模糊不清，应更换。
也可测量摩擦片的厚度，若小于极限厚度，则说明摩擦片已磨损至极限，应更换。
3、钢片的检验：检查钢片，如有磨损或翘曲变形，则应更换。
4、挡圈的检验：检查挡圈的摩擦面，如有磨损，则应更换。
用厚薄规或百分表检验离合器工作间隙，如间隙不符合标准值，应更换调整片调整。
10、操作要求及注意事项。
第一章自动变速器维修基础第一节自动变速器的基本组成和工作过程一、自动变速器的基本组成自动变速器的厂牌型号很多，外部形状和内部结构也有所不同，但它们的组成基本相同，都是由液力变矩器和齿轮式自动变速器组合起来的。
常见的组成部分有液力变矩器、行星齿轮机构、离合器、制动器、油泵、滤清器、管道、控制阀体、速度调压器等，按照这些部件的功能，可将它们分成液力变矩器、变速齿轮机构、供油系统、自动换挡控制系统和换挡操纵机构等五大部分。
1、液力变矩器液力变矩器位于自动变速器的最前端，安装在发动机的飞轮上，其作用与采用手动变速器的汽车中的离合器相似。
它利用油液循环流动过程中动能的变化将发动机的动力传递自动变速器的输入轴，并能根据汽车行驶阻力的变化，在一定范围内自动地、无级地改变传动比和扭矩比，具有一定的减速增扭功能。
2、变速齿轮机构自动变速器中的变速齿轮机构所采用的型式有普通齿轮式和行星齿轮式两种。
采用普通齿轮式的变速器，由于尺寸较大，最大传动比较小，只有少数车型采用。
目前绝大多数轿车自动变速器中的齿轮变速器采用的是行星齿轮式。
变速齿轮机构主要包括行星齿轮机构和换档执行机构两部分。
行星齿轮机构，是自动变速器的重要组成部分之一，主要由于太阳轮（也称中心轮）、内齿圈、行星架和行星齿轮等元件组成。
行星齿轮机构是实现变速的机构，速比的改变是通过以不同的元件作主动件和限制不同元件的运动而实现的。
在速比改变的过程中，整个行星齿轮组还存在运动，动力传递没有中断，因而实现了动力换挡。
换挡执行机构主要是用来改变行星齿轮中的主动元件或限制某个元件的运动，改变动力传递的方向和速比，主要由多片式离合器、制动器和单向超越离合器等组成。
离合器的作用是把动力传给行星齿轮机构的某个元件使之成为主动件。
制动器的作用是将行星齿轮机构中的某个元件抱住，使之不动。
单向超越离合器也是行星齿轮变速器的换挡元件之一，其作用和多片式离合器及制动器基本相同，也是用于固定或连接几个行星排中的某些太阳轮、行星架、齿圈等基本元件，让行星齿轮变速器组成不同传动比的挡位。
