太阳能路灯控制器产品

SR-D 系列太阳能智能充电控制器使用说明书一、 主要特点1. 使用微处理器和专用控制算法，实现了智能控制。

2. 四种负载工作模式：纯光控、光控+定时、手动、调试模式。

3. 内置高精度升压型恒流源，可直接驱动LED 灯，而且电流可调，方便不同灯具使用，并且可能实现多级调光。

4. 科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿维护，正常使用时，使用直充充电和浮充结合的充电方式，增强了蓄电池的使用寿命；同时具有高精度温度补偿，使充电控制更加精确。

5. 参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使调节更加方便，系统工作更可靠。

6. 充电回路采用双MOS 串联式控制回路，使回路电压损失较使用二极管的电路降低近一半，充电采用PWM 模糊控制，使充电效率大幅提高，用电时间大大增加。

7. LED 直观显示太阳能电池、蓄电池和负载的状态，数码管显示调节参数，让用户实时了解系统运行状况，并且具有丰富的参数设置，用户可以根据不同使用环境设置相应的工作模式。

8. 具有过充、过放保护，太阳能电池板反接保护以及TVS 防雷保护，无跳线设计，可提高系统的可靠性、耐用性。

9. 所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行。

同时使用晶振定时控制，使定时控制更加精确。

10. 使用了数字LED 显示及设置，采用数字式电流调节，一键式操作即可完成所有设置，使用方便直观。

二、 系统说明本控制器专为太阳能LED 路灯系统设计，内部集成高精度LED 恒流驱动芯片，可直接驱动LED 路灯，体积小，易于安装，使用极其方便。

本产品将太阳能控制器和LED 恒流源集成一体，采用高功率密度设计，最大可驱动120W 的LED 路灯，最高效率可达94%，控制精度优于5%。

本控制器采用智能数字式电流调节方式，通过按键即可调节电流大小，取消了使用电位器调整电流值，避免了因电位器震动偏位、温漂而出现的误差，提高了准确性和可靠性。

太阳能灯控制器使用说明1. 产品概述太阳能灯控制器是一种专门用于控制太阳能灯的设备，它通过智能化的电路设计和先进的光控技术，实现对太阳能灯的自动控制。

本文将详细介绍太阳能灯控制器的使用方法和注意事项，以帮助用户更好地使用该产品。

2. 功能特点•光控功能：根据环境光线的变化，自动调节太阳能灯的亮度和开关状态。

•时间控功能：根据预设的时间段，自动打开或关闭太阳能灯。

•多种工作模式：支持手动模式、自动模式和定时模式，满足不同需求。

•电池保护功能：具有过充、过放、短路等多种保护功能，延长电池寿命。

3. 使用方法步骤1：安装1.将太阳能灯控制器固定在适当位置，确保其与太阳能电池板、LED灯具和电池之间的连接正确无误。

2.注意避免暴露在直射阳光下或受到雨水浸泡，以免影响使用寿命。

步骤2：连接1.将太阳能电池板的正负极分别与控制器的“PV+”和“PV-”端子相连。

2.将LED灯具的正负极分别与控制器的“LOAD+”和“LOAD-”端子相连。

3.将电池的正负极分别与控制器的“BAT+”和“BAT-”端子相连。

步骤3：设置1.打开控制器，进入设置界面。

2.根据需要选择工作模式：手动模式、自动模式或定时模式。

–手动模式：用户手动控制太阳能灯的亮度和开关状态。

–自动模式：根据环境光线自动调节太阳能灯的亮度和开关状态。

–定时模式：根据预设时间段自动打开或关闭太阳能灯。

3.根据需要设置亮度和时间参数，确保符合实际需求。

步骤4：使用1.根据设置的工作模式，使用遥控器或按键来控制太阳能灯的亮度和开关状态。

2.如果选择了自动模式或定时模式，在光线暗下来或预设时间到达时，太阳能灯将自动调节亮度或打开/关闭。

4. 注意事项•在安装和连接过程中，请务必断开电源，以免电击或设备损坏。

•太阳能灯控制器应安装在通风良好、避免阳光直射和雨水浸泡的地方。

•请勿将控制器与高压设备或大电流负载直接连接，以免损坏控制器。

•定期检查电池的电量，并根据需要进行充电或更换。

太阳能太阳能路灯控制器功能说明书路灯控制器功能说明书一,概述太阳能路灯控制器适用于太阳能控制供电系统,尤其适用于独立太阳能路灯系统.控制器能够把太阳能最大限度的提取并存储.包含以下控制功能 :特点如下:1. 提供太阳能输入最大功率跟踪通道 (独立控制)。

. 1路2. 提供光控输出通道 (分时复用端口)。

1路3. 提供时控输出通道 (分时复用端口)。

1路4. 太阳能输入通道反接，反充保护。

5. 输出通道限流，短路保护(包含光控输出,时控输出)。

6. 电池输入反接保护(持续反接不损坏)。

7. 支持24V ，12V 太阳能输入路灯系统，内部自动识别，自动控制。

二,输入输出输入输出接口接口[24V+ 24V-]--------- 电池输入端;电池电压等级：当使用12V 等级太阳能板电池，此端接12V 电池；当使用24V 等级太阳能板电池，此端接12V 电池；[SAR+ SAR-]---------太阳能电压输入端; 输入电压<50V ,输入电流分别对应10A额定输入；20A 额定输入；30A 额定输入。

[OUT- OUT+]---------光控时控复用输出端,输出电流限定为：10A 系统： 连续输出电流10A ， 峰值限流到45A 20A 系统： 连续输出电流20A ， 峰值限流到60A 30A 系统： 连续输出电流30A ， 峰值限流到70ASTATUS ---------状态灯:黄灯灭--------电池电压正常黄灯亮--------电池电压过压黄灯闪亮--------电池电压欠压OUT --------------输出指示灯红灯亮--------光控或时控输出端有输出红灯灭--------输出端关闭ENERGY---------太阳能输入充电指示绿灯闪亮---正在对电池充电绿灯---------电池不充电TIME--------------时控输出定时调整端子有4个拨码开关端子,从左到右对应时间为 8小时,4小时,2小时,1小时; 若多组同时拨到ON 状态,得到的时间是他们对应时间的相加.所以最长定时为15小时,最短1小时注意 :当此拨码开关全OFF 时,表示进入表示进入初始初始初始输出时间输出时间输出时间调试模式调试模式,配合2个指示灯状态来校准状态来校准初始输出初始输出初始输出时间。

hh一ra10sl太阳能路灯控制器说明书摘要：1.产品简介2.产品功能3.安装与使用4.注意事项5.技术参数6.售后服务正文：一、产品简介hh 一ra10sl 太阳能路灯控制器是一款专为太阳能路灯设计的智能控制器，通过先进的技术，实现对太阳能路灯的智能化控制。

该控制器具有防水、防尘、耐高温等特性，适用于各种恶劣环境。

二、产品功能1.智能控制：根据环境光线和时间，自动开启和关闭太阳能路灯，实现无人值守的全天候运行。

2.节能环保：采用高效率的太阳能发电技术，充分利用太阳能资源，降低能耗，减少碳排放。

3.故障保护：当系统出现故障时，控制器将自动断开电源，避免设备因故障运行造成的损失。

4.远程监控：可通过手机APP 或电脑端实时查看太阳能路灯的运行状态，实现远程监控与管理。

三、安装与使用1.安装位置：应选择光照充足、通风良好的地方，避免安装在潮湿、高温、易受腐蚀的环境中。

2.连接线路：将太阳能电池板、蓄电池、LED 路灯等设备与控制器正确连接，注意正负极不要接反。

3.参数设置：通过手机APP 或电脑端设置控制器的工作模式、时间等参数。

四、注意事项1.安装前，请仔细阅读产品说明书，确保正确安装和使用。

2.不要在雨天或潮湿环境中操作控制器，以免损坏设备。

3.控制器非专业人员不得拆卸，以免造成设备损坏。

五、技术参数1.输入电压：DC12V2.输出电流：10A3.工作温度：-20℃~+60℃4.储存温度：-30℃~+70℃5.湿度：5%~95%RH六、售后服务本公司对产品提供一年内免费保修服务，如有任何问题，请随时联系我们。

太阳能LED路灯说明书目录一、产品介绍 (1)二、工作原理 (1)三、产品构造 (2)四、储存及工作环境 (3)五、LED灯具简介 (3)1、LED路灯技术参数 (3)2、LED路灯产品特点 (3)六、安装说明 (4)1、安装前须知事项 (4)2、安装前准备 (4)3、安装操作流程 (5)4、安装顺序 (8)5、安装要点 (9)6、注意事项 (10)七、故障处理 (11)一、产品介绍随着人们生活水平的提高和社会的不断发展，为使赐给大地光明的太阳在夜晚也能为人类照明，太阳能路灯应运而生，它采用优质高效太阳能硅片及钢化玻璃生产的太阳能电池供电，安全、可靠、寿命长。

优化低能耗控制电路、过充、过放保护、自动光度控制，性能可靠，蓄电池容量大，可在连续5～7个阴天正常工作。

高强度、耐高温、耐腐蚀的工程塑料灯罩透光率强，不锈钢结构，美观、坚实，安装、维修方便。

太阳能LED路灯白天利用太阳能电池板将太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。

广泛应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。

二、工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池板白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，当夜幕降临时或灯具周围的光照程度较低时，蓄电池提供电力给LED路灯负载。

太阳能路灯主要由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池埋地箱）、太阳能路灯控制器（包括控制箱）、路灯灯杆（含基础）及辅料线材等几部分构成。

太阳能路灯在晴天利用太阳光照发电，产生电能。

控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。

三、产品构造四、储存及工作环境1、储存要求（1）空气流通，灰尘少；（2）环境温度：-30℃～+60℃；（3）相对湿度低于90%，不易结冰霜；（4）远离腐蚀性物质；（5）如长期闲置，需每月充放电一次。

12V路灯专用型太阳能控制器使用说明书宁波保税区绿光能源科技有限公司Ningbo Free Trade Zone Green Light Energy Tech.Co.,Ltd.12V路灯专用型太阳能控制器使用说明书一.简介：太阳能控制器是太阳能应用系统中的核心，本控制器适用于路灯光伏系统，尤其适合于LED太阳能路灯系统，采用高性能单片机实现智能化控制。

二.特点：�采用按键和数码管配置方式，方便的实现了系统各工作模式间的切换，满足用户的各种需求；�充电方式采用高效的MCT(最大电流跟踪)和高可靠的浮充(PWM方式实现)相结合，不仅充电效率高，且大大延长了蓄电池的使用寿命；�放电采用PWM方式，实现恒流和调功输出，大大节省了光伏系统成本；�采用完善的保护机制，系统运行更安全可靠；�采用指示灯实时显示系统充电、放电、故障等状态。

三．技术参数：型号GLC1205S GLC1210S GLC1215S GLC1220S 额定电压12V额定电流5A10A15A20A 负载保护动作电流6A12A18A24A光伏组件最大充电电流6A12A18A24A 最大开路电压30V浮充电压13.8V空载电流≤13mA温度补偿-4mV/2V/℃充电保护14.6V±0.2V欠压保护10.8V±0.2V退出保护12.4V±0.2V负载过压保护17V负载过压恢复15V放电回路压降≤0.15V开灯模式光控开灯光照度8LUX关灯模式光控+时控关灯光照度16LUX输出方式全功或调功工作温度-20~70℃储藏温度-35~80℃使用海拔(m)≤5000尺寸(mm)138*70*33138*70*33125*97*40.5125*97*40.5指示灯与工作状态：绿灯红灯工作状态备注常亮常亮上电初始化闪烁熄灭空闲常亮熄灭充电熄灭常亮放电熄灭闪烁欠压保护关闭输出常亮闪烁欠压保护但充电关闭输出交替闪烁过充或过载停止检测，2分钟后继续同时闪烁输出过压关闭输出四.安装：1、请按控制器上标注正确连接蓄电池、太阳能电池板和负载请按控制器上标注正确连接蓄电池、太阳能电池板和负载；2、请先连接蓄电池，再接太阳能电池板和负载。

太阳能路灯控制器使用说明书太阳能路灯控制器使用说明书1：产品简介1.1 产品概述太阳能路灯控制器是一种专为太阳能路灯设计的控制装置，具备光控和时间控制功能，能够智能控制路灯的亮灭。

本产品采用优质材料和高效能电路设计，具有高性能和高可靠性。

1.2 产品特点1）支持太阳能发电和蓄电池供电；2）具备光控功能，可根据环境光照自动调节亮度；3）具备时间控制功能，可根据设定的时间段自动开关路灯；4）具备过载保护和短路保护功能，保证产品安全可靠；5）操作简单，设置灵活，使用方便。

2：产品安装2.1 确定安装位置需选择适合的位置安装太阳能路灯控制器，避免阳光直射或被建筑物遮挡，同时应保证有足够的空间容纳控制器。

2.2 安装固定支架选择合适的支架和螺丝固定太阳能路灯控制器，并确保其稳固。

2.3 连接太阳能电池板和蓄电池使用连接线将太阳能电池板和蓄电池连接到控制器的对应接口上，确保连接牢固可靠。

2.4 完成电源接线将控制器的电源线连接至电源供应，并确保电线接线牢固，电源电压稳定。

3：产品使用3.1 开机与关机将电源接通，控制器将自动启动，并显示启动状态。

关闭电源时，控制器将自动关闭。

3.2 光控功能设置在控制器设置菜单中，可设置光控功能，根据环境光照的变化自动调节路灯亮度。

根据实际需求进行灵活设置。

3.3 时间控制功能设置在控制器设置菜单中，可设置时间控制功能，根据设定的时间段自动开启或关闭路灯。

根据实际需求进行灵活设置。

3.4 故障检测与维修若发现路灯控制器有异常或无法正常工作，应先检查电源是否连接正常，电池是否正常充电等。

如问题无法解决，请联系售后服务。

4：附件本文档附带以下附件：1）太阳能路灯控制器安装图纸2）太阳能路灯控制器使用常见问题解答5：法律名词及注释- 光控：光敏电阻控制，根据光照强度控制灯光亮度。

- 时间控制：根据事先设定的时间段自动控制灯光开关。

- 过载保护：过载保护功能指在电路超负荷工作时，自动切断电源以保护设备。

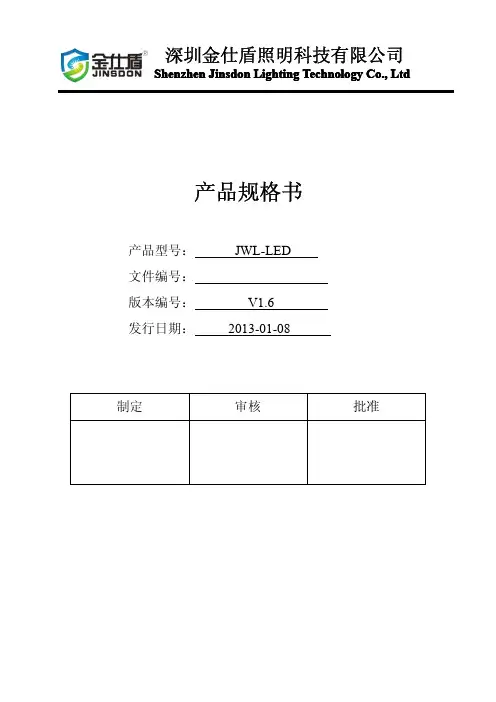

深圳金仕盾照明科技有限公司Shenzhen Jinsdon Lighting Technology Co.,Ltd产品规格书产品型号：JWL-LED文件编号：版本编号：V1.6发行日期：2013-01-08制定审核批准目录1产品规格 (3)1.1产品图片 (3)1.2应用领域 (3)1.3基本参数 (3)1.4产品型号识别 (4)1.5主要特点 (4)1.6详细参数 (5)1.7保护功能 (5)1.8状态指示 (6)1.9工作模式表 (7)1.10尺寸大小 (8)1.11重量 (8)2接线方式 (8)2.1接线和安装 (8)2.2LED负载连接 (9)2.3安装的时候如何判断整个系统是是否正常 (9)2.4如何检测JWL-LED恒流太阳能控制器是否有问题 (10)3典型性能图表 (11)3.1LED串联数目同效率及电流关系图1（电流300mA） (11)3.2LED串联数目同效率及电流关系图2（电流600mA） (11)3.3LED并联数目同效率关系 (12)3.4输出功率比与效率关系 (12)3.5温度同效率及电流的关系 (13)1.1产品图片1.2应用领域◇太阳能LED路灯◇太阳能LED庭院灯1.3基本参数1.蓄电池输入电压：12V/24V2.光电池输入电压：＜55V3.光电池输入功率：≤170W/12V、≤340W/24V4.负载输出电流：30mA～ 1.5A5.最大输出功率：40W/12V；60W/24V6.待机静态功耗：3mA/12V、5mA/24V1.4产品型号识别JWL-LEDJWL：金仕盾防水控制器LED:LED专用控制器1.5主要特点◆内置高精度升压型恒流源，无需另配LED恒流源，单串最多可驱动14颗串联LED，可做5组并联；◆采用先进的Two-Phase Boost电路，保证了其高效率和高可靠性。

◆12V系统时恒流效率高达95%，24V系统效率高达96%；◆可四时段调光（即第一、二、三时段、天亮前开灯），调光时间自由设置；◆可自由调光的功率范围：10%-90%；◆可同时兼容12V系统与24V系统；◆延时开灯时间可调；◆具有过充、过放、电子短路、过载保护、独特的防反接保护；◆自主研制的散热器，散热性能优越，美观、实用。

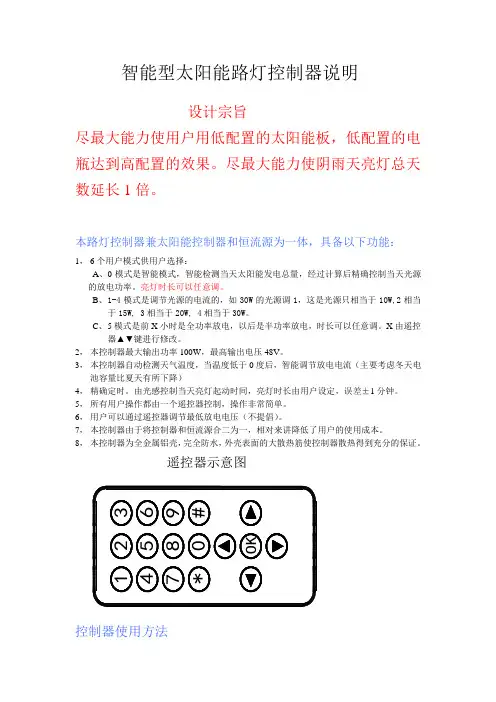

智能型太阳能路灯控制器说明设计宗旨尽最大能力使用户用低配置的太阳能板，低配置的电瓶达到高配置的效果。

尽最大能力使阴雨天亮灯总天数延长1倍。

本路灯控制器兼太阳能控制器和恒流源为一体，具备以下功能：1，6个用户模式供用户选择：A、0模式是智能模式，智能检测当天太阳能发电总量，经过计算后精确控制当天光源的放电功率。

亮灯时长可以任意调。

B、1-4模式是调节光源的电流的，如30W的光源调1，这是光源只相当于10W,2相当于15W, 3相当于20W, 4相当于30W。

C、5模式是前X小时是全功率放电，以后是半功率放电，时长可以任意调。

X由遥控器▲▼键进行修改。

2，本控制器最大输出功率100W，最高输出电压48V。

3，本控制器自动检测天气温度，当温度低于0度后，智能调节放电电流（主要考虑冬天电池容量比夏天有所下降）4，精确定时。

由光感控制当天亮灯起动时间，亮灯时长由用户设定，误差±1分钟。

5，所有用户操作都由一个遥控器控制，操作非常简单。

6，用户可以通过遥控器调节最低放电电压（不提倡）。

7，本控制器由于将控制器和恒流源合二为一，相对来讲降低了用户的使用成本。

8，本控制器为全金属铝壳，完全防水，外壳表面的大散热筋使控制器散热得到充分的保证。

遥控器示意图控制器使用方法控制器出厂为默认的定时16，电流0（0.6A），欠压保护0（10.8）模式，1，亮灯模式修改：用户假如需要修改定亮灯模式的话，请先按遥控器OK键，再按OK旁边的◄►键，分别代表加减，用户可以看到控制器数码管数字在改变，但是不闪动，同时控制器最左边蓝色发光管点亮，代表当前用户正在修改亮灯模式。

数字0代表控制器默认的智能模式；数字5代表前X小时全功率，后面是半功率放电模式；而1到4分别代表用户设定的4档电流模式。

2，亮灯时间修改：用户假如需要修改定时时间的话，请先按遥控器OK键，再按你需要定时的时间，举例定时6小时的话，整个操作过程是这样的，先按OK键，再按6键，这时候你会看控制器上面数码管“6“数字在闪动，闪动4次后数据即被控制器保存，假如用户需要12小时的话，即先按OK键，再连续按1键和2键即可，这时候会看到控制器上面数码管上面”2“数字和数字下角的小点在闪动，同样闪动4次后即被控制器保存。

CMT-H 型太阳能路灯控制器（多时段功率可调带恒流）使用说明书⏹ 主要特点1、使用了双位数字LED 显示及设置，一键式操作即可完成所有设置，使用极其方便直观。

2、可在机调整电流，可在线设置四时段，灵活功率调节系统（10%-90%)可调。

3、本控制器采用了串联式PWM 充电电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM 高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直冲，浮充自动控制方式使用系统由更长的使用寿命。

4、独立的温度检测电路，具有高精度温度补偿。

5、利用蓄电池放电率特性修正准确放电控制。

通过对蓄电池充电、放电电流及温度等大量参数的检测，采用SOC 充电运算法则精确的计算出蓄电池分的充电状态（SOC )，有效地延长蓄电池使用寿命。

6、具有过冲、过放、电子短路、过载保护、独特的防反接保护等全自动控制（蓄电池无防反接保护）、LED 开路负载短路保护；以上保护均不损坏任何部件，不烧保险。

7、直观的LED 发光管指示当前电瓶状态，让用户了解使用状况。

8、所有控制器全部采用工业级芯片（仅对工业级控制器)，能在寒冷，高温，潮湿环境运行自如。

同时使用了晶振定时控制，定时控制精确。

⏹ 显示状态图功能设置选项（十位） 功能模式参数（个位）光电池充电指示灯1 蓄电池状态指示灯2 负载状态指示灯3设置按键安装及使用1、控制器的固定要牢靠，安装孔如图示:外形尺寸: 133×70×27(mm)安装尺寸: 126×50×φ4(mm)2、导线的准备：建议使用多股铜芯绝缘导线。

先确定导线长度，在保证安装位置的情况下，尽可能减少连线长度，以减少点损耗。

按照不大于4Amm²的电流密度选择铜导线截面积，将控制器一侧的接线头剥去5mm的绝缘。

3、接线顺序：蓄电池线→设置好LED工作电流→负载线→太阳能板线蓄电池连接：将蓄电池线接入控制器输入端，注意＋，－极,不要反接，也不能短路（正负极碰在一起）如果连接正确，蓄电池指示灯应亮。

智能型太阳能路灯控制器说明设计宗旨尽最大能力使用户用低配置的太阳能板，低配置的电瓶达到高配置的效果。

尽最大能力使阴雨天亮灯总天数延长1倍。

本路灯控制器兼太阳能控制器和恒流源为一体，具备以下功能：1，6个用户模式供用户选择：A、0模式是智能模式，智能检测当天太阳能发电总量，经过计算后精确控制当天光源的放电功率。

亮灯时长可以任意调。

B、1-4模式是调节光源的电流的，如30W的光源调1，这是光源只相当于10W,2相当于15W, 3相当于20W, 4相当于30W。

C、5模式是前X小时是全功率放电，以后是半功率放电，时长可以任意调。

X由遥控器▲▼键进行修改。

2，本控制器最大输出功率100W，最高输出电压48V。

3，本控制器自动检测天气温度，当温度低于0度后，智能调节放电电流（主要考虑冬天电池容量比夏天有所下降）4，精确定时。

由光感控制当天亮灯起动时间，亮灯时长由用户设定，误差±1分钟。

5，所有用户操作都由一个遥控器控制，操作非常简单。

6，用户可以通过遥控器调节最低放电电压（不提倡）。

7，本控制器由于将控制器和恒流源合二为一，相对来讲降低了用户的使用成本。

8，本控制器为全金属铝壳，完全防水，外壳表面的大散热筋使控制器散热得到充分的保证。

遥控器示意图控制器使用方法控制器出厂为默认的定时16，电流0（0.6A），欠压保护0（10.8）模式，1，亮灯模式修改：用户假如需要修改定亮灯模式的话，请先按遥控器OK键，再按OK旁边的◄►键，分别代表加减，用户可以看到控制器数码管数字在改变，但是不闪动，同时控制器最左边蓝色发光管点亮，代表当前用户正在修改亮灯模式。

数字0代表控制器默认的智能模式；数字5代表前X小时全功率，后面是半功率放电模式；而1到4分别代表用户设定的4档电流模式。

2，亮灯时间修改：用户假如需要修改定时时间的话，请先按遥控器OK键，再按你需要定时的时间，举例定时6小时的话，整个操作过程是这样的，先按OK键，再按6键，这时候你会看控制器上面数码管“6“数字在闪动，闪动4次后数据即被控制器保存，假如用户需要12小时的话，即先按OK键，再连续按1键和2键即可，这时候会看到控制器上面数码管上面”2“数字和数字下角的小点在闪动，同样闪动4次后即被控制器保存。

old-1998太阳能路灯6500k说明书
一、产品介绍
1.1 产品名称：Old-1998太阳能路灯 6500k
1.2 产品特点：采用高效LED作为光源，太阳能电池板供电，绿色环保，经济节能，安装方便，适用于路灯、广场、花园等户外场所照明。

二、产品参数
2.1 光源功率：30W/60W/90W/120W 可选
2.2 光通量：≥150Lm/W
2.3 电池容量：12V/150 - 200AH（银铝镉电池）
2.4 充电时间：晴天充满约7个小时
2.5 光控+时间控：光控：太阳能板充满电流自动光控亮起，自动照明时间为8-9小时（定时关闭）。

三、安装方法
3.1 大型太阳能路灯安装前，应选好合适的位置，根据光源安装高度和灯光的照射范围，选择适当的安装位置，确定灯柱尺寸，挖好基础坑，安装墩座，安装灯座。

3.2 安装太阳能电池板：电池板应安装在光照条件最好的方向，安装前要先确定好方向和倾角；
3.3 安装电池箱：将太阳能电池板与太阳能电池箱通过PV特种电缆连接。

3.4 安装控制器：控制器作为太阳能路灯的心脏，控制着灯光的开启和关闭。

四、注意事项
4.1 安装前请认真阅读使用说明书；
4.2 操作人员必须有太阳能路灯安装和维护经验，熟悉产品性能；
4.3 太阳能路灯使用中，应避免强烈碰撞和震动，以免影响使用效果和寿命；
4.4 太阳能路灯使用中，应注意防火、防雷，定期检查电源线路，电池电量、控制器、光源等状况。

以上就是Old-1998太阳能路灯6500k的说明书，希望对您有所帮助。

异型管道路灯欧式道路灯仿古道路灯现代道路灯LED道路灯港口码头道路灯立交桥道路灯收费站道路灯体育场道路灯堆场道路灯学校道路灯工厂道路灯货场道路灯医院道路灯市政道路道路灯行人道路灯公园道路灯旅游景区道路灯饭店周边道路灯娱乐场所道路灯广场道路灯农家乐道路灯采摘园道路灯防爆道路灯博物馆道路灯北京太阳能路灯北京道路灯北京监控杆生产厂家荣盛鼎业监控杆荣盛鼎业多功能红外监控杆道路灯DLD-1001产品说明：适用场所：道路、街区、厂矿、公共场所等. 技术参数：压铸铝灯体,高纯铝反射器,防护等级IP65；热镀锌喷塑钢杆,不锈钢紧固件；适用光源150w-400w；适合高度5-12米. 特别说明：1、基础预埋需按本厂要求制作；打开电器箱门需用专用扳手；安装时必须保证灯体安全接地.2、我公司可以根据用户提供的任意图片及参数,加工各种道路灯. 规格：高6-10米颜色：自定义材质：铁制品特点：经内外热浸锌处理,表面喷涂氟碳漆；灯具特点：灯壳由挤压铝型材和压铸件组合而成；灯罩为钢化玻璃罩耐高温,反射光度好.适配光源：70W-400W 高压钠灯/金卤灯或高功率节能灯. 适用场所：街道、公园、广场、学校、小区道路等、城市主杆道.北京太阳能路灯太阳能路灯太阳能电池板风力发电机组太阳能电池组件光伏发电系统太阳能路灯LED光源太阳能LED庭院灯异型管太阳能路灯欧式太阳能路灯仿古太阳能路灯现代太阳能路灯太阳能路灯太阳能道路灯太阳能路灯厂家荣盛鼎业专业生产太阳能路灯批发太阳能路灯批发太阳能板产品说明：本厂专业生产太阳能路灯,是专业设计、生产、销售、批发太阳能路灯一体的厂家,承接各类太阳能路灯工程,欢迎各界人士对太阳能路灯来图来样订造.产品特点：不用接入电源,也没有钨丝,凭着一块太阳能板、一组LED灯珠,外加一块蓄能电池和一个智能控制器;白天晒太阳晚上放光明;阴雨天也能吸收太阳能;至少可节约85%的电能;LED：半导体照明.太阳能路灯适用范围：休闲广场、校园、风景区、生活小区、商业街、公园、避难所、高山、文明古迹之处等. 太阳能极大小:w 工作时间:小时蓄电池大小:安时阴雨天:天灯泡大小:w 控制功能:光控+时控LED庭院灯庭院灯价格庭院灯厂家北京庭院灯庭院灯铸铝庭院灯太阳能庭院灯中式庭院灯欧式庭院灯现代庭院灯仿古庭院灯城市道路庭院灯小区道路庭院灯工业园区庭院灯景观亮化庭院灯旅游景区庭院灯公园庭院绿化带灯北京荣盛鼎业草坪灯北京道路灯荣盛鼎业生产灯杆灯具北京监控杆多功能监控杆北京太阳能LED灯源产品说明：照明灯具的一种,主要应用于城市道路,小区道路,工业园区,景观亮化,旅游景区,公园庭院,绿化带,广场灯照明及亮化装饰.庭院灯可显着改善居住环境提高居民生活质量.白天庭院灯具有点缀城市风景；夜晚庭院灯具既能提供必要的照明及至生活便利,增加居民安全感,又能突显城市亮点,演绎亮丽风格.现代庭院照明灯具不但提供良好的照明,而且还要用照明展现建筑物自身的特点和独特风格,并与环境协调一致.配用光源：节能灯、高压钠灯电源参数：220V±10V/50Hz-60Hz灯具灯头：铁制品灯具或不易碎灯罩,E27陶瓷灯头安装高度：3米～米材料参数：铁制品内外热镀锌处理,灯体表面喷优质户外氟碳漆产品特点：设计独特、安装方便、装饰性强、节能环保使用场所：公园、别墅、步行街、住宅、小区等场所中式铸铝庭院灯欧式铸铝庭院灯现代铸铝庭院灯仿古铸铝庭院灯城市道路铸铝庭院灯小区道路铸铝庭院灯工业园区铸铝庭院灯景观亮化铸铝庭院灯旅游景区铸铝庭院灯公园庭院绿化带灯产品说明：特点：灯体为全铝沙铸压形,造型美观、耐用,做工精细,灯罩采用进口PMYLA材料,透光好,光线柔和,光源采用高亮度节能灯,集装饰与实用于一体.应用：园林、广场、公园、小区等照明.高杆灯休闲广场高杆灯校园高杆灯风景区高杆灯生活小区高杆灯商业街高杆灯公园高杆灯球场高杆灯网球场高杆灯北京路灯北京监控杆北京太阳能路灯荣盛鼎业监控杆荣盛鼎业专业生产各种多功能灯杆灯具产品说明：一般指15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置.它由灯头、内部灯具电气、杆体及基础部分组成.高杆灯的使用范围：城市广场、车站、码头、货场,公路,体育场、立交桥.一般可分为升降式和非升降式.中华灯生产厂家 LED中华灯节能中华灯中华灯广场中华灯道路中华灯中华灯广场中华灯道路中华灯中华灯生产厂家中华灯价格中华灯尺寸加工中华灯定做中华灯中华灯供应北京太阳能路灯北京道路灯北京监控杆生产厂家产品说明：中华灯外观大方,一般有多个光源,大方得体,照明度高,景观效果好,是传统式的代表系列之一.灯罩为压克力罩PC或者是进口PNNA有机材料,底座一般为铝制或者是铁制.灯杆一般为Q235钢材卷制而成,紧固件螺钉、螺母为不锈钢外露.产品用途：光源：高瓦数节能灯或高压纳灯、金卤灯,照射角度大,范围广,透雾性强,照度均匀,寿命长达50000小时,能满足中华灯分散照明要求适用范围：中华灯适用市政工程、园林亮化工程和电力局、开发区、别墅区、广场等户外路灯照明工程.球场灯广场球场灯高杆球场灯球场专用灯专业设计球场灯生产球场灯销售球场灯批发球场灯球场灯来图来样订造承接各类球场灯工程产品说明：球场灯—特点：造型美观,具有很强的装饰性.照明面积大, 照明效果好,光源集中,光照均匀,眩光小,易于控制、维修.电动升降操作方便,灯盘升至工作位置后,能将灯盘自动脱、挂钩、钢丝绳卸荷.照明控制分有手控、光控、时间控制和微电脑控制.球场灯—材料说明：灯杆为优质Q235钢板经模压成型为棱锥型插接式刚杆,经热镀锌防腐处理.灯盘骨架采用优质型刚制成,经热镀锌处理.球场灯—标准：电器箱防护等级：IP23灯具防护等级：IP54景观灯专家景观灯品牌 LED景观灯景观灯种类景观灯外形景观灯图片景观灯厂家中华景观灯景观灯北京景观灯广场景观灯园林景观灯景观灯公园景观灯公共绿地景观灯小区景观灯产品说明：景观艺术灯是现代景观中不可缺少的部分.它不仅自身具有较高的观赏性,还强调艺术的景观与景区历史文化、周围环境的协调统一.景观艺术灯利用不同的造型、相异的光色与亮度来造景.例如红色光的灯笼造型景观灯为广场带来一片喜庆气氛,绿色椰树灯在池边立出一派热带风情.景观灯适用于广场、居住区、公共绿地等景观场所.使用中要注意不要过多过杂,以免喧宾夺主,使景观显得杂乱浮华.LED太阳能庭院灯庭院灯价格庭院灯厂家北京庭院灯庭院灯铸铝太阳能庭院灯太阳能庭院灯中式太阳能庭院灯欧式太阳能庭院灯现代太阳能庭院灯仿古太阳能庭院灯城市道路太阳能庭院灯小区道路太阳能庭院灯工业园区太阳能庭院灯景观亮化太阳能庭院灯旅游景区太阳能庭院灯公园庭院绿化带灯产品说明：太阳能庭院灯以太阳光为能源,主要由白天充电、晚上使用,无需复杂昂贵的管线铺设,可任意调整灯具的布局,安全节能无污染,充电及开/关过程采用智能控制,光控自动开关,无需人工操作,工作稳定可靠,节省电费,免维护.产品参数：主体材料：灯杆为全钢结构、整体热镀锌/喷塑处理太阳能电池组件：晶体硅15-80WP按负载配置系统工作电压：直流12V—24V控制器：太阳能灯具专用控制器,光控+时控储能电池：全封闭免维护铅酸蓄电池15V20Ah—80Ah光源类型：节能高功率集成LED,稀土高效节能灯防护等级：IP65使用温度：-30度至70度,抗风力≥150Km/h照明时间：根据需要调节灯杆高度：根据需要制作阴雨天保证：可连续工作4~5个阴雨天区域/季节不同有差异可按要求制作适用范围：城市道路、商住小区、公园、旅游景区、广场等照明及装饰.也可根据用户需要将上述地方的市电照明系统改造成太阳能照明系统.草坪灯太阳能草坪灯草坪灯批发商供应商和制造商内含丰富的草坪灯公园草坪灯花园草坪灯别墅草坪灯步行街草坪灯广场草坪灯北京草坪灯仿古草坪灯小区绿化带草坪灯北京荣盛鼎业草坪灯北京道路灯荣盛鼎业生产灯杆灯具产品说明：草坪灯是用于草坪周边的照明设施,也是重要的景观设施.它以其独特的设计、柔和的灯光为城市绿地景观增添了安全与美丽,且安装方便、装饰性强.适用范围：公园、花园别墅等的草坪周边及步行街、步行街、广场等场所.使用36W或70W金卤灯钠灯,间距在6～10米为宜. 还有一些草坪灯制成了别致的小动物或者植物等仿真造型,置于草坪中,仿佛雕塑一样美观.你好,我知道的一家是北京的,专业生产监控杆,道路灯,太阳能路灯,庭院灯灯灯具的,她有自己的厂子,我去过他们的厂子,很专业,承接各种大型项目工程.公司是北京荣盛鼎业照明科技,网址是,他家网站上有很多种灯具的样品,价格很公道基本是出产价格,制作速度快,质量很好.电话是0.摄像监控立杆道路监控杆电子监控杆锥形监控杆八角监控立杆短臂监控杆单臂摄像机杆双臂摄像机立杆挑臂立杆多臂监控杆卡口摄像机监控立杆电子监察摄像机立杆锥形监控立杆变径监控杆大小头立杆. 镀锌立杆球机监控杆北京太阳能路灯北京道路灯北京监控杆生产厂家荣盛鼎业监控杆荣盛鼎业多功能红外监控杆该监控杆采用优质低碳钢Q235A焊接制成,表面采用内外热侵镀锌防腐,表层静电喷塑处理,使用寿命达20年以上.技术指标◎防护等级：IP65◎适用高度：3M-10M◎杆体为钢件,经热镀锌,表面静电喷涂LED路灯头技术日趋成熟,大功率LED光源功效已经达到100LM/W以上,这使得城市路灯头照明节能改造成为可能.LED路灯头,特别是大功率LED路灯头,正以迅猛的速度冲击传统的路灯头市场.LED路灯头的标准一般是路面照度均匀度uniformity of road surfaceilluminance的平均照度.光斑比值1：2,符合道路照度.实际1/2中心光斑达到25LUX,1/4中心光强达到 15LUX,16米远的最低光强4LUX,重叠光强约6LUX.目前市场路灯头透镜材料为改良光学材料,透过率≥93％,耐温-38－+90度,抗UV紫外线`黄化率30000小时无变化等特点.它在新型城市照明中有非常好的应用前景.。

表示灯“亮” 表示灯“灭” 表示灯“闪” 多功能太阳能路灯控制器HYX 系列使用说明书 感谢您使用本公司产品，使用本产品之前，请您详细阅读使用说明书 产品介绍 ★本系例产品自动识别12V 和24V 的系统电压 ★充电、放电、电量通过LED 灯显示，负载（电量）指示灯在欠压时会提前示警 ★具有强充、均衡充和浮充三段式串联PWM 充电方式 ★具有全面的电子保护功能：过充过放、过载、短路、接反等 ★具有TVS 防雷保护，无跳线设计，可提高系统的可靠性、耐用性 ★参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在 芯片内部，掉电后不丢失，使系统工作更可靠。

★所有控制全部采用工业级芯片和精密元器件，铝壳和灌封胶结合能在寒冷、高温、有水的环境正常运行 ， 产品安装及图解 本产品应与蓄电池安装在同一处，保证产品与蓄电池的联线不超过1米，便于精确检测蓄电池的电压和环境温度，调节充电状态。

注意事项： 1、本产品采用太阳能板、蓄电池、负载共正极，在接线时请把太阳能板、蓄电池、负载的正极接在一起 2、在室外作业连接太阳能电池板时，请先把太阳能电池板遮盖住后，再连接。

3、只有当与蓄电池连接后并自检正常，方可接太阳能电池板和负载，若自检出现异常，请先确定接线是否正确 系统接地 在控制器内部，正极是连接在一起的，因此电压一样，如果需要系统接地，只允许正极接地。

如果控制器使用在汽车等交通工具上，蓄电池的负极通常接在底盘上，因此必须保证负载和太阳能电池板不能与车体有任何电路接触，否则充电、放电保护和电子保险就会启动保护功能。

系统电压 HYX 控制器自动识别12V 和24V 系统电压。

在启动时，检测到蓄电池的电压超过20V ，将识别为24V 系统。

如启动时，检测到蓄电池电压不在正常工作范围（大约12V-15.5V或者24V-31V ），控制器的红色指示灯将亮起示警，详见故障排除方法。

使用注意 蓄电池经常性被充满非常重要，（至少一个月一次），否则蓄电池将永久损坏。

太阳能LED路灯产品说明书一、产品概述太阳能 LED 路灯是一种以太阳能为能源，采用 LED 作为光源的新型路灯。

它具有节能、环保、安装方便、维护成本低等优点，广泛应用于城市道路、乡村道路、工业园区、广场等场所。

二、产品特点1、节能环保太阳能LED 路灯利用太阳能转化为电能进行照明，无需外接电源，不消耗传统能源，无污染，无排放。

LED 光源具有高效节能的特点，相比传统路灯可节能 50%以上。

2、长寿命LED 光源的使用寿命可达 50000 小时以上，大大降低了路灯的维护成本和更换频率。

太阳能电池板的使用寿命也可达 25 年以上。

3、亮度高采用高品质的 LED 芯片，发光效率高，亮度均匀，能够提供良好的照明效果，保障行人和车辆的安全通行。

4、智能控制配备智能控制器，可以根据环境光线自动调节亮度，实现节能和延长灯具使用寿命的目的。

还具有过充、过放保护功能，确保电池的使用寿命和安全性。

5、安装简便无需铺设电缆，安装时只需将路灯基础固定在地面上，连接好太阳能电池板和灯具即可，节省了安装成本和时间。

6、抗风抗压灯杆采用优质钢材制作，经过热镀锌和喷塑处理，具有良好的抗风抗压能力，能够适应各种恶劣的天气条件。

三、技术参数1、太阳能电池板类型：单晶硅/多晶硅功率：＿____W转换效率：＿____%使用寿命：＿____年2、蓄电池类型：铅酸蓄电池/锂电池容量：＿____Ah放电深度：＿____%使用寿命：＿____年3、 LED 灯具功率：＿____W光通量：＿____lm色温：＿____K显色指数：＿____4、控制器类型：智能控制器功能：过充保护、过放保护、光控+时控5、灯杆高度：＿____m材质：Q235 钢材表面处理：热镀锌+喷塑四、工作原理白天，太阳能电池板将太阳能转化为电能，并通过控制器存储在蓄电池中。

晚上，控制器自动检测环境光线，当光线变暗时，控制器控制蓄电池向 LED 灯具供电，实现照明功能。

当蓄电池电量不足时，控制器会自动关闭灯具，以保护蓄电池。
