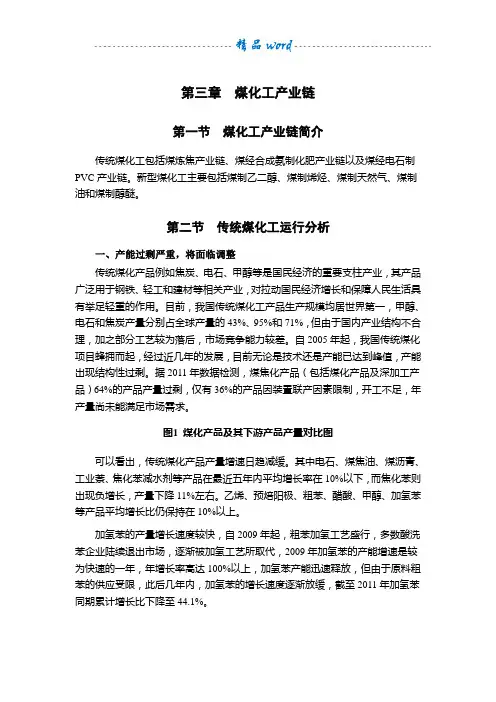

第三章煤化工产业链第一节煤化工产业链简介传统煤化工包括煤炼焦产业链、煤经合成氨制化肥产业链以及煤经电石制PVC产业链。
新型煤化工主要包括煤制乙二醇、煤制烯烃、煤制天然气、煤制油和煤制醇醚。
第二节传统煤化工运行分析一、产能过剩严重，将面临调整传统煤化产品例如焦炭、电石、甲醇等是国民经济的重要支柱产业，其产品广泛用于钢铁、轻工和建材等相关产业，对拉动国民经济增长和保障人民生活具有举足轻重的作用。
目前，我国传统煤化工产品生产规模均居世界第一，甲醇、电石和焦炭产量分别占全球产量的43%、95%和71%，但由于国内产业结构不合理，加之部分工艺较为落后，市场竞争能力较差。
自2005年起，我国传统煤化项目蜂拥而起，经过近几年的发展，目前无论是技术还是产能已达到峰值，产能出现结构性过剩。
据2011年数据检测，煤焦化产品（包括煤化产品及深加工产品）64%的产品产量过剩，仅有36%的产品因装置联产因素限制，开工不足，年产量尚未能满足市场需求。
图1煤化产品及其下游产品产量对比图可以看出，传统煤化产品产量增速日趋减缓。
其中电石、煤焦油、煤沥青、工业萘、焦化苯减水剂等产品在最近五年内平均增长率在10%以下，而焦化苯则出现负增长，产量下降11%左右。
乙烯、预焙阳极、粗苯、醋酸、甲醇、加氢苯等产品平均增长比仍保持在10%以上。
加氢苯的产量增长速度较快，自2009年起，粗苯加氢工艺盛行，多数酸洗苯企业陆续退出市场，逐渐被加氢工艺所取代，2009年加氢苯的产能增速是较为快速的一年，年增长率高达100%以上，加氢苯产能迅速释放，但由于原料粗苯的供应受限，此后几年内，加氢苯的增长速度逐渐放缓，截至2011年加氢苯同期累计增长比下降至44.1%。
二、传统煤化工面临三大挑战由于存在能耗高、污染重、规模小、工艺技术落后等局限，其发展正面临着原料供应、环境保护、新兴产业冲击等三个方面的挑战。
能否有效解决这些难题，将决定传统煤化工产业未来的命运。
煤化工产业链煤化工产业链示意图如下：合成气合成氨甲醇丁辛醇脲醛碳酸二甲酯醋酸酯mtbedop/DOA三聚氰胺酚醛、脲醛、缩醛树脂碳酸二苯酯醋酸乙烯酯汽油添加剂PVC树脂、合成橡胶、油漆和其他三聚氰胺树脂包装、汽车、粘合剂、家具、模具和其他PC尼龙、纺织和造纸餐具、装饰、涂料、，涂料等光盘、汽车、医疗设备等三聚氰酸涂料、医药粘合剂、饲料等1第一章甲醇制甲醛在过量空气(甲醇蒸汽浓度控制在爆炸区下限，7％以下)条件下，甲醇气直接与空气混合在金属氧化物型催化剂上进行氧化反应，催化剂以fe：o，一moo系最为常见，故称“铁钼法”，亦称“空气过量法”。
一、工艺参数反应温度反应压力吨醛耗甲醇副产蒸汽压力250-350度0.1mpa0.423吨2.5mpa二、化学反应方程式2ch3oh＋o2=====2hcho＋2h2o三、工艺流程图新鲜空气释放空气甲醇废蒸汽反向传热油吸收蒸汽热应从锅炉给水锅炉发电机塔锅炉产品甲醛中收集四、应用木材工业它用于脲醛树脂和酚醛树脂的生产。
它是由甲醛和尿素按一定的摩尔比混合而成成脲醛树脂。
由甲醛与苯酚按一定摩尔比混合进行反应生成酚醛树脂。
甲醛在木材加工业中不可替代的位置正在被mdi胶取代。
纺织产业甲醛在纺织工业中的应用服装在树酯整理的过程中都要涉及甲醛的使用。
服装的面料生产，为了达到防皱、防缩、阻燃等作用，或为了保持印花、染色的耐久性，或为了改善手感，就需在助剂中添加甲醛。
用甲醛印染助剂比较多的是纯棉纺织品，因为纯棉纺织品容易起皱，使用含甲醛的助剂能提高棉布的硬挺度。
含有甲醛的纺织品，在人们穿着和使用过程中，会逐渐释出游离甲醛，通过人体呼吸道及皮肤接触引发呼吸道炎症和皮肤炎症，还会对眼睛产生刺激。
甲醛能引发过敏，还可诱发癌症。
厂家使用含甲醛的染色助剂，特别是一些生产厂为降低成本，使用甲醛含量极高的廉价助剂，对人体十分有害。
防腐溶液二甲醛是由（即甲醛亚硫酸氢钠）在60℃以上分解释放出的一种物质，它无色，有刺激气味，易溶于水。
化工产业链图谱（一）石油化工产业链（二）氯碱化工循环经济产业链（三）煤化工产业链化工产业龙头企业和招商项目根据省委经济工作会、对外开放会等会议精神要求，为进一步推动全市经济又好又快发展，我市将继续加大招商引资工作力度，提高招商引资的质量和水平，为此结合我市产业特点和优势，并对全国500强化工企业进行了初步筛选，现将情况报告如下：一、龙头企业（一）石油化工企业借助我市化工产业园的集聚优势，充分利用洛阳石化的原料、技术、人才优势，大力开展产业招商活动，延伸石化产业链条，重点发展精细化工、橡塑加工、化纤及新材料加工产业，着力构建循环经济产业链，形成产业结构特征明显、化工企业高度集聚、比较优势突出的国内一流化工园区。
1、中国石化仪征化纤股份有限公司中国石化仪征化纤股份有限公司是中国最大的现代化化纤和化纤原料生产基地之一，是世界第六大聚酯生产商。
主要从事生产及销售聚酯切片和涤纶纤维业务，并生产聚酯原料精对苯二甲酸（“PTA”），经营范围包括化纤及化工产品的生产及销售，原辅材料与纺织机械的生产，纺织技术开发，自产产品运输及技术服务。
规划：“十二五”期间，优化原料采购，努力提升盈利能力，继续扩大PTA生产规模，生产差别化纤，将继续推进10 万吨/年1，4- 丁二醇项目的建设，做好高性能聚乙烯纤维二期项目的启动工作；抓紧完善100 吨/年对位芳纶项目，努力实现长周期稳定运行，提高产品质量，并争取尽快启动千吨级芳纶项目建设。
布局：“十二五”期间，公司在北京、上海、安徽、河南、湖北、浙江等地建设石化生产基地。
董事长：卢立勇地址：江苏省扬州市仪征市真州路22号电话：5联系途径：通过洛阳石化与该企业对接。
2、中国蓝星集团中国蓝星是一家以化工新材料及特种化学品为主导的化工企业，自创立以来，蓝星依靠不断的创新和并购取得了飞速发展，成为中国最成功的化工企业之一。
目前蓝星在全球拥有45个工厂和17家科研机构，业务遍及150个国家和地区，2010年销售收入达456亿元，是中国有机硅、双酚A、特种环氧树脂、彩色显影剂、PPE工程塑料的最大生产商。

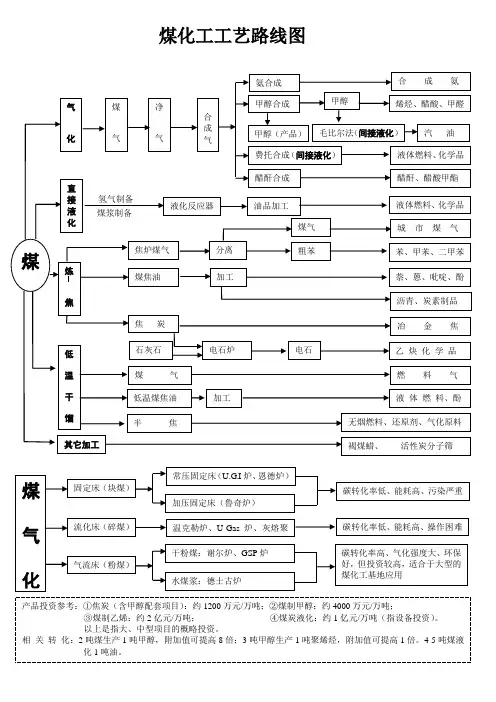

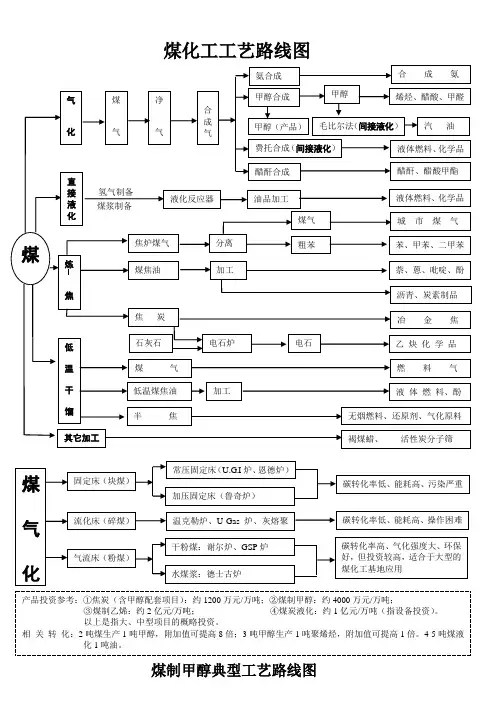

煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）、主反应:CＯ+２H2=CH3OH+１02.5KＪ/mｏｌ(２)、副反应2ＣO+４H2=CH3ＯCH３+Ｈ2O+200.2 KJ/molCO+3H2＝CH４＋H２O+1１5.6 KJ/ｍol4C O+8H２=C4H9O H+3H2O＋49．６２KＪ/m o lC O2+H２=ＣO+H2O－42．9K J/m o l2、甲醇合成气要求氢碳比ｆ=(H2—CＯ2)/(CO＋CO2)≈2.0５~2．1０,由于煤炭气化所得到的水煤气CＯ含量较高,H２含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成,以达到甲醇合成气的要求。
3、CO变换反应CＯ+H2O（g)=C O２+H2（放热反应）4、水煤气组分与甲醇合成气组分对比天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式:CＨ4+H2Ｏ＝C H３O H+Ｈ2２、甲醇合成气要求氢碳比f=(Ｈ2-CO2）／(CO+CO２)≈2.05~2。
１0,由于天然气甲烷含量较高,因此要对天然气进行蒸汽转化，生成以H2、CＯ和CO2位主要成分的转化气。
由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量,使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求.3、蒸汽转化反应C H４+H2O(g)=ＣO+H2（强吸热反应)4、纯氧部分氧化反应2CH4+O2＝2CO＋4Ｈ2+35.６ｋJ／ｍolCH4+O2=CO2＋2H2+109.45 kJ／moｌCH4+O２＝CＯ2+H2O＋８０２。
3 kJ／ｍol5、天然气组分与甲醇合成气组分对比石油化工、煤炭化工产品方案对比(生产烯烃）以天然气（或煤气)为原料的MT Ｏ技术流程以天然气(或煤炭)为原料的MTP 技术流程水煤炭直接液化工艺流程简图。
煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）、主反应：C O+2H2=C H3O H+102.5K J/m o l（2）、副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molC O+3H2=C H4+H2O+115.6K J/m o l4C O+8H2=C4H9O H+3H2O+49.62K J/m o lC O2+H2=C O+H2O-42.9K J/m o l2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。
3、CO变换反应C O+H2O(g)=C O2+H2（放热反应）4、水煤气组分与甲醇合成气组分对比天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：C H4+H2O=C H3O H+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。
由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。
3、蒸汽转化反应C H4+H2O(g)=C O+H2（强吸热反应）4、纯氧部分氧化反应2C H4+O2=2C O+4H2+35.6k J/m o lC H4+O2=C O2+2H2+109.45k J/m o lC H4+O2=C O2+H2O+802.3k J/m o l5、天然气组分与甲醇合成气组分对比石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO技术流程以天然气（或煤炭）为原料的MTP技术流程水煤炭直接液化工艺流程简图。
煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）、主反应：C O+2H2=C H3O H+102.5K J/m o l（2）、副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molC O+3H2=C H4+H2O+115.6K J/m o l4C O+8H2=C4H9O H+3H2O+49.62K J/m o lC O2+H2=C O+H2O-42.9K J/m o l2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。
3、CO变换反应C O+H2O(g)=C O2+H2（放热反应）4、水煤气组分与甲醇合成气组分对比天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：C H4+H2O=C H3O H+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。
由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。
3、蒸汽转化反应C H4+H2O(g)=C O+H2（强吸热反应）4、纯氧部分氧化反应2C H4+O2=2C O+4H2+35.6k J/m o lC H4+O2=C O2+2H2+109.45k J/m o lC H4+O2=C O2+H2O+802.3k J/m o l5、天然气组分与甲醇合成气组分对比石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO 技术流程水以天然气（或煤炭）为原料的MTP 技术流程煤炭直接液化工艺流程简图NEDOL直接液化工艺流程。
