MIDAS例题---连续梁要点

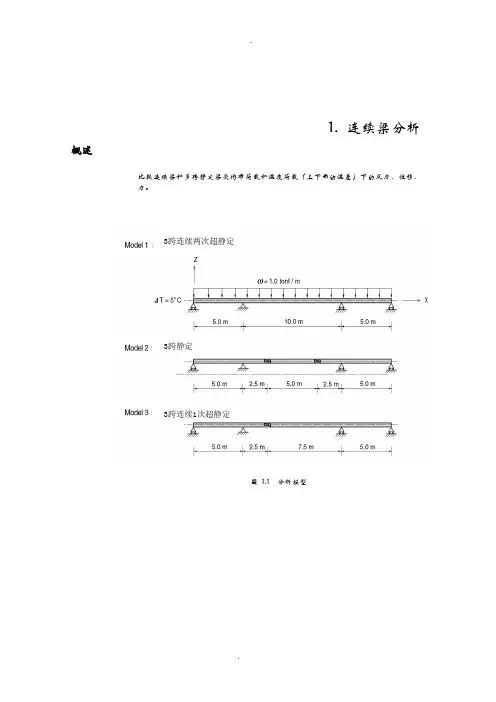

1. 连续梁分析概述比较连续梁和多跨静定梁受均布荷载和温度荷载（上下面的温差）下的反力、位移、力。

3跨连续两次超静定3跨静定3跨连续1次超静定图1.1 分析模型➢材料钢材: Grade3➢截面数值: 箱形截面400×200×12 mm➢荷载1. 均布荷载: 1.0 tonf/m2. 温度荷载: ΔT = 5 ℃(上下面的温度差)设定基本环境打开新文件，以‘连续梁分析.mgb’为名存档。

单位体系设定为‘m’和‘tonf’。

文件/ 新文件文件/ 存档(连续梁分析)工具/ 单位体系长度> m; 力> tonf图1.2 设定单位体系设定结构类型为X-Z 平面。

模型/ 结构类型结构类型> X-Z 平面↵设定材料以及截面材料选择钢材GB（S）（中国标准规格），定义截面。

模型/ 材料和截面特性/ 材料名称( Grade3)设计类型> 钢材规> GB(S); 数据库> Grade3 ↵模型/ 材料和截面特性/ 截面截面数据截面号( 1 ); 截面形状> 箱形截面;用户：如图输入; 名称> 400×200×12 ↵选择“数据库”中的任意材料，材料的基本特性值（弹性模量、泊松比、线膨胀系数、容重）将自动输出。

图 1.3 定义材料图1.4 定义截面建立节点和单元为了生成连续梁单元，首先输入节点。

正面,捕捉点 (关), 捕捉轴线 (关) 捕捉节点 (开),捕捉单元 (开),自动对齐模型 / 节点 / 建立节点坐标 ( x, y, z ) ( 0, 0, 0 )图 1.5 建立节点参照用户手册的“输入单元时主要考虑事项”用扩展单元功能来建立连续梁。

模型/ 单元/ 扩展单元全选扩展类型> 节点 线单元单元属性> 单元类型> 梁单元材料> 1:Grade3; 截面> 1: 400*200*12; Beta 角( 0 )生成形式> 复制和移动; 复制和移动> 任意间距方向> x ; 间距( 35/3, 810/8, 35/3 )图1.6 建立单元X Z输入梁单元. 关于梁单元的详细事项参照在线帮助的“单元类型”的“梁单元”部分输入边界条件3维空间的节点有6个自由度(Dx, Dy, Dz, Rx, Ry, Rz)。
