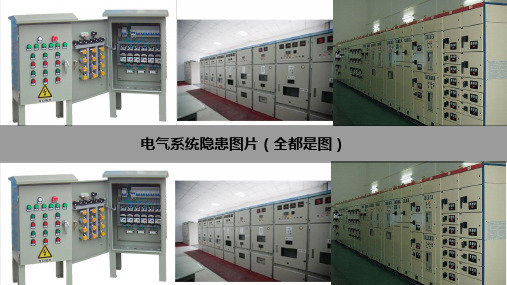

配电室常见隐患图文

配电室爆炸恐怖一幕，3人瞬间变渣(附配电室常见隐患图片)见过电老虎触电伤人的，没见过电老虎爆炸更伤人，以下视频是3名电器检修工正在检修配电室，很可能是电容柜爆炸，3人瞬间粉身碎骨！该视频仅警示各位弟兄姐妹，特别是电工师傅和安全人，不要随便乱动配电箱尤其是电容柜内的开关，后果真的很恐怖！1配电室未设置警示标志。

援引依据：GB 2894—2008 《安全标志及其使用导则》具体条款：4.2.3 警告标志（当心触电）隐患危害：易导致非配电室管理人员误入，引起人身伤害等意外事故的发生。

2开关柜操作地面未铺设绝缘胶垫。

援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.3 变配电室变压器、高压开关柜、低压开关柜操作面地面应铺设绝缘胶垫。

隐患危害：易导致操作、维修人员在施工过程中接地从而发生触电事故。

3配电室出入口无挡板。

援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.6 变配电室出入口应设置不高于400mm的挡板。

隐患危害：当遭遇内涝情况时，挡板能够很好的防止水流进入配电室。

同时，挡板也能很好的隔绝老鼠等小动物的进入，避免动物啃咬造成的漏电和短路事故。

4配电室的门开启方向错误，且材质不符合防火要求。

援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.8.1 变配电室出入口的两个门应为防火门，金属门或者包铁皮们应做保护接地，门向外开。

隐患危害：当配电室发生较大安全事故时，向内开启的门将为人员的逃生增加阻碍，材质不达标则会在人员逃生过程中增加触电风险。

5配电室外开窗户未设置纱窗。

援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.9.3 通往室外的开启式窗户应装有纱窗。

隐患危害：纱窗能够很好的阻挡飞虫的进入，避免飞虫造成的电气设备短路事故的发生。

6绝缘垫积灰。

援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.18.5 绝缘垫和绝缘台应经常保持清洁，无损伤。

施工现场常见临时用电安全隐患图片设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.电箱出线从箱门位置出,容易夹断电缆发生事故.电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。

流动配电箱内存在火线接线端子板，带电明露等采用金属丝绑扎流动电箱的电源线配电箱内插座破损形成带电明露电源进线不规范，动力照明混用等。

违章从总空开下口接线多台设备缺少保护接零动力设备缺少保护接零、带电明露等。

打夯机电源线接自处无漏电保护装置，箱门上安装的电器带电明露。

流动开关箱内漏电保护器漏电动作电流为50mA电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。

总空开下口出现多余回路，一闸多机等。

存在“一闸多机”、“带电体明露”等安全隐患。

鼓风机未进行保护接零电焊机二次侧无防护罩。

电焊机防护罩处于非防护状态，电源线随意拖拉在操作层电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘电焊机直接放在钢筋上电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。

电焊机接线柱带电明露电焊机一次侧带电明露，外壳没有进行保护接零。

弯曲机保护零线缺少蛙式打夯机手柄处未作绝缘绑扎；违章使用到顺开关。

低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧缺少必要的线路熔断保险等配电箱、低压变压器无防砸措施，按规定低压变压器应装箱使用Ⅰ类手持电动工具没有进行保护接零，电源线为塑料线并有接头施工现场I类手持电动工具电源线为两芯线缺少保护接零线。

焊把线破损电缆插头附近存在破损情况存在带电明露现象加工区布置不合理对焊机电源线保护不充分,控制开关箱距离设备超距.碘钨灯固定在内脚手架上存在安全隐患操作层设备电源线保护不足用电安全防护1. 设备开关箱箱体中心距地面垂直高度为1.5m。

2. 设备水平负荷线宜采用PVC 管埋地敷设。

3. 设备距开关箱水平距离不得大于3m。

4. PVC 管直径为负荷线直径的1.5倍。

5. 图适用于施工现场所有固定加工车间的所有固定设备。

配电室常见隐患清单
1. 门、窗应保持关闭、密合；
2. 门应为防火门并且需要向外开启，目的：
2.1. 当配电室发生较大安全事故时，向内开启的门将为人员的逃生增加阻碍，
材质不达标则会在人员逃生过程中增加触电风险。

3. 出入口设置高度不低于400mm的挡鼠板，用途：
3.1. 当遭遇内涝情况时，挡板能够很好的防止水流进入配电室；
3.2. 挡板也能很好的隔绝老鼠等小动物的进入，避免动物啃咬造成的漏电和
短路事故。

4. 与室外相同的孔、洞是否设置防止鼠、蛇等小动物进入的防护措施（如使用
金属网，网格不得大于10mm×10mm）；
5. 电缆沟应采取防水和排水措施；
6. 电缆应放置在电缆沟内，并加设防护盖板；
7. 禁止放置可燃、易燃易爆物品和杂物；
8. 配电柜前后地面均铺设绝缘胶垫、胶垫的长度大于配电柜的长度，并定期清
扫检查，否则绝缘垫有大量灰尘或者有破损，同样会导致操作人员接地，引发触电事故。

9. 配电室长度超过7m时应设置2个出口，分布在配电室两侧；
10. 室内应配置绝缘棒、绝缘手套、绝缘鞋等防护用品，应配备应急照明灯具及
灭火器材，备有“禁止合闸、有人工作”的标识牌；
11. 电气操作工具及防护用品应完好可靠、具备定期检测记录和标识：
11.1. 电气绝缘安全用具中的绝缘拉杆、绝缘挡板、绝缘罩、绝缘夹钳的
绝缘校验周期为每年一次；
11.2. 高压验电器、绝缘手套、绝缘靴、绝缘绳的绝缘校验周期为每半年
一次。

12. 配电室安全管理标准：DB11/T527《变配电室安全管理规范》。

警惕！配电室的8种安全隐患配电室是电力系统中几种分配电能的重要场所，一般配电室内会摆放不同数量、不同电压等级的。

如果配电室的一些安全措施没能达到规定要求，在开关柜设备的操作使用中，极有可能会造成安全隐患的发生。

今天就来介绍一下配电室常见的八种安全隐患。

1.配电室大门未设置警示标志。

隐患危害：易导致非配电室管理人员误入，引起人身伤害等意外事故的发生。

2.开关柜操作地面未铺设绝缘胶垫。

隐患危害：易导致操作、维修人员在施工过程中接地从而发生触电事故。

3.配电室出入口无挡板。

隐患危害：当遭遇内涝情况时，挡板能够很好的防止水流进入配电室，减少水对配电室内开关柜等电气设备的危害。

同时，挡板也能很好的隔绝老鼠等小动物的进入，避免动物啃咬造成的漏电和短路事故。

4.配电室门开启方向错误，材质不符合要求。

隐患危害：当配电室发生较大安全事故时，向内开启的门将为人员的逃生增加阻碍，材质不达标则会在人员逃生过程中增加触电风险。

5.配电室外开窗户未设置纱窗。

隐患危害：纱窗能够很好的阻挡飞虫的进入，避免飞虫造成的电气设备短路事故的发生。

6.绝缘垫积灰。

隐患危害：绝缘垫和绝缘台应经常保持清洁，无损伤。

绝缘垫有大量灰尘或者有破损，同样会导致开关柜操作的操作人员接地，引发触电事故。

7.电缆沟盖板不全，沟内积灰。

隐患危害：电缆沟盖板应齐全，沟内干净。

否则容易引发操作人员的意外坠落及触电事故。

8.应急照明无效。

隐患危害：变配电室的正常照明和应急照明应完整齐全。

如果配电室在夜间发生安全事故，急需立即抢修时，应急安全照明就是抢修人员工作的第一条件。

为了保证设备以及操作人员的人身安全，配电室内若有以上情况必须按照规定来整改，以保证安全。
