某330 kV变电站363 kV GIS设备母线故障原因分析

一起330kV变压器故障原因分析
1. 过载：变压器长时间运行在超过额定负荷的情况下，会导致变压器温升过高，使
绝缘材料老化，最终导致绝缘击穿，引起故障。

2. 绝缘老化：变压器绝缘材料经过长时间运行后，会出现老化现象，绝缘性能降低，容易发生击穿故障。

3. 内部故障：例如变压器绕组间短路、绕组与地短路、绝缘损坏等，都会引发变压
器故障。

4. 外部故障：例如电网故障、雷击等外部因素，都有可能导致变压器故障。

6. 维护保养不当：变压器在运行过程中，如果长时间没有进行维护保养，或者维护
保养不到位，例如不及时更换绝缘油、不及时清除绝缘子表面污秽等，都会引发故障。

7. 制造质量问题：变压器制造过程中的设计、材料选择、制造工艺等方面存在问题，以及质量把关不严格，都有可能导致变压器故障。

针对以上问题，可以采取以下措施，预防和减少变压器故障的发生：
1. 加强维护保养：定期对变压器进行检查、清洁和维护，及时更换绝缘油、清除绝
缘子表面污秽等，确保变压器的正常运行。

2. 控制负荷：严格按照变压器的额定负荷运行，避免长时间超负荷运行。

3. 优化设计和制造：加强变压器的设计和制造工艺，提高产品的质量和可靠性。

4. 加强防雷措施：在变压器周围安装避雷器、接地装置等，减少雷击对变压器的影响。

5. 控制湿度：对于湿度较高的环境，可以采取适当的措施，例如安装除湿装置等，
保持变压器的干燥环境。

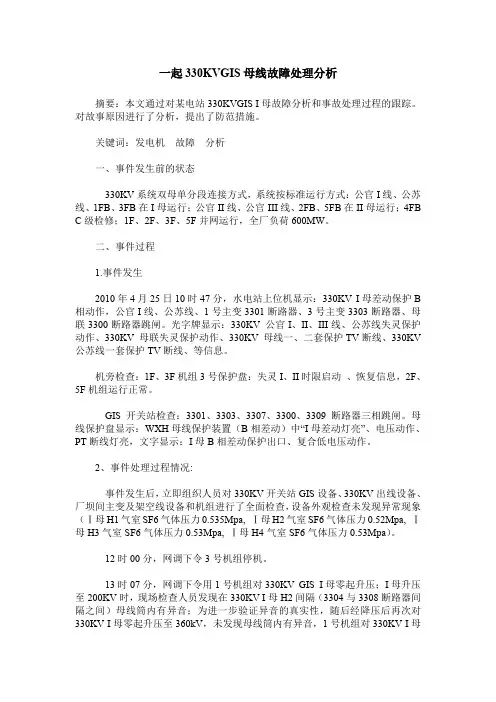

一起330KVGIS母线故障处理分析摘要：本文通过对某电站330KVGIS I母故障分析和事故处理过程的跟踪。

对故事原因进行了分析，提出了防范措施。

关键词：发电机故障分析一、事件发生前的状态330KV系统双母单分段连接方式，系统按标准运行方式：公官I线、公苏线、1FB、3FB在I母运行；公官II线、公官III线、2FB、5FB在II母运行；4FB C级检修；1F、2F、3F、5F并网运行，全厂负荷600MW。

二、事件过程1.事件发生2010年4月25日10时47分，水电站上位机显示：330KV I母差动保护B 相动作，公官I线、公苏线、1号主变3301断路器、3号主变3303断路器、母联3300断路器跳闸。

光字牌显示：330KV 公官I、II、III线、公苏线失灵保护动作、330KV 母联失灵保护动作、330KV 母线一、二套保护TV断线、330KV 公苏线一套保护TV断线、等信息。

机旁检查：1F、3F机组3号保护盘：失灵I、II时限启动、恢复信息，2F、5F机组运行正常。

GIS开关站检查：3301、3303、3307、3300、3309断路器三相跳闸。

母线保护盘显示：WXH母线保护装置（B相差动）中“I母差动灯亮”、电压动作、PT断线灯亮，文字显示：I母B相差动保护出口、复合低电压动作。

2、事件处理过程情况:事件发生后，立即组织人员对330KV开关站GIS设备、330KV出线设备、厂坝间主变及架空线设备和机组进行了全面检查，设备外观检查未发现异常现象（Ⅰ母H1气室SF6气体压力0.535Mpa, Ⅰ母H2气室SF6气体压力0.52Mpa, Ⅰ母H3气室SF6气体压力0.53Mpa, Ⅰ母H4气室SF6气体压力0.53Mpa）。

12时00分，网调下令3号机组停机。

13时07分，网调下令用1号机组对330KV GIS I母零起升压；I母升压至200KV时，现场检查人员发现在330KV I母H2间隔（3304与3308断路器间隔之间）母线筒内有异音；为进一步验证异音的真实性，随后经降压后再次对330KV I母零起升压至360kV，未发现母线筒内有异音，1号机组对330KV I母零起升压至额定电压。

试析变电站GIS设备的故障诊断及检修随着电力系统的不断发展和完善，变电站作为电力系统中的重要设施，其设备的安全运行对电力系统的稳定运行起着重要的作用。

而GIS（气体绝缘金属封闭开关设备）作为变电站中的重要设备，一旦出现故障将会对电力系统带来严重的影响，因此对GIS设备的故障诊断及检修工作显得尤为重要。

本文将针对GIS设备的故障诊断及检修进行分析和探讨。

一、GIS设备的故障诊断1. 外观检查GIS设备的外观检查是故障诊断的第一步，通过外观检查可以迅速发现GIS设备是否存在明显的物理损坏，如金属外壳变形、漏油等情况。

外观检查还可以检查设备的接地情况以及各个连接部位是否松动，从而初步判断GIS设备的运行状态。

2. 电气参数测量通过对GIS设备的电气参数进行测量，可以了解GIS设备的运行状态。

常规的电气参数测量包括绝缘电阻测量、接地电阻测量、 SF6气体压力测量等。

这些参数的测量结果对于判断GIS设备是否存在绝缘老化、SF6气体泄漏等问题具有重要意义。

3. 实时监测随着科技的发展，实时监测技术在GIS设备的故障诊断中扮演着越来越重要的角色。

实时监测系统可以对GIS设备的运行状态进行实时监测，当设备出现异常时可以及时报警，从而为GIS设备的维护提供了有力的支持。

4. 现场试验在进行GIS设备的故障诊断时，有时还需要进行一些现场试验，例如局部放电检测、SF6气体分析等。

这些试验可以对GIS设备的绝缘状态和SF6气体的纯度进行检测，从而全面了解GIS设备的运行情况。

1. 绝缘油和SF6气体的处理GIS设备中的绝缘油和SF6气体是其正常运行的重要因素，在进行GIS设备的检修时，需要对绝缘油和SF6气体进行处理。

对于绝缘油，需要进行绝缘油的过滤和干燥处理，以提高绝缘油的绝缘性能；对于SF6气体，需要对SF6气体进行回收和处理，保证GIS设备中的SF6气体的纯度和压力。

2. 绝缘部件的更换在GIS设备的使用过程中，其绝缘部件可能会因为老化或损坏而需要更换。

变电站GIS设备常见故障分析及处理作者：李生平来源：《经济技术协作信息》 2018年第32期当前电力系统中远距离输电取得了快速的发展，这也促使变电站数量和分布持续增加。

为了保证变电站运行的安全性，利用GIS来对变电设备进行控制和保护。

由于GIS设备所占空间较小，而且运输和维修难度不大，设备采用的材料质量较高，工艺相对较好，因此故障发生几率不高。

但GIS作为高压组合开关设备，其所在高压电器设备都密封在金属外壳内部，因此当发生故障时，对于故障的处理难度较大。

这就需要检修人员要对GIS -些常见故障进行了解，以便于能够快速确定故障原因及故障类型，缩短故障排除时间。

一、GIS设备的概述GIS作为电力系统的控制和保护设备，其属于全封闭式的组合电器，以气体作为绝缘材料，即以六氟化硫气体为绝缘和灭弧介质，并依托于自动灭弧原理，配用弹簧操作机构，具有较强的开断能力和较高的可靠性，操作功率小，组成元件较多。

当前GIS设备在生产技术和应用材料上都超过了其他开关设备，性能上具有较大的优势，而且具有广阔的发展空间。

目前GIS设备加快了向智能化和简约化的方向发展。

二、GIS设备常见故障分析（一）故障分类当前GIS设备故障多以常规操作机构故障和特有故障为主，而且故障多发生在正式投入工作的初期阶段，常规故阵较为多见。

断流器操作机构、电动操作机构及电动弹簧操作机构等作为常规操作机构，这些机构经常发生的故障多为电动合闸无法发挥作用和大范围停电等，GIS设备特有故障则以SF6气体泄漏、含水量偏高及构成要件等故障为主。

（二）特有故障基于环境的差异性，SF6气体会产生较多的物理和化学特点。

当在常温环境下时，SF6气体会呈现出无色、无味及不易燃烧等特点，同时化学特征方面化学性质也会较为稳定。

但当外界压力达到0。

29MPa后，SF6气体无论是绝缘性能还是灭弧能力都会有较大幅度的提升，甚至能够达到空气的百位以上。

当SF6气体受到某一部分放电及火花等因素影响下，其能够分解出二氧化硫气体和氟化氢气体，具有较强的毒性，会对工作人员造成不安全隐患，而且所分解出来的气体对人的眼睛和皮肤也会产生较大的刺激性，严重时会造成人的晕厥及窒息。
