【CN210196170U】一种硬质合金密封环【专利】

专利名称：一种径向密封环及主轴轴承端盖密封装置专利类型：实用新型专利
发明人：许善星,张海峰,李明,李善正,孔维超
申请号：CN201821802485.6
申请日：20181102
公开号：CN208967037U
公开日：
20190611
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种径向密封环以及采用该径向密封环的主轴轴承端盖密封装置，径向密封环为环形结构，包括一体成型且从外到内依次连接的肩部、颈部和头部；肩部内嵌装加强支架，加强支架的两端插接配合；头部下方设有呈“八”字形且在其横截面上左右分布的唇部A和唇部B，唇部A轴向左端面与头部轴向左端面平齐，头部径向外端面与唇部A相对的位置处开设有用于卡装环形固定件的密封槽。

本实用新型设置的唇部A用于防止轴承内部油脂的泄漏，唇部B用于防止外部的尘土、水气等杂质进入轴承内部，二者共同实现密封；肩部内嵌装加强支架，可以保证整个密封环在外圆的刚度，插接式的密封环亦可保证精准对接，且有效提高安装效率。

申请人：中节能(肃北)风力发电有限公司
地址：730070 甘肃省兰州市安宁区北滨河西路中铝大厦17层
国籍：CN
代理机构：北京东正专利代理事务所(普通合伙)
代理人：蔡仲德
更多信息请下载全文后查看。

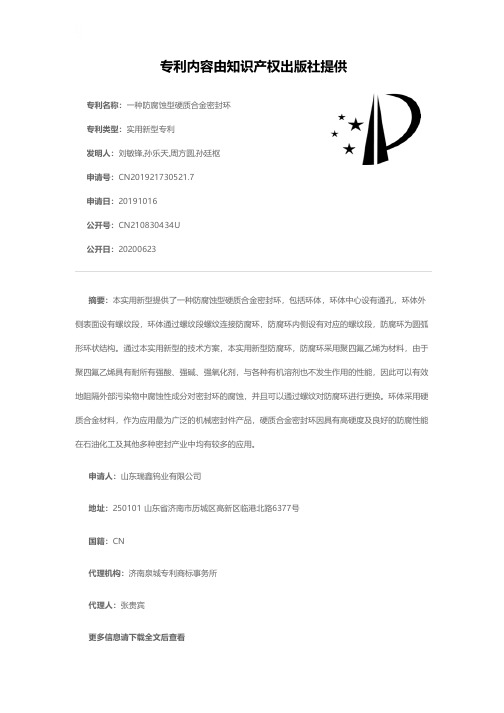

专利名称：一种防腐蚀型硬质合金密封环专利类型：实用新型专利
发明人：刘敏锋,孙乐天,周方圆,孙廷枢申请号：CN201921730521.7
申请日：20191016
公开号：CN210830434U
公开日：
20200623
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种防腐蚀型硬质合金密封环，包括环体，环体中心设有通孔，环体外侧表面设有螺纹段，环体通过螺纹段螺纹连接防腐环，防腐环内侧设有对应的螺纹段，防腐环为圆弧形环状结构。

通过本实用新型的技术方案，本实用新型防腐环，防腐环采用聚四氟乙烯为材料，由于聚四氟乙烯具有耐所有强酸、强碱、强氧化剂，与各种有机溶剂也不发生作用的性能，因此可以有效地阻隔外部污染物中腐蚀性成分对密封环的腐蚀，并且可以通过螺纹对防腐环进行更换。

环体采用硬质合金材料，作为应用最为广泛的机械密封件产品，硬质合金密封环因具有高硬度及良好的防腐性能在石油化工及其他多种密封产业中均有较多的应用。

申请人：山东瑞鑫钨业有限公司
地址：250101 山东省济南市历城区高新区临港北路6377号
国籍：CN
代理机构：济南泉城专利商标事务所
代理人：张贵宾
更多信息请下载全文后查看。

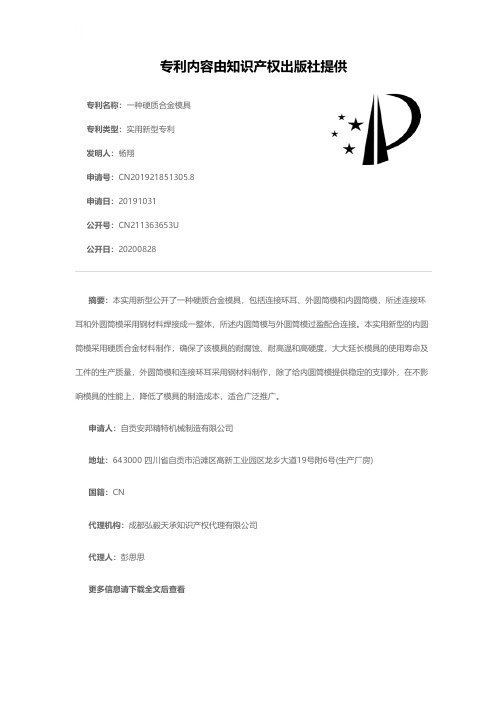

专利名称：一种硬质合金模具专利类型：实用新型专利
发明人：杨翔
申请号：CN201921851305.8申请日：20191031
公开号：CN211363653U
公开日：
20200828
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种硬质合金模具，包括连接环耳、外圆筒模和内圆筒模，所述连接环耳和外圆筒模采用钢材料焊接成一整体，所述内圆筒模与外圆筒模过盈配合连接。

本实用新型的内圆筒模采用硬质合金材料制作，确保了该模具的耐腐蚀、耐高温和高硬度，大大延长模具的使用寿命及工件的生产质量，外圆筒模和连接环耳采用钢材料制作，除了给内圆筒模提供稳定的支撑外，在不影响模具的性能上，降低了模具的制造成本，适合广泛推广。

申请人：自贡安邦精特机械制造有限公司
地址：643000 四川省自贡市沿滩区高新工业园区龙乡大道19号附6号(生产厂房)
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：彭思思
更多信息请下载全文后查看。

专利名称：一种金属密封环加工方法及金属密封环专利类型：发明专利
发明人：龚清清,刘大为,阳纯杨,刘亚雄,罗莉
申请号：CN202011551215.4
申请日：20201224
公开号：CN112728084A
公开日：
20210430
专利内容由知识产权出版社提供
摘要：本发明提供了一种金属密封环加工方法及金属密封环，涉及金属密封环制造技术领域。

金属密封环加工方法包括步骤：制得密封环本体；其中，密封环本体的表面具有用于密封的两个密封面，两个密封面分别位于密封环本体相对的两侧，两个密封面之间的区域为非密封面；将非密封面隔离，并在密封面上镀覆软金属层。

通过金属密封环加工方法制得的金属密封环，软金属层镀覆在密封环本体两侧的密封面上，利用软金属层在受压时本身的延展性和塑性变形的特性来弥补密封面上密封线的缺陷，进而提高金属密封环的密封性能，使用寿命更长。

申请人：中国航发长江动力有限公司
地址：414000 湖南省岳阳市岳阳楼区冷水铺路606号
国籍：CN
代理机构：北京超凡宏宇专利代理事务所(特殊普通合伙)
代理人：梁韬
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020072744.5(22)申请日 2020.01.14(73)专利权人 湖南天益高技术材料制造有限公司地址 417009 湖南省娄底市经济技术开发区新坪街10号(72)发明人 赵勇　刘和平　(74)专利代理机构 湖南省娄底市兴娄专利事务所(普通合伙) 43106代理人 邬松生(51)Int.Cl.B22F 7/04(2006.01)B22F 3/14(2006.01)B21B 27/02(2006.01)(54)实用新型名称一种硬质合金复合辊环的生产装置(57)摘要本实用新型公开了一种硬质合金复合辊环的生产装置，在石墨承载板上有隔绝层，隔绝层的上表面放置有外套，外套的内腔套装有内芯，于外套的内环锥面同内芯的外环锥面间有0～10度的夹角α。

位置在隔绝层上的外层石墨环的轴向中心线同内芯、外套的轴向中心线在同一直线上，于外层石墨环和外套的空隙间有隔热环，外层石墨环的外周绕有柔性约束丝，内芯和外套的接触面对着圆环形凹槽。

所述生产装置可将高速线材生产线上报废的硬质合金辊环再生利用，节约生产成本，将报废的硬质合金辊环同相同材质的硬质合金辊环复合为新型复合辊环再用于高速线材轧机，整个生产流程无环境污染，性能满足生产需要，有实用和推广价值。

权利要求书1页 说明书3页 附图1页CN 211727484 U 2020.10.23C N 211727484U1.一种硬质合金复合辊环的生产装置，包括石墨承载板（7）、隔绝层（6）、柔性约束丝（5）、外层石墨环（4）、隔热保护环（3），以及外套（2）和内芯（1），其特征是：在石墨承载板（7）的上表面加工有圆环形凹槽（8），圆环形凹槽（8）的断面形状为圆形或方形；在石墨承载板（7）上有隔绝层（6），于隔绝层（6）的上表面放置有外套（2），在外套（2）的内腔套装有内芯（1），外套（2）的内环锥面同内芯（1）的外环锥面间有夹角α，取α=0～10度；在内芯（1）套装到外套（2）的内腔时，内芯（1）和外套（2）的接触面正对着石墨承载板（7）上的圆环形凹槽（8）；外层石墨环（4）设置在隔绝层（6）上，外层石墨环（4）的轴向中心线同内芯（1）的轴向中心线、外套（2）的轴向中心线在同一直线上；在外层石墨环（4）和外套（2）的空隙间有隔热保护环（3），于外层石墨环（4）的外周绕有柔性约束丝（5 ）。

专利名称：一种密封环的加工方法专利类型：发明专利
发明人：魏成双,孙忠鹏,孙盛丽
申请号：CN201110329367.4
申请日：20111026
公开号：CN102501008A
公开日：
20120620
专利内容由知识产权出版社提供
摘要：一种密封环的加工方法，它涉及密封环的加工方法。

本发明要解决现有工艺无法保证密封环加工精度的技术问题。

方法：一、粗车原料，获得坯料；二、切割坯料，得密封环弧段；三、对密封环弧段进行去应力处理；四、精磨密封环弧段的两平面；五、半精车密封环弧段的内孔、外圆；
六、将密封环置于专用夹具上，磨削密封环弧段两端面；七、精车密封环弧段的内孔、外圆；八、粗车密封槽；九、精车密封槽；十、钻连接孔，依次加工准12个密封环弧段，完成密封环的加工。

本发明所述密封环的加工方法，采用合理的切削余量分配、粗车后进行去应力处理，保证端面间隙加工精度为0.5±0.05mm。

本发明一种密封环的加工方法用于汽轮机密封环的加工。

申请人：哈尔滨汽轮机厂有限责任公司
地址：150046 黑龙江省哈尔滨市香坊区三大动力路345号
国籍：CN
代理机构：哈尔滨市松花江专利商标事务所
代理人：韩末洙
更多信息请下载全文后查看。

专利名称：轻质硬质合金密封环及其制造方法专利类型：发明专利
发明人：李友宝,励永平,励才勋
申请号：CN200610155270.5
申请日：20061218
公开号：CN101021268A
公开日：
20070822
专利内容由知识产权出版社提供
摘要：轻质硬质合金密封环，密封材料由碳化钛、镍、碳化钨和钛组成，其组成含量碳化钛粉为80～90％重量，镍粉为5～10％重量，碳化钨粉为3～5％重量，钛粉为2～5％重量。

由于碳化钛在合金中占主导地位，而且碳化钨在高温烧结中，能熔融在碳化钛中，熔解度很大，形成TiC－WC固熔体，镍粉和钛粉参杂其中提高耐腐蚀、耐高温、耐延展等特点，形成以碳化钛为主晶格相的陶瓷立方晶格，产生优良的抗高温、耐磨、耐腐蚀性能。

本发明的有益效果是与原来采用高含量的碳化钨原料生产硬质合金密封环相比较，体积密度从14.5g/cm减到6.855g/cmg，硬度从HRA88提高到HRA90.5，抗弯强度从1470MPa提高到1750MPa，达到节省成本40％，提高了耐磨性和抗酸碱性能，延长使用寿命30％以上。

申请人：宁波东联密封件有限公司
地址：315191 浙江省宁波市鄞州区姜山镇科技园区明曙路6号
国籍：CN
代理机构：宁波天一专利代理有限公司
代理人：杨高
更多信息请下载全文后查看。
