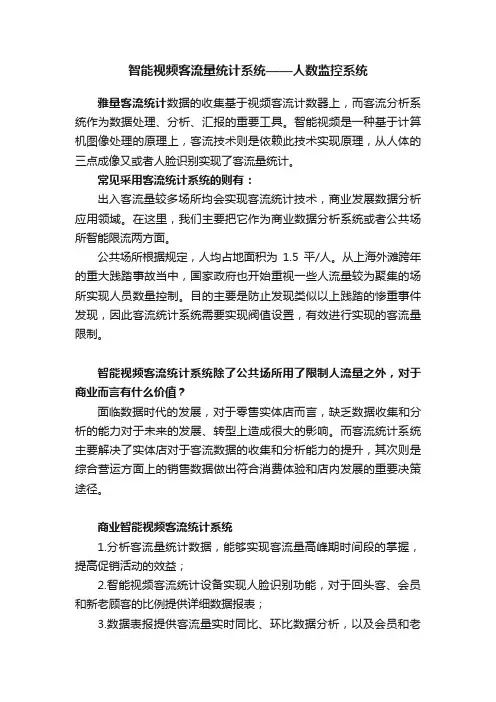

智能视频客流量统计系统——人数监控系统雅量客流统计数据的收集基于视频客流计数器上，而客流分析系统作为数据处理、分析、汇报的重要工具。
智能视频是一种基于计算机图像处理的原理上，客流技术则是依赖此技术实现原理，从人体的三点成像又或者人脸识别实现了客流量统计。
常见采用客流统计系统的则有：出入客流量较多场所均会实现客流统计技术，商业发展数据分析应用领域。
在这里，我们主要把它作为商业数据分析系统或者公共场所智能限流两方面。
公共场所根据规定，人均占地面积为1.5平/人。
从上海外滩跨年的重大践踏事故当中，国家政府也开始重视一些人流量较为聚集的场所实现人员数量控制。
目的主要是防止发现类似以上践踏的惨重事件发现，因此客流统计系统需要实现阀值设置，有效进行实现的客流量限制。
智能视频客流统计系统除了公共场所用了限制人流量之外，对于商业而言有什么价值？面临数据时代的发展，对于零售实体店而言，缺乏数据收集和分析的能力对于未来的发展、转型上造成很大的影响。
而客流统计系统主要解决了实体店对于客流数据的收集和分析能力的提升，其次则是综合营运方面上的销售数据做出符合消费体验和店内发展的重要决策途径。
商业智能视频客流统计系统1.分析客流量统计数据，能够实现客流量高峰期时间段的掌握，提高促销活动的效益；2.智能视频客流统计设备实现人脸识别功能，对于回头客、会员和新老顾客的比例提供详细数据报表；3.数据表报提供客流量实时同比、环比数据分析，以及会员和老顾客消费习惯；4.顾客消费习惯的分析，主要提升了门店对于客群、商品品牌、品类等选择做出明确抉择；雅量智能视频客流统计设备不同于其他客流计数器，诸如红外线、wifi、蓝牙等；视频客流计数器实现实时客流量监测，管理人能够采取通过手机app实时查看店铺客流数据以及摄像头监控实时观测客流量变化，相比之下视频客流统计系统更适合商业投入使用。
景区人流统计方案1. 简介景区作为一个重要的旅游目的地，通常会吸引大量的游客。
为了更好地管理和运营景区，实时了解景区内的人流情况变得极为重要。
本文档旨在介绍一种有效的景区人流统计方案，帮助景区管理者实时掌握景区内的人流情况，并可以根据数据进行合理的资源分配和运营决策。
2. 方案概述该方案主要通过借助现代技术手段，如摄像头、计算机视觉、图像处理和数据分析等，对景区内的人流进行统计和分析。
基本步骤如下： 1. 安装合适的摄像头设备，覆盖景区的关键区域，如入口、出口、热门景点等； 2. 通过计算机视觉和图像处理技术，对摄像头捕获的视频进行处理，提取出人群的信息； 3. 利用数据分析算法，对提取出的人群数据进行统计和分析，得出景区内的人流量及其变化趋势等重要指标； 4. 可以将统计结果实时展示在管理系统的仪表盘中，帮助管理者实时了解景区内的人流情况。
3. 技术实现景区人流统计方案的实现离不开以下关键技术： - 摄像头：选择合适的高清摄像头设备，保证拍摄到的人群信息清晰可见； - 计算机视觉和图像处理：利用计算机视觉算法和图像处理技术，提取出摄像头捕获的视频中的人群信息； - 数据分析：通过数据分析算法，对提取出的人群数据进行分析，识别人流量、人流速度、人流密度等指标； - 管理系统：设计和开发一个专门的管理系统，用于实时展示统计结果和提供数据分析功能。
4. 方案优势利用该人流统计方案，景区管理者可以获得以下优势： - 实时数据：通过摄像头捕获的视频和数据分析，可以实时了解景区内的人流情况，及时作出相应的调整和决策； - 数据分析：通过数据分析算法，可以深入挖掘景区人流数据背后的价值，发现规律和趋势，指导资源合理配置和运营策略制定； - 节省成本：相比传统的人工人流统计方式，该方案减少了人力投入，提高了统计的准确性和效率，从而节省了成本； - 提高管理效率：通过实时展示和数据分析，管理者可以更加高效地掌握和管理景区的运营情况，提高整体管理效率。
目录第1 章系统概述 (1)1.1 背景及现状 (1)1.2 总体目标 (1)1.3 设计原则 (2)1.4 设计标准 (3)第2 章系统总体设计 (5)2.1 需求分析 (5)2.2 总体规划 (6)2.3 系统架构 (7)第3 章系统详细设计 (11)3.1 客流分析统计系统 (11)3.1.1 系统简介 (11)3.1.2 系统架构 (11)3.1.3 业务设计 (12)3.1.4 系统功能 (14)ii第1 章系统概述1.1 背景及现状国家十三五规划纲要中明确地提出大力发展旅游产业，意味着在接下来的五年当中，旅游产业的发展将作为国家重要的发展战略。
在社会经济中高速增长中，旅游行业将成为新的引擎，旅游消费也将成为整个社会最重要的“消费侧”。
当前，景区的保护、发展已进入一个新的历史时期，要实现景区新一轮的大发展和新超越，必须依靠科技的手段，着力打造智慧旅游，通过智慧景区的建设，实现智慧旅游服务、智慧旅游管理、智慧旅游营销的目标，并为旅游业的可持续发展奠定扎实基础。
为贯彻落实《国务院关于加快发展旅游业的意见》精神，积极引导和推动全国智慧旅游发展，国家旅游局先后批复了 33 个国家智慧旅游试点城市、22 个智慧旅游试点景区。
在此新形势下，开展智慧景区建设也必将成为风景名胜区打造更高端景区的重要契机与保障。
为了响应国家建设智慧旅游的号召，同时，景区内确实有建设完整安防及信息化系统和智慧景区的应用需求，实现视频监控、报警、卡口、停车场、出入口、森林防火等系统并实现多系统统一管理，结合 GIS 电子地图、公共广播、自动导览等系统，打造智慧型景区，同时加强对景区的管理力度、提升游客的体验服务，以满足景区游客数量暴涨及随之带来的安全及信息化服务的强烈需求。
1.2 总体目标景区综合安防管理系统建设要求以新一代宽带网络、云计算、人工智能等新兴信息技术为支撑，实现视频监控、客流统计、消防系统、停车场管理、卡口系统等各系统的跨平台、跨网络、跨终端，并支持大量用户并发访问、海量数据的综合应用、多系统之间的综合化管理，在现有景区信息化的基础上，实现风景名胜区信息资源的共享，提供综合信息资源利用和应用支撑服务的能力，同时提升风景名胜区的管理与服务水平。
人流量统计案例
人流量统计案例通常包括在商业、公共场所、交通设施以及其他需要监控和管理人流的场合中实施的技术方案与实际应用。
以下是一些具体的人流量统计案例：
1.商场人流量统计
某大型购物中心安装基于视频图像分析技术的智能摄像头系统，通过识别并跟踪进入商场的个体来统计每日不同时段的人流量。
该系统可以实时显示当前人数，并预测高峰时段以便管理人员提前做好人员调配及安全措施。
2.公共场馆统计
在体育馆或展览馆入口处部署红外感应器或3D深度相机设备，结合机器学习算法精确区分单个行人，从而实现对进出场馆人数的精准统计，为举办活动时的安全预案提供数据支持。
3.交通枢纽统计
西雅图弗里蒙特大桥的人流量分析是一个典型例子，使用传感器收集桥上行人与自行车的流量数据，并进行详细的日间、夜间以及不同季节的数据分析，帮助城市规划者优化交通资源配置。
4.零售店客流统计
使用热力图技术和Wi-Fi信号追踪等方式，在零售店内进行精细化的人流分布统计，商家可据此调整商品布局、促销策略，并评估营销活动的效果。
5.城市街道人流量监测
在繁忙的城市街区或旅游景点安装智能监控系统，利用OpenCV 等计算机视觉工具实时统计行人的数量，有助于城市管理机构及时应对突发的大规模人群聚集情况，保证公共安全。
6.基于移动通信数据的人流统计
移动运营商可以通过手机基站的信令数据，间接推算出某一区域内的大致人流量，尤其在大型集会、节假日出行高峰期等场景下，为政府决策提供科学依据。
以上各例表明，现代科技手段如人工智能、物联网、大数据分析等在人流量统计方面的应用日益广泛且成熟。
基于智能视频分析的景区客流统计系统维希艾信息科技（无锡）有限公司目录1. 介绍 (3)2. 系统拓扑图 (4)3. 工作原理 (5)4. 前端设置 (6)4.1. 概述 (6)4.2. 过线计数 (6)4.3. 计数器 (7)4.4. 统计报表 (7)5. 平台综合应用 (9)5.1. Surveillance Client (9)5.2. CRM (10)5.3. 基于SDK进行深度开发 (11)6. 其它功能特性 (12)6.1. 双码流输出 (12)6.2. 支持本地存储 (12)6.3. 支持分析结果叠加 (12)6.4. 支持多种网络协议 (13)6.5. 提供独立的SDK (13)7. 系统设备 (15)7.1. 智能高清摄像机 (15)7.2. 智能标清IP摄像机 (15)7.3. 智能视频编码器 (16)8. 注意事项 (17)1. 介绍基于智能视频分析的景区客流计数能够为人数统计提供十分准确的数据。
尤其对于大型景区在节假日客流暴增的情况下，可以极大的节省人力成本，同时能够保证计数结果的准确性。
结合维希艾信息科技提供的后端平台软件，或者使用第三方的平台，能够针对前端智能模块采集到的数据进行综合分析、展示。
同时维希艾信息科技提供智能分析模块的开发包（SD），可以方便用户在未来针对新的需求进行定制开发。
2. 系统拓扑图下图是景区客流计数系统的总体拓扑图。
整个系统主要由前端客流计数系统、客流计数服务器、客流计数综合管理平台组成。
系统架构前端客流计数系统是整个系统的核心部分，负责对输入视频进行分析，计算出指定区域的人数并输出实时人数信息。
这部分系统可以基于原有的视频监控系统改造，也可以重新架设。
硬件有一体化智能摄像机和智能网络编码器搭配兼容的模拟摄像机。
转发服务器主要用于对前端客流计数系统的计数结果进行存储，以及与其它数据售票系统的销售数据进行整合。
一般对于每个景区甚至某些单独收费区域需要配置一台转发服务器。
转发服务器同时可以提供视频中继，计数结果下载等服务。
客流计数综合管理平台是用户的终端界面，安装在管理服务器中，可以通过因特网在任意的位置登录转发服务器进行管理。
同时可以实现对前端客流计数系统的配置，对客流计数服务器的管理和最终数据报表的展示，是用户最直观也是最终的操作界面。
本地客户端预览基于B/S架构，只要自动安装相应的控件即可实时查看前端系统的视频以及数据结果，同时也可以对前端客流计数系统进行配置。
3. 工作原理为客流统计提供数据的是基于智能视频分析的客流计数功能。
智能视频分析是基于计算机图像视觉技术的一种综合应用，其中的计数功能主要基于目标宽度，配合先进的算法引擎对实际场景进行背景自动建模与学习，确定一个相对静止的背景，在此基础上分析指定区域连续画面中的变化，在去除干扰的基础上，确定真正的目标。
最后在连续画面中根据这些目标的宽度与标准宽度的对比，确定计数结果。
基于智能视频分析的客流计数系统可以利用原有的视频监控采集的图像进行处理，而无需大规模架设新的系统。
通过设置并学习正常人物的标准宽度，智能视频分析可以对指定区域以不同速度、并肩前行的人物进行准确的双向计数。
4. 前端设置4.1. 概述前端的客流计数功能主要有三部分组成：过线计数规则、计数器和统计报表服务。
过线计数规则可以设置标准人物宽度，并指定客流计数的方向。
在有人经过该检测线时，会触发相应的事件。
这些事件可以关联到计数器，实现客流统计功能。
计数器可以用于记录各类关联的事件，如有人经过检测线时触发的过线计数事件。
记录在计数器中的值会定期包存在前端设备的数据库中，用于实现统计报表服务。
统计报表服务基于前端设备的数据库，能够以多种方式如表格、柱状图或者CSV格式向后端改送数据统计结果，使后端能够基于这些统计数据做进一步的开发整合。
4.2. 过线计数过线计数功能是用于统计经过检测线人物的数量。
在人物沿设定的方向穿过检测线时会产生事件，多个目标同时穿过检测线时每个目标都会产生一个事件。
这些事件可以被关系到计数器，以实现客流过线计数统计。
为获得精确的客流计数，需要对过线计数的参数进行校准。
实际应用场景中，推荐将摄像机俯视安装，即垂直向下。
垂直向下的摄像机比侧挂式摄像机能够获得更准确的客流计数统计。
启用过线计数的检测线上会出现2条较长的红线和4条较短的红线。
检测线上与中心等距的两条长的细线表示过线客流的标准宽度。
最外侧的两条较短细线用于表示单个人物的最大宽度，超过此宽度的目标将被计数为2人或者多人。
最内侧的两条较短细线用于表示单个人的最小宽度，低于此宽度的目标将不被计数。
人员标准宽度请按照以下步骤对过线计数的参数进行校准。
1.使用鼠标选择需要校准的计数线；2.在右侧窗口中“过线计数”规则下的“宽度校准”前打勾；3.通过滚动鼠标滚轮或者拖动检测线上两条长的细线来调整它们的距离，使两条长的细线的间距近似等于过线计数的物体大小。
4.校准后的实际宽度显示在“过线计数”规则下的“宽度校准”一栏。
这个数字表示校准宽度占整个画面宽度的百分比，也可以手动直接修改这个数字。
5.每条长线两侧的短线分别代表通过检测线的单个目标最小和最大宽度。
6.点击下方的“应用”，使所有设置生效。
4.3. 计数器计数器用于统计关联到它的所有事件。
在基于客流计数的客流统计中，计数器用于记录经过指定检测线（过线计数）的客流数量。
计数器有三种模式：递增计数、递减计数和即时计数。
这三种模式可以分别关联不同的规则。
在该方案中，如果需要实现双向计数或者在一个摄像机中实现多个区域的计数，则需要设置多个计数器。
每个计数器都设置为递增模式，并关联到一个过线计数的方向。
这样的有客流以指定的方向经过指定的检测线后，即产生相应的事件，使的对应的计数器值增加。
如下图所示，可以将过线计数的一个方向关联到某个计数器。
计数器的数据最终会以设定的时间周期记录到前端智能分析模拟的数据库中，并通过报表服务向后端提供统计数据。
4.4. 统计报表智能分析设备支持最多4个数据表定期保存所有的计数器数据。
用户可以查询每个数据表，将查询结果以表格、图表或者CSV标准数据格式输出。
用户甚至使用Microsoft Excel直接连接设备的数据库，自动获取数据并做进一步的处理。
报表服务设置页面允许用户设置各项查询参数以及输出结果的格式，即表格、柱状图或者CSV格式。
输入各项查询参数后，点击表格、图表或者CSV按钮会分别呈现不同的数据表现形式，如下所示。
5. 平台综合应用后端平台软件有多种选择，可以使用维希艾信息科技提供的Surveillance client综合管理软件对客流计数进行统计处理，也可以使用与前端智能分析模块兼容的VMS软件将基于客流计数的客流统计与其它数据如POS系统的销售额进行整合，甚至可以利用前端客流计数系统的SDK，自行开发高级的数据整合功能。
5.1. Surveillance ClientSurveillance Client提供两种客流计数统计模式：对比模式和总计模式。
在总计模式下，该平台软件能够统计所有出入口在指定时间内的全部客流量。
如下图是某连锁店一号门和三号门在过去指定时间段内总共的客流量，最终以柱状图的形式直观显示给用户。
在对比模式下，平台软件能够统计过去指定时间内每个出口的客流量并分别以柱状图的形式进行对比。
如下图为某连锁店在过去几小时内，一号门和三号门每小时的客流量对比。
同时在对比模式下，用户也可以直观的看到所有出入口的总流量。
在对比模式下，用户也可以通过折线图对比不同门店在指定时间段内的客流量变化。
同时在折线上会显示准确的门店客流量。
用户可以直观的观察到不同门店的客流量变化趋势。
5.2. CRMCRM –Counter Reporting Mangement是使用前端客流计数系统SDK，基于Microsoft Excel强大的数据分析与图表制作功能的客流计数统计演示软件。
该软件能够同时接入多个前端客流计数系统，自动更新客流计数数据，可以以各种图表的形式将客流量显示给用户。
5.3. 基于SDK进行深度开发前端智能视频分析系统能够将所有的智能分析数据及结果，包括客流计数数据、客流移动轨迹、客流停留时间以Metadata的形式通过网络发送到其它系统。
同时前端智能视频分析系统提供完整的SDK，方便用户对这些数据进行分析，并且可以与其它系统如销售系统提供的数据进行整合。
6. 其它功能特性6.1. 双码流输出该系统支持双码流输出，每路码流都拥有自己的唯一地址，可以配置为不同的编码、分辨率、码率等属性。
每个码流支持的分辨率从FULL HD 1080p到D1以及QCIF等各种分辨率，以实现其它子系统的实时预览及存储需要。
6.2. 支持本地存储该系统支持USB存储设备（如U盘）和SD卡/MicroSD卡，以实现客流计数结果本地存储。
6.3. 支持分析结果叠加该系统不仅可以将时间日期信息叠加到视频输出中，而且支持将客流计数的结果实时叠加到视频输出中。
其它子系统使用该功能时可以有效降低开发难度，不需要解析客流计数数据即可直观的将报警的各项数据显示出来。
6.4. 支持多种网络协议该系统支持多种网络协议：TCP/IP、UDP/IP、HTTP、RTSP、RTCP、RTP/UDP、RTP/TCP、SNTP、mDNS、UPnP、SMTP、SOCK、IGMP、DHCP、DDNS、SSL v2/v3、IEEE 802.1X、SSH, SNMP v2/v3。
6.5. 提供独立的SDK维希艾信息科技为该系统提供完整的SDK开发包，提供丰富的接口和实用的例子程序。
客户可以根据自己的需要方便的进行后续开发，以实现与其它子系统的集成联动，进行高度化的自由定制。
SDK开发包包括视频编码及智能视频分析SDK●标准的网络协议的封装●音频、视频和事件流操作●Metadata接口●HTTP API●测试工具●范例程序源码●开发文档7. 系统设备该系统由一体化的智能IP摄像机（智能IP枪机、智能IP半球、智能PTZ球机等）或者由智能编码器与兼容的摄像机组成。
智能IP摄像机目前有标准摄像机和高清摄像机多种选择。
7.1. 智能高清摄像机NS1202HDNS3502HDNS2102HD NS100HD智能高清IP摄像机7.2. 智能标清IP摄像机NS1100智能枪机NS5500智能跟踪球NS4500智能跟踪球NS610智能红外摄像机智能标清IP摄像机7.3. 智能视频编码器NF1000智能编码器8. 注意事项1.对于标清摄像机，以PAL制式为例，其画面中目标要保证大于10个Blob（1个Blob大约是10个像素，10个Blob大约占PAL画面面积的0.04%）才可能被检测到（还与目标移动距离和速度有关），参考下图画面大小和Blob大小的对应关系。
