HXD1型电力机车-电气原理

和谐1型机车是在西门子公司的“欧洲短跑手”机车平台上，结合其DJ1型交流电力机车在中国大秦线上的运用经验，充分考虑到了大秦运煤专线的特殊环境而研制的一款适用于中国干线铁路重载货运的新型交流电力机车。

第一节机车主要特点和谐1型交流电力机车就其电气传动方式而言，属于交-直-交传动的范围，它有接触网供给高压交流电，在机车上降压、整流通过中间直流环节变成直流电，然后再通过牵引变流器、辅助逆变器将直流电变换成三相交流电，用来驱动交流牵引电机及其它辅助三相交流电机。

机车由电气部分、机械部分和空气管路系统三大部分组成一个有机整体，互相配合，又各自发挥独特作用，共同保证机车性能的正常发挥。

机车电气部分的主要功用是将来自接触网的电能变为牵引列车所需要的机械能，实现能量转换，同时还实现机车的控制。

机车机械部分主要用来安设司机室和各种电气、机械设备，承担机车重量，产生并传递牵引力及制动力，实现机车在线路上的行驶。

电力机车的空气管路系统作用是产生压缩空气供机车上的各种风动器械使用，并实现机车及列车的空气制动。

和谐1型交流电力机车由两节机车重联而成，机车采用国际标准电流制，即单相工频制，电压为25 kV，并能适应中国铁路接触网较宽的电压范围的特点，其每节机车上配备有相同的主电路、辅助电路和控制电路系统，每节机车均可单独运行。

每台机车其两节车主电路之间是通过车顶高压连接器在网侧相连，它使得每台机车仅使用一个受电弓便可实现整台机车的供电。

机车的每节车都有一套完整的电传动系统，该系统由一台拥有1个原边绕组、4个牵引绕组和2个2次谐振电抗器的主变压器，通过4个四象限整流器(4QC)向两个独立的中间直流电压环节充电。

每台转向架上的2台三相异步电动机作为一组负载，由连接在中间直流环节中的一个脉宽调制逆变器供电。

因此两路中间直流环节相互独立，所以整台机车牵引力有75％的冗余，从而提高了机车的可利用率。

中间直流环节还连接有谐波吸收电路、过压保护电路和接地检测电路。

HXD1型交传电力机车电气原理分析与故障处理课题名称:HXD1型交传电力机车电气原理分析与故障处理二级学院铁道牵引与动力学院班级学生姓名指导老师完成日期2014届毕业设计任务书一、课题名称:HXD1型交传电力机车电气原理分析与故障处理二、指导教师:XX三、设计内容与要求1、课题概述随着轨道交通装备的飞速发展，交传电力机车已普遍应用于我国铁路运输，其中HXD1型电力机车使用广泛，电力机车乘务员和检修人员必须熟练掌握其电气原理和故障分析判断的方法，本课题主要针对铁道司乘、检修方向的学生，要求学生能整体全面了解HXD1型电力机车的总体结构、控制原理、界面显示，能整体分析HXD1型电力机车主电路，辅助电路、控制电路原理，并能根据HXD1型电力机车实际运用中的故障进行分析，根据实际情况进行故障处理方案的设计。

使学生更好的理解交传电力机车的工作原理，培养学生运用所学的知识来分析解决本专业范围内的问题，使学生建立正确的设计思想，掌握工程设计的一般程序和方法。

2、设计子课题1)HXD1型电力机车主电路的原理分析与故障处理2)HXD1型电力机车辅助电路的原理分析与故障处理3)HXD1型电力机车控制电路受电弓控制环节的原理分析与故障处理4)HXD1型电力机车控制电路主断路器控制环节原理分析与故障处理3、设计内容与要求1)HXD1型电力机车的总体结构与设备布置2)HXD1型电力机车布线与电气接口布置3)HXD1型电力机车的相关电气线路的电气原理分析4)对HXD1型电力机车常见故障进行分析与判断，设计故障处理方案，编写HXD1型电力机车常见故障判断处理流程，5)绘制相关电气原理图。

四、设计参考书1《HXD1型电力机车》中国铁道出版社《电力机车控制》中国铁道出版社《电力电子技术》中国铁道出版社《牵引电器》西南交大出版社《电气制图及图形符号国家标准汇集》中国标准出版社五、设计说明书要求1、封面、目录 23、内容摘要(200~400字左右，中英文)4、引言5、正文(设计方案比较与选择，设计方案原理、计算、分析、论证，设计结果的说明及特点)6、结束语7、附录(参考文献、图纸、材料清单等)六、毕业设计进程安排第1周:资料准备与借阅，了解课题思路、设计要求说明。

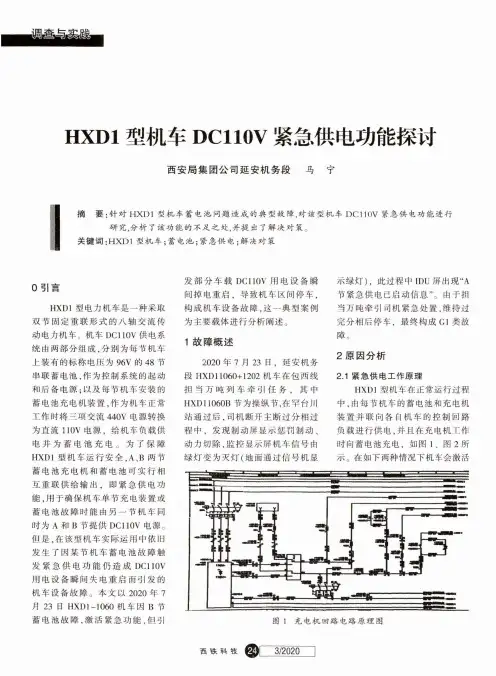

【调渣瓦实J基HXD1型机车DC110V紧急供电功能探讨西安局集团公司延安机务段马宁摘要：针对HXD1型机车蓄电池问题造成的典型故障，对该型机车DC110V紧急供电功能进行 研究，分析了该功能的不足之处，并提出了解决对策。

关键词：HXD1型机车；蓄电池；紧急供电；解决对策0引言HXD1型电力机车是一种采取 双节固定重联形式的八轴交流传动电力机车。

机车DC110V供电系 统由两部分组成，分别为每节机车上装有的标称电压为96V的48节 串联蓄电池，作为控制系统的起动和后备电源；以及每节机车安装的蓄电池充电机装置，作为机车正常工作时将三项交流440V电源转换 为直流〗10V电源，给机车负载供 电并为蓄电池充电。

为了保障HXD1型机车运行安全，A、B两节 蓄电池充电机和蓄电池可实行相互重联供给输出，即紧急供电功能，用于确保机车单节充电装置或蓄电池故障时能由另一节机车同时为A和B节提供DC110V电源。

但是，在该型机车实际运用中依旧发生了因某节机车蓄电池故障触发紧急供电功能仍造成DC110V 用电设备瞬间失电重启而引发的机车设备故障。

本文以2020年7 月23日HXD1-1060机车因B节 蓄电池故障，激活紧急功能，但引发部分车载DC110V用电设备瞬间掉电重启，导致机车区间停车，构成机车设备故障，这一典型案例为主要载体进行分析阐述。

1故障概述2020年7月23日，延安机务段HXD11060+1202机车在包西线担当万吨列车牵引任务，其中HXD11060B节为操纵节，在罕台川站通过后，司机断开主断过分相过程中，发现制动屏显示惩罚制动、动力切除，监控显示屏机车信号由绿灯变为灭灯（地面通过信号机显示绿灯），此过程中IDU屏出现“A节紧急供电已启动信息”。

由于担当万吨牵引司机紧急处置，维持过完分相后停车，最终构成G1类故障。

2原因分析2.1紧急供电工作原理HXD1型机车在正常运行过程中，由每节机车的蓄电池和充电机装置并联向各自机车的控制回路负载进行供电，并且在充电机工作时向蓄电池充电，如图1、图2所示。

HXD1型机车限鸣控制系统原理及典型故障分析摘要：HXD1型电力机车是大功率交流传动9600kW八轴货运电力机车，其限鸣控制系统由限鸣控制器、电笛、辅照灯构成，本文意在阐述HXD1型电力机车限鸣控制系统的电气控制原理，结合出现的典型故障通过电气控制原理进行分析，查找故障原因，提出解决办法并最终实现稳定的限鸣控制。

关键词：HXD1型机车；限鸣控制系统；电气控制原理分析；解决方法。

作者简介：龙真金(1986-)，男，大学专科，高级技师，从事电力机车电气调试工作。

1引言HXD1型电力机车是大功率交流传动9600kW货运电力机车，由2节4轴机车固定重联组成，单轴功率1200kW。

该型机车在设计时考虑了机车在通过城市区域时减少噪音的措施，满足当前全国诸多城市机车在通过城区时禁止鸣风笛的要求，采用限鸣控制系统实现了鸣低音电笛，其辅照灯采用闪烁功能提醒铁轨上的行人或行车进行避让，降低了噪音对环境和人们日常生活的影响。

2限鸣控制系统电气控制原理分析2.1 限鸣控制系统的限鸣控制器原理[1]。

限鸣控制系统是利用开关电源，以功率放大器和稳压电源为核心，通过线缆连接后作为辅照灯和电笛的电源。

它具有工作效率高，体积小，电源电流输出调整方便，自我保护功能完善等优点，被广泛应用在和谐型电力机车上。

但它也有不足的地方，如控制电路相对复杂，需要掌握的电子电路的知识面要广，这就要求操作人员要有较高的技术水平。

限鸣控制器电源功能有三个方面：a.可以将机车DC110V电源转换为DC24V稳压电源。

b.控制DC24V稳压电源的开通和关断，以供给辅照灯闪烁电源。

c.为机车电笛供给功率驱动信号。

2.2 限鸣控制系统的辅照灯控制原理如图1、图2所示。

2.2.1 本节机车辅照灯闪烁控制将单极断路器（头灯照明）=51-F02闭合，将辅照灯扳键开关=51-S06打“闪烁”位实现辅照灯闪烁控制。

电气工作原理如下所述：如图1，DC110V+→=51-F02（单极断路器）→=51-S06（辅照灯控制扳键开关）12（+）→=51-S06(11)→=91-X111.01：4(扳键接插件)→=91-X111.11：L4(中柜56芯11号接插件)→=92-X143.37:75（低压柜37端子排）→=51-K03继电器线圈→DC110V-。

2010届毕业设计说明书HXD1C型电力机车牵引变流器电气原理分析与检修专业系班级学生姓名指导老师完成日期摘要HXD1C型电力机车，运行稳定、可靠，能满足该型电力机车的运用要求，实现模块化，通用化，降低了机车运营和维护成本。

HXD1C型电力机车作为我国国产率最高的新型大功率机车，在现代化铁路运输起着无可替代的重要作用。

本毕业设计针对HXD1C型机车牵引变流器及控制系统的技术特点和主要参数,描述了其结构阐述了牵引变流器功能模块和功能原理。

对HXD1C型机车在运用中主变流器、制动系统、辅助系统等常见故障进行原因分析,并介绍相应的措施。

关键词：电力机车牵引变流器冷却系统控制系统电力机车常见故障应对措施。

AbstractHXD1C type electric locomotive, the operation is stable and reliable, and can satisfy the use of this type of electric locomotive requirements, realize modular, universal, reduce the locomotive operation and maintenance costs. HXD1C type electric locomotives in China GuoChanLv highest new type high power locomotive. In modern railway transportation plays an irreplaceable important role.The design specification for HXD1C locomotive traction converters and control systems technical characteristics and main parameters, describes its structure elaborated traction converter function module and function principle. HXD1C locomotive main converter, braking system, auxiliary systems and common faults in the use of reason analysis. And introduce appropriate measures。

HXD1型交传电力机车电气原理分析与故障处理HXD1型交传电力机车的电气系统由牵引变流器、辅助电源装置、控制装置和保护装置等组成。

牵引变流器主要用于将直流电源转换成交流电，以驱动机车的牵引电机。

辅助电源装置提供机车所需的各种辅助电源，如照明、供暖和空调等。

控制装置用于控制机车的各项功能，如启动、停车、制动和速度调节等。

保护装置主要用于保护机车电气系统的安全运行，当监测到异常情况时，会自动切断电源，以防止损坏。

在使用HXD1型交传电力机车时，有一些常见的故障可能会发生。

例如，牵引变流器故障可能导致机车无法正常启动或停车，这时可以通过检查牵引变流器的连接线路和散热器是否正常工作来解决问题。

另外，辅助电源装置故障可能导致机车辅助设备无法正常供电，可以通过检查辅助电源装置的输入电压和输出电压是否符合要求来解决问题。

此外，控制装置故障可能导致机车无法正常操作，可以通过检查控制装置的连接线路和控制电路是否正常工作来解决问题。

最后，保护装置故障可能导致机车电气系统无法正常工作，可以通过检查保护装置的连接线路和保护参数是否设置正确来解决问题。

为了提高HXD1型交传电力机车的电气系统的可靠性和安全性，需要定期对电气系统进行检查和维护。

例如，可以定期对牵引变流器的散热器清洁和冷却液的更换，以确保牵引变流器的散热效果良好。

同时，还需要定期检查各个连接线路和接线端子是否松动或锈蚀，及时进行维修和更换。

另外，还需要定期检查各个保护装置的工作状态，确保其正常运行。

总之，HXD1型交传电力机车的电气原理分析与故障处理是确保机车正常运行的重要环节。

只有对电气系统进行深入了解并掌握常见故障处理方法，才能及时发现和解决故障，确保机车的运行安全和可靠性。

E D CB EDCB160Km/h 六轴客运机车电气原理图位置号图纸区域线号电气部件代码注释示例EDCBEDCB位置描述功能块代码部件类别序列号功能块代码功能块中页码图纸分块（1～8）功能块代码功能块中页码序列号流水号位置号34=11=1101+-E / 131101.0101. 2.01功能描述最多四行带分类编号的控制继电器触点+151.05=34-K081314说明数字量输入/输出信号=K30/03.2+151.06=24-A30.11E131_09SKS3B 13341031.01=72=73=77=91=95=98=K10=K20=K30=Z=00=01=02=11=12=21=22=23=24=28=31=32=34=41=42=43=45=46=47=51=52=62=63=74=37轮缘润滑喇叭卫生间、电磁炉,预留制动防寒电源位置说明主司控器 ,网关,牵引电机隔离撒砂连接器备用机车控制网络拓扑电气接口,DXM11,DIM12,AXM13电气接口,DXM21,DIM22,AXM23电气接口,DXM31~35,DIM36,DXM37~38电气接口,VCM1,VCM2,GWM,ERM读图说明功能区定义主电路辅助压缩机,受电弓、主断路器主变流器控制电源,牵引电机速度和温度检测,MVB 连接TCU 制动系统辅助电路电源控制电源柜，车内行灯插座辅助负载电路列车供电网压、原边电流、DC110V 电压检测、主变压器监控HMI 电源，力矩表，USB 诊断插座，机车信号系统，无人警惕机车综合无线通讯设备（CIR ）重联电缆轴温报警车外照明空调系统，辅助加热前窗除霜装置接地方案车内照明CIO 电源,SKS3反馈信号电源,MCB 反馈信号显示器风扇ED C B AEDCBA代码定义功能区定义+200+106+106.01+106.02+107+108+109+111+111.01+111.02+111.03+111.04+111.05+111.06+111.07+111.08+100+101+101.01+102+103+104+104.02+104.03+110+111.09+111.10+111.11+111.12+111.13+111.20+111.21司机室 1, 车顶内侧司机室 1, 司机室灯司机室 1, 风扇司机室顶盖 2顶盖 1,内侧顶盖 2,内侧顶盖 3,内侧司机室 1司机室顶盖 1顶盖 1受电弓 1顶盖 2顶盖 3顶盖 4受电弓 2避雷器 2 顶盖 4,内侧主司机台制动区主司机台运行区主司机台牵引区副操纵台区司机室左柜区司机室中柜区司机室右柜区主司机脚踏区副司机脚踏区司机室地板区仪表区,左侧仪表区,中部仪表区,右侧主司机侧后墙副司机侧后墙+111.22+111.23+111.24+111.25+111.26司机室前墙(内侧)司机室主司机侧墙司机室副司机侧墙司机室前墙(外侧，主司机侧)司机室前墙(外侧，副司机侧)E DCBAEDCBA位置定义位置定义位置定义+206+206.01+206.02+211+211.01+211.02+211.03+211.04+211.05+211.06+211.07+211.08+211.09+211.10+211.11+211.12+211.13+211.20+211.21+211.22+211.22+211.23+211.24+211.25+211.26司机室前墙(外侧，副司机侧)司机室 2, 车顶内侧司机室 2, 司机室灯司机室 2, 风扇司机室 2主司机台制动区主司机台运行区主司机台牵引区副操纵台区司机室左柜区司机室中柜区司机室右柜区主司机脚踏区副司机脚踏区司机室地板区仪表区,左侧仪表区,中部仪表区,右侧主司机侧后墙副司机侧后墙司机室前墙(内侧)司机室主司机侧墙司机室副司机侧墙司机室前墙(外侧，主司机侧)司机室前墙(外侧，主司机侧)EDCBAE DC BA位置定义位置定义位置定义E D C B EDCB+121+122+122.01+122.02+123+124+125+126+131+132+133+134+135+135.01+135.02+136+138+139司机室1后墙,机械间侧司机室2后墙,机械间侧主干燥器、轮喷电磁阀安装板1外侧墙,司机室 1,右侧内侧墙 1,右侧风笛电磁阀内侧墙 2,右侧内侧墙 3,右侧内侧墙 4,右侧外侧墙,司机室 2,右侧外侧墙,司机室 1,左侧内侧墙 1,左侧内侧墙 2,左侧内侧墙 3,左侧内侧墙 4,左侧主干燥器、轮喷电磁阀安装板2轮喷电磁阀外侧墙,司机室 2,左侧+140+141+141.01+142+143+144+145+143.01+146+147+148+149+150+155+152+153+154+155预留空间牵引风机 1防滑阀 1 防滑阀 2主压缩机1牵引风机 2第三方设备柜牵引风机 3防滑阀 3卫生间主变流器 1冷却塔 1制动柜列车供电柜电源柜辅助滤波柜 2辅助滤波柜 1工具柜蓄电池柜蓄电池柜蓄电池柜EDCBEDCB位置定义位置定义+157+158+159+160+162.01+162+163+164+164.01+165冷却塔 2主变流器 2预留空间牵引风机 4防滑阀 4牵引风机 5主压缩机2牵引风机 6防滑阀 5防滑阀 6网侧柜+180+180.01+180.02+181+181.01+181.02+182+182.01+182.02+183+184+185+185.01底架区域,转向架1/2之间,左侧轮对1前方,左侧轮对1前方,右侧底架区域,转向架1上方底架区域,转向架1上方,左侧底架区域,转向架1上方,右侧底架区域,转向架1/2之间底架区域,转向架1/2之间,右侧风缸风缸主变压器上方底架区域,轮对1前方主变压器EDC BEDCB位置定义位置定义E D C B EDCBE D C B EDCB+186+186.01+186.02+187+187.01+187.02+188+188.01+188.02+188.03+188.04+188.05+188.06+188.07+188.08+188.09+188.10+188.11+189+189.01+189.02+189.03+189.04+189.05+189.06+189.07+189.08+189.09+189.10+189.11底架区域,转向架2上方底架区域,转向架1上方,右侧底架区域,转向架2上方,右侧底架区域,轮对6后方底架区域,轮对6后方,左侧底架区域,轮对6后方,右侧转向架 1 1,左侧 1,右侧 2,左侧 2,右侧 3,左侧 3,右侧牵引电机 1 传感器牵引电机 2 传感器牵引电机 3 传感器分相区分相区转向架 2 4,左侧 4,右侧 5,左侧 5,右侧 6,左侧 6,右侧牵引电机 4 传感器牵引电机 5 传感器牵引电机 6 传感器分相区分相区传感器左侧传感器右侧传感器左侧传感器右侧+191+192+193+196+197+198机械间地板,转向架1上方,左侧机械间地板,转向架1/2之间,左侧机械间地板,转向架2上方,左侧机械间地板,转向架1上方,右侧机械间地板,转向架1/2之间,右侧机械间地板,转向架2上方,右侧E D CBAEDCBA位置定义位置定义位置定义E D C B EDCBE D C B EDCBE D C B EDCBP2P1EDCBAEDCBA12=11-F01+161+101.011=11-E07+101.0125KV,50Hz=11-Q02+1651=11/11.32=11/11.3+16512=11-F03+165+165=11-Q03+165S 34E=41/2.5110143.01=41/2.5110141.01=41/2.5110142.01=41/1.1110144.01=41/1.1110145.01=41/1.1110146.01=11-Q01+1651BAD =92-X165.01+165A=11/5.7B=11/5.7=11-T01+105AN+165+161+161=11-Q04+165E =11/10.61a 1n2a2n =11-T02+161.021S21S12S22S1S=11/10.6P E+161.01+165+1651=11-E08+104.02=41/2.11101133.01=41/2.11101131.01=41/2.11101132.01=41/1.11101137.01=41/1.11101138.06=41/1.11101139.0112=11-F02+104.03+104=41/3.2110169.01=41/3.2110167.01=41/3.2110168.011XA=92-X197.01+1971AB=92-X196.01+1961=11-E01+188.01=37/1.8110151.01=37/1.8110151.02=37/1.8110152.01=37/1.8110152.02=37/1.8110153.01=37/1.8110153.02=37/1.8110154.01=37/1.8110154.02+185.01主变压器2XAY1AB=92-X191.01+1911=11-E02+188.04接地电流互感器+185.011AB=92-X196.02+1961=11-E03+188.0521=11-L01+156.110.56mH=11-T04+185.01-X01S1S2=11-T03+185a7x7a8x8P E+196UE=11/8.1P 1P 2M3XAY1.1=11/8.21.22.12.23.13.24.14.25.15.26.16.2PE4XAY +1855XAY1AB=92-X193.01+1931=11-E04+189.026XAY1CAB=92-X198.01+1981=11-E05+189.04=11/2.1110181.01=11/2.1110182.01=11/2.1110183.01=11/2.1110184.01=11/2.1110185.01=11/2.1110186.01=11/3.1110187.01=11/3.1110188.01=11/3.1110189.01=11/3.1110190.01=11/3.1110191.01=11/3.1110192.017AY 1AB=92-X193.02+1931=11-E06+189.05R O O F110111.01R O O F110111.02A 185 W K 110125.02A185 WK110121.03A 240 B K110121.022X1+S110143.01DE1101031110141.012110142.012X1+S110144.01DE1101041110145.01SCR110146.01A185 WK110121.03A185 WK110121.04E 6 G N /Y E110138.04B2.5 BK110138.02B2.5 BK110138.03R O O F110123.042X1+S1101133.01DE11014111101131.0121101132.01 2X1+S1101137.01DE11014621101138.06SCR1101139.01R O O F110123.01ROOF110123.02R O O F110123.01A 240B K110125.03A 95B K110172.02A 95B K110172.03110169.01DE1101051110167.012110168.01A 95 B K110172.04A 95B K110172.05B95 BK 110151.01B95 BK 110151.02B95 BK 110152.01B95 BK1101512.02B95 BK 110153.01B95 BK 110153.02B95 BK 110154.01B95 BK110154.02A 95 B K110172.07A 95B K110172.08A95 BK110172.01A 95 B K110172.06BAND 405X60X20 SE-CU 110181.01BAND 405X60X20 SE-CU110182.01BAND 405X60X20 SE-CU 110183.01BAND 405X60X20 SE-CU110184.01BAND 405X60X20 SE-CU 110185.01BAND 405X60X20 SE-CU110186.01BAND 405X60X20 SE-CU 110187.01BAND 405X60X20 SE-CU110188.01BAND 405X60X20 SE-CU 110189.01BAND 405X60X20 SE-CU 110190.01BAND 405X60X20 SE-CU110191.01BAND 405X60X20 SE-CU110192.01A 95B K110172.09A 95B K110172.10A 95 B K110172.11A 95B K110172.12A 95B K110172.13A 95B K110172.141~1~1~=======3~3~3~3~EDCBEDCB=11/1.8110181.01=11/1.8110182.01=11/1.8110183.01=11/1.8110184.01=11/1.8110185.01=11/1.8110186.01=11-A01+1471.1=11/6.11.2=11/6.12.1=11/6.12.2=11/6.13.1=11/6.13.21S K 1=11/6.1=11-T03+1855.1=11/8.6-L015.2=11/8.61S K 2=11/6.11U =11/6.11V 1W3U =11/6.13V 3WHB1=11/6.1HB2HB32U =11/6.12V 2W+147+147+1471A=92-X192.GRD01+1921B=92-X192.GRD01+1921C=92-X192.GRD01+192+192+192+192=11/4.7110271.01=11/4.7110272.01=11/4.7110273.01=11/4.4110277.01=11/4.4110278.01=11/4.4110279.01=31/1.1110225.01=31/1.1110226.01=31/1.1110227.01=11/4.6110274.01=11/4.6110275.01=11/4.6110276.01BAND 405X60X15 SE-CU110231.01BAND 405X60X15 SE-CU110251.01A240 BK 110271.01A240 BK 110272.01A240 BK110273.01A240 BK 110277.01A240 BK 110278.01A240 BK110279.01A240 BK 110274.01A240 BK 110275.01A240 BK110276.01SCR A120110281.01EF110210BK110225.01SCR A120110282.01EF110211BK110226.01SCR A120110283.01EF110212BK110227.011~1~1~=======3~3~3~3~EDCBEDCB=11/1.8110187.01=11/1.8110188.01=11/1.8110189.01=11/1.8110190.01=11/1.8110191.01=11/1.8110192.01=11-A02+1581.1=11/7.11.22.1=11/7.12.23.1=11/7.13.22S K 1=11/7.1=11-T03+1856.1=11/8.6-L026.2=11/8.72S K 2=11/7.11U =11/7.11V 1W3U =11/7.13V 3WHB1=11/7.1HB2HB32U =11/7.12V 2W+157+157+1571B=92-X197.GRD01+1971C=92-X197.GRD01+1971A=92-X197.GRD01+197+197+197+197=11/4.1110377.01=11/4.1110378.01=11/4.1110379.01=11/4.3110371.01=11/4.3110372.01=11/4.3110373.01=31/1.1110325.01=31/1.1110326.01=31/1.1110327.01=11/4.2110374.01=11/4.2110375.01=11/4.2110376.01BAND 405X60X15110331.01BAND 405X60X15110351.01SCR A120110381.01EF110310BK110325.01SCR A120110382.01EF110311BK110326.01SCR A120110383.01EF110312BK110327.01A240 BK 110377.01A240 BK 110378.01A240 BK110379.01A240 BK 110371.01A240 BK 110372.01A240 BK110373.01A240 BK 110374.01A240 BK 110375.01A240 BK110376.01M 3~M 3~M 3~M 3~M 3~M 3~E D CBAEDCBA=11/3.8110377.01=11/3.8110378.01=11/3.8110379.01=11-M06+189.09U牵引电机 6VW=11/3.8110374.01=11/3.8110375.01=11/3.8110376.01P E=11-M05+189.08U转向架 2牵引电机 5VW=11/3.8110371.01=11/3.8110372.01=11/3.8110373.01P E=11-M04+189.07U牵引电机 4VWP E=11/2.8110277.01=11/2.8110278.01=11/2.8110279.01=11-M03+188.09U牵引电机 3VWP E=11/2.8110274.01=11/2.8110275.01=11/2.8110276.01=11-M02+188.08U转向架 1牵引电机 2VW=11/2.8110271.01=11/2.8110272.01=11/2.8110273.01P E=11-M01+188.07U牵引电机 1VWP E--++E D CBEDCB=11-Q01+165-U B A T T-X011=21/6.83CMDE4+U B A T T2=21/6.821=21/10.722=21/10.75=21/9.46=21/9.49=21/9.510=21/9.52324252627=43/13.828=43/13.87=21/9.38=21/9.311=21/10.712=21/10.716=28/8.717=28/8.718=21/9.519=21/9.532=21/15.833=21/15.8A=11/1.3B=11/1.31.1 1.22.1??B01??B012.2M 3~M 3~EDCBEDCB=11-T03+185-F01U=11/1.7原边绕组E=11/1.7-X01D 1=41/4.1油流继电器 1M=11/1.7D 2=41/4.11.1=11/1.7D 3=41/4.21.2=11/1.7P E-F022.1=11/1.7-X02D 1=41/4.22.2=11/1.7油流继电器 2D 2=41/4.23.1=11/1.7D 3=41/4.23.2=11/1.7次边绕组P E4.1=11/1.74.2=11/1.7-X031=41/4.4温度传感器 1-B01122=41/4.5-X041=41/4.7温度传感器 2-B02122=41/4.7a 5x 5列车供电绕组-M01-X05U=34/3.4a 6油泵 1V=34/3.4x 6W=34/3.45.1=11/2.3(牵引)滤波电抗器 1-M025.2=11/2.4-X06U=34/3.6油泵 2V=34/3.76.1=11/3.3(牵引)滤波电抗器 2W=34/3.76.2=11/3.4-S0121=21/6.4L 1.1=37/1.4压力释放阀信号(供电)滤波电抗器 112-S22=21/6.4L 1.2=37/1.5L 2.1=37/1.4-S0221=41/4.3(供电)滤波电抗器 2L 2.2=37/1.534-S22=41/4.3P E =11/1.7M 3~M 3~M 3~+++---S1S1S1S2S2S22.12.12.12.22.22.2M 3~M 3~M 3~+++---S1S1S1S2S2S22.12.12.12.22.22.212345678EDCBAEDCBA=11-M01+188.07=11-M02+188.08=11-M03+188.09U=11/4.8U=11/4.6U=11/4.5V=11/4.8V =11/4.7V =11/4.5W =11/4.8W =11/4.7W =11/4.5P E =11/4.8P E =11/4.7P E =11/4.6-X01A=23/3.2-X01A =23/3.5-X01A =23/4.2速度传感器B=23/3.2速度传感器B =23/3.6速度传感器B =23/4.2C=23/3.2C=23/3.6C =23/4.2-B01-B01-B01D=23/3.2D=23/3.6D =23/4.2S C RS C RS C R 转向架 1-X02D =23/3.3-X02D=23/3.7-X02D =23/4.3E=23/3.3E=23/3.7E =23/4.3温度传感器温度传感器温度传感器I=23/3.4I=23/3.7I =23/4.4-B02-B02J=23/3.4-B02J=23/3.7J =23/4.4S C RS C RS C RAAABBBCCCFFFGGGHHH牵引电机=11-M04+189.07=11-M05+189.08=11-M06+189.09U=11/4.4U=11/4.3U=11/4.1V=11/4.4V=11/4.3V =11/4.1W =11/4.4W =11/4.3W =11/4.2P E =11/4.4P E =11/4.3P E =11/4.2-X01A=23/4.5-X01A=23/5.2-X01A=23/5.5速度传感器B=23/4.6速度传感器B=23/5.2速度传感器B=23/5.5C=23/4.6C=23/5.2C=23/5.6-B01-B01-B01D=23/4.6D=23/5.2D=23/5.6S C RS C RS C R转向架 2-X02D=23/4.7-X02D =23/5.3-X02D =23/5.7E=23/4.7E=23/5.3E=23/5.7温度传感器温度传感器温度传感器I=23/4.7I =23/5.3I =23/5.7-B02-B02J=23/4.7J=23/5.4-B02J=23/5.7S C RS C RS C RAAABBBCCCFFFGGGHH -XHA 1A 2A 1A 2B 3B 4B 3B 4A 3A 4A 3A 4B 1B 2B 1B 2EDCBA EDCBA=11-Q03+165=11-Q04+165关开车顶隔离开关VVUU 3=21/12.53=21/12.74=21/12.54=21/12.71=21/12.41=21/12.62=21/12.42=21/12.6TTSSS=11/1.2S=11/1.4E=11/1.2E=11/1.4E DCBA EDCBA=11-Q02+165工作位接地位1=11/1.22=11/1.23=11/1.24=11/1.2-X011=21/6.4-X012=21/6.4-X013=21/11.2-X014=21/11.2EDCBAEDCBA状态=11-A01(2)(8)(7)(10)(8)=11-E01=11-M 01(3)(1)(4)(8)(10)(2)(7)=11-M 02=11-E02(3)=11-T03(4)(8)(7)=11-T04(10)S 1S 2UE (8)P 1P 225kV, 50Hz=11-E03=11-M 03(3)机车(2)(5)(3)(1)主变流器(2)布线绝缘子(3)牵引电机接地线(4)转向架和车体之间的接地线(5)接地母排(6)主变流器和车体之间的接地线(7)轴端接地装置(8)绝缘轴承(9)车体与轴端接地装置的接地线(10)牵引电机(11)接地电抗器(11)(10)(2)(8)=11-M 04(8)(9)(7)=11-E04(3)(10)(2)(8)(7)(4)=11-M 05=11-A02=11-E05(4)(3)(10)(8)=11-M 06(8)(7)(2)=11-E06(6)(1)UUU U--M01EDCBAEDCBA=51/7.7320161.5612+156.01=21-F15713142324=24/9.7=21/1.121+156.01=21-F157=21/1.1辅助压缩机电源=32/9.8320171.631=24-A34+156.0549AXCB =92-X156.13+156.0348ADYB =92-X156.13+156.03D 26=K30/4.3A34_03DXM34B 263132=21-K91+156.06=21/1.3=21-K91+156.06A 1A 2=21/1.5=21/1.5131321241422=21/1.331324344=21-K91-R01+156.0612辅助压缩机=21-A20+149=32/7.8320171.421=32/7.8320171.422辅助压缩机故障12=21-K91+156.06=21/1.3A 1A=91-X156.32A+156.02+156.02=91-X156.32B A 1B-X011+PE--X016M 1B=91-X156.32B +156.02M 1A+156.02=91-X156.32A34=21-K91+156.06=21/1.3P E+149A 2A=91-X156.32A +156.02+156.02=91-X156.32BA 2B-X013-X018=24-A35+156.05辅助压缩机压力检测A 3A=91-X156.32A+156.02+156.02=91-X156.32BA 3B-X015-X0110B 2B=91-X156.32B +156.02B 2A +156.02=91-X156.32A-X3Z 10=K30/5.7E35_13DXM35-X014-X019辅助风缸塞门状态=34/16.1320161.57MB2.5 BK210121.01C 1 B K210121.04C 1 B K210122.01C 1 B K210123.01自带线210122.02自带线 210123.02CU BAR320161.57B2.5 BK210121.05B2.5 BK210121.07B2.5 BK 210121.08B 2.5 B K210131.03B 2.5 B K210131.01B 2.5 B K210132.01B 2.5 B K210132.02E 2.5 G N /Y E210141.01B 2.5 B K210121.011B 2.5 B K210121.014C 1 B K210151.01C 1 B K210151.0201EDCBAEDCBA=31-S01+156.11=31-S02+156.11=24/5.1320161.22=21/3.7210221.08库内动车库内动车=32/7.5320171.656=32/7.5320171.657正常正常21=34/23.522=34/23.521=34/23.522=34/23.5=24-A37+156.04=21-A02+107.01主断和受电弓控制电源41YV46CAB=92-X156.13+156.03D 28=K10/7.2A37_04DXM37B 28=K10/7.2G 2A=91-X156.72A +156.02+156.02=91-X156.72BG 2B-X011=21/18.2-X012=21/18.3制动系统压力传感器=21-A03+110.01=24-A38+156.0442YVD 28=K30/8.3A38_04DXM38B 28=K30/8.3G 2A=91-X156.82A +156.02+156.02=91-X156.82BG 2B-X011=21/18.5-X012=21/18.621+156.01=21-F114=21/2.412+156.01=21-F11413142122=24/8.7=21/2.4=24-A39+156.04=28-A01+149<U99><B01>81CBA=92-X156.13+156.03-X3Z 4=K30/9.7E39_04DXM39受电弓气路隔离塞门打开<U99>43-X02D 8=21/6.4-X02D 5=21/6.4=24-A33+156.05762DAB=92-X156.03+156.03A 4A=91-X156.52A +156.02+156.02=91-X156.52B A 4B-X02C 8-X02C5C 2B=91-X156.32B +156.02C 2A+156.02=91-X156.32A-X3B 6=K30/3.7E33_08DXM3349KF=21/3.7210251.71P>6.5bar P<4.5bar <U43.02>P>辅助压缩机启动请求闭合断开　=24-A31+156.05-X02D6+156.02=91-X156.72AP1AC 1A=91-X156.32A +156.02+156.02=91-X156.32BC 1B-X02D 12C 3B=91-X156.32B +156.02C 3A+156.02=91-X156.32A-X3D 2=K30/1.7E31_03DXM31P1B<U43.13>辅助风缸赛门状态=24-A31+156.05-X02D73C 4B=91-X156.32B +156.02C 4A +156.02=91-X156.32A-X3B 6=K30/1.7E31_08DXM31=24/3.1320161.31=21/12.1210221.02C 1 B K210211.01C 1 B K210212.01C 1 B K210212.02C 1 B K210251.01C 1 B K210251.02C 1 B K210212.03C 1 B K210331.01C 1 B K210331.02C 1 B K210261.91CU BAR320161.31B2.5 BK210221.01C1 BK210261.92C 1 B K210251.71C 1 B K210251.72C 1 B K210261.01C 1 B K210261.02C1 BK210221.99C 1 B K210251.03C 1 B K210251.99C 1 B K210262.01C 1 B K210262.02C1 BK210221.02C 1 B K 210263.01C 1 B K210263.02EDCBAEDCBA=32/9.8320171.624=24-A35+156.05D 22=K30/5.3A35_01DXM35B 22=K30/5.3原边电压互感器配置主和电弓控源断受制电3YX=92-X156.03+156.034YX=92-X156.03+156.035YX=92-X156.03+156.036YX=92-X156.03+156.037YXA =92-X156.03+156.038ABX=92-X156.03+156.032CY=92-X156.03+156.033CBAD =92-X156.03+156.034CBAD 5CBAD 7C BD=92-X156.03+156.03+156.02=91-X156.52AJ4+156.02=91-X156.52AE1A+156.02=91-X156.72AH1A+156.02=91-X156.82AH3A+156.02=91-X156.82AH1A+156.02=91-X156.52AE2A E3A E4A F1A F2A F3AJ4E1BH1BH3BH1BE2B E3B E4B F1B F2B F3B=28/8.1210221.30=41/1.1210221.18=21/2.6210251.71=21/11.1210221.92=21/6.1210221.07=21/7.5210221.13=21/2.1210221.08=21/15.7210221.50=21/5.5210221.11=21/5.5210221.12=21/5.2210221.10=21/12.1210221.04=21/9.4210221.16=21/9.4210221.15=21/9.6210221.19=21/9.6210221.20=21/10.6210221.23=21/10.6210221.24C1 BK210221.96210221.82C1 BK210221.60C1 BK210221.61C1 BK210221.62C1 BK210221.64C1 BK210221.65C1 BK210221.66C1 BK210221.67C1 BK210221.68C1 BK210221.69C1 BK210221.70C1 BK 210221.30C1 BK210221.18210221.92C1 BK210221.07C1 BK210221.13C1 BK210221.08C1 BK210221.04C1 BK210221.23C1 BK210221.24C1 BK210221.50C1 BK210221.11C1 BK 210221.12C1 BK210221.16C1 BK210221.15C1 BK210221.19C1 BK210221.20C1 BK210221.10EDCBAEDCBA升0降升0降E11_06001E12_06110=24/1.7240121.13E11_07100E12_07011=21-S11+111.02降升=24-A11+111.07降弓指令1A =91-X111.02A +111.021B+111.02=91-X111.02B11E11_06122B=91-X111.02B +111.02+111.02=91-X111.02A2A-X3D 4=K10/1.7DXM11升弓指令223B3A-X3Z 6E11_0721司机室 1降弓指令-非=24-A12+111.0713144B4A-X3D 4=K10/2.2E12_06DXM12升弓指令-非23245B5A-X3Z 6E12_07=24/2.8240221.13=21/8.1240121.84=21-S21+211.02降升=24-A21+211.07降弓指令1A=91-X211.02A +211.021B +211.02=91-X211.02B11122B=91-X211.02B +211.02+211.02=91-X211.02A2A-X3D 4=K20/1.7E21_06DXM21升弓指令223B3A-X3Z 6E21_0721司机室 2降弓指令-非=24-A22+211.0713144B4A-X3D 4=K20/2.2E22_06DXM2223245B5A -X3Z 6E22_07升弓指令-非升0降升0降=21/8.4240221.84E21_06001E22_06110E21_07100E22_07011自带线240121.80自带线210431.03C 1 B K210431.02自带线240121.81自带线210432.03C 1 B K210432.02自带线240121.82自带线210441.03C 1 B K210441.02自带线240121.83自带线210442.03C 1 B K210442.02自带线240221.80自带线210461.03C 1 B K210461.02自带线240221.81自带线210462.03C 1 B K210462.02自带线240221.82自带线210471.03C 1 B K210471.02自带线240221.83自带线210472.03C 1 B K210472.02EDCBA EDCBA弓1自动弓2双弓E31_111001E31_120011=21/3.7210221.10=21-S51+156.09弓1自动受电弓选择开关点位1弓2双弓=24-A31+156.0512-X3Z 4=K30/1.7E31_04DXM31受电弓选择开关点位2=24-A31+156.054-X3B 4=K30/1.7E31_05DXM313=21/3.7210221.12=21/3.7210221.11=21-A02+107.01=24-A37+156.04-X022=21/18.3-X021=21/18.4G 4B=91-X156.72B+156.02+156.02=91-X156.72AG 4A-X3B 8=K10/7.7E37_11DXM373受电弓阀板控制=21-A03+110.01=24-A38+156.04-X022=21/18.6-X021=21/18.7G 4B=91-X156.82B+156.02+156.02=91-X156.82AG 4A-X3B 8=K30/8.7E38_11DXM383C 1 B K210531.01C1 BK210221.40C 1 B K210541.013+/-0.2bar 2.5+/-0.2bar C 1 B K210561.01C 1 B K210561.023+/-0.2bar2.5+/-0.2barC 1 B K210571.01C 1 B K210571.02EDCBAEDCBA=21/3.7210221.07=31-S01+156.11=31-S02+156.11正常正常库内动车库内动车41=34/23.642=34/23.641=34/23.642=34/23.6M 2A=91-X156.12A+156.02+156.02=91-X156.12BM 2B１端２端紧急按钮紧急按钮A3B=91-X111.07+111.07=32/9.8320171.620=28-S10+111.13=28-S20+211.13A3A11=28/25.312=28/25.4F 4A=91-X111.17A+111.07+111.07=91-X111.17BF 4BF 4B=91-X211.17B+211.07F 4A+211.07=91-X211.17A11=28/25.312=28/25.4A 2A=91-X211.17A +211.07+211.07=91-X211.17BA 2B=11-Q02+165=24-A39+156.04钥匙箱准备就绪工作位压力释放阀5A=92-X156.13+156.03-X3D 2=K30/9.7E39_03DXM39接地位1=11/11.42=11/11.4=28-A01+149<U99>=11-T03+185=34-E01+148=21/7.1210641.03布赫 报警ALARM=24-A33+156.0543-X02D5=21/2.5-X02D 8=21/2.5-S0121=11/8.712-S-S012212=34/22.47613=34/22.5M 4B=91-X156.82B +156.02M 4A+156.02=91-X156.82A6XDAB =92-X156.13+156.03-X3Z 6=K30/3.7E33_07DXM33HVB 合=21-K01+156.03=24-A33+156.05=24-A33+156.055BDCY =92-X156.13+156.03D 24=K30/3.3A33_02DXM33B 24D 28=K30/3.3A33_04DXM33B 2845BDA=92-X156.06+156.061=21/20.22=24-A39+156.04=24-A39+156.04A39_02DXM39A39_04DXM3944BDC=92-X156.06+156.06D 24=K30/9.3B 24=K30/9.3D 28=K30/9.3B 28=K30/9.3=24-A39+156.04=21-K02+156.03-X3B 2=K30/9.7E39_02DXM39=21-K02+156.039=21/20.7=21/7.1210641.0214=21/20.6542BAC=92-X156.06+156.064712=24-A33+156.058BDCA=92-X156.13+156.03-X3D 4=K30/3.7E33_06DXM33=21-K01+156.03=21-K01+156.039145=21/20.34=21/20.37HVB 控制开关12=21-K01+156.03=11-Q01+165K0110+-6=21/20.4G 1A=91-X156.52A +156.02+156.02=91-X156.52BG 1B-X012=11/5.4-X011=11/5.2F 4B=91-X156.52B +156.02F 4A+156.02=91-X156.52A8C 1 B K210621.01C 1 B K210622.01C 1 B K210622.02C 1 B K210622.03C 1 B K210623.01C 1 B K210623.02C 1 B K210623.03C 1 B K210624.01C 1 B K210624.02C 1 B K210641.91C 1 B K210625.02C 1 B K210631.01C 1 B K210632.01C 1 B K210641.21C 1 B K210641.01C 1 B K210641.02C 1 B K210641.05C 1 B K210641.94C 1 B K210653.93C 1 B K210652.03C1 BK210641.91320171.577C 1 B K210641.92C 1 B K210641.93C 1 B K210653.92C 1 B K210662.91C1 BK210641.06C 1 B K210662.01C 1 B K210661.01C1 BK210662.92C 1 B K210662.02C 1 B K210662.03C 1 B K210671.01C 1 B K210681.01C 1 B K210681.02C 1 B K 210682.01C 1 B K210682.02。

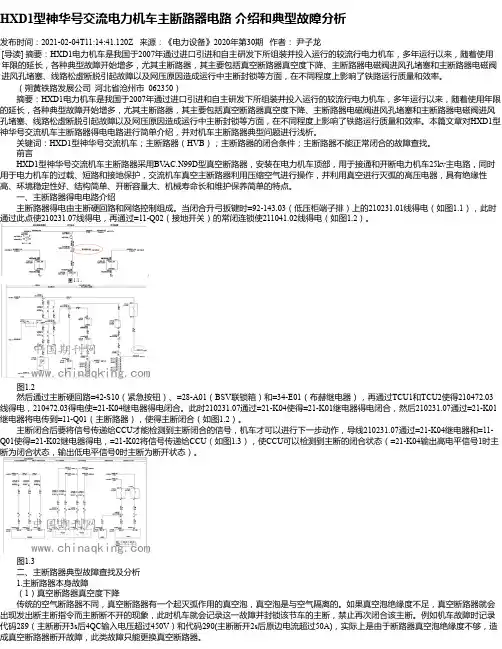

HXD1型神华号交流电力机车主断路器电路介绍和典型故障分析发布时间：2021-02-04T11:14:41.120Z 来源：《电力设备》2020年第30期作者：尹子龙[导读] 摘要：HXD1电力机车是我国于2007年通过进口引进和自主研发下所组装并投入运行的较流行电力机车，多年运行以来，随着使用年限的延长，各种典型故障开始增多，尤其主断路器，其主要包括真空断路器真空度下降、主断路器电磁阀进风孔堵塞和主断路器电磁阀进风孔堵塞、线路松虚断脱引起故障以及网压原因造成运行中主断封锁等方面，在不同程度上影响了铁路运行质量和效率。

（朔黄铁路发展公司河北省沧州市 062350）摘要：HXD1电力机车是我国于2007年通过进口引进和自主研发下所组装并投入运行的较流行电力机车，多年运行以来，随着使用年限的延长，各种典型故障开始增多，尤其主断路器，其主要包括真空断路器真空度下降、主断路器电磁阀进风孔堵塞和主断路器电磁阀进风孔堵塞、线路松虚断脱引起故障以及网压原因造成运行中主断封锁等方面，在不同程度上影响了铁路运行质量和效率。

本篇文章对HXD1型神华号交流机车主断路器得电电路进行简单介绍，并对机车主断路器典型问题进行浅析。

关键词：HXD1型神华号交流机车；主断路器（HVB）；主断路器的闭合条件；主断路器不能正常闭合的故障查找。

前言HXD1型神华号交流机车主断路器采用BV AC.N99D型真空断路器，安装在电力机车顶部，用于接通和开断电力机车25kv主电路，同时用于电力机车的过载、短路和接地保护，交流机车真空主断路器利用压缩空气进行操作，并利用真空进行灭弧的高压电器，具有绝缘性高、环境稳定性好、结构简单、开断容量大、机械寿命长和维护保养简单的特点。

一、主断路器得电电路介绍主断路器得电由主断硬回路和网络控制组成。

当闭合升弓扳键时=92-143.03（低压柜端子排）上的210231.01线得电（如图1.1），此时通过此点使210231.07线得电，再通过=11-Q02（接地开关）的常闭连锁使211041.02线得电（如图1.2）。

HXD1电力机车主电路图1 hxd1电力机车主电路原理图每台hxd1电力机车由两节机车构成，每节机车有一套完整的电传动系统。

该系统由一台拥有1个原边绕组、4个牵引绕组和两个2次谐振电抗器的主变压器通过2个pwm四象限变流器（4qc）向两个独立的中间电压直流环节供电。

每台转向架上的2个三相感应电动机作为一组负载，由连接在两个中间直流环节中的一个脉宽调制逆变器供电，主电路原理图如图1所示。

电力机车中牵引传动系统的等效电路如图2所示。

图2 牵引传动系统等效电路图图2中，v s是牵引变电所大系统折算到机车变压器副边的电压值，是理想电压源，z是牵引变电所大系统到机车接入端口折算到变压器副边的阻抗，与系统短路容s量等有关；v in是变压器原边折算到副边的电压值，z in是变压器(含pwm交流电抗器)折算到变压副边的阻抗；v ac是pwm四象限变流器输入端的电压，i dc是牵引电机逆变器直流侧的等效电流值2 网侧电路网侧电路原理如图2 所示, 其主要功能是由网侧获取电能, 属于25 kV 电路。

每节机车网侧电路由一台受电弓、一台带高压接地装置的主断路器、一台避雷器、一台高压电压传感器、一台高压电流传感器、一台高压隔离开关、主变压器原边、回流侧互感器和接地碳刷等组成。

两节机车间网侧电路通过高压连接器相连。

2.1 原边接地保护检测原边电流和回流电流的差值, 当大于整定值时,判定为原边接地, 主断路器进行分断保护。

2.2 主变压器次边和主变流器短路保护如果变压器二次线圈或主变流器发生短路, 则在检测到短路的瞬间断开主断。

由于变压器的高短路阻抗, 从而限制了短路电流。

2.3 硬短路保护电路中间直流电路中装有短路保护装置。

在出现贯穿短路时, 主断路器将分断网侧电流; TCU 将封锁四象限和PWM逆变器的触发脉冲, 并触发硬短路保护装置, 用来吸收短路回路释放的能量。

2.31 接地保护电路接地保护电路由跨接在中间电路的两个串联电阻和一个接地信号检测器组成。

HXD1型电力机车牵引电传动系统分析HXD1型电力机车是目前中国国内主要采用的交流传动电力机车之一、该型号机车采用了牵引电传动系统，由电机、变压器、整流器、逆变器和控制装置等组成。

本文将对HXD1型机车的牵引电传动系统进行分析，包括其工作原理、特点以及存在的问题等方面。

首先，HXD1型机车的牵引电传动系统主要由交流牵引电机驱动，电机与车轮通过齿轮减速器、驱动轴传递动力。

在牵引过程中，电机接收来自整流器输出的直流电能，通过电机的转子与零部件之间的相对运动，将电能转化为机械能，驱动车轮产生牵引力。

同时，在制动过程中，电机作为电动制动器，将机械能转化为电能，并通过逆变器将电能转化为热能散发。

其次，HXD1型机车牵引电传动系统的特点有以下几点。

首先是动力性能稳定可靠。

该型机车采用了电机传动，相比于传统的机械传动方式，具有动力传递效率高、响应速度快等特点，能够提供稳定可靠的动力输出。

其次是能源利用效率高。

传统的机车通过牵引发动机与传动系统实现牵引力，但在过程中会有功率损耗，而电力机车通过直接利用电能驱动电传动系统，能够更高效地利用能源，提高能源的利用效率。

再次是环境友好。

电力机车不需要燃料燃烧，减少了尾气排放，对环境的污染较小，有利于环境保护。

然而，HXD1型机车的牵引电传动系统还存在一些问题。

首先是系统的复杂性。

电力机车的牵引电传动系统涉及到多种电力、电子设备，需要较高的技术水平和维修保养能力。

其次是电力系统的稳定性。

机车的电力系统在工作过程中需要经常进行调整和优化，以确保系统的稳定性和安全性。

再次是能源供给的问题。

电力机车需要外部供电，如果供电系统不稳定或故障，会影响机车的正常运行和维护。

综上所述，HXD1型电力机车的牵引电传动系统具备稳定可靠、能源利用效率高、环境友好等特点。

然而，还需要进一步解决系统复杂性、电力系统稳定性和能源供给等问题，以提高机车的性能和可靠性。

文章标题：探索HXD1型电力机车异步牵引电机的特点和技术参数在现代铁路运输系统中，电力机车是不可或缺的一环。

HXD1型电力机车作为我国铁路系统中的重要角色，其异步牵引电机更是其核心组成部分。

在本文中，我们将深入探讨HXD1型电力机车异步牵引电机的特点和技术参数，帮助您更加全面地了解这一关键技术。

1. 异步牵引电机的基本原理在探讨HXD1型电力机车的异步牵引电机之前，首先需要了解异步电机的基本原理。

异步电机是一种常见的感应电动机，其工作原理是基于感应电机产生的旋转磁场来驱动机车行驶。

相比直流电机，异步电机具有结构简单、维护成本低等优点，因此在电力机车中得到了广泛应用。

2. HXD1型电力机车异步牵引电机的特点HXD1型电力机车采用异步牵引电机作为驱动装置，其特点主要体现在以下几个方面：（1）高效节能：异步电机具有高效节能的特点，能够在保证机车牵引力的减少能源消耗，降低运营成本。

（2）可靠性强：HXD1型电力机车异步牵引电机采用先进的电气控制技术，具有良好的稳定性和可靠性，保证了列车运行的安全稳定。

（3）适应性强：异步牵引电机具有良好的负载适应性和调速性能，能够适应不同行车条件下的牵引需求，保证了机车的多样化运行。

3. 技术参数分析HXD1型电力机车异步牵引电机的技术参数对于理解其性能特点至关重要。

下面我们将从电机功率、额定转速、绝缘等级等方面展开分析：（1）电机功率：HXD1型电力机车异步牵引电机的功率较大，通常在4000kW以上，能够提供足够的牵引力，适应重载和长途运输需求。

（2）额定转速：异步电机的额定转速通常在600-1800转/分钟之间，能够在不同速度下提供稳定的牵引力，适用于不同的运行条件。

（3）绝缘等级：考虑到电力机车运行环境的特殊性，HXD1型电力机车异步牵引电机采用高等级的绝缘材料和工艺，可以在潮湿、高温等恶劣条件下保持良好的绝缘特性。

在总结回顾本文所探讨的HXD1型电力机车异步牵引电机的特点和技术参数后，我们不难发现，其高效节能、可靠性强和适应性强等优势，使其成为了电力机车领域的重要技术装备。
