1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，md-----管道计算内径，mg----重力加速度，m/s 2C----谢才系数 i----水力坡降； R ―――水力半径，mQ ―――管道流量m/s 2v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式4． 公式的适用范围： 3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用.布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<,R<;巴浦洛夫斯基公式的适用条件为≤R ≤3m;≤n ≤.海澄-威廉公式是在直径≤工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106. 通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾.海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值管径对选择计算公式得影响 根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
一. 给排水1、给排水设计规范给排水\规范\给排水.chm给排水\规范\CECS 151-2003 沟槽式连接管道工程技术规程.pdf给排水\规范\CECS 153-2003 建筑给水薄壁不锈钢管道工程技术规程.pdf给排水\规范\CECS 168-2004 建筑排水柔性接口铸铁管管道工程技术规程.pdf.pdf给排水\规范\CECS 171-2004 建筑给水铜管管道工程技术规程.pdf给排水\规范\CECS 183-2005 虹吸式屋面雨水排水系统技术规程.pdf给排水\规范\CECS 247-2008 建筑同层排水系统技术规程(附条文说明).pdf给排水\规范\GB 50242-2002 建筑给水排水及采暖工程施工质量验收规范.pdf 给排水\规范\GB 50243-2002 通风与空调工程施工质量验收规范.pdf2、给排水设计图集给排水\图集\01S305 小型潜水排污泵选用及安装.pdf给排水\图集\01S519小型排水构筑物.pdf给排水\图集\02J331 地沟及盖板.pdf给排水\图集\02J915 公共建筑卫生间.pdf给排水\图集\02S101 矩形给水箱.pdf给排水\图集\02S404防水套管.pdf给排水\图集\02S515排水检查井.pdf给排水\图集\03K132风管支吊架.pdf给排水\图集\03S402 室内管道支架及吊架.pdf给排水\图集\03S702钢筋混凝土化粪池.pdf给排水\图集\04S202室内消火栓安装.pdf给排水\图集\04S519小型排水构筑物.pdf给排水\图集\05K232 分(集)水器分汽缸.pdf给排水\图集\05S502室外给水管道附属构筑物.pdf给排水\图集\05SS121热水机组选用与安装.pdf给排水\图集\07FS02 防空地下室给排水设施安装.PDF给排水\图集\09BSZ3-1玻璃钢化粪池选用及安装.pdf给排水\图集\09S302雨水斗选用及安装.pdf给排水\图集\92S213化粪池标准(部分).pdf给排水\图集\95R402 室内热力管道支吊架.pdf给排水\图集\CJ-T 136-2007 给水衬塑复合钢管.pdf给排水\图集\CJ-T 250-2007建筑排水用高密度聚乙烯(HDPE)管材及管件.pdf 给排水\图集\DBJT03-22-2005系列建筑标准设计图集05S1卫生设备安装工程.pdf给排水\图集\DBJT03-22-2005系列建筑标准设计图集05S8管道及设备防腐保温.pdf给排水\图集\GB 5135.2-2003 自动喷水灭火系统第2部分湿式报警阀、延迟器、水力警铃.PDF给排水\图集\GB-T 11836-2009 混凝土和钢筋混凝土排水管.pdf给排水\图集\GB-T 12772-2008 排水用柔性接口铸铁管、管件及附件.pdf给排水\图集\GB-T 17395-2008 无缝钢管尺寸、外形、重量及允许偏差.pdf给排水\图集\HG-T21629-1999管道支架.pdf给排水\图集\L03S002化粪池.pdf给排水\图集\S1-2002给排水标准图集合订本(上).pdf给排水\图集\S1-2002给排水标准图集合订本(下).pdf给排水\图集\SR416室外热力管道安装-地沟敷设.pdf给排水\图集\低温热水地板辐射供暖系统施工安装.doc给排水\图集\建筑安装工程施工（第二版）01 消防、电梯、保温、水泵、风机工程.pdf给排水\图集\排水工程标准.pdf3、给排水常用网站土木在线给排水/筑龙网给排水/天工网给排水/全国给水排水技术信息网/中国给水排水/index.asp中国建设科技网给水排水/中国设计网给排水/中国给排水资源网/4、常用计算表给排水\常用计算表\各类给水管材水力计算表.xls给排水\常用计算表\化粪池计算与标准图集选择表.exe给排水\常用计算表\全国民用建筑供暖通风与空调室外气象参数表《GB50736-2012》(Excel最新版本)2012-12-08编制.xls给排水\常用计算表\室内给排水设计秒流量计算表.xls。
课程设计题目：C-6建筑给水排水工程设计专业班级学生姓名完成日期课程设计指导教师目录第一章课程设计任务书一、............................................................... 设计目的1二、................................................................... 概况1三、......................................................... 设计内容及要求1四、设计成果1第二章课程设计指导书一、........................................................... 卫生设备布置3二、............................................................... 给水系统3三、........................................................... 消防给水系统3四、............................................................... 排水系统4五、........................................................... 主要参考文献4第三章C-6建筑设计计算说明书一、................................................... 建筑内部给水系统计算5二、............................................... 建筑内部消防给水系统计算9三、................................................... 建筑内部排水系统计算12附录：1、给排水平面布置图2、给水系统图3、消防给水系统图4、排水系统图5、卫生间大样图课程设计任务书一、设计目的课程设计是本课程教学的一个实践性环节，是基础理论、基本知识的学习和基本技术训练的继续、深化和发展。
专题二建筑给水工程2.1 建筑给水系统设计实例1. 建筑给水系统设计的步骤(1) 根据给水管网平面布置绘制给水系统图，确定管网中最不利配水点(一般为距引入管起端最远最高，要求的流出压力最大的配水点)，再根据最不利配水点，选定最不利管路(通常为最不利配水点至引入管起端间的管路)作为计算管路，并绘制计算简图。
(2) 由最不利点起，按流量变化对计算管段进行节点编号，并标注在计算简图上。
(3) 根据建筑物的类型及性质，正确地选用设计流量计算公式，并计算出各设计管段的给水设计流量。
(4) 根据各设计管段的设计流量并选定设计流速，查水力计算表确定出各管段的管径和管段单位长度的压力损失，并计算管段的沿程压力损失值。
(5) 计算管段的局部压力损失，以及管路的总压力损失。
(6) 确定建筑物室内给水系统所需的总压力。
系统中设有水表时，还需选用水表。
并计算水表压力损失值。
(7) 将室内管网所需的总压力与室外管网提供的压力进行比较。
比较结果按2.3.1节处理。
(8) 设有水箱和水泵的给水系统，还应计算水箱的容积；计算从水箱出口至最不利配点间的压力损失值，以确定水箱的安装高度；计算从引入管起端至水箱进口间所需压力来校核水泵压力等。
2. 建筑给水系统设计实例图2.1为某办公楼女卫生间平面图。
办公楼共2层，层高3.6m，室内外地面高差为0.6m。
每层盥洗间设有淋浴器2个，洗手盆2个，污水池1个；厕所设有冲洗阀式大便器6套。
室外给水管道位置如图2.1所示，管径为100mm，管中心标高为–1.5m(以室内一层地面为±0.000m)，室外给水管道的供水压力为250kPa，镀锌钢管，排水管道采用塑料管材。
（1）试进行室内给水系统设计。
（2）试进行室内排水系统设计。
图2.1 某办公楼女卫生间平面图解：一、室内给水系统设计过程如下：图2.2 办公楼卫生间给水系统图(1) 首先根据给水管网平面布置绘制给水系统图(如图2.2所示)，再根据给水系统图，确定最不利配水点为最上层管网末端配水龙头，即图中点1位置的淋浴喷头，确定喷头至引入管起端8点之间管路作为计算管路。

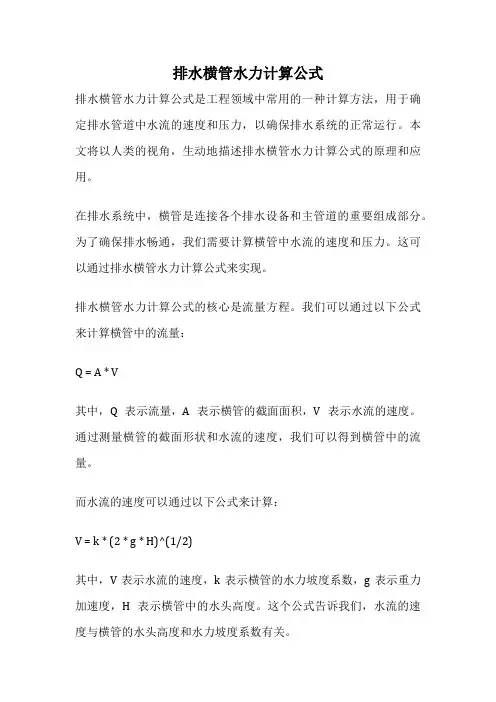

排水横管水力计算公式排水横管水力计算公式是工程领域中常用的一种计算方法，用于确定排水管道中水流的速度和压力，以确保排水系统的正常运行。
本文将以人类的视角，生动地描述排水横管水力计算公式的原理和应用。
在排水系统中，横管是连接各个排水设备和主管道的重要组成部分。
为了确保排水畅通，我们需要计算横管中水流的速度和压力。
这可以通过排水横管水力计算公式来实现。
排水横管水力计算公式的核心是流量方程。
我们可以通过以下公式来计算横管中的流量：Q = A * V其中，Q表示流量，A表示横管的截面面积，V表示水流的速度。
通过测量横管的截面形状和水流的速度，我们可以得到横管中的流量。
而水流的速度可以通过以下公式来计算：V = k * (2 * g * H)^(1/2)其中，V表示水流的速度，k表示横管的水力坡度系数，g表示重力加速度，H表示横管中的水头高度。
这个公式告诉我们，水流的速度与横管的水头高度和水力坡度系数有关。
通过以上公式，我们可以得到横管中的流量和水流的速度，从而进一步计算出水流的压力。
水流的压力可以通过以下公式来计算：P = ρ * g * H + 1/2 * ρ * V^2其中，P表示水流的压力，ρ表示水的密度，g表示重力加速度，H 表示横管中的水头高度，V表示水流的速度。
这个公式告诉我们，水流的压力与水头高度、水的密度和水流的速度有关。
通过排水横管水力计算公式，我们可以准确地计算出横管中的流量、水流的速度和压力，从而确保排水系统的正常运行。
这对于工程师来说是非常重要的，因为它可以帮助他们设计和优化排水系统，提高排水效率。
在实际应用中，我们需要注意选择合适的水力坡度系数和准确的参数值，以确保计算结果的准确性。
同时，我们还需要考虑横管的材质、尺寸和布置等因素，以满足工程需求和安全要求。
排水横管水力计算公式是工程领域中重要的计算方法，可以帮助我们确定排水管道中水流的速度和压力。
通过合理应用这些公式，我们可以设计和优化排水系统，确保其正常运行。

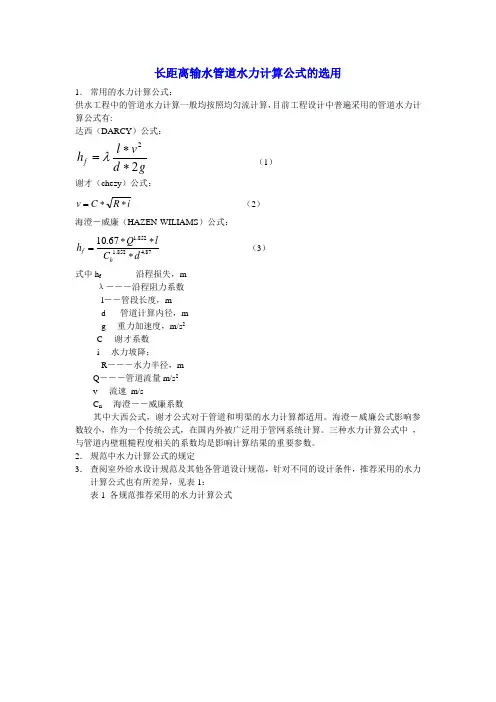

长距离输水管道水力计算公式的选用1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，md-----管道计算内径，mg----重力加速度，m/s 2C----谢才系数 i----水力坡降； R ―――水力半径，mQ ―――管道流量m/s 2v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式4． 公式的适用范围： 3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用.布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m ≤R ≤3m;0.011≤n ≤0.04.3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106.通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾. 海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值5.管径对选择计算公式得影响 根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度1.3*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
第二章习题1、某肉类联合加工厂每天宰杀活牲畜 258T,废水量标准8.2m3 /t 活畜，总变化系数1.8,三班制生产，每班8h,最大职工数 860人，其中在高温及污染严重车间工作的职工占总数的 40%,使用淋浴人数按 85%十，其余60%勺职工在一般车间工作，使用淋浴人数按 30%十.工厂居住区面积9 . 5X 104 m 2，人口密度580人/10 4 m 2，生活污水量标准160L/人• d,各种污水由管道汇集送至污水处理站，试计算该厂的最大时污水设计流量.解： 该厂的最大时污水设计流量 Q=Q +Q 2 +Q 3 k - n - k ……八 z 160X 9.5 X 585X 1.8q = 24X 3600 = 24X 3600=18.525L/s A1 B 1 K 1 +A2 B 2 K 2 C1 D 1 +C2 D 2 860X 60%< 25X 3.0+860 X 40%< 35X 2.5 Q 2 = TX 3600 + 3600 = 8X 3600 860X 60%< 30%< 40+860X 40%< 85%< 60 + --------------------------------------------------------- 3600叶 M ，、 258X 8.2 X 1.8 X 10 3 Q = --------------- = -------- =44.08 L/s 飞 TX 3600Q=Q +Q2 +Q3 =18.525+8.98+44.08=72.59 L/s解：先进行干管的流量计算如下表:2、下图为某工厂工业废水干管平面图。
图上注明各废水排除口的位置，设计流量以及各 设计管段的长度，检查井处的地面标高，排除口 1的管底标高为218。
9m ，其余各排除口 的埋深均不得小于 1.6m 。
该地区土壤无冰冻。
要求列表进行干管的水力计算，并将计算 结果标注在图上。
排水工程计算书一、雨水管道水力计算(一)、计算依据1、《室外排水设计规范》（GB50014-2006）；2、《城市道路设计规范》（CJJ37-90）；3、《城市防洪工程设计规范》（GJJ50-92）；4、《给水排水设计手册》；5、《曹溪东片区控制性详细规划》、《东山片区控制性详细规划-调整》及《龙岩市中心城区管线综合规划》进行汇水流域及雨水系统设计；6、雨水汇水流域计算图(附图一)。
(二)、本工程雨水管除收集道路二侧地块的雨水外，主要转输闽大路、莲庄路、莲东南路、东环路以及其它规划支路的雨水或山洪水。
2、防洪设计标准，山洪防洪标准重现期为153、暴雨强度：采用福建省建设厅发布的《城市及部分县城暴雨强度公式》DBJ13-52-2003中的龙岩市暴雨强度公式：q=2399.136(1+0.471LgP)/(t+8.162)0.756(L/s·ha)式中：q------设计暴雨强度(L/s·ha)；P------设计重现期(a)；t-------设计降雨历时(min)。
4、设计降雨历时，按下公式计算：t=t1+mt2 (min)式中：t------降雨历时(min)；t1-----地面集水时间，一般采用5min；m-----折减系数，暗管折减系数m=2，明渠折减系数m=1.2；t2-----管渠内雨水流行时间(min)。
5、设计流量：Q=qψF(L/s)式中：Q------雨水设计流量(L/s)；ψ------径流系数，区内综合径流系数取0.65，公园绿地综合径流系数取0.2，山体取0.15；F------汇水面积(ha)。
6、排山洪管道根据初步设计的批复按公路小流域公式进行计算，公式为给排水设计手册第二版第七册《城镇防洪》公路科学研究所的简化公式：Qp=Φ(h-z)3/2f4/5(m3/s)式中：Qp------雨水设计流量(m3/s)；Φ------地貌系数，取0.15；h------径流深度(mm),取30mm；z------植物和坑洼滞流的拦蓄厚度(mm)，取15mm；f------汇水面积(平方公里)。
长距离输水管道水力计算公式的选用1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，m d-----管道计算内径，m g----重力加速度，m/s 2 C----谢才系数 i----水力坡降；R ―――水力半径，mQ ―――管道流量m/s 2 v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式4． 公式的适用范围： 3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK ）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用.布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m ≤R ≤3m;0.011≤n ≤0.04.3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106.通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾. 海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值5.管径对选择计算公式得影响 根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度1.3*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
3雨水管道设计计算3．1雨水排水区域划分及管网布置3.1.1 排水区域划分该区域最北端有京杭大运河，中部有明显分水线。
因此以明远路为分界线，明远路以北雨水排入大运河，以南地区雨水排入中部水体。
这样划分有利于减小雨水管线长度和管道，并且可以缩小管径，提高经济效益。
3.1.2 管线布置根据该地区水体及地势特点，雨水管道为正交式布置，沿水体不设主干管，雨水通过干管直接排入水体。
一些距水体较近的街区的雨水直接以地表径流的方式直接流入水体。
明远路以北区域雨水干管的走向为自南向北；以南地区部分干管走向为自南向北，部分为自北向南，个别自南北汇入中间，具体流向根据水体所在位置确定。
具体如图3所示。
3．2雨水流量计算图3雨水管道平面布置（初步设计）3.2.1 雨量分析要素a)降雨量指一定时段降落在某一点或某一面积上的水层深度，其计量单位以mm 计。
也可用单位面积上的具体及（L/ha）表示[9]。
b)降雨历时指一次连续降雨所经历的时间，可以指全部降雨时间，也可以指其中某个个别的连续时段，其计量以min或h计，可从自记雨量记录纸上读取。
c)暴雨强度指某一连续降雨时段内的平均降雨量，用i表示Hit=(3-1)式中，i——暴雨强度(mm/min)；H——某一段时间内的降雨总量（mm）；t——降雨时间(min)。
在工程上常用单位时间内单位面积上的降雨体积q表示。
d)降雨面积指降雨所笼罩的面积。
单位为公顷(ha)雨水管渠的收集并不是整个降雨面积上的雨水，雨水管渠汇集雨水的地面面积称为汇水面积。
每根管段的汇水面积如下表所示：表7 汇水面积计算表：管道编号管道长度（m）本段汇水面积编号本段汇水面积(ha)传输汇水面积(ha)总汇水面积(ha)5～4230.7656 6.670 6.67 4～3153.84578 6.6714.67 3～2230.7658、5918.6814.6733.35 2～1153.8466、691233.3545.356～7192.36511.86011.86 9～8230.76538.1508.15 8～7153.84549.788.1517.93 16～10230.7660（3）、61（3）8.1508.15 10～11115.3861（4） 5.938.1514.08 11～12153.8460（4）、6222.9714.0837.05 12～13192.350(2)、52(2)10.6237.0547.67 13～14230.7650(1)、50（2）10.6247.6758.29 14～15230.7646(2)21.3458.2979.63 17～18115.3861（1）、（2）11.86011.86 18～19269.2260（1）、（2） 4.4411.8616.3 19～20230.7647 5.1916.321.49 20～21230.7648、4914.2321.4935.72 21～22230.7645(2)10.2335.7245.95 23～24192.331(2)、329.4909.49 24～25153.8429、3011.129.4920.61 25～26153.8426、2719.3420.6139.95 26～27153.846(2.2)、7（2.2)9.6739.9549.62 27～28173.076(2.1)、7(2.1)9.6749.6259.29 28～29173.076（1.2)、7(1.2)9.6759.2968.96 30～31192.324(2)、31（1）13.34013.34 31～32230.7624（1）、2814.8213.3428.16 32～33153.8422、2517.0428.1645.2 33～34153.844（4.2)、5（4）12.0645.257.26 34～35153.844（4.1)、5(3)12.0657.2669.32 35～36153.844（2.2）、5（2）12.0669.3281.38 37～38230.7620、2331.42031.42 38～39153.8418（2）、2128.2331.4259.65 39～40153.843（2）、4（3.2)13.6459.6573.29 40～41153.843(1)、4（3.1)13.6473.2986.93 41～42153.842(2)、4（1.2)12.5386.9399.46 43～44153.8418(1)12.45012.45 44～45153.841(3)8.8612.4521.31 45～4230.761(2)8.8621.3130.17 47～48269.2237 1.480 1.48 48～49192.335、3611.12 1.4812.6 49～50153.8433、347.4212.620.02 50～51153.849（1.2)、9（2.2) 5.9320.0225.95 51～52192.39(1.1) 2.9725.9528.92 52～53134.619(2.1) 2.9728.9231.89 53～54134.618(2） 4.6731.8936.56 55～56153.8438、3948.91048.91 56～57153.8411（2）、13（2)11.7848.9160.6957～58 134.61 11(1)、13（1）11.78 60.69 72.47 58～59 134.61 10（2）、12（2）12.67 72.47 85.14 60～61230.7640 22.23 0 22.23 61～62 203.838 41、42 31.13 22.23 53.36 62～63 203.838 15（3） 6.72 53.36 60.08 63～64 203.838 15（2） 6.72 60.08 66.8 65～66 203.838 43、44 49.06 0 49.06 66～67 203.83816(3)、17（3）16.85 49.06 65.91 67～68 203.838 16（2）、17（2）16.8565.9182.76e) 暴雨强度频率和重现期 指定暴雨强度出现的可能性一般不是预知的。
一、降雨强度计算已知：上海；设计重现期P＝2年；设计降雨历时t＝5分钟；径流系数=0.9 计算：设计降雨强度q＝((17.812+14.668×Lg(2))/((5+10.472)0.796))×1000/6＝418.66升/秒•公顷。
二、FX100排水沟水力计算1、已知：水深＝0.12米；沟宽＝0.1米；粗糙系数n＝0.001 ；2、计算：计算时将U形排水沟分为上部矩形和下部半圆形计算。
矩形部分：水深70mm ，底宽:100mm；计算过程：湿周＝2×0.07+0.1＝0.24m ；过流面积＝0.1×0.07＝0.007平米；水力半径＝0.007/0.24＝0.0292m ；流速v＝((0.02922/3)×(0.0010.5))/0.001＝3m/s ；矩形天沟排水量Q＝3×0.007×1000＝21L/s。
半圆形部分：半径为50mm；计算过程：湿周＝3.14×0.05＝0.157m ；过流面积＝0.5×3.14×0.05×0.05＝0.0039平米；水力半径＝0.0039/0.157＝0.0248m ；流速v＝((0.02482/3)×(0.0010.5))/0.001＝2.69m/s ；半圆形天沟排水量Q＝2.69×0.0039×1000＝10.49L/s 。
3、FX100排水沟排水能力=21+10.49=31.49L/s4、FX100排水沟基本资料：三、FX150排水沟水力计算1、已知：水深＝0.21米；沟宽＝0.15米；粗糙系数n＝0.001 ；2、计算：计算时将U形排水沟分为上部矩形和下部半圆形计算。
矩形部分：水深135mm ，底宽:150mm；计算过程：湿周＝2×0.135+0.15＝0.42m ；过流面积＝0.15×0.135＝0.0203平米；水力半径＝0.0203/0.42＝0.0483m ；流速v＝((0.04832/3)×(0.0010.5))/0.001＝4.19m/s ；矩形天沟排水量Q＝4.19×0.0203×1000＝85.06L/s 。
长距离输水管道水力计算公式的选用1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，m d-----管道计算内径，m g----重力加速度，m/s 2 C----谢才系数 i----水力坡降；R ―――水力半径，mQ ―――管道流量m/s 2 v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。
海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。
三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。
2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。
公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。
舍维列夫公式，布拉修斯公式及柯列勃洛克（C.F.COLEBROOK）公式均是针对工业管道条件计算λ值的著名经验公式。
舍维列夫公式的导出条件是水温10℃，运动粘度1.3*10-6 m2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广.柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用. 布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 3.2 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<0.02,R<0.5m;巴浦洛夫斯基公式的适用条件为0.1m ≤R ≤3m;0.011≤n ≤0.04.3.3 海澄-威廉公式是在直径≤3.66m 工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106. 通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于0.0015-0.015,管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾.海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2)表2 常见管材粗糙度相关系数参考值根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度1.3*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速1.5 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS和HAZEN在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。
（1）排水现状项目区内的雨水主要通过✱路道路边沟、散排方式进行排放，就近排入现状排水沟渠。
项目区域内起点至终点地势程中间高两边低，道路范围内无河流，仅在起终点处分别有两条现状排水涵，主要承担项目区内现状雨污水的排放。
✱大道有排向✱市第二污水处理厂的一条DN800污水管道，新建道路污水可接入此管道，最终排入污水处理厂。
（2）排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。
（3）排水规划1）雨水规划根据场地地势及用地布局，片区内雨水收集后，雨水管道按分散、就近、自流的原则布置，前1.42公里雨水排向起点一条1.5×1.6m的横穿✱路的大沟，道路后1.93公里雨水排至✱大道南侧一条2.0×2.0m的合流大沟。
2）污水规划由于道路周边市政管网设施尚未完善，道路污水近期暂考虑与雨水排放至一处，待后期市政管网完善后再接入就近污水道。
根据场地地势及用地布局，道路前1.42公里污水汇合后排向✱路的一条1.5×1.6m的排水沟，待远期截污干管建成后接入✱第二污水处理厂。
道路后1.93公里污水排至✱大道DN800污水干管，最终汇入✱第二污水处理厂。
（4）基本设计参数1）最大控制设计流速：排水管道Vmax=5m/s。
2）最小设计流速：雨水管道和合流管道在满流时Vmin=0.75m/s。
3）雨水管道按满流设计；污水按非满流设计其最大设计充满度按下表4）本工程排水管道均采用管顶平接。
（5）雨水系统1）雨水系统规划本次设计雨水管管道双侧布置在道路混合车道下，K0+000.00～K0+120.00段双侧布置DN600管，K0+120.00～K3+355.15段双侧布置DN800管，前1.42公里雨水汇合后使用DN1000管排向起点一条1.5×1.6m的横穿✱路的大沟，道路后1.93公里雨水排至✱大道南侧一条2.0×2.0m的合流大沟。
道路全线在交叉口处预留雨水支管，具体位置详见《排水平面图》。
液压计算图简单，清晰，易于查阅。
有关水力计算是根据新标准编制的。
适用于给排水工程，环境工程，房屋建设，水利水电工程，污水处理，市政管道，暖通空调等领域的规划设计，施工，管理和决策人员。
也可以作为工厂，矿业企业及相关高等学校的师生参考。
执行摘要水力计算图是给水排水工程设计中常用的水力计算图的集合。
内容包括供水工程用钢管，铸铁管和塑料管的水力计算表，圆形截面钢筋混凝土输水管的水力计算表，圆形，矩形，马蹄形和蛋形截面排水管道的水力计算图，梯形明渠水力计算图，热水管，钢塑复合管，蒸汽和压缩空气管的流量和压力损失计算表等。
为了充分发挥实用的设计功能并配合应用在计算机辅助设计方面，“液压计算表”配备了上述所有液压计算表的电子软件，可以通过计算机准确，方便，快速地检索，查询和计算。
目录1，给水管道水力计算1.钢管和铸铁管1.1计算公式1.2表格和说明1.3水力计算2.钢筋混凝土供水管2.1计算公式2.2水力计算3.塑料给水管3.1计算公式3.2准备和说明3.3水力计算2，排水道水力计算4.钢筋混凝土圆形排水管（全流量，n = 0.013）4.1计算公式4.2水力计算5.钢筋混凝土圆形排水管（非全流量，n = 0.014）5.1计算公式5.2水力计算图及说明6.矩形横截面沟槽（全流量，n = 0.013）6.1计算公式6.2水力计算7.矩形横截面沟槽（非全流量，n = 0.013）7.1计算公式7.2水力计算8.梯形截面明渠（n = 0.025，M = 1.5）8.1计算公式8.2水力计算图及说明9.马蹄形断面沟9.1马蹄形（I型）涵洞9.2马蹄形（II型）涵洞10.蛋形截面管10.1计算公式10.2蛋形管道水力计算图及其应用3，建筑给排水水力计算11.水煤气管和热水管11.1水煤气管11.2热水管12.建筑给水用钢塑复合管12.1计算公式12.2准备和使用说明12.3水力计算13.局部头部损失14.蒸汽和压缩空气管道的压力损失计算14.1计算公式14.2与压降计算有关的参数给排水工程快速设计手册水力计算图电子软件说明书。
