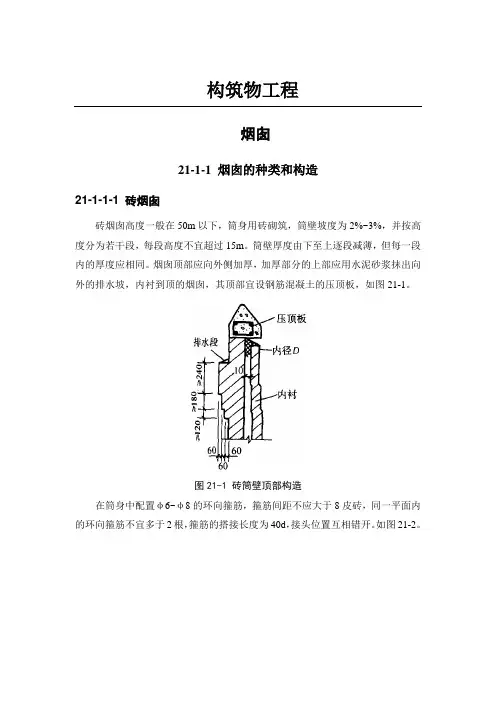

构筑物工程烟囱21-1-1 烟囱的种类和构造21-1-1-1 砖烟囱砖烟囱高度一般在50m以下，筒身用砖砌筑，筒壁坡度为2%~3%，并按高度分为若干段，每段高度不宜超过15m。

筒壁厚度由下至上逐段减薄，但每一段内的厚度应相同。

烟囱顶部应向外侧加厚，加厚部分的上部应用水泥砂浆抹出向外的排水坡，内衬到顶的烟囱，其顶部宜设钢筋混凝土的压顶板，如图21-1。

图21-1 砖筒壁顶部构造在筒身中配置φ6~φ8的环向箍筋，箍筋间距不应大于8皮砖，同一平面内的环向箍筋不宜多于2根，箍筋的搭接长度为40d，接头位置互相错开。

如图21-2。

图21-2 环向钢筋配置简图（a）单根环筋；（b）两根环筋筒壁的纵向钢筋直径一般不小于8mm，长度不小于4m，间距不大于500mm。

钢筋的搭接长度为40d，接头位置应互相错开，在任一搭接长度范围内的接头不应超过钢筋根数的1/4。

顶部纵向钢筋应锚固于筒顶的钢筋混凝土压顶板内，锚固长度应为30d。

21-1-1-2 钢筋混凝土烟囱钢筋混凝土烟囱筒身高度一般为60~250m，底部直径7~16m，筒壁坡度常采用2%，筒壁厚度可随分段高度自下而上呈阶梯形减薄，但同一分段内的厚度应相同，分段高度一般不大于15m，当采用滑模施工时筒壁厚度不宜小于160mm。

筒壁混凝土内的纵向钢筋最小直径为10mm，间距为300~500mm，环向钢筋最小直径为8mm，最大间距为250mm，且不得大于筒壁厚。

筒身顶部4~5m为筒首，为防止排出气体对钢筋混凝土的侵蚀，该段断面一般均要加厚，外表增做装饰花格。

如图21-3、图21-4。

图21-3 筒首图21-4 筒首顶部保护罩21-1-1-3 双筒或多筒式烟囱对一些高度较大的烟囱工程，已由钢筋混凝土烟囱逐步发展成双筒或多筒（集束）式烟囱。

此类烟囱具有综合造价低、自重轻、地基处理费用省、可避免筒壁产生温度裂缝等优点，故在大、中型发电厂中推广使用。

双筒或多筒式烟囱的构造，一般外筒为钢筋混凝土结构，筒体结构向上呈双坡变截面，最小厚度一般为280mm，外筒体主要承受风荷载。

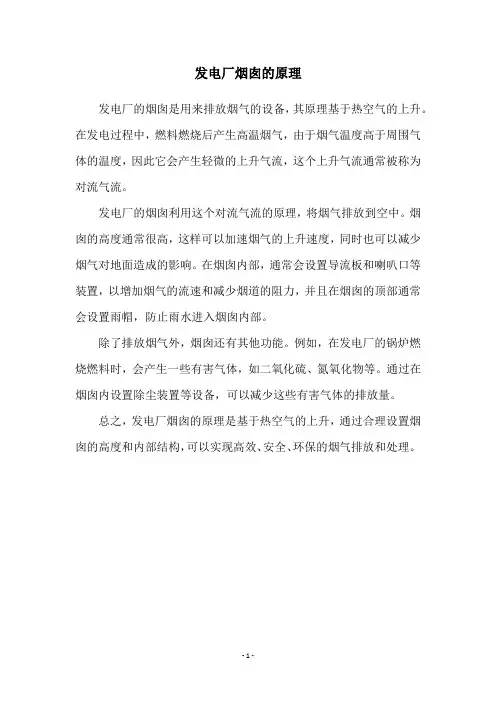

发电厂烟囱的原理
发电厂的烟囱是用来排放烟气的设备，其原理基于热空气的上升。

在发电过程中，燃料燃烧后产生高温烟气，由于烟气温度高于周围气体的温度，因此它会产生轻微的上升气流，这个上升气流通常被称为对流气流。

发电厂的烟囱利用这个对流气流的原理，将烟气排放到空中。

烟囱的高度通常很高，这样可以加速烟气的上升速度，同时也可以减少烟气对地面造成的影响。

在烟囱内部，通常会设置导流板和喇叭口等装置，以增加烟气的流速和减少烟道的阻力，并且在烟囱的顶部通常会设置雨帽，防止雨水进入烟囱内部。

除了排放烟气外，烟囱还有其他功能。

例如，在发电厂的锅炉燃烧燃料时，会产生一些有害气体，如二氧化硫、氮氧化物等。

通过在烟囱内设置除尘装置等设备，可以减少这些有害气体的排放量。

总之，发电厂烟囱的原理是基于热空气的上升，通过合理设置烟囱的高度和内部结构，可以实现高效、安全、环保的烟气排放和处理。

- 1 -。

烟囱的原理和应用图示讲解1. 烟囱的原理烟囱是一种用于烟气排放的设施，它通过巧妙的设计和运行原理，有效地将烟气排出室外，以确保室内空气的清洁和安全。

以下是烟囱的原理解释：•热空气上升原理：在燃烧过程中，燃料产生的烟气具有较高的温度。

根据热空气上升的原理，烟气会向上升起，从而形成了烟囱中的上升气流。

•烟道设计：烟囱中的烟道是一条向上倾斜的通道，其设计有助于引导烟气向上流动。

烟道的高度和形状也会影响烟气的流动速度和排放效果。

•烟囱效应：由于烟道内烟气的热胀冷缩作用以及烟道内外的气压差异，形成了烟囱效应。

烟囱效应能够更加迅速地排出烟气，保持室内外气流的畅通。

•防倒风设计：为了防止风的影响导致烟气倒流，烟囱通常会采取一些防倒风措施。

例如，在烟囱顶部装有风向标和防倒风帽，以保持正常的烟气排放方向。

2. 烟囱的应用烟囱的应用非常广泛，不仅在工业领域使用广泛，也适用于家庭和建筑物。

以下是一些常见的烟囱应用：2.1. 工业烟囱•工厂烟囱：工厂、发电厂等场所通常会有高大的烟囱，用于将产生的烟气排放到大气中。

工业烟囱的设计通常非常复杂，以确保烟气的完全燃烧和有效排放，减少污染物对环境的影响。

•烟囱除尘设备：工业烟囱的排放必须符合环保要求，因此常常需要配备烟气除尘设备。

这些设备可以去除烟气中的颗粒物和污染物，确保排放物满足相关标准。

2.2. 家庭烟囱•壁炉烟囱：壁炉是家庭常见的取暖设备，烟囱是将壁炉烟气排出室外的通道。

壁炉烟囱的设计和维护非常重要，以确保烟气排放安全和高效。

在壁炉烟囱中还常常会安装防火装置，以预防烟囱着火的危险。

•热水器烟囱：家庭热水器通常也会配备烟囱，将燃烧产生的烟气排放到室外。

热水器烟囱的设计需要考虑到烟道的高度和形状，以及安全和烟气排放效果的要求。

2.3. 建筑物烟囱•通风烟囱：在建筑物中，通风烟囱用于维持室内空气的流通和新鲜。

通风烟囱的设计通常采用了烟囱效应，利用自然气流来实现室内外空气的交换。

烟囱介绍一、烟囱基本概论用于排放工业与民用炉窑高温烟气的高耸构筑物统称为烟囱。

烟囱的分类：砖烟囱、钢筋混凝土烟囱或钢烟囱。

烟囱的基本结构：烟囱由筒身和基础构成。

1）筒身是烟囱基础以上的部分，由外向内依次为筒壁、隔热层和内衬。

●筒壁：烟囱筒身的最外层结构，用于保证筒身稳定；筒壁材料可以是混凝土和砖。

●隔热层：置于筒壁与内衬之间，使筒壁受热温度不超过规定的最高温度；根据具体烟气温度隔热层可采用空气隔热层或其他材料（如膨胀珍珠岩等）。

●内衬：分段支承在筒壁牛腿之上的自承重砌体结构，对隔热层起到保护作用；内衬一般为砌体结构（普通烧结砖、耐酸砖、耐火砖等）。

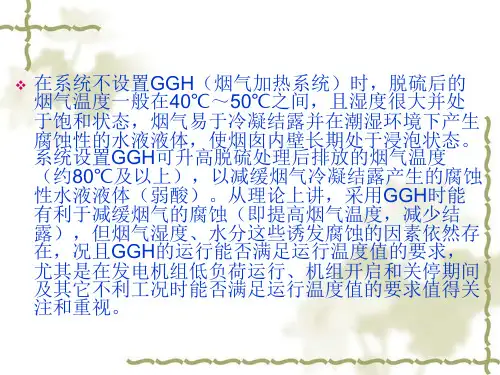

说明：由于烟气具有一定的腐蚀性，内衬内表面有防水抗渗层或其他防腐层。

2）烟囱基础一般由以下几种形式：板式基础：支承整个建筑或构筑物的大面积钢筋混凝土板基础，板式基础具体由圆形基础（平面外形为圆形的板式基础）和环形基础（基础平面外形为环形的板式基础）第 3 页共38 页●壳体基础：以壳体结构形成的空间薄壁基础。

二、砖烟囱砖烟囱一般高度不超过60米，下列情况不宜采用砖烟囱：●重要的或高度大于60m的烟囱；●地震设防烈度为9度地区的烟囱；●地震设防烈度为8度时，Ⅲ、Ⅱ类场地的烟囱。

2.1、材料要求1）筒壁砖烟囱筒壁的材料应按下列规定采用：烧结普通粘土砖强度等级不应低于MU10，水泥石灰混合砂浆强度等级不应低于M5。

2）内衬当烟气温度低于400℃时，可采用强度等级为MU10的烧结普通粘土砖和强度等级为M2.5的混合砂第 5 页共38 页浆；●当烟气温度为400～500℃时，可采用强度等级为MU10的烧结普通粘土砖和耐热砂浆；●当烟气温度高于500℃时，可采甩粘土质耐火砖和粘土质火泥泥浆，也可采用耐热混凝土2.2、构造要求2.2.1、筒壁砖烟囱筒壁宜设计成截顶圆锥形，筒壁坡度、分节高度和壁厚应符合下列规定：1）筒壁坡度宜采用2%～3%。

2）分节高度不宜超过15m。

发电⼚⾥⾯的“⼤烟囱”是⼲什么⽤的？理解为“排烟”就错了像这种冒着⽩烟的⼤烟囱，你们应该都见过吧。

⾸先你会不会以为那些⽩烟是有害⽓体，会不会污染环境，会对我们⽣活造成伤害吗？你们肯定都会产⽣这样的疑问，今天就带着⼤家来了解⼀下，这些冒着⽩烟的⼤烟囱到底是⼲什么⽤的。

其实⼤烟囱只是我们贴合它的形象⽽起的别名，其实在⼯业上它叫双曲线冷却塔。

是不是头⼀次知道它叫这样的名字。

这个冷却塔主要是将发电⼚烧煤时⽤的热⽔冷却下来，然后再循环利⽤。

说到这我们就来说说⽕⼒发电是⼀个什么原理。

⾸先⽕⼒发电是需要⽤到⼤量的煤，这些煤和和⽕相结合将⽔烧开之后，这些热蒸汽会转换成⾼⽓压，推动这汽轮机的运转。

其实这⼀切的操作都是采⽤蒸汽机的原理，⾼⽓压推动汽轮机运转，这样电能就产⽣了。

在这过程中，会⽤到⼤量的⽔资源，为了不将这些⽔浪费掉，再次通⼊⼯业化使⽤。

双曲线冷却塔就派上⽤场了。

刚被烧开的⽔不能直接再次使⽤，需要冷却掉才能使⽤。

这个冷却塔之所以这么构造，是因为冷却塔会将仍有利⽤价值的⽔引到塔的顶部，然后借⽤冷却塔的⾼度向下喷洒。

塔的顶端装有吹风机，吹风机的功能是吸⼊冷空⽓，加速⽔的冷却速度。

双曲线冷却塔⼀般都是上⾯窄底座宽⼤，这样的构造是为了能加快空⽓的流动。

上层管径的⼤⼩与冷空⽓流通的速度成反⽐，也就是说⼝径越⼩，空⽓的流动速度越快。

这样的建造正好符合这⼀原理。

其实这些经过⼤烟囱冒出的⽩烟，对环境是没有什么污染的，在这⼀点上⼈们⼤可放⼼。

这些排放在外的⽩烟是热⽔的蒸汽，即使其中夹杂了⼀些煤物质，也是经过处理之后才排放出去的。

对我们⼈们没有什么伤害。

说到这，你们应该都理解这个⼤烟囱是⼲什么的了。

现在还会担⼼它会对我们的环境造成污染吗？其实这样的担⼼是不必要的。

烟囱介绍一、烟囱基本概论用于排放工业与民用炉窑高温烟气的高耸构筑物统称为烟囱。

烟囱的分类：砖烟囱、钢筋混凝土烟囱或钢烟囱。

烟囱的基本结构：烟囱由筒身和基础构成。

1）筒身是烟囱基础以上的部分，由外向内依次为筒壁、隔热层和内衬。

●筒壁：烟囱筒身的最外层结构，用于保证筒身稳定；筒壁材料可以是混凝土和砖。

●隔热层：置于筒壁与内衬之间，使筒壁受热温度不超过规定的最高温度；根据具体烟气温度隔热层可采用空气隔热层或其他材料（如膨胀珍珠岩等）。

●内衬：分段支承在筒壁牛腿之上的自承重砌体结构，对隔热层起到保护作用；内衬一般为砌体结构（普通烧结砖、耐酸砖、耐火砖等）。

说明：由于烟气具有一定的腐蚀性，内衬内表面有防水抗渗层或其他防腐层。

2）烟囱基础一般由以下几种形式：●板式基础：支承整个建筑或构筑物的大面积钢筋混凝土板基础，板式基础具体由圆形基础（平面外形为圆形的板式基础）和环形基础（基础平面外形为环形的板式基础）●壳体基础：以壳体结构形成的空间薄壁基础。

二、砖烟囱砖烟囱一般高度不超过60米，下列情况不宜采用砖烟囱：●重要的或高度大于60m 的烟囱；●地震设防烈度为9度地区的烟囱；●地震设防烈度为8度时，Ⅲ、Ⅱ类场地的烟囱。

2.1、材料要求1）筒壁砖烟囱筒壁的材料应按下列规定采用：烧结普通粘土砖强度等级不应低于MU10，水泥石灰混合砂浆强度等级不应低于M5。

2）内衬●当烟气温度低于400℃时，可采用强度等级为MU10 的烧结普通粘土砖和强度等级为M2.5 的混合砂浆；●当烟气温度为400～500℃时，可采用强度等级为MU10 的烧结普通粘土砖和耐热砂浆；●当烟气温度高于500℃时，可采甩粘土质耐火砖和粘土质火泥泥浆，也可采用耐热混凝土2.2、构造要求2.2.1、筒壁砖烟囱筒壁宜设计成截顶圆锥形，筒壁坡度、分节高度和壁厚应符合下列规定：1）筒壁坡度宜采用2%～3%。

2）分节高度不宜超过15m。

3）筒壁厚度应按下列原则确定：●当筒壁内径小于或等于3.5m 时，筒壁最小厚度应为240mm。
