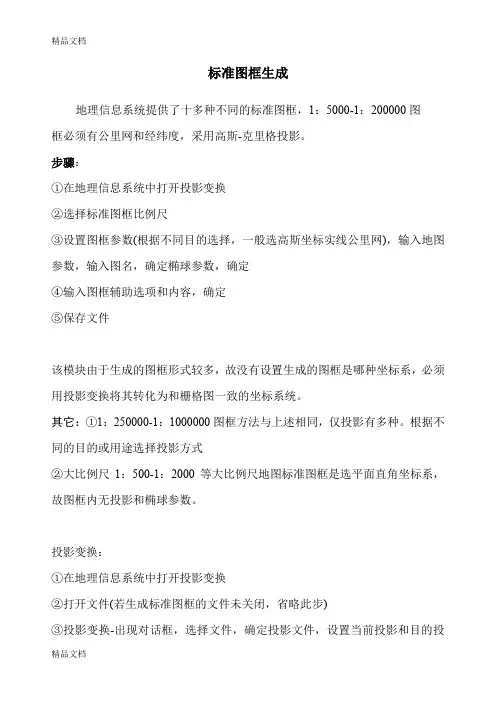

标准图框生成
地理信息系统提供了十多种不同的标准图框，1：5000-1：200000图
框必须有公里网和经纬度，采用高斯-克里格投影。
步骤：
①在地理信息系统中打开投影变换
②选择标准图框比例尺
③设置图框参数(根据不同目的选择，一般选高斯坐标实线公里网)，输入地图参数，输入图名，确定椭球参数，确定
④输入图框辅助选项和内容，确定
⑤保存文件
该模块由于生成的图框形式较多，故没有设置生成的图框是哪种坐标系，必须用投影变换将其转化为和栅格图一致的坐标系统。
其它：①1：250000-1：1000000图框方法与上述相同，仅投影有多种。根据不同的目的或用途选择投影方式
②大比例尺1：500-1：2000等大比例尺地图标准图框是选平面直角坐标系，故图框内无投影和椭球参数。
投影变换：
①在地理信息系统中打开投影变换
②打开文件(若生成标准图框的文件未关闭，省略此步)
③投影变换-出现对话框，选择文件，确定投影文件，设置当前投影和目的投
影，开始转换，确定
④保存文件
该转换是将标准图框的图上坐标转化为以米为单位的大地坐标。
MapGIS：校正好的“MSI”文件与“标准图框”套合
对于需要生成标准图框并进行校对的地图，我们首先要做到的是寻找并记下该图的经、纬度。
第一步：载入校正好的“MSI”文件，查看左下角的经纬度。
第二步：收集到了所需资料，开始生成标准图框。
1.打开MAPGIS→实用服务→投影变换。点击菜单栏上的“系列标准图框”→生成1：1万图框。
2.在弹出的“1：1万图框”对话框中依次键入“起点纬度”数值、“起点经度”数值（二者均在第一步中所得），再点击图框文件名，准备输入图框名称。
3.在随即弹出的“换名存文件”对话框中可以选择你保存标准图框文件名的地方，比如可以选择在“桌面”，文件名可以任意取，在这里我们文件名暂定为111，最后点击“保存”按钮。
4.继上一步后再一次回到“1：1万图框”对话框，点击“椭球参数”按钮。
5.在弹出的“椭球参数设置对话框”中，选中“1北京54/克拉索夫斯基[1940年]椭球”，点击“确定”。
6.以上几步做完后，我们再一次回到了“1：1万图框”对话框中，点击“确定”按钮。
7.在随即弹出的“图框参数输入”对话框中，我们依次选取了“标记实际坐标值”、“输入并绘制接图表”、“绘制图幅比例尺”、“绘制图框处图廓线”四项后，点击“确定”按钮。
8.1：1万标准图框成功生成。
9.接着单击工具栏中的保存按钮，在弹出的“选择要保存的文件名”对话框中，点击“确定”按钮。保存图框工作基本完成。
第三步：将所生成的标准图框与底图进行校对。
1、在“输入编辑”新建工程后，在左边的区域空白外单击鼠标右键，在弹出的菜单中选取“添加项目”并单击左键。
2、在弹出的“MAPGIS打开文件”对话框中找到你保存下来的标准图框文件“111.WL”和“111.WT”两个文件，全部选择并单击“打开”按钮。
3、系统会弹出一个转换确认对话框，我们单击“确定”按钮即可。
4、这时我们看到两个标准图框文件已成功添加到了左窗口中，这时我们单击工具栏中的“1：1”按钮，在右窗口中我们可以看到添加进来的标准图框。
因为校正后的“MSI”文件比例为“1：1000”而我们生成的图框比例为“1：10000”，而影像不能随便缩放比例，所以只能将图框文件的比例与影像文件调为一致。具体步骤如下：
5、点击“其它”→整图变换→键盘输入参数。
然后我们将校正后的“MSI”文件添加到工程中。
6、我们看到，底图同所生成标准图框已重叠在一块儿以供校对。
投影生成属性点位图
1、打开MAPGIS 的“实用服务”、“投影变换”工作窗口。
2、投影转换——用户数据投影转换。
3、打开文件：打开处理好的TXT采样点位数据文件。
4、选择【按指定分隔符】。
5、点击【设定分隔符】，选定相应的分隔符号、属性名称所在行，设置图元属性所在位置；
6、设置用户投影参数、结果投影参数和图元参数。
7、指定X坐标、Y坐标所在列。
8、指定数据起始位置，起始位置为第二行（第一行是记录属性字段名称的文字信息）。
9、点击【投影变换】执行转换，然后点【确定】退出。
10、保存数据点文件。
MapGIS图框制作
1、打开MapGIS投影变换模块，然后打开需要制作边框的地图（本人一般使用1：1的比例尺的，个人认为其优点是：新的样点的添加，图形的查找，图形的分析，制作图形比例尺都特别方便，只有在具体出图时使用投影转换为具体比例尺，输出图形即可。），如下。
2、在非标准图幅的情况下，选择使用“鼠标生成矩形图框”，有明确图框边界的可以使用“键盘生成图框”，否则建议使用“鼠标生成矩形图框”，弹出下下对话框图。
3、首先设置图框文件名，然后对起始和结束的坐标进行适当的修改，一般修改成整千，或整百的，并且保证图在起始和结束的坐标范围内，如下图，这样的话，在图框内网线参数中设置网起始值X，与Y（比起始坐标X，Y大一个网格间距即可），网格间距是实际坐标单位对应的长度，与后面的比例尺无关。内间距的参数，点参数的大小，也是实际坐标单位对应的长度。至于比例尺与标注单位有关，如本例其实X坐标480000（M），比例尺1000，
注意：标注公里后的值的计算：480000m*1000（mm）*(1/1000)*(1/1000)=480，计算解释如下：
480000m*1000（mm）：MapGIS绘制图形的单位是毫米，所以先转换为毫米为单位的
480000m*1000（mm）*(1/1000)：再乘以比例尺(1/1000)
480000m*1000（mm）*(1/1000)*(1/1000)：计算输出单位与输入单位的换算关系（1m=1/1000km）)
最终生成的结果如下下图
4、生成的图框也许不是我们想要的结果，那么需要手动修改下，下面我修改的结果（下图）。发论文用的图要简洁而突出重点，在原有的基础上进一步修改，最终成图如下下图。
