常用机械零件 ppt课件

二﹑滚动轴承
1.滚动轴承的基本构造 如图所示，滚动轴承一般由内圈1、 外圈2、滚动体3和保持架4组成。内外 圈上通常制有沟槽，其作用是限制滚 动体轴向位移和降低滚动体与内外圈 间的接触应力。内外圈分别与轴颈和 轴承座配合，通常是内圈随轴颈转动 而外圈固定不动，但也有外圈转动而 内圈固定不动，当内、外圈相对转动 时，滚动体就在滚道内滚动。保持架 的作用是使滚动体等距分布，并减少 滚动体间的摩擦和磨损。

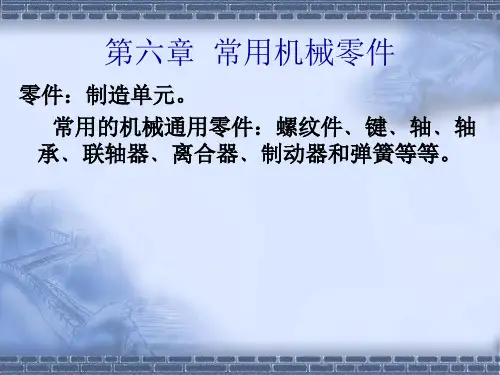

第六章 常用机械零件
§6－1 联接及联接件
一﹑螺纹连接
（二）标准螺纹联接件 1.螺栓 最常用的有六角头和小六角头两种。 2.双头螺柱 两端都制有螺纹，旋入被联接件螺纹孔的一端称为底端， 另一端为螺母端。 3.螺钉 六角头﹑圆头﹑十字头 4.紧定螺钉 紧定螺钉分为柱端、锥端和平端三种。
第六章 常用机械零件
第六章 常用机械零件
§6－1 联接及联接件
二﹑键联接
花键联接已经标准化。按其齿形不同，分为矩形花键、渐开线 花键和三角形花键三种(图2)，其中以矩形花键应用最广。 ①矩形花键 它的齿侧面为两 平行平面，如图a所示。 ②渐开线花键 它的齿形为压力角 a=30°（或45°）的渐 开线，如图b所示。 ③三角形花键 内花键齿形为直线齿形，外花键齿形为压力角45°的渐开线， 如图c所示。
第六章 常用机械零件
§6－1 联接及联接件
二﹑键联接
②切向键联接 由两个单边楔键组成一个切向键，其上下面（窄面）为工作面。 装配时，两个键分别从轮毂两端楔入。工作时靠工作面的挤压传递 转矩。一个切向键只能传递单向转矩；传递双向转矩时，必须用两 个切向键，两键应错开120°～135°，如图2c所示。切向键联接用 于载荷较大，对同心精度要求不高的重型机械上。
第六章 常用机械零件

第9章 机械零件设计概论
§9－1 机械零件设计概论 §9－2 机械零件的强度 §9－3 机械零件的接触强度 §9－4 机械零件的耐磨性 §9－5 机械制造常用材料及其选择 §9－6 公差与配合、表面粗糙度和优先数系 §9－7 机械零件的工艺性及标准化
§9－1 机械零件设计概论
机械设计应满足的要求：
计算应力-----按名义载荷计算所得之应力： σ、τ
强度判 定条件：
[] []
其中
[
]

lim
S

[ ] lim
S

[σ]=、[τ]-----许用应力 S-----安全系数
σlim、τ lim -----极限应力，由实验方法测定。
一、应力的种类
在满足预期功能的前提下，性能好、效率高、成本 低，在预定使用期限内安全可靠，操作方便、维修 简单和造型美观等。
机械零件的失效： 机械零件曲于某种原因不能正常工作时，称为失效。
工作能力----在不发生失效的条件下，零件所能安全
工作的限度。通常此限度是对载荷而言，所以习惯上
又称为：承载能力。
如轴、齿轮、轴瓦、轴颈、螺栓、带
3）变应力下，
S =1.3～1.7
材料不均匀，或计算不准时取： S =1.7～2.5
§9－3 机械零件的接触强度
若两个零件在受载前是点接触或线接触。受载后，
由于变形其接触处为一小面积，通常此面积甚小而表
层产生的局部应力却很大，这种应力称为接触应力。
这时零件强度称为接触强度。 如齿轮、凸轮、滚动轴承等。
σmax
σa
σmax σmin σm
σmax
σa
σmin
σa
σa σm

• 三、 滚动轴承
1.滚动轴承的组成、类型及代号
滚动轴承的组成： 滚动轴承一般由 内圈、外圈、滚 动体和保持架组 成。内圈装在轴 颈上，外圈装在 机座或零件的轴 承孔内。多数情 况下，外圈不转 动，内圈与轴一 起转动。当内外 圈之间相对旋转 时，滚动体沿着 滚道滚动。
常见的滚动体有6种形状，如图所示:
二、 滑动轴承
1、非液体摩擦滑动轴承 非液体摩擦滑动轴承结构如下图所示。
滑动轴承主要由轴承座、轴瓦或轴套构成。径向滑动轴承中 与轴颈相配的圆筒形整体零件称为轴套;与轴颈相配的对开式 零件称为轴瓦;为承受轴向载荷而通常与径向滑动轴承一起使 用的环形板或两个半环形板称为止推垫圈。
(a)径向滑动轴承;(b)止推滑动轴承;(c)径向止推滑动轴承 1一滑动轴承座;2一轴瓦或轴套;3一止推垫圈
联轴器和离合器都是用来联接两轴，使两轴一起转动并传递 转矩的装置。在工作过程中，使两轴始终处于联接状态的称 联轴器，可使两轴随时分离或接合的称离合器。
一、 联轴器
联轴器通常用来联接两轴并在其间传递运动和 转矩。有时也可以作为一种安全装置用来防止被 联接件承受过大的载荷，起到过载保护的作用。 用联轴器联接轴时只有在机器停止运转，经过拆 卸后才能使两轴分离。
二、 滑动轴承
滑动轴承按其工作表面的摩擦状态分为两种:非液体摩擦轴 承和液体摩擦轴承。 1、非液体摩擦滑动轴承 摩擦表面不能被润滑油完全隔开的轴承称为非液体摩擦滑 动轴承。由于润滑油的吸附作用，在轴瓦或轴套与轴颈表面会 形成一层厚度极薄油膜，使一部分相对滑动表面被油膜隔开， 从而减小了滑动副的摩擦因数。 这种轴承摩擦表面易磨损，但轴承结构简单，制造精度要 求低，一般用于低速轻载和精度要求不高的场合。
二、 滑动轴承

4、工程塑料
在工程中用来作结构或传动件材料的塑料，具有较高 的强度，质量轻，绝缘性、减摩耐磨/3
3、有色金属
1) 铜及铜合金 黄铜：Cu与Zn（≥15%）合金 青铜 锡青铜：Cu与Sn的合金 无锡青铜：Cu与Al、Si、Pb等的合金 铜的力学性能很低，在机械工业中的应用并不多。 2) 铝及铝合金 形变铝合金：防锈铝、锻铝等 铸造铝合金 （应用最广的轻金属）
2019/2/3
9
1）铜及铜合金
15 12 砂 模 金属模 砂 模 金属模 棒 材
用
途
中等强度零件及焊接件，如 螺栓、铆钉、接头、骨架等 高强度零件、大梁、框架等 中等强度、形状复杂的零件， 如支架、客体、发动机附件 等
222
1
铝及铝合金是应用最广的轻金属，纯铝有良好的塑性、耐 蚀性、导电性、导热性和焊接性。
2019/2/3 11
用
途
315~430 335~450 375~500
33 31 26
冲压件、焊接件及受载小的机械零件，如垫圈, 开口销、地脚螺栓等 焊接件、金属结构件及螺栓、螺母、铆钉、销 轴、连杆、支座等受载不大的机械零件
410~550 490~630
255 275
24 20
金属结构件及螺栓、螺母、垫圈、楔、转轴、 心轴、链轮、吊钩、连杆等受力较大的机械零 件
抗拉强度 σb /MPa 450 500
屈服点σs /MPa 230 270
伸长率δ /% 22 18
用
途
机座、机盖、箱体等。焊接性良好 飞轮、机架、蒸汽锤、联轴器、水压机 工作缸，焊接性尚好
570
640
310
340
15
10
联轴器、气缸、齿轮、重载荷机架
