铁氧体六角晶系资料

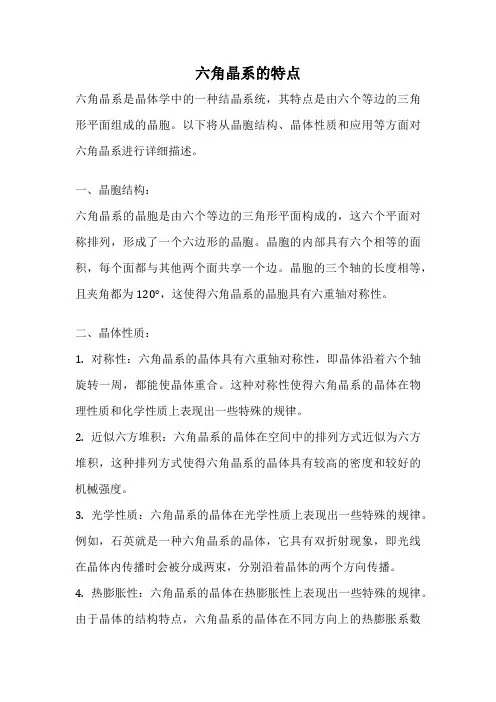

六角晶系的特点六角晶系是晶体学中的一种结晶系统，其特点是由六个等边的三角形平面组成的晶胞。

以下将从晶胞结构、晶体性质和应用等方面对六角晶系进行详细描述。

一、晶胞结构：六角晶系的晶胞是由六个等边的三角形平面构成的，这六个平面对称排列，形成了一个六边形的晶胞。

晶胞的内部具有六个相等的面积，每个面都与其他两个面共享一个边。

晶胞的三个轴的长度相等，且夹角都为120°，这使得六角晶系的晶胞具有六重轴对称性。

二、晶体性质：1. 对称性：六角晶系的晶体具有六重轴对称性，即晶体沿着六个轴旋转一周，都能使晶体重合。

这种对称性使得六角晶系的晶体在物理性质和化学性质上表现出一些特殊的规律。

2. 近似六方堆积：六角晶系的晶体在空间中的排列方式近似为六方堆积，这种排列方式使得六角晶系的晶体具有较高的密度和较好的机械强度。

3. 光学性质：六角晶系的晶体在光学性质上表现出一些特殊的规律。

例如，石英就是一种六角晶系的晶体，它具有双折射现象，即光线在晶体内传播时会被分成两束，分别沿着晶体的两个方向传播。

4. 热膨胀性：六角晶系的晶体在热膨胀性上表现出一些特殊的规律。

由于晶体的结构特点，六角晶系的晶体在不同方向上的热膨胀系数不同，这可能导致晶体在温度变化时发生形变。

三、应用：六角晶系的晶体在科学研究和工业生产中具有广泛的应用价值。

1. 石英：石英是一种六角晶系的晶体，在光学、电子、通信等领域有着广泛的应用。

例如，石英晶体可以制作成振荡器、滤波器和光纤等光学器件，用于电子设备和通信系统中。

2. 雷电晶体：雷电晶体是一种六角晶系的晶体，具有压电效应。

它被广泛应用于声波发生器、滤波器、传感器等领域，是现代电子设备中不可或缺的元件之一。

3. 冰晶：冰晶是一种六角晶系的晶体，可以用于研究气象、地质和环境等领域。

通过研究冰晶的晶体结构和生长规律，可以了解到大气中的温度、湿度等信息。

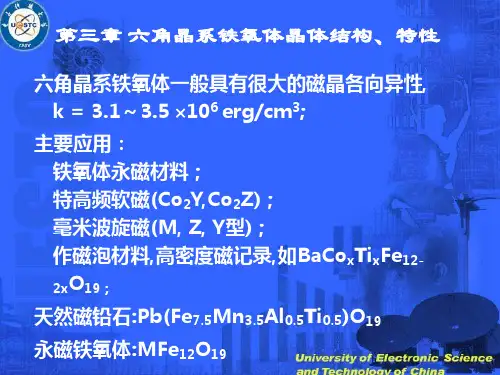

4. 磁性晶体：六角晶系的一些磁性晶体具有特殊的磁性性质，可以应用于磁记录、传感器等领域。

六角晶系Ba3-xLaxCo2Fe24O41铁氧体的掺杂摘要：采用溶胶-凝胶法合成掺杂La的六角晶系Z型钡铁氧体Ba3-xLaxCo2Fe24O41，并对其吸波性能进行研究。

实验结果表明，镧的最大添加量为x=0.3，此时Ba3-xLaxCo2Fe24O41可以形成完整的物相结构，对其吸波性能研究分析表明，适量的掺杂镧可以提高Z型钡铁氧体的吸波特性，最大衰减量为-26.5dB，有效带宽为5GHz。

关键词：溶胶-凝胶法；Z型钡铁氧体；吸波材料引言随着雷达、微波通讯技术的迅速发展，特别是近年来应微波暗室、隐身技术和抗电磁干扰技术等方面的要求，宽频带、高频率吸波材料的掺杂技术和制备工艺受到了人们的更多关注，在高频下铁氧体吸波材料有着较大的电阻率，较高的磁导率，从而容易使电磁波进入，而且还可以使其在内部迅速的转化和衰减，这种材料同时用于低频扩展频带领域优势也特别的明显，所以在吸波材料方面得到了广泛的应用。

其中六角钡铁氧体系中，M、Y、W、Z型钡铁氧体具有典型的片状六角晶系结构，而在吸收方面，片状结构是最好的形状，六角晶系钡铁氧体是双复介质材料，对于磁晶的各向异性场更便于调节。

因此，M、Y、W、Z型六角钡铁氧体作为吸波材料，尤其在微波波段内表现出了很大的应用潜力。

本文采用柠檬酸溶胶-凝胶法制备了Z型钡铁氧体Ba3-xLaxCo2Fe24O41，对其晶体结构和吸波性能进行了研究和表征。

1 实验方法将分析纯的Ba（NO3）2、Fe（NO3）3·9H2O、Co（NO3）2·6H2O、La（NO3）3·6H2O按照化学计量比溶入去离子水中，搅拌溶解，溶解后，将柠檬酸加入溶液中（金属离子与柠檬酸的摩尔比为1：1.5），继续搅拌溶解。

加热到60摄氏度，加入定氨水，调节PH值至中性。

真空蒸馏会逐渐的浓缩成凝胶。

然后将其放入干燥箱，80℃干燥成干凝胶。

以无水乙醇为助燃剂--蔓延燃烧。

于1250℃烧结5小时，得到六角晶Z型钡铁氧体粉末。
