步进电机环形分配器(1)工作原理步进电机控制主要有三个重要参数即转速、转过的角度和转向。
由于步进电机的转动是由输入脉冲信号控制,所以转速是由输入脉冲信号的频率决定,而转过的角度由输入脉冲信号的脉冲个数决定。
转向由环形分配器的输出通过步进电机A、B、C相绕组来控制,环形分配器通过控制各相绕组通电的相序来控制步电机转向。
如图1给出了一个双向三相六拍环形分配器的逻辑电路。
电路的输出除决定于复位信号RESET外,还决定于输出端Q A、Q B、Q C的历史状态及控制信号-EN使能信号、CON正反转控制信号和输入脉冲信号。
其真值表如表1所示。
图1 步进电机环形分配器表1 真值表(2)程序设计程序设计采用组合逻辑设计法,由真值表可知:当CON=0时,输出Q A、Q B、Q C的逻辑关系为:当CON=1时,输出Q A、Q B、Q C的逻辑关系为:当CON=0,正转时步进机A、B、C相线圈的通电相序为:当CON=1,反转时各相线圈通电相序为:Q A、Q B、Q C的状态转换条件为输入脉冲信号上升沿到来,状态由前一状态转为后一状态,所以在梯形图中引入了上升沿微分指令。
PLC输入/输出元件地址分配见表2。
表2 PLC输入/输出元件地址分配表根据逻辑关系画出步进电机机环形分配器的PLC梯形图,如图2所示。
CON10Z EN CLK A B C A B C1ΦΦ10010001↑10111001↑00101001↑01101101↑01000101↑11010101↑100100PLC IN代号PLC OUT代号X0CLK Y0Q AX1EN Y1Q BX2RESET Y2QcX3CON图2 环形分配器的梯形图梯形图工作原理简单分析如下:设初始状态为RESET有效。
X2常开触点闭合,Y0输出为“1”状态,Y1、Y2为“0”状态,RESET无效后,上述三输出状态各自保持原状态。
CON=0(X3=0),当EN(X1=1)有效,且有输入脉冲信号CLK(X0)输入,CLK(X0)上升沿到来,M0辅助继电器常开触点闭合一个扫描周期。
10.2 步进电动机位置控制系统10.2.2 步进电动机的脉冲分配电路1. 硬件脉冲分配器电路步进电动机的脉冲分配可以由硬件和软件两种方法来实现。

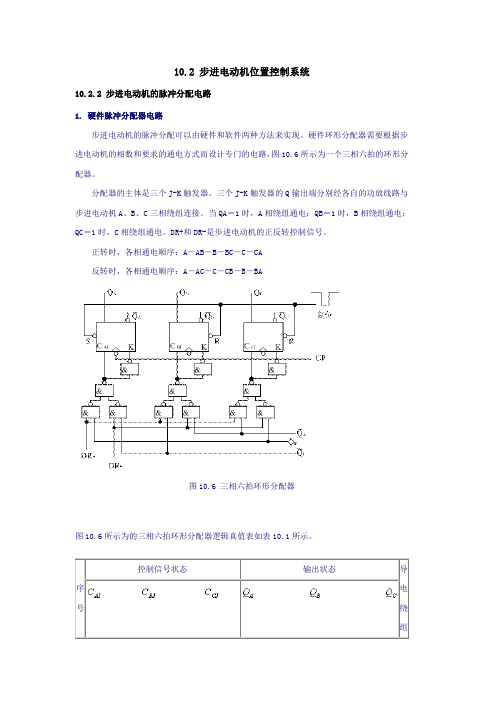

硬件环形分配器需要根据步进电动机的相数和要求的通电方式而设计专门的电路,图10.6所示为一个三相六拍的环形分配器。
分配器的主体是三个J-K触发器。
三个J-K触发器的Q输出端分别经各自的功放线路与步进电动机A、B、C三相绕组连接。
当QA=1时,A相绕组通电;QB=1时,B相绕组通电;QC=1时,C相绕组通电。
DR+和DR-是步进电动机的正反转控制信号。
正转时,各相通电顺序:A-AB-B-BC-C-CA反转时,各相通电顺序:A-AC-C-CB-B-BA图10.6 三相六拍环形分配器图10.6所示为的三相六拍环形分配器逻辑真值表如表10.1所示。
序号控制信号状态输出状态导电绕组表10.1 三相六拍环形分配器逻辑真值表2. 软件脉冲分配对于不同的计算机和接口器件,软件环分有不同的形式,现以AT89C51单片机配置的系统为例加以说明。
(1)由P1口作为驱动电路的接口控制脉冲经AT89C51的并行I/O接口P1口输出到步进电动机各相的功率放大器输入,设P1口的P1.0输出至A相,P1.1输出至B相,P1.2输出至C相。
(2)建立环形分配表为了使电动机按照如前所述顺序通电,首先必须在存储器中建立一个环形分配表,存储器各单元中存放对应绕组通电的顺序数值,如表10.2所示。
当运行时,依次将环形分配表中的数据,也就是对应存储器单元的内容送到P1口,使P1.0、P1.1、P1.2依次送出有关信号,从而使电动机轮流通电。
表10.2 三相六拍软件环形分配数据表表为三相六拍环形分配表,K为存储器单元基地址(十六位二进制数),后面所加的数为地址的索引值。
可见,要是电动机正转,只需依次输出表中各单元的内容即可。
当输出状态已是表底状态时,则修改索引值使下次输出重新为表首状态。
如要使电动机反转,则只需反向依次输出各单元的内容。
