定义与作用定义作用建筑施工图种类010*******建筑施工图绘制标准第二季度第三季度第一季度第四季度准确性规范性清晰性协调性总平面图内容构成表明建筑物的位置表明建筑物的外轮廓尺寸表明建筑物的内部布局表明建筑物的周边环境总平面图中符号含义定位轴线索引符号详图符号引出线总平面图阅读方法分析地形和地物阅读图例了解图例中各种符号和标记的含义,以便更好地理解图纸内容。
了解图名、比例分析新建建筑物的位置建筑物的关系、与道路或管线的连接方式等。
分析建筑物的功能布局平面图内容构成及要求内容构成建筑平面图应包括建筑物及其组成部分的平面形状、大小、位置、内外墙、门窗、楼梯、电梯、阳台、雨篷、台阶等。
比例与尺寸平面图应按照一定比例绘制,并标注出各部分的尺寸,以便施工和预算。
线条与图例平面图应使用规定的线条和图例来表示不同的建筑构件和材质。
平面图中符号含义及标注方法符号含义标注方法平面图中的标注应清晰、准确,包括尺寸标注、标高标注、索引标注等,以便施工人员准确理解图纸信息。
平面图绘制步骤与技巧绘制步骤绘制技巧立面图内容构成及要求立面图内容包括建筑外轮廓、门窗、阳台、雨篷、花饰、勒脚、檐口等可见部分的投影,以及建筑立面上的主要标高。
立面图要求按比例绘制,注出各部分的构造、装饰节点详图的索引符号,并用文字说明所用的材料、色彩及做法等。
立面图中符号含义及标注方法符号含义标注方法立面图绘制步骤与技巧绘制步骤确定绘制比例和定位轴线,根据平面图绘制出建筑的外轮廓线,逐步添加门窗、阳台等建筑构件,最后标注尺寸、标高和材料等。
绘制技巧注意保持图面的整洁和清晰,使用合适的线型和比例,正确标注尺寸和标高,避免出现错误和遗漏。
同时,要熟练掌握各种建筑构件的绘制方法和技巧,以提高绘图效率和准确性。
剖面图内容构成及要求内容构成绘制要求剖面图中符号含义及标注方法符号含义标注方法剖面图绘制步骤与技巧绘制步骤绘制技巧建筑详图包括节点详图、构件详图、大样图等,用于表达建筑细部的构造、尺寸、材料等信息。

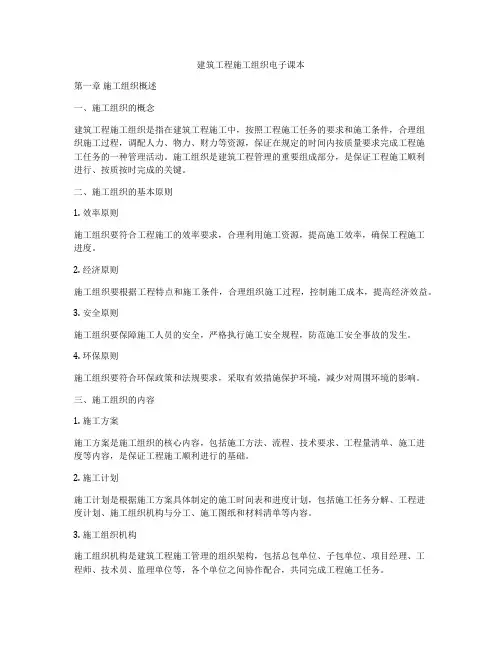

建筑工程施工组织电子课本第一章施工组织概述一、施工组织的概念建筑工程施工组织是指在建筑工程施工中,按照工程施工任务的要求和施工条件,合理组织施工过程,调配人力、物力、财力等资源,保证在规定的时间内按质量要求完成工程施工任务的一种管理活动。
施工组织是建筑工程管理的重要组成部分,是保证工程施工顺利进行、按质按时完成的关键。
二、施工组织的基本原则1. 效率原则施工组织要符合工程施工的效率要求,合理利用施工资源,提高施工效率,确保工程施工进度。
2. 经济原则施工组织要根据工程特点和施工条件,合理组织施工过程,控制施工成本,提高经济效益。
3. 安全原则施工组织要保障施工人员的安全,严格执行施工安全规程,防范施工安全事故的发生。
4. 环保原则施工组织要符合环保政策和法规要求,采取有效措施保护环境,减少对周围环境的影响。
三、施工组织的内容1. 施工方案施工方案是施工组织的核心内容,包括施工方法、流程、技术要求、工程量清单、施工进度等内容,是保证工程施工顺利进行的基础。
2. 施工计划施工计划是根据施工方案具体制定的施工时间表和进度计划,包括施工任务分解、工程进度计划、施工组织机构与分工、施工图纸和材料清单等内容。
3. 施工组织机构施工组织机构是建筑工程施工管理的组织架构,包括总包单位、子包单位、项目经理、工程师、技术员、监理单位等,各个单位之间协作配合,共同完成工程施工任务。
4. 施工现场管理施工现场管理是建筑工程施工管理的重要环节,包括现场安全管理、质量管理、进度管理、人员管理等内容,确保工程施工按照要求进行。
5. 施工技术措施施工技术措施是根据工程特点和施工条件制定的具体施工措施,包括施工方法、操作规程、质量要求、安全措施等内容,保证工程施工按要求完成。
第二章施工组织的流程一、施工前期准备1. 确定施工方案根据工程设计和施工条件,确定施工方案,包括施工方法、工期安排、施工组织机构、技术措施等内容。
2. 制定施工计划根据施工方案确定的施工任务,制定施工计划,包括工程进度计划、施工任务分解、材料清单、人员配备等内容,确保工程施工按计划进行。

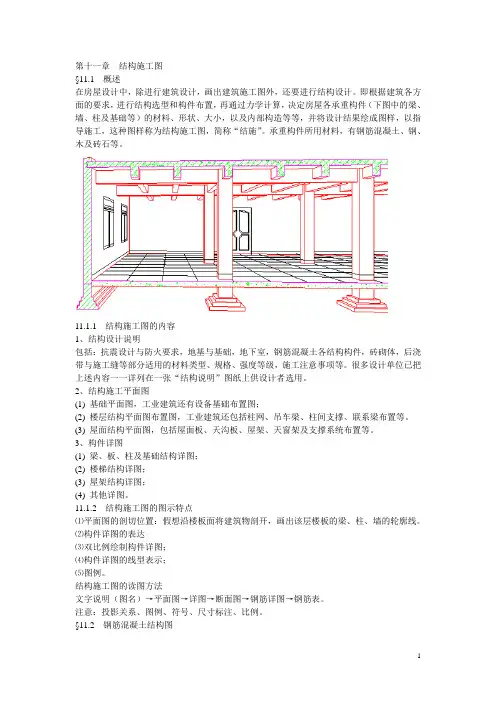

第十一章结构施工图§11.1概述在房屋设计中,除进行建筑设计,画出建筑施工图外,还要进行结构设计。
即根据建筑各方面的要求,进行结构选型和构件布置,再通过力学计算,决定房屋各承重构件(下图中的梁、墙、柱及基础等)的材料、形状、大小,以及内部构造等等,并将设计结果绘成图样,以指导施工,这种图样称为结构施工图,简称“结施”。
承重构件所用材料,有钢筋混凝土、钢、木及砖石等。
11.1.1结构施工图的内容1、结构设计说明包括:抗震设计与防火要求,地基与基础,地下室,钢筋混凝土各结构构件,砖砌体,后浇带与施工缝等部分适用的材料类型、规格、强度等级,施工注意事项等。
很多设计单位已把上述内容一一详列在一张“结构说明”图纸上供设计者选用。
2、结构施工平面图(1) 基础平面图,工业建筑还有设备基础布置图;(2) 楼层结构平面图布置图,工业建筑还包括柱网、吊车梁、柱间支撑、联系梁布置等。
(3) 屋面结构平面图,包括屋面板、天沟板、屋架、天窗架及支撑系统布置等。
3、构件详图(1) 梁、板、柱及基础结构详图;(2) 楼梯结构详图;(3) 屋架结构详图;(4) 其他详图。
11.1.2结构施工图的图示特点⑴平面图的剖切位置:假想沿楼板面将建筑物剖开,画出该层楼板的梁、柱、墙的轮廓线。
⑵构件详图的表达⑶双比例绘制构件详图;⑷构件详图的线型表示;⑸图例。
结构施工图的读图方法文字说明(图名)→平面图→详图→断面图→钢筋详图→钢筋表。
注意:投影关系、图例、符号、尺寸标注、比例。
§11.2钢筋混凝土结构图11.2.1钢筋混凝土的基本知识1、钢筋混凝土的基本知识混凝土由水泥、砂、石子和水组成,凝固后坚硬如石,受压能力好,但抗拉能力差,容易因受拉而断裂(图a)。
为了解决这矛盾,充分发挥混凝土的受压能力,常在混凝土受拉区域内或相应部位加入一定数量的钢筋,使两种材料粘结成一个整体,共同承受外力。
这种配有钢筋的混凝土,称为钢筋混凝土(图b)。
16G101-1图集制图规那么总那么学习目标知识目标:熟悉平板式筏形根底平法施工图的表现方法;平板式筏形根底构件的类型与编号;柱下板带、跨中板带的平面注写方式;平板式筏形根底平板BPB的平面注写方式。
能力目标:学生具备平板式筏形根底平法施工图的识读能力。
德育目标:着重培养学生识图一般建筑工程施工图的能力,为正确计算结构工程量奠定根底,同时培养他们科学的态度和求真务实的精神。
学习重点平板式筏形根底平法施工图的表现方法;平板式筏形根底构件的类型与编号;柱下板带、跨中板带的平面注写方式;平板式筏形根底平板BPB 的平面注写方式。
学习难点柱下板带、跨中板带的平面注写方式。
学习内容5.1平板式筏形根底平法施工图的表现方法5.1.1 平板式筏形根底平法施工图,系在根底平面安排图上采纳平面注写方式进行表白。
5.1.2 当绘制根底平面安排图时,应将平板式筏形根底与其所支承的柱、墙一起绘制。
当根底底面标高不同时,需注明与根底底面基准标高不同之处的范围与标高。
5.2平板式筏形根底构件的类型与编号5.2.1 平板式筏形根底的平面注写表白方式有两种。
一是划分为柱下板带和跨中板带进行表白;二是按根底平板进行表白。
平板式筏形根底构件编号按表5.2.1的规定。
注:1.〔××A〕为一端有外伸,〔××B〕为两端有外伸,外伸不计入跨数。
【例】ZXB7〔5B〕表现第7号柱下板带,5跨,两端有外伸。
2.平板式筏形根底平板,其跨数及是否有外伸分别在X、Y两向的贯穿纵筋之后表白。
图面从左至右为X向,从下至上为Y向。
5.3柱下板带、跨中板带平面注写方式5.3.1柱下板带ZXB〔视其为无箍筋的宽扁梁〕与跨中板带KZB的平面注写,分集中标注与原位标注两局部内容。
5.3.2 柱下板带与跨中板带的集中标注,应在第一跨〔X向为左端跨,Y向为下端跨〕引出。
具体规定如下:1、注写编号如表5.2.1。
2、注写截面尺寸,注写b=×××表现板带宽度〔在图注中注明根底平板厚度〕。
6.1 建筑工程图的基本知识建筑物按其使用功能,通常分为工业建筑、农业建筑、民用建筑。
其中民用建筑根据建筑物的使用功能又分为居住建筑和公共建筑。
居住建筑是指供人们生活起居用的建筑物,如住宅、宿舍、公寓、旅馆等;公共建筑是指供人们进行各项社会活动的建筑物,如商场、学校、医院、办公楼、汽车站、影剧院等。
建筑物按建筑规模和数量可分为大量性建筑和大型性建筑。
大量性建筑指建造数量较多、相似性大的建筑,如住宅、宿舍、商店、医院、学校等;大型性建筑指建造数嚣较少,但单幢建筑体量大的建筑,如大型体育馆、影剧院、航空站、火车站等。
各种不同的建筑物,尽管它们的使用要求、空间组合、外形处理、结构形式、构造方式及规模大小等方面有各自的特点,但其基本构造是相似的,见图6-1。
它们是由基础、墙或柱、楼板、地面、楼梯、屋顶、门窗等部分,以及其配件和设施,如通风道、垃圾道、阳台、雨篷、雨水管、勒脚、散水、明沟等组成。
图6-1 房屋的组成房屋建筑工程图是工程技术的“语言”,它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
6.1.1 建筑工程图的内容房屋施工图按专业不同可分为建筑施工图(简称建施)、结构施工图(简称结施)、设备施工图(给水排水施工图、暖通施工图、电气施工图)(简称设施)和装饰施工图(简称装施)等。
建筑施工图主要表达房屋建筑群体的总体布局,房屋的外部造型、内部布置、固定设施、构造做法和所用材料等内容,包括首页(图纸目录、设计总说明、门窗标等材料表等)、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图等。
其中, 图纸目录包括每张图纸的名称、内容、图号等; 设计总说明包括工程概况(建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数);设计依据(政府有关批文、建筑面积、造价以及有关地质、水文、气象资料);设计标准(建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准);施工要求(验收规范要求、施工技术及材料的要求,采用新技术、新材料或有特殊要求的做法说明,图纸中不详之处的补充说明。
)结构施工图主要表达房屋承重构件的布置、类型、规格及其所用材料,配筋形式和施工要求等内容,包括结构布置图、构件详图、节点详图等。
设备施工图主要表达室内给排水、采暖通风、电气照明等设备的布置、安装要求和线路铺设等内容,包括给排水、暖通、电气等设施的平面布置图、系统图、构造和安装详图等。
装饰施工图主要表达室内设施的平面布置及地面、墙面、顶棚的造型、细部构造、装修材料与做法等内容,包括装饰平面图、装饰立面图、装饰剖面图、装饰详图等。
由此可见,一套完整的房屋施工图,其内容和数量很多。
为了能准确地表达建筑物的形状,设计时图样的数量和内容应完整、详尽、充分,一般在能够清楚表达工程对象的前提下,一套图样的数量及内容越少越好。
6.1.2 建筑工程图的规定画法建筑施工图应按正投影原理及视图、剖面和断面等的基本图示方法绘制。
为了保证制图质量、提高效率、表达统一和便于识读,我国制定了国家标准GB/T 50001—2010《房屋建筑制图统一标准》和GB/T 50104—2010《建筑制图标准》,在绘制施工图时,应严格遵守标准中的规定。
1.比例建筑物形体庞大,必须采用不同的比例来绘制。
对于整幢建筑物、构筑物的局部和细部结构都分别予以缩小画出,特殊细小的线脚等有时需要放大画出。
建筑施工图中,各种图样常用的比例见第一章。
2.图线在建筑施工图中,为了表明不同的内容并使层次分明,须采用不同线型和线宽的图线绘制图形。
图线按第一章介绍的规定和说明来选用。
3.定位轴线及其编号建筑施工图中的定位轴线是施工定位、放线的重要依据。
凡是承重墙、柱子等主要承重构件,都应画上轴线来确定其位置。
对于一些与主要构件相联系的非承重的次要构件,它的定位轴线一般用附加定位轴线。
编号可用分数表示,分母表示前一轴线的编号,分子表示附加轴线的编号,用阿拉伯数字依次编号。
定位轴线用细单点长画线表示。
并在线的端头画直径为8mm,详图上为10mm,在圆圈上编号。
平面图上定位轴线应编号,宜标注在图样的下方与左侧。
横向定位轴线应用阿拉伯数字,从左向右依次编写,竖向定位轴线应用大写拉丁字母,从下至上依次编写,其中I、O、Z不得采用。
以免与数字1、0、2相混淆。
如图图6-2所示。
图6-2 定位轴线4.尺寸、标高 尺寸单位除标高及建筑总平面图以米(m)为单位外,其余一 律以毫米(mm)为单位。
尺寸的基本注法见第一章。
标高是标注建筑物高度的一种尺寸形式。
标高符号形式见图6-3。
图6-3 标高符号标高有绝对标高和相对标高两种。
(1)绝对标高。
我国把青岛附近某处黄海的平均海平面定为绝对标高的零点,其他各地 标高都以它作为基准。
(2)相对标高。
在建筑物的施工图上要注明许多标高,如果全用绝对标高,不但数字繁 琐,而且不容易得出各部分的高差。
因此,除总平面图外,一般都采用相对标高,即把底层 室内主要地坪标高定为相对标高的零点,并在建筑工程的总说明中说明相对标高和绝对标高 的关系,由建筑物附近的水准点来测定拟建工程的底层地面的绝对标高。
5.索引符号和详图符号 图样中的某一局部或某一构件和构件间的构造如需另见详 图,应以索引符号索引,以便看图时查找相应的图样。
索引符号和详图符号的编号方法 见图6-4。
3 总平面图室外整平标高符号立、剖面图的标高符号平面图上的标高符号37.15特殊情况+ 0.000表示3号轴线后面附加的第二根轴线 表示A 号轴线后面附加的第一根轴线12 3 45 6BA2 3 直径8mm详图的编号详图详图的编号详图在本张图纸上的图纸编号标准详图编号标准图册编号J103的图纸编号所在详图详图编号(被索引被索引的详图所在52-5 52图6-4 索引符号和详图符号6.指北针及风向频率玫瑰图在房屋的底层平面图上,应绘出指北针来表明房屋的朝向,其符号按国标规定绘制。
在建筑总平面图上,通常应绘制当地的风向频率玫瑰图,没有风向频率玫瑰图的城市和地区,则在建筑总平面图上只画指北针。
风向频率玫瑰图是根据当地的气象统计资料将一年中不同风向的吹风频率用同一比例画在十六个方位线上连接而成,图中粗实折线距中心点最远的顶点表示该方向吹风频率最高,称为常年主导风向。
图中细实折线表示当地夏季6月、7月、8月三个月的风向频率,称为夏季主导风向。
见图6-5。
图6-5 风向频率玫瑰图及指北针7.图例及代号建筑物和构筑物是按比例缩小画在图纸上的,对于有些建筑细部、构件形状以及建筑材料等,往往不能如实画出,也难以用文字注释来表达清楚,所以都按统一规定的图例和代号来表示,以得到简单明了的效果。
因此制图标准中规定了各种图例。
图6-6和6-7列出了一些常用的总平面图、建筑图的图例。
散状材料露天堆场公路桥烟囱铁路桥原有的道路计划的道路护坡其他材料露天堆场或露天作业场实线为烟囱下部直径,虚线为基础图6-6 常用的总平面图图例双扇双面弹簧双扇门单扇门 注:门的名称代号用M 表示。
h空门洞竖向 卷帘门新设计的建筑物 右上角以点数或数字表示层数154.20原有的建筑物计划扩建的建筑物或预留地拆除的建筑物室内地坪标高室外整平标高围墙及大门通透性质的围墙实体性质的围墙围墙及大门图6-7 常用建筑图图例6.2 建筑工程施工图的识读一般在总平面图前设首页图,其内容一般包括:图样目录、设计总说明、楼地面、内外墙和散水台阶等处的构造做法和装修做法,用表格或文字说明。
1.图样目录 列表说明该工程有哪几个专业的图样,各类图样分别有几张,每张图样 的图号、图名、图幅大小。
若有些构件采用标准图,应列出所属标准图集的名称、标准图的 图名和图号或页次。
编制图样目录的目的是为查找图样提供方便。
见表6-1建设单位:某市鑫鑫发商贸有限责任公司 工程名称:某市鸿福苑小区别墅B -1工程编号:2012-01-03单层外开平开窗单层中悬窗单层固定窗注:窗的名称代号用C 表示。
左右推拉窗墙上预留洞或槽高窗虚线表示未剖到顶层楼梯中间层楼底层楼梯通风道烟 道检查孔2.设计总说明主要说明工程的概貌和总的要求,其内容包括:1)本工程设计依据,包括有关的地质、水文、气象资料等。
2)设计标准,如建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准等。
3)施工要求,如施工技术及材料的要求等。
4)技术经济指标,如建筑面积、总造价、单位造价等。
5)建筑用料说明,如砖、混凝土等的强度等级等。
小型工程的总说明可以放在建筑施工图中。
下面为某小型别墅设计总说明:建筑设计说明1.本工程为某村别墅,建筑面积254.4m ,建筑位置详见总平面图2.本工程除总平面图及标高以“m”计外,其余均为“mm”计3.本工程为三级防火,三级建筑,耐久年限为50年,防水等级为III级、10年4.门均选用木门框,窗均选用塑钢窗5.设计依据《民用建筑设计通则》(JGJ37--2010)<<住宅建筑设计规范>>(GB50096--2010)《建筑设计防火规范》(GBJ16--2010)6.屋面做法坡屋面:屋面现浇板,20厚1:2.5水泥砂浆找平,挂瓦条25×25.30×8顺水条,用长50mm铁钉固定,青色油毡瓦,挂瓦条、顺水条做防腐处理7.楼面(a)水泥砂浆楼面:20厚1:2.5水泥砂浆找平,现浇钢筋混凝土现浇板,用于楼梯,阳台面层(b)细石混凝土楼面:20厚1:2.5水泥砂浆找平,现浇钢筋混凝土现浇板,用于卧室,客厅面层(c)厨房、卫生间:20厚水泥砂浆面层,1:2.5水泥砂浆找平并找坡(从门口处向地漏找坡)现浇钢筋混凝土现浇板,厨房、卫生间现浇板四周做混凝土翻边,高150,宽同墙宽,遇门不翻,凡预留孔四周做120×120混凝土翻边8.顶棚做法:2厚水泥纸筋灰底,18厚纸筋混合砂浆底9.地面做法:20厚1:2.5水泥砂浆面,80厚C20素混凝土,80厚碎石垫层,素土夯实10.内墙(a)卫生间部分:1:3水泥砂浆打底打毛(b)其余部分:18厚1:1:6混合砂浆底;2厚纸筋灰面11.外墙(a)12厚1:3水泥砂浆底;6厚1:2.5水泥砂浆面;淡橙黄色外墙涂料刷面二度(颜色需做色板,设计人员认定)(b)12厚1:3水泥砂浆底;6厚1:2.5水泥砂浆面;白色外墙涂料刷面二度(颜色需做色板,设计人员认定)12.室外工程:散水宽600,找坡5%,做法见详图,转角处及墙交接处及每6000长设30×60伸缩缝,沥青灌浆13.油漆均用一底二度醇酸调合漆,铁栏杆为银粉漆,木扶手为咖啡色,所有铁件均先刷防锈漆一道14.雨水管用白色φ110UPVC管材及雨水斗,屋面雨水口加蓖子球15.勒脚:青石板贴面,1:3水泥砂浆底16.踢脚:1:3水泥砂浆底,1:2水泥砂浆面高1503.门窗表为了便于订货和加工,应有门窗表,表6-2为某工程门窗表。
