黄土地区隧道施工工法班级土木0905姓名张子朋学号090210510黄土地区隧道施工工法目录前言 (3)摘要 (3)关键字 (3)第一章隧道的施工工法 (3)第二章黄土的性质 (3)第三章黄土地区隧道施工工法 (4)黄土地区隧道分类 (4)黄土地区隧道施工注意要点 (4)黄土地区隧道施工主要方法与工法 (5)第四章总结 (7)参考文献 (8)黄土地区隧道施工工法前言西安地铁2号线的通车，在十一期间大大缓解了西安交通压力，西安土质为湿陷性黄土，开凿隧道时采用的施工工法值得研究。
摘要针对黄土隧道黄土本身的特性，探究这种土质的隧道适应于哪些施工方法。
通过分析黄土本身地质条件，对黄土隧道矿山法施工原理、技术及工法选型进行分析，供类似黄土隧道工程施工参考。
关键字黄土隧道施工工法台阶分步开挖法保留核心土法双侧壁导坑法第一章隧道的施工工法隧道施工法分为山岭隧道施工法，浅埋及软土隧道施工法，水底隧道施工法。
其中山岭隧道施工法包裹矿山法（钻爆法）（其中包裹传统法和新奥法），掘进机法。
浅埋及软土隧道施工法有明挖法，盖挖法，浅埋暗挖法，盾构法和地下连续墙法等。
水底隧道施工法有沉埋法和盾构法。
第二章黄土的性质黄土的性质大多由黄土微观结构所决定。
黄土微观结构简称为黄土微结构，是在显微镜下观察到的黄土微观结构，包括单一矿物颗粒、多矿物组成的集合体、胶结物质、孔隙等结构单元。
黄土的微结构是在黄土堆积后，经过成岩作用过程中形成。
不同地区在不同地质环境下形成的黄土微结构特点不同。
黄土的特殊工程地质性质湿陷性与黄土的微结构有密切关系。
黄土湿陷现象的发生，土体破坏，实质上是黄土的微结构破坏的结果。
同其他土体一样，黄土的三相组成及其之间的重量和体积的比例关系，是其物理性质的主要方面，它包括土的粒度成分、可塑性、含水量和孔隙比等。
黄土的物理性质指标与湿陷性质有很大关系，对工程有一定实际意义。
黄土是一种特殊性质的土体，土体性质不同(如新老黄土)、含水量不同，其力学指标差异较大，而且随隧道跨度和断面大小不同，围岩所表现出的力学行为也不一样。
一、工程概况本工程位于我国某地区，隧道全长5.6公里，采用单洞双线布置，设计速度为80公里/小时。
隧道地质条件复杂，主要地层为黄土，部分段落存在软弱围岩，施工难度较大。
为确保工程质量和安全，特制定本施工方案。
二、施工准备1. 施工组织成立黄土隧道施工项目部，负责工程的组织、协调和管理工作。
项目部下设工程部、质量部、安全部、物资部、技术部等部门，确保工程顺利进行。
2. 施工人员组织专业技术人员和施工队伍，对施工人员进行岗前培训，提高施工人员的技能和安全意识。
3. 施工设备根据工程需求，配置挖掘机、装载机、自卸车、盾构机、钻机、混凝土搅拌站等施工设备。
4. 施工材料选用合格的黄土、水泥、砂、石子等原材料，确保材料质量符合设计要求。
三、施工工艺1. 隧道开挖（1）采用新奥法施工，根据地质条件，分段开挖，分段支护。
（2）采用三台阶七步法开挖，上台阶预留核心土，中台阶和下台阶采用台阶式开挖。
（3）开挖过程中，严格控制爆破，确保爆破效果和施工安全。
2. 隧道支护（1）初期支护：采用锚杆、钢筋网、喷射混凝土等材料，对隧道进行初期支护。
（2）二次衬砌：采用混凝土浇筑，确保二次衬砌的强度和稳定性。
3. 隧道排水（1）设置排水沟、排水孔等排水设施，确保隧道内水流畅通。
（2）对排水设施进行定期检查和维护，防止排水不畅。
4. 隧道通风（1）采用机械通风，确保隧道内空气质量符合标准。
（2）加强通风设备的维护和管理，确保通风效果。
四、施工质量控制1. 材料质量控制：严格按照设计要求，选用合格的施工材料，确保材料质量。
2. 施工过程控制：加强施工过程的质量监控，确保施工质量符合规范要求。
3. 隧道内观测试验：对隧道内观测试验数据进行收集和分析，及时发现和解决问题。
4. 施工记录：详细记录施工过程中的各项数据和情况，为工程验收提供依据。
五、施工安全措施1. 施工人员安全培训：对施工人员进行安全培训，提高安全意识。
2. 施工现场安全管理：加强施工现场的安全管理，确保施工安全。

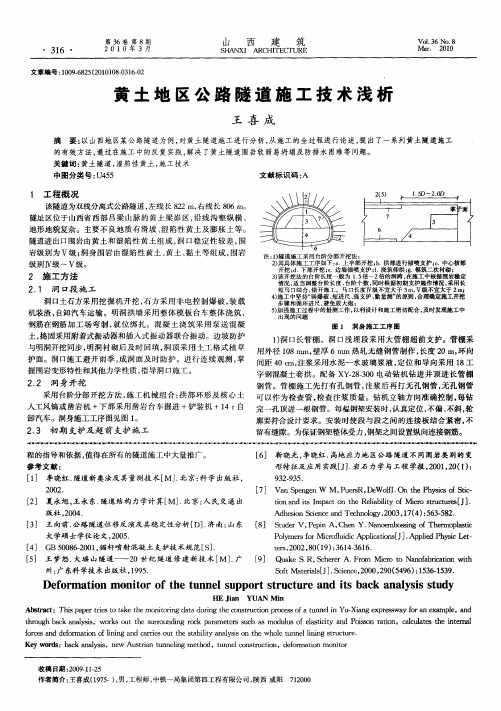

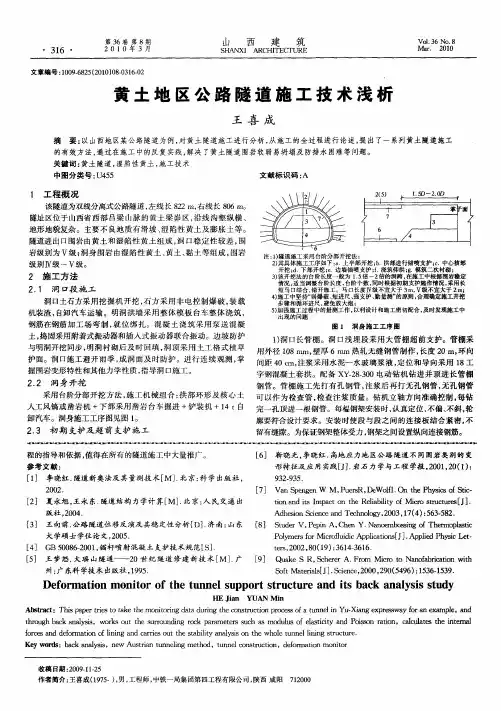

黄土地质的隧道施工技术分析摘要：隧道是公路工程结构的主要组成部分，而在黄土地质上进行隧道施工难度极大。
本文首先探讨了地质隧道施工的难点问题，然后通过工程案例具体分析了其施工技术：洞口段施工、洞身开挖、开挖支护和洞内路面施工的主要技术和措施。
关键词：黄土地质；隧道；施工中图分类号： u45 文献标识码： a 文章编号：1 黄土地质隧道施工的难点问题黄土地质一般位于我国西北与北部地区，广泛分布与山西、陕西、内蒙古等地区【1】。
这些地区隧道施工中环境条件对工程的影响极大，黄土地区温度变化快、气候环境恶劣给隧道施工造成了很不利的影响【2】。
(1)工作效率低：由于昼夜温度变化大，风沙大，缺少，在黄土地质施工必须坚持按《黄土地质保障指导意见及保障措施》的要求安排工作强度、作息时间、劳动保护以及“机械施工为主”的原则组织施工生产，因此工人劳动效率大大降低【3-4】。
(2)施工技术要求高：黄土隧道施工极易产生垮塌问题，因此必须坚持以保护地质出发、合理安排进度和工序、做好各工序的衔接为原则，综合考虑隧道掘进、防排水、防寒保暖、低温砼施工、施工机械配套、通风、施工人员安全防护、新材料的运用等一系列技术问题【5-6】。
2 黄土地质的隧道施工的案例分析2.1 工程概况某某高速公路是国家规划的西北高速公路的重要一段，途径陕西、山西、甘肃等12个县市区，地质多为黄土台塬、黄土梁峁、黄土沟壑区，某某隧道为上、下行分离式隧道，长度为1385m。
隧址区分布土体主要包括q1del土体、q4pl亚粘土、q3eol黄土、q2eol 黄土，其中q2eol黄土属于老黄土，为低压缩性土，为构成隧道围岩的唯一土体。
隧道地段基岩内发育有三条正断层，但均对隧道基本无影响。
隧道洞口地区地表发育有垂直节理，密度1条/3-5m，2-3mm，有粉土质充填，对洞口浅埋段影响较大。
2.2 施工措施2.2.1 洞口段施工某某隧道上行线分别在进口设8m、出口设20m的明洞，下行线分别在进口设10m、出口设10m的明洞，明洞施工均采用明挖法。
黄土隧道施工技术要点隧道是一种人工开凿的地下通道，被广泛应用于交通、水利、矿山等领域。
黄土隧道是指在黄土地质条件下进行的隧道施工工程。
黄土作为一种常见的土壤类型，在隧道施工中常常遇到。
为了确保黄土隧道施工的顺利进行，需要掌握一些关键的技术要点。
本文将重点介绍黄土隧道施工的技术要点，以便工程师和施工人员能够更好地理解和应用。
1. 黄土隧道勘察黄土隧道的勘察是施工前必不可少的工作。
隧道勘察包括地质勘察和水文勘察两个方面。
地质勘察主要是了解黄土的性质、分布和变形特征，以及地下水位和地下水流情况。
水文勘察则是为了了解黄土中的水文参数，如渗透系数、饱和含水量等。
通过详细的勘察，可以为后续的施工工程提供准确的数据和参考。
2. 黄土开挖与支护在黄土隧道施工中，开挖和支护是至关重要的环节。
黄土的开挖主要采用传统的爆破和机械开挖方法，但需要注意控制开挖的深度和速度，防止坍塌。
在支护方面，黄土隧道常采用的方法包括钢筋混凝土衬砌和喷射混凝土支护。
钢筋混凝土衬砌可有效地增加隧道的强度和稳定性，同时还可以防止水流进入隧道。
而喷射混凝土支护则可以加固黄土并增加其抗渗性。
根据具体的工程要求，选择合适的支护方法十分重要。
3. 地下水处理由于黄土地质条件的特殊性，地下水问题是黄土隧道施工中常见的难题。
地下水的渗入会对施工进度和施工质量造成很大的影响。
因此，在施工前需要进行合理的地下排水设计，并采取相应的措施来控制地下水位。
对于黄土隧道，通常采用的地下水处理方法有降水井、排水沟和地下水处理站等。
通过这些措施，可以在一定程度上控制地下水位，为施工提供良好的工作环境。
4. 地表沉降控制黄土隧道施工会对地表产生一定的沉降和变形。
为了保证隧道施工对周围环境的影响最小化，在设计和施工过程中需要注意地表沉降的控制。
通常，地表沉降的控制可以通过合理的支护设计和监测系统来实现。
在支护设计上，可以选择较为柔性的支护结构，以减小对周围土体的影响。
同时，还需要建立完善的监测系统，对地表沉降进行实时监测，及时采取相应的措施。
一、工程概况本项目位于我国某山区，隧道全长5000米，其中黄土段约3000米。
黄土隧道地质条件复杂，施工难度大，为确保隧道施工安全、质量及进度，特制定本专项施工方案。
二、施工原则1. 严格遵循国家相关法律法规和行业标准，确保施工质量、安全、环保。
2. 采用先进的施工技术和设备，提高施工效率。
3. 加强施工管理，确保工程进度。
4. 严格控制施工成本，提高经济效益。
三、施工工艺及方法1. 隧道开挖（1）采用台阶分布开挖法，即环形开挖留核心土法，减少对土体的扰动。
（2）上半断面人工用风镐及电铲掏槽，掏槽宽度约1m，纵向掏槽深度每次约0.8m。
（3）开挖后立即喷射4cm厚的20号砼封闭断面，防止孔隙水渗出。
2. 支护及衬砌（1）采用超前管棚支护、钢拱支撑、挂网、打锚杆等加强土体强度及限制围岩应力重新分布。
（2）钢拱规格为20a，按设计断面计算用量。
拱架之间间距依每次开挖长度约为0.8m，每榀钢拱纵向用20钢筋连接，钢筋间距1.2m。
（3）管棚尾端焊接于拱架腹部，增强共同支护作用。
（4）喷射砼填充钢拱间空隙，确保拱架与开挖轮廓之间的所有间隙用20号砼喷射充填密实。
3. 施工组织与控制（1）隧道根据施工现场场面状况，采用单向掘进，隧道进口布置一个隧道专业机械化施工队。
（2）洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。
（3）隧道路面待贯通后从洞口反向施工。
（4）根据地形地貌及工期要求，本隧道不设施工支洞。
四、施工进度安排1. 隧道开挖：计划工期为12个月。
2. 支护及衬砌：计划工期为6个月。
3. 隧道验收：计划工期为2个月。
五、施工安全及环保措施1. 施工安全：严格执行《隧道施工安全管理规定》，加强施工现场安全管理，确保施工人员安全。
2. 环保措施：严格控制施工现场扬尘、噪音、废水等污染，采取有效措施减少对周边环境的影响。
六、施工质量保证措施1. 严格执行国家及行业标准，加强施工过程质量控制。
2. 对关键工序进行严格检验，确保工程质量。

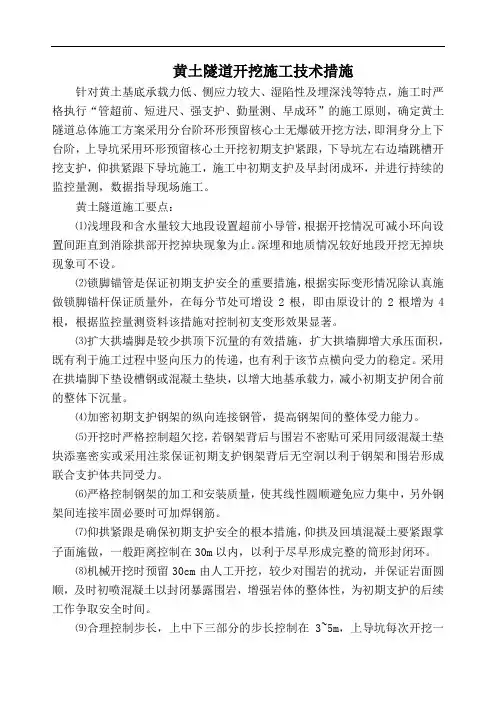

黄土隧道开挖施工技术措施针对黄土基底承载力低、侧应力较大、湿陷性及埋深浅等特点，施工时严格执行“管超前、短进尺、强支护、勤量测、早成环”的施工原则，确定黄土隧道总体施工方案采用分台阶环形预留核心土无爆破开挖方法，即洞身分上下台阶，上导坑采用环形预留核心土开挖初期支护紧跟，下导坑左右边墙跳槽开挖支护，仰拱紧跟下导坑施工，施工中初期支护及早封闭成环，并进行持续的监控量测，数据指导现场施工。
黄土隧道施工要点：⑴浅埋段和含水量较大地段设置超前小导管，根据开挖情况可减小环向设置间距直到消除拱部开挖掉块现象为止。
深埋和地质情况较好地段开挖无掉块现象可不设。
⑵锁脚锚管是保证初期支护安全的重要措施，根据实际变形情况除认真施做锁脚锚杆保证质量外，在每分节处可增设2根，即由原设计的2根增为4根，根据监控量测资料该措施对控制初支变形效果显著。
⑶扩大拱墙脚是较少拱顶下沉量的有效措施，扩大拱墙脚增大承压面积，既有利于施工过程中竖向压力的传递，也有利于该节点横向受力的稳定。
采用在拱墙脚下垫设槽钢或混凝土垫块，以增大地基承载力，减小初期支护闭合前的整体下沉量。
⑷加密初期支护钢架的纵向连接钢管，提高钢架间的整体受力能力。
⑸开挖时严格控制超欠挖，若钢架背后与围岩不密贴可采用同级混凝土垫块添塞密实或采用注浆保证初期支护钢架背后无空洞以利于钢架和围岩形成联合支护体共同受力。
⑹严格控制钢架的加工和安装质量，使其线性圆顺避免应力集中，另外钢架间连接牢固必要时可加焊钢筋。
⑺仰拱紧跟是确保初期支护安全的根本措施，仰拱及回填混凝土要紧跟掌子面施做，一般距离控制在30m以内，以利于尽早形成完整的筒形封闭环。
⑻机械开挖时预留30cm由人工开挖，较少对围岩的扰动，并保证岩面圆顺，及时初喷混凝土以封闭暴露围岩，增强岩体的整体性，为初期支护的后续工作争取安全时间。
⑼合理控制步长，上中下三部分的步长控制在3~5m，上导坑每次开挖一榀钢架的距离，中下部根据地质情况可一次开挖1~2榀钢架的间距，仰拱开挖控制在3~5m。
黄⼟地区隧道施⼯⼯法黄⼟地区的隧道施⼯⼯法【摘要】隧道的施⼯⽅法有常见的CD法、CRD法、双侧壁法、台阶法和全断⾯法等。
但是在黄⼟地区进⾏隧道施⼯就要充分考虑黄⼟特殊地区特性对施⼯⽅法的影响，确定最有利的利于施⼯⼜⾼效的施⼯⽅法对于整个⼯程的实⽤性、经济性、环保性等都具有重要意义。
⽂章通过黄⼟地形⼟质对隧道施⼯法的影响，列举出⼏种常⽤的施⼯⽅法并对各种⼯法的具体步骤及其优缺点进⾏阐述。
关键词：黄⼟地区隧道CRD法双侧壁导坑法弧形导坑法引⾔要在黄⼟中优质、快速的修建隧道，必须了解黄⼟地层对隧道施⼯的影响，从⽽对症下药，采取相应的技术措施。
⾸先，具有柱状节理和垂直节理，直⽴性强,⼟体易顺着节理张松或剪断。
其次，黄⼟的冲沟地段，由于有偏压现象存在，容易发⽣较⼤的坍塌或滑坡。
再次，因黄⼟具有湿陷性，⽔对黄⼟隧道施⼯成败起到决定性作⽤。
黄⼟隧道因特殊的⼯程性质，研究和总结其施⼯⽅法具有⼗分重要的意义，我们既要处理好黄⼟的湿陷性，还要优质、快速的施⼯，因此必须采取科学合理的施⼯⽅法，有效的技术措施。
才能确保在湿陷性黄⼟段隧道的施⼯安全和施⼯进度，防⽌隧道的坍塌，控制拱顶及地表下沉，控制边墙收敛等。
正⽂⼀．黄⼟地区隧道施⼯的不利因素在黄⼟地层中进⾏隧道施⼯，主要影响如下：1.黄⼟地层洞⽳不同⽣成时代的地层，其⼯程性质有很⼤差别，成洞条件也⼤不相同。
黄⼟洞⽳与陷⽳是黄⼟地区经常出现的不良地质现象。
当隧道位于其上⽅时，可能出现基础下沉的危害；当隧道位于其下⽅时，可能会出现冒顶的危险；当隧道位于其邻侧较近时，则可能因承受较⼤偏压⽽出现坍塌。
2.黄⼟节理与构造黄⼟常具有各⽅向的构造节理，有的原⽣节理呈X型，成对出现，且有⼀定的连续性。
在隧道开挖时，⼟体容易顺着节理张松或剪断。
如果此种地层位于隧道顶部，则极易产⽣“塌顶”；如果位于侧壁，则易出现侧壁掉块，若施⼯中处理不当，可能会引起较⼤的塌⽅。
黄⼟地层中的节理与⼯程关系密切，它具有双⾯性。
1 黄土隧道开挖a．隧道开挖施工工艺流程图管棚作业一洞室开挖——初喷4—6cm厚混凝土一铺设钢筋网一架立钢拱架一锚杆作业一喷射混凝土至设计厚。
b．隧道开挖严格按预留核心土七步流水作业法施工，上导坑开挖进尺以1—2榀钢拱架间距为宜。
上半断面开挖应预留2-3m的核心土，并严格控制拱部开挖，严禁欠挖，避免超挖。
下半断面开挖应采用先拉中心槽(中心槽不宜超过10m)，在没有施做中导支护前，坚决不允许拉中槽；左右侧马口开挖交错施工距离应大于5.0m；并严格控制开挖进尺，严禁长距离开挖。
c．刷坡进洞阶段，在满足正常施工空间和土体自身稳定的情况下，拱顶以下曲墙之外应保留一部分土体，作为仰坡挡土平衡块，有利于洞身安全稳定；d．对于掌子面出水量大，超挖较严重的情况应采取下述措施解决上述隐患：在开挖结束之后，立即在岩面敷设一层钢筋网，钢筋网紧贴岩面设置，用钢管、方木等临时性支撑顶紧，然后初喷混凝土，达到初喷设计厚度，然后再立钢拱架，施作初期支护。
e．掌子面距仰拱最大距离不超过30m，仰拱距二衬最大距离不超过30m(如果地质条件变差，则施工步距须进一步缩短)。
f．临近贯通时，一侧须停止向前掘进，掌子面后面设扇行工字钢支撑；同时，仰拱及衬砌要抓紧跟进(在未跟进的情况下，坚决不允许贯通)；贯通前最后一个循环要达到1.5m左右，不致贯通时土体过薄，出现坍塌，造成安全事故；在剩余3m左右时，在拱部开挖通气孔，缓慢释放能量，转移受力。
2 初期支护2.1 超前管棚a．超前大管棚作业前，应先标出开挖线，并对管位按设计要求进行布眼。
超前大管棚的连接，优先考虑丝扣连接，也可以采用套管焊接，不允许对焊后直接使用。
b. 为确保管棚的外插倾角能满足规范要求，第二循环管棚需预留工作室。
具体为：距第二循环管棚末端4m处，开始将钢拱架按0-30cm线形逐渐抬高，这样给第二循环管棚作业创造一个4m长、0.3m高的三角形空间，便于钻机作业。
在两环节接头处设计高度上增设一榀钢拱架与管棚尾端焊接，前后两循环管棚搭接应满足设计要求直径89的管棚搭接长度不小于1.5m，预留工作室先以喷射混凝土喷成弧形面，其余部分待二衬时用衬砌混凝土补平。
铁路工程黄土隧道施工方法及施工工艺标准目录1.工程概况 11.1工程概况 (1)1.1.1工程项目概况 (1)1.1.2工程地质、水文条件 (1)1.1.3编制依据 (2)1.2主要工程数量 (2)1.3工程特点、施工难点、重点 (3)1.3.1工程特点 (3)1.3.2施工难点、重点 (3)2.黄土隧道专项施工方案概况32.1黄土隧道专项施工方案总体概况 (3)2.2施工方案的安全性能 (4)3.专项施工工艺及主要施工方法 43.1主要施工方法及施工工艺标准 (4)3.1.1施工测量 (4)3.1.2洞口工程 (14)3.1.3 洞身开挖 (16)3.1.4超前支护施工 (22)3.1.5初期支护施工 (27)3.1.6仰拱及铺底施工 (31)3.1.7防水板施工 (33)3.1.8隧道防排水系统施工 (35)3.1.9二次衬砌施工 (37)3.2重点部位及特殊的施工技术保证措施 (39)3.2.1洞口浅埋段、土质围岩地段施工 (39)4.方案所需的特殊机械、材料、劳力计划434.1劳动力组织计划 (43)4.1.1项目总需求劳力计划 (43)4.1.2主要工装及检测设备 (44)5.施工进度计划及工期保证措施455.1工期目标 (45)5.2施工进度计划 (46)5.3进度保证措施 (47)6.质量保证措施487.施工安全保证措施548.特殊条件、环境下的施工措施589.施工环保、水土保持和文物保护技术措施591.工程概况1.1工程概况1.1.1工程项目概况新建隧道5199.66延长米/5座,占管段长度的40.9%,前岭隧道长1807m,是管段内控制性工程；1.1.2工程地质、水文条件1.1.2.1工程地质条件1)地层岩地表为厚度不等的Q1～3的黄土质土,硬塑,局部可见成层分布的姜石。
本段下伏为E 泥质粉砂岩及含砾砂岩,其下为Z细晶白云岩,细晶～中晶结构,薄～中厚层,夹有燧石条带,产状较为稳定。
