电子开关基础知识共40页PPT资料

格式：ppt
大小：5.03 MB
文档页数：40

下载文档原格式

开关电源基础知识讲解 ppt课件

6
开关电源
开关电源基础知识讲解
7
开关电源主要类型
按照开关管的开关条件，DC/DC转换器又可以分为硬开（HardSwitching）开关电源和软开关（Soft Switching）两种。硬开关DC/DC转换器的开关器件是在承受电压或流过电流的情况下，开通或关断电路的，因此在开通或关断过程中将会产生较大的交叠损耗，即所谓的开关损耗（Switching loss）。当转换器的工作状态一定时开关也是一定的，而且开关频率越高，开关损耗越大，同时在开关过程中还会激起电路分布电感和寄生电容的振荡，带来附加损耗，因此，硬开关DC/DC转换器的开关频率不能太高。软开关DC/DC转换器的开关管，在开通或关断过程中，或是加于其上的电压为零，即零电压开关（Zero-VoltageSwitching，ZVS），或是通过开关管的电流为零，即零电流开关（ZeroCurrent·Switching，ZCS）。这种软开关方式可以显着地减小开关损耗，以及开关过程中激起的振荡，使开关频率可以大幅度提高，为转换器的小型化和模块化创造了条件。功率场效应管（MOSFET）是应用较多的开关器件，它有较高的开关速度，但同时也有较大的寄生电容。它关断时，在外电压的作用下，其寄生电容充满电，如果在其开通前不将这一部分电荷放掉，则将消耗于器件内部，这就是容性开通损耗。为了减小或消除这种损耗，功率场效应管宜采用零电压开通方式（ZVS）。
信息产业飞速发展不可缺少的一种电源方式。
开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模
式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态
，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，

《开关电源基础》课件

绿色环保
环保意识的提高促使开关电源向更加绿色、环保的方向发展，如采用高频化技术减少电磁干扰和散热噪声等。
开关电源的应用前景展望
电动汽车与充电设施随着电动汽车市场的不断扩大，开关电源在充电设施领域的应用将更加广泛，要求更高效率、更安全可靠。
工业自动化与智能制造工业自动化和智能制造领域对开关电源的需求持续增长，要求其具备高效、可靠、安全等特点。
开关电源的特点
总结词
高效率、高可靠性、体积小、重量轻
详细描述
开关电源具有高效率、高可靠性、体积小、重量轻等优点，在电子设备中广泛应用。
开关电源的应用
总结词
计算机、通信、工业控制等领域
详细描述
开关电源在计算机、通信、工业控制等领域得到广泛应用，为各种电子设备提供稳定的电能供应。
02
开关电源的工作原理
冗余设计
采用并联、备份等冗余措施，提高电源的可用性和可靠性。
电磁兼容性设计
优化电路布局和元件选型，降低电磁干扰和噪声，提高电源的电磁兼容性。
环境适应性设计
考虑电源在不同环境下的适应性，如温度、湿度、振动等，提高电源的环境适应性。
05
开关电源的测试与调试
开关电源的测试项目
输入电压范围测试
检查开关电源在输入电压范围内的正常工作情况，确保电源在各种电压条件下都能稳定运行。
故障率。
开关电源的优化方法
最优控制策略
采用先进的控制算法，如PID、模糊控制等，实现快速响应、高精度调节和高效运行。
元件选择与匹配
根据电路需求选择合适的元件类型和规格，优化元件参数匹配，降低内阻和损耗。
热设计优化
合理设计散热结构和散热器，降低电源温升，提高元件寿命和电源可靠性。

电工电子技术基础知识PPT通用课件

3 0011
8 1000
4 0100
9 1001
2.2.2 逻辑代数及应用
1 逻辑代数及基本运算 2 逻辑代数的运算法则
1 逻辑代数及基本运算
一、逻辑代数（布尔代数Boole Algebra）用来描述数字电路和数字系统的结构和特性。
逻辑变量取值：0 1 分别代表两种对立的状态
一种状态
另一状态
高电平真是有低电平假非无
平，则输出F 为低电平；只
R
有输入A、B 全为高电平时，
A
输出F 才为高电平。可见输
F 入与输出呈现与逻辑关系： B
与逻辑关系表达式
F = AB
与逻辑关系逻辑符号：
A
&
F
B
2、二极管或门
与逻辑关系真值表：
AB F
00 0 01 0 10 0 11 1
A
只要输入A、B中一个为高
____、中间环节三部分组成。 • A．电阻 B．电容 C．电感 D．负载
1.2 正弦交流电的基本知识
1.2.1 正弦量的三要素
1 频率与周期 2 振幅和有效值 3 相位、初相、相位差
引言
随时间按正弦规律变化的交流电压、电流称为正弦电压、电流。
正弦量：正弦电压、电流等物理量统称为正弦量。
对称正弦量特点为： U1 U 2 U 2 0
频率相同、幅值相等、相位互差120°的三相电压称
u1 u2 u3 0 为对称正弦电压。
三相交流电压出现正幅值（或相应零值)的顺序称为相序。在此相序为1-2-3-1称为顺相序。在电力系统中一般用黄、绿、红区别1、2、3三相。
相序的实际意义：对三相电动机，如果相序反了，就会反转。

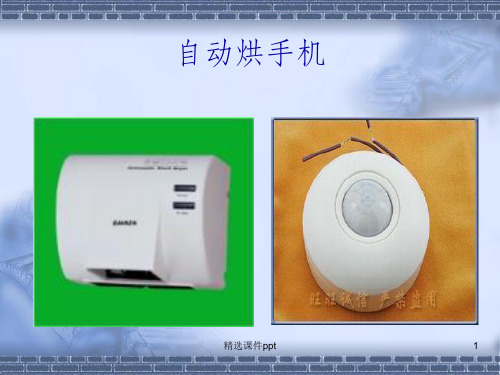

《开关电路》PPT课件

实例电路一
精选课件ppt
41
工作原理分析
调光灯电路如图6-14所示，采用了双向晶闸管BCR 和双向二极管VD等元件，使得电路非常简单实用。当闭合开关后，220V交流电经电位器RP、R1向C2充电，充电的速率由RP、R1的阻值和C2的容量大小决定，当C2两端电压上升到一定数值时，VD导通，灯泡H发光；当加在晶闸管T1、T2之间的电压过零时， BCR关断，灯泡熄灭。
精选课件ppt
24
光敏电阻应用实例
精选课件ppt
25
2.1.2 光敏二极管
光敏二极管从结构上看，也是一个PN结，它利用PN结反向偏置时，在光线照射下反向电流将由小变大的原理制作而成。根据半导体知识，PN结加反向电压时，反向电流是极小的，表现出极大的电阻值，这是因为内部载流子的数目太少。光线照射时，在光激发下，半导体内部载流子的数量将大大增加，反向电流也随之增大，表现出电阻值大大下降。这就是光敏二极管的工作原理。我们把未受到光照时流过二极管的反向电流称为暗电流，而把受到光照后流过二极管的反向电流称为亮电流。两者的差值越大越好。
声控电路就是利用声音来控制电路的工作状态。因此，声控电路必须有一个能够把声音转变为电信号的元件，这就是传声器。话筒是最常见的传声器，此外还有压电陶瓷片，也可以将声音转换为相应的电信号。
精选课件ppt
5
驻极体话筒的实物图
精选课件ppt
6
驻极体话筒原理图和结构图
精选课件ppt
7
两种不同话筒的分析
②集成电路JEC-2外形是双向14脚，如图6-6 所示。引出脚的顺序是：从最短脚开始，逆时针方向为序，依次读。
③对照图6-5检查各个元件焊接位置是否正确，焊点是否牢固。

开关电源基础知识学习资料

T = tON + tOFF
volatge, vL(t)
Buck的两个基本的公式
在电感电流连续模式CCM下： Vo=（Ton/T）×Vin=D × Vin
L=（(Vபைடு நூலகம்n-Vout)*Vout） /(ΔI*f*Vin)，这里的ΔI一般取输出电流的10~30%。
2024/8/31
tON
VIN - VO
➢ 保护功能及附属功能： 1、OCP，OVP，OTP，欠压保护，限功率； 2、绝缘电阻、绝缘电压、漏电流。
➢ 结构要求： 1、外形尺寸，2、外包装，3、安装条件，4、冷却方式，5、接口方式，6、重量，7、名牌。
➢ 安规标准及EMC标准： 1、认证标志，3C，UL，GS，PSE，2、EMI测试标准。
工作原理：通市电，经起动电阻R32 R33 R34给电容C8充电到15V-UVLO(OFF)。IC 开始工作，输出PWM 脉冲，驱动MOSFET Q2导通，由于输出整流二极管D5、D6反偏截止，能量存储在变压器T2原边电感。当变压器原边电流上升到输出反馈的设定值，无输出脉冲，MOSFET Q2关断，D5、D6导通，进入反激阶段，能量从变压器原边传递到变压器次级，经整流滤波给客户负载供电。如此周而复始，直至关机或保护。
开关电源基本概念3--主要技术指标
➢ 输入要求； 1、输入电压范围，2、输入电压频率，3、额定输入电流，4、输入电压跌落及瞬间停电，5、浪涌冲击电流，6、静态功耗效率，能效标准，7、输入单相或三相制，单相分两线制或三线制（classⅠ，classⅡ)，8、保险管。
➢ 输出要求： 1、额定输出电压，2、额定输出电流，3、稳压精度：电压调整率，负载调整率，纹波及噪声；4、瞬态特性：启动时间，保持时间，输出电压的上升时间、下降时间、过冲、欠冲。

高压开关柜培训资料PPT(共 40张)

高压开关柜
一、高压开关柜的分类二、高压开关柜的技术参数三、高压开关柜的技术要求四、高压开关柜的“五防” 五、手车式高压开关柜六、高压开关柜安装、检修验收的注意事项七、10KV开关柜常见事故与处理方法八、高压开关柜检修、试验周期、检查项目九、高压开关柜检修试验项目十、2#燃机隔离柜烧坏事故
5、断路器主触头的行程、超程、三相同期和导电回路接触电阻值应符合产品技术要求；
6、所有二次回路接线应准确，二次回路的插件接触可靠，
标志齐全清晰，绝缘符合安全运行要求 7、柜内母线表面应光洁平整，不应有变形和扭曲现象； 8、开关柜内一、二次设备的电气试验、操作及联动试验
正确合格，符合设计要求； 9、柜内照明装置齐全，加热器工作正常，断路器的操作
ห้องสมุดไป่ตู้
一、高压开关柜的分类
1、按开关柜的主接线形式，可分为桥式接线开关柜、单母线开关柜、双母线开关柜、单母线分段开关柜、双母线带旁路母线开关柜和单母线分段带旁路母线开关柜。
2、按断路器的安装方式，可分为固定式开关柜和移开式（手车式）开关柜。
3、按柜体结构，可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜以及金属封闭箱式固定开关柜。
中置式中压开关柜是金属铠装，空气绝缘加热缩材料绝缘，带可移开式断路器手车、电压互感器手车、避雷器手车、分段隔离手车等的户内配电装置。开关柜采用单母线分段，额定电压12kv；可抽出的断路器手车上装置ＶＤ４型真空断路器，断路器手车为中置式，按功能不同可分馈线断路器、主变压器断路器、分段断路器手车等；电缆室一般为前开门。
中置式开关柜
中置式开关柜。手车的断路器安装位置比电缆室高，可以通过转运小车移出柜外检修，手车操作一般采用螺杆驱动装置，比直接采用推、拉方式省力。目前已开发出的在每台手车均附有转运小车的中置式开关柜。由于中置式手车的断路器室体积小，因此中置式开关柜采用真空断路器或SF6断路器，操动机构采用弹簧操作机构。

电子开关基础知识(1)

备注：“刀 ”指开关的极数； “掷”指开关的位数
SPS T
SPD T
DPS T
DP DT 电子开关基础知识(1)
■ 4.6按防护等级分类: ·普通型（没有防尘和防水要求） ·半封闭型（能阻止非直接喷射至开关的水滴和大尺寸灰尘
颗粒浸入开关）
·全封闭型（等级IP65，对水和灰尘具备完全防护能力） ·全封闭型开关主要用于其周围空气湿度或具有油污和粉尘
■ 微动开关系列
★ 产品自由高度规格FP:3.5/3.6/3.7/4.0/5.5/5.7/6.0/7.35/7.45/9.5
电子开关基础知识(1)
■ 微动开关系列
电子开关基础知识(1)
■ 编码器系列
电子开关基础知识(1)
■ 编码器系列
电子开关基础知识(1)
■ 轻触开关系列
电子开关基础知识(1)
电子开关基础知识(1)
一、概述及背景
开关是接插元件中的一大类产品，是构成整机电路系统中电气连接必不可少的基础元件之一。开关的品种众多，目前已广泛应用于航空/航天、军事装备、通讯、计算机、汽车、工业自动化控制设备、家用电器等领域，成为先进制造业中的一个璀璨的亮点。
根据分析，2005年我国各种开关年需要量超过 88.27亿只，预计2006年将超过100亿只。近些年来国内配套、需求量最多的是轻触开关，其需求总量超过十几亿只，甚至更多。增长幅度最大的是薄膜开关，增长超过100%以上。而中国已经成为亚洲地区按钮式开关需求量最大的国家。开关类中轻触开关、薄膜开关、按钮式开关、微动开关、光电类开关是当前最畅销的开关类产品。
电子开关基础知识(1)
■ 7.6 使用寿命（确保开关的使用寿命符合整机的寿命要求）； ■ 7.7 防护要求（是否有防水和防尘要求）； ■ 7.8 产品环保要求（ROHS、Reach以及无卤等要求）； ■ 7.9 客户的生产工艺能力（产品安装信息）。

电力电子技术ppt课件第8章软开关技术

20/29
8.3.3 移相全桥型零电压开关PWM电路
在一个开关周期TS内，共有12种开关模式，分析半周期6个开关模式。
TS/2
21/29
8.3.3 移相全桥型零电压开关PWM电路
* * t0之前：主开关管V1，V4导通。初级电流流经V1、变压器初级绕组、谐振电感Lr、V4。整流二极管DR1导通，DR2截止，初级向次级供电。
t 这一时D=0，S才可以开通。
☞t5~t6时段：S为通态，iLr线性上升，直
t
到t6时刻，iLr=IL，VD关断。 ☞t4到t6时段电流iLr的变化率为
O
t 0 t1 t2 t 3 t4 t5 t6
t t0
图8-9 零电压开关准谐振电路的理想化波形
■在很多情况下，不再指出开通或关断，仅称零电压开关和零电流开关。
5/29
8.2 软开关电路的分类
■软开关电路的分类 ◆根据电路中主要的开关元件是零电压开通还是零电流关断，可以将软开关电路分成零电压电路和零电流电路两大类，个别电路中，有些开关是零电压开通的，另一些开关是零电流关断的。
◆根据软开关技术发展的历程可以将软开关电路分成准谐振电路、零开关PWM电路和零转换 PWM电路。

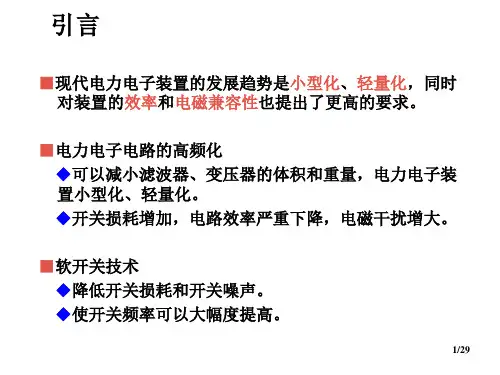

引言
■现代电力电子装置的发展趋势是小型化、轻量化，同时对装置的效率和电磁兼容性也提出了更高的要求。
■电力电子电路的高频化 ◆可以减小滤波器、变压器的体积和重量，电力电子装置小型化、轻量化。 ◆开关损耗增加，电路效率严重下降，电磁干扰增大。
■软开关技术 ◆降低开关损耗和开关噪声。 ◆使开关频率可以大幅度提高。
16/29
8.3.2 谐振直流环
■谐振直流环 ◆应用于交流-直流-交流变换电路的中间直流环节（DC-Link），

开关电源的基础知识 ppt课件

(2).开关管V的截止期内，储能电感中电流的最大变化量为
ILma1xUi LUO•tON
ILm
a2x
UO L
•tOFF
(3).开关管V导通期与截止期能量转换的条件：
Ui LUO•tONU LO•tOFF 即 U OtOt N O tO NF •U FiD •U itT O• N U i
另一种并联独立输出型开关电源
开关由一个功率场效应管构成（兼脉冲发生），也称为单端型。
脉宽调制等由集成电路UC3842 完成。
开关管导通时储能，开关截止时，储能释放给负载，称为单端型反激式。开关管导通时间长，传输电能多，变压器次级绕组输出电压高、电流大。用PWM控制功率开关管，就可以改变次级绕组输出的电压和电流，同时，使用闭环反馈可以稳定电压、电流或限制功率。
1.1开关电源组成及开关电源实例
3、并联独立输出型：通过续流电感的电磁耦合，实现隔离输出。（电源输入端不使用变压器、实现多种电压输出）
＊应用最多的一种电路形式
＊三极管V可使用功率场效应管＊脉冲调宽、脉冲发生及误差信号的产生等可集成化例如TOP221TOP227
1.1开关电源组成及开关电源实例
(1).串联调整式线性性稳压器 (2).并联调整式线性性稳压器 (3).开关式稳压器
1.2 稳压电源的分类二、开关电源的分类 1. 按激励方式分类
1.2 稳压电源的分类二、开关电源的分类 2. 按控制原理(调制方式)分类
(1)脉宽调制型(PDM)开关电源
(2)脉频调制型(PFM)开关电源 (3)混合型开关电源 (4)脉冲密度调制型(PDM)开关电源
2. 开关稳压电源的缺点
(1)电压调整率和负载调整率较差 (2)存在较严重的开关噪声和干扰 (3)电路复杂，不便于维修

《开关电气基础知识》课件

有远程控制、自动检测等功能，能够实现对电路的智能化控制和管理。
02
开关电气的基本原理
开关电气的电路模型
01 电路模型
开关电气电路模型通常由电源、开关、负载和导线组成，通过开关的闭合和断开控制电流的通断。
02 开关的作用
开关在电路中起到控制电流通断的作用，通过开关闭合和断开，实现对电路的开启和关闭。
01 随着环保意识的不断提高，绿色环保成为开关电气发展的一个重要趋势。
02 绿色环保的开关电气产品具有高效节能、低噪声、低污染等特点，符合可持续发展的要求。
02 未来，随着环保法规的日益严格和消费者环保意识的提高，绿色环保的开关电气产品将具有更大的市场前景和发展空间。
THANKS
感谢观看
智能化是开关电气发展的另一个重要趋势，主要 01 体现在产品的智能化和自动化控制方面。
智能化开关电气产品能够实现自动化控制和远程 02 监控，提高运行效率和稳定性，减少人工干预和
故障率。
智能化技术如物联网、云计算、大数据等在开关 03 电气产品中的应用，将进一步推动产品的智能化
发展。
绿色环保发展趋势
03 负载的种类
负载是指电路中消耗电能的设备，根据其工作原理和特性，可分为电阻性、电感性和电容性负载。
开关电气的控制方式
01 手动控制
通过手动操作开关实现对电路的控制，如家庭中的电灯开关。
02 自动控制
通过传感器、控制器等自动化设备，实现对电路的自动控制，如工厂流水线上的自动化设备。
03 远程控制
工作原理
断路器内部装有热敏元件和磁力脱扣装置，当电路中的电流超过规定值时，热敏元件会使脱扣器动作，从而驱动断路器断开电路。
接触器

【优】开关基础知识培训资料最全PPT资料

制作：制造2T/生产支援PART
RF：Return Force（反弹力）
开 5b．）寿PC命、打—印寿机命、是指机开、关等在通正讯常事工务作器条；件下单的极有效、工单作位次数。双极、双位
单极、多位
一1．般按情结况构下特,在点电分路极类里数开面关位用按”数结S构”特或点”可SX分”为表按示钮. 开关、拨动开关、薄膜开关、水银开关、杠杆式开关、微动开关、行程开关等。
、开关的应用
（触摸开关）
低电压、低电流型微动开关，具有防尘、防水、外形美观等特点，广泛应用于家用电器、办公用品、电子仪器等产品中。
（检测开关）开关是一种在电路中起控制、选择、连接或转换等作用的器件。
b）MINI音响、汽车音响、激光打印机、便携式播放器等机械检测；
aa））各各种种a音音）响响C设设D备备电电、位位D调调节节V、、D菜菜-单单R选选O择择M；；等媒体插入检测；
JTR（RUBBER STEM）
R低e电flo压wd、S）o低ld电e电r流ing型动：微回缝动流开焊纫关接，机具、有防复尘、印防机水、等外形位美置观等或特点感，应广泛检应用知于。家用电器、办公用品、电子仪器等产品中。（按动开关）
a) 机顶盒、笔记本电脑、显示器、电子乐器、测量仪器等的模式切换；
b）DVD、CD驱动以及PC关联设备等；
b）DVD、CD驱动以及PC关联设备等；
aS）PC对：讲bSt机a）ti、stM iDcaVlDIP&NroVcCeIDs音播s C放响on器tr、、ol（收汽统音计机车过、程音音控响响制设）备、等调激节光、调打谐；印机、便携式播放器等机械检测； S3．MC按/S用cM）途D：分S类ur、f开ac关e数按Mo用码un途t相e可d 分C机o为m电、po源n笔e开nt关s记、/D录e本v放ice电开s（关脑表、面波盖组段装等开元关开器、件预关）选检开关知、限、位电开关池、脚检踏知开关；、转换开关、控制开关等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

■ 微动开关系列
■ 编码器系列
■ 编码器系列
■ 轻触开关系列
■ 带灯开关系列
■ 检出开关系列
■ 钮子开关系列
■ 滑动开关系列
■ 船形开关系列
■ 插头插座系列
■ 连接器系列
四、电子开关分类:
■ 4.1按安装方式分类：
{ 插件式（DIP Type）DIP:Dual In-line Package 表面贴装式（SMD Type）SMD:Surface Mounted Devices
{ 端子VS端
★作子端为子V大S外电流、高电压使用的电源开关，因考量壳整机安全工作性能以及安规论证等需求，选型时其作为一项重要的参数予以重点考量。
■ 6.5 绝缘电阻：是衡量介质绝缘性能好坏的物理量，数值上等于介质所具有的电阻值，单位是兆欧（MΩ）
★对常规产品而言，绝缘电阻通常在DC500V 持续60秒条件下测试所得；
一、概述及背景
开关是接插元件中的一大类产品，是构成整机电路系统中电气连接必不可少的基础元件之一。开关的品种众多，目前已广泛应用于航空/航天、军事装备、通讯、计算机、汽车、工业自动化控制设备、家用电器等领域，成为先进制造业中的一个璀璨的亮点。
根据分析，2019年我国各种开关年需要量超过 88.27亿只，预计2019年将超过100亿只。近些年来国内配套、需求量最多的是轻触开关，其需求总量超过十几亿只，甚至更多。增长幅度最大的是薄膜开关，增长超过100%以上。而中国已经成为亚洲地区按钮式开关需求量最大的国家。开关类中轻触开关、薄膜开关、按钮式开关、微动开关、光电类开关是当前最畅销的开关类产品。
电气寿命（在标准条件下开关加上额定的电流和电压负载进行开关操作测试其寿命）。
★通常情况下电气开关用机械寿命的参数来表征其使用寿命（10万次；100万次等）。
■ 6.7 动作力(Operating Force，单位:gf): 开关进行正常的开关动作时所需的拉力、推力或扭力（单位：gf）
★ 作用在开关上的动作力不足时开关会出现无法进行开或关的正常动作（即开关动作力不能低于规格下限值）；
★作用在开关的动作力太大时将导致开关部件产生疲劳损坏（即开关动作力不能超过超过规格上限值）。
■ 6.8 行程(Travel，单位:mm): 开关进行开或关动作时其操作按钮或柄移动的距离（单位：mm）
★ 对轻触开关而言，开关行程是机械结构设计或替代料寻求时需要重点考量的参数之一，行程不够或太长开关会产生开或关误动作等结构匹配等一系列问题.
插件式
贴片式
■ 4.2按工作状态指示方式分类：
{ { 带指示灯开关
氖气指示灯
白炽指示灯
LED指示灯
不带指示灯开关
■ 4.3按控制的对象分类:
{ 电压型开关：主要用于信号控制（轻触开关、键鼠的微动开关和键盘开关）
电流型开关：主要用于电流功率，开关容量大（电源开关、大功率电气开关）
■ 4.4按照结构特点分类:
污染的高可靠性要求的场合，因为其成本较高，客户无明确要求的情况不建议推荐使用。
五、常用开关的分解图示说明:
六、电子开关的主要参数:
■ 6.（通常用Vrat表示）
■ 6.2 额定电流：开关正常工作时所允许流过的工作电流参考值（通常用Irat表示，产品设计时取实际工作电流的1.2-1.5倍作为开关的额定工作电压）；
七、电子开关选型基本要领:
开关在产品设计选型时如下信息需重点向客户了解并考量： ■ 7.1 开关的应用场合（是作电源切换还是信号控制使用）； ■ 7.2 尺寸及控制方式（确定开关的大小及具体的类型）； ■ 7.3 额定工作电流（确定开关耐电流规格）； ■ 7.4 额定工作电压（确定开关耐电压规格）； ■ 7.5 确定整机的安规需求（针对大功率产品且具安规要求的电源开关）；
二、电子开关在电路中的作用
开关是插接类电子元器件中最基本的零件单元之一，它的作用为：控制电路中电压、电流及其信号的通断或转换。其控制作用主要通过机械、光电、气体、液体、磁场等形式实现。
三、常用电子开关图片展示:
■ 按键开关系列
■ 微动开关系列
★ 产品自由高度规格FP:3.5/3.6/3.7/4.0/5.5/5.7/6.0/7.35/7.45/9.5
★绝缘电阻是考量产品抗老化强度性能指标之一，不同类型的开关产品对最小绝缘电阻值的规格要求不同。
■ 6.6 使用寿命(Operating Life，单位:Cycles): 开关正常使用时为确保其不出现电气或机械故障
保证能操作的次数，它通常有如下两种方式考量：
{ 机械寿命（不带任何电流和电压负载条件下测试其操作寿命）；
■ 6.3 接触电阻：开关的闭合状态时其触点之间的直流电阻值（常用D.C.R表示，该参数与开关触点镀层材料、触点压力等因素有关，因为其直接影响到开关的工作性能以及寿命等问题，选型时请特别注意）； ■ 6.4绝缘耐压：衡量开关工作时不发生漏电、击穿等因绝缘性能下降所承受的最高交流或直流工作电压。
·按键开关
·检出开关
·微动开关
·钮子开关
·编码开关
·滑动开关
·轻触开关
·船形开关
·薄膜开关
·电源开关
■ 4.5按开关的极数位数分类:
·单刀单掷（SPST Type）
·单刀双掷（SPDT Type） ·单刀多掷（SPMT Type） ·双刀单掷（DPST Type） ·双刀双掷（DPDT Type） ·双刀多掷（DPMT Type）
备注：“刀 ”指开关的极数； “掷”指开关的位数
SPS
SPD
DPS
DPD
T
T
T
T
■ 4.6按防护等级分类: ·普通型（没有防尘和防水要求）
·半封闭型（能阻止非直接喷射至开关的水滴和大尺寸灰尘
颗粒浸入开关）
·全封闭型（等级IP65，对水和灰尘具备完全防护能力）
·全封闭型开关主要用于其周围空气湿度或具有油污和粉尘
电子开关基础知识
2019年9月26 日
目录
■ 1.概述及其背景； ■ 2.电子开关在电路中作用； ■ 3.常用电子开关图片展示； ■ 4.电子开关分类说明； ■ 5.常用开关的分解图示说明； ■ 6.电子开关的主要参数讲解； ■ 7.电子开关选型基本要领； ■ 8.电子开关规格书查询重点解读； ■ 9.电子开关规格书范例解读； ■ 10.提问与探讨环节。
