EPS三维测图系统垂直摄影快速入门

EPS航测软件说明书一、软件安装环境MapMatrix 2009软件和EPS航测软件在XP系统下安装二、其它格试航片导成航天远景格试1、建立立体模型打开桌面上的MapMatrix 2009，文件->加载工程，文件类型选择“VirtuoZo测区（*.dat）”，选择测区目录下的dat文件，点击打开。

工程浏览窗口选择“立体像对”节点，核线类型选“大地”；选择工程节点（如shy6），点批处理，在右边窗口选择需要的模型在相对定向、核线重采样、影像匹配上作标记，点运行。

（如核线范围小，选中相应的模型，右键->确定最大核线范围）运行完后，关闭软件。

三、EPS航测软件采集、编辑1.新建工程打开EPS航测软件环境下，点击软件注册，根据需要来选择注册方法，点确定。

点工程->新建，选择“模板”，选择目录，工程名称为新图幅号，点确定。

2.立体测图2.1加载立体在”立体测图”→加载立体像对→立体模型文件:点击选择文件格式*.XML(如:图1)然后确定,选择要用的相对,选择”加载核线影像”功能. (如:图2)图1图22.2手轮设置:(如果要用手轮测图,可以设置功能)点击软件菜单下的→立体测图→加载立体→选择”立体设备设置”→手轮脚盘(MapMatrix)→激活设备→保存设备手轮设置前手轮设置后3.数据采集、编辑3.1.加点功能在画点状符号时启动工具条上的加点功能后在编码窗口输入符号编码.如:打高程点时在编码窗口输入高程点编码831000(如:图1),需要标注出高程值时可以在加点状态下的属性窗口选择”标注”功能.(如:图2)如果在打高程点时注记压盖地物时可以用编辑工具条下的”高程点注记拖动”(如:图3)图1,输入地物编码图2,打高程点时要选择标注图3,高程点拖动3.1.1.输入编码三种快捷方法A.”常用编码”方法:在功具条选择”常用编辑”(如图1)→常用编码→启动后可以把一些常用的编码存储到里面(如图2),存储编码方法可以结合第二种选择编码方法.(在命令行里输入QC然后控格确定后弹出”常用编码”功能),图1图2B.输汉字方法:可以在编码窗口里输汉字后点击”ESC”键(如图),选择正确编码(要看客户要求用几位编码表，如果用六位编码表,正确编码就是六位,在画图时编码只能选择六位的编码。

EPS PanSystem V3.0a使用指南Version 3.0aMarch 2002爱丁堡石油服务有限公司(C) Copyright EPS LtdALL RIGHTS RESERVED中文手册出版说明文版的翻译工作是爱丁堡石油服务有限公司授权由中油股份西南油田分公司勘探开发研究院汪福勇、胡勇先生完成的。

有EPS北京办公室何祥初先生和北京Lanston石油燃气设备有限公司叶荣先生审定。

由于时间紧促，水平有限，难免有错误和不妥之处，仅请各位用户指正。

EPS公司北京代表处目录EPS PanSystem User Guide第一章PANSYSTEM 简介 (1)基础部分（Basics Section）第二章文件菜单（File Menu Options） (39)第三章编辑菜单（EDIT Menu Options） (46)第四章报告菜单（REPORT Menu Options） (57)数据准备部分（Dataprep Section）第五章配置菜单（CONFIG Menu Options） (58)第六章数据准备（Gauge Data Preparation） (67)第七章井及油藏特性描述- 解析（Well and Reservoir Description）.117第八章井及油藏特性描述- 数字（Well and Reservoir Description）.168第九章潮汐校正（The Tidal Filter） (201)分析部分（Analysis Section）第十章试井分析（Analysis） (208)第十一章模拟（Simulate） (252)第十二章数字模拟（Numerical Simulate） (274)第十三章产能分析（Deliverability） (311)先进模拟（Advanced Simulation）第十四章Advanced Simulation (339)其它有用的信息（Other Useful Information）第十五章A 公式（Equation） (362)第十五章B 公式（Equation） (403)第十六章文件结构（File Structures） (431)范例（Worked Examples）第十七章测试数据准备（Dataprep - Gauge Data） (439)第十八章人工数据输入（Manual Data Entry） (449)第十九章气井中途测试和产能分析（Gas Well DST and Deliverability Analysis） (463)第二十章报告（Reporting） (476)第二十一章试井设计（Test Design） (482)第二十二章参考文献（References） (492)前言PanSystem 的研发和所有权为:爱丁堡石油服务有限责任公司,Research Park,Riccarton,EDINBURGH EH14 4APScotland, UK.PanSystem (C) Copyright EPS Ltd. 1994 to 2002. PanMesh (C) Copyright EPS Ltd and Kepler Engineering 1998 to 2002. All rights reserved. Portions of PanMesh are copyright of Criterion Software Ltd (UK) 1993 - 1996 and their Licensors.本手册和软件必须由爱丁堡石油服务有限责任公司和软件所有者授权才能使用，否则既是非法的。

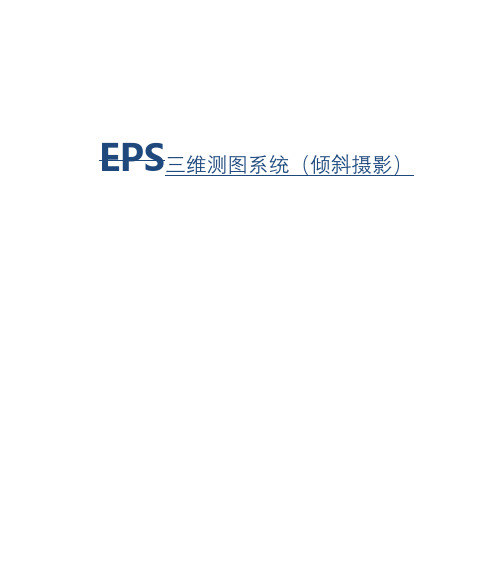

EPS三维测图系统（倾斜摄影）文档修订说明修订日期2018-1-6 修订者版本V3.0修订内容目录目录前言 (I)1系统特点 (1)2软件的安装和运行 (2)2.1系统组成及运行环境 (2)2.1.1系统组成 (2)2.1.2运行环境 (2)2.1.3系统/软件安装 (2)2.1.4加密锁安装 (4)2.2系统启动 (4)2.2.1启动方法 (4)2.2.2 EPS三维测图系统起始页 (4)2.2.3工作台面定制 (5)2.3软件注册 (6)2.3.1软件注册方式 (6)2.3.2软件注册步骤 (7)3操作流程 (9)4数据加载 (10)4.1 Osgb数据转换 (10)4.2加载本地倾斜模型 (11)4.3加载网络倾斜模型 (12)4.4加载超大影像 (14)4.5加载倾斜影像 (15)5基本绘图编辑 (18)5.1要素编码 (18)5.2点地物绘制 (19)5.3线/面地物绘制 (20)5.4注记的绘制 (21)5.5二维窗口快捷键的使用 (22)5.6三维窗口快捷键的使用 (23)6地形绘制与基本绘图编辑 (24)6.1房屋的绘制 (24)6.1.1房屋(五点房) (24)6.1.2房屋(采房角) (26)6.1.3房屋（基于墙面采集）.............................28目录6.1.4房屋（房屋切片）.................................296.1.5房屋（自动提取）.................................306.2道路的绘制 (31)6.2.1道路(多义线) (31)6.2.2道路(平行线) (32)6.2.3道路(植被剔除方式)...............................346.3高程点的采集 (36)6.4等高线的采集 (38)6.4.1等高线(根据高程点生成) (38)6.4.2等高线(手绘) (41)6.5植被（旱地绘制） (42)6.6斜坡的绘制 (44)6.7注记的绘制 (45)7数据检查 (47)7.1数据标准检查 (48)7.2空间关系检查 (49)7.3空间关系修复 (50)7.4等高线检查 (51)7.5测点精度检查 (51)7.6量边精度检查 (54)8数据输出 (57)8.1 CASS9输出 (57)8.2 DWG输出 (59)8.3 MDB输出 (61)8.4 Shp输出 (62)8.5打印输出图片 (64)9典型案例 (68)9.1基础测绘 (68)9.2项目成果图 (69)9.3平面精度报告 (71)9.4高程精度报告 (72)10常见推送问题 (73)10.1软件系统问题 (73)10.2模型转换 (73)10.3坐标问题 (74)10.4模型问题 (74)目录10.5房檐改正 (75)10.6正射或立面图 (75)10.7倾斜建立点云 (75)10.8 xml的坐标 (75)前言EPS三维测图系统V2.0是北京山维科技股份有限公司基于EPS地理信息工作站研发的自主版权产品。

EPS2008软件培训操作说明2009.5.5整理第一部分:数据整理流程说明1.调入外部数据:点击菜单”文件”->”输入输出”->”调入外部数据”在弹出窗口中选择文件类型”*.edb”,选择测区数据,点击”打开”即可.(调入的数据不宜过多.)2.参考地图生成：新建一数据库文件，调入对应的CARTO数据（选择文件类型”*.DGN”），调入后关闭此数据库。

3.互参考：点击菜单”文件”->”插入工程数据（*.edb）”,插入参考数据库。

，笔按钮表示当前数据库为主文件，可编辑。

后边的按钮为改变当前数据库颜色。

如若需要复制底图地物，只需将鼠标移至需要复制的地物上，点击“；”键，再换成正确的编码即可。

参考建议方法：底图与整理的图分别设2种单色，重叠情况下一般显示工作空间列表最后的图形，如果地物显示不是列表最后的图形，则说明列表最后的图形有缺失地物。

通过拖动调整2图在列表中顺序，可以比较2图互相间多余或缺失的地物。

4．点状地物整理:过滤选择高程点,图根点,导线点,在操作窗口中连续点击2次,取消标注,因此点与注记合并成功的点旁会没有高程以及控制点注记,遍历全图,发现高程以及控制点注记需要手动合并.手动合并方法:如有高程注记无高程点,则删除高程注记,添加一个高程点.如控制点注记未合并入控制点,则把字轨与点号输入”点名称”栏,把高程输入”Z”栏。

合并成功后,把注记与分数线删除.如下图所示，注记缺失，参考底图把点名与高程填入对应的位置。

如某些控制点无高程，点号填入”点名称”栏，z值为“9小999”。

5．导航功能：点击操作窗口的导航按钮,弹出以下界面:点击省略号，选择地物分类，再点击地物分类，选择集就对当前数据库所有对象进行了分类。

点击向前向后按钮可以逐个定位选择集中的地物。

还可以通过导航实现编码转换.点击查图导航器中省略号旁的下箭头,弹出隐藏的半对话框,点击”换编码”,”设置”复选框打勾,再点击空白按钮,在弹出的”输入:地物编码”对话框中选择目标编码,确定就定制了换码按钮. 取消”设置”复选框,在下拉框中选择一类地物,然后点击”全选”,再点击对应邀换得码的按钮,就可以执行换码了.点“本屏通过”，再打开图层控制，点击“面透明”两次，填充面显示已核查的区域，点击“复查”，取消显示填充面。

EPS5.0立面测图操作流程
清华三维EPS立面测图操作流程
注意：目前破解版的EPS在运行过程中存在一定的问题。

1、免狗版的EPS5.0不能够把绘制好的立面图形进行导出；2、狗版的EPS5.0的【模型文件切割】功能不能用。

如果操作人员想顺畅地画出立面图的情况下，我们需要组合使用这两个软件进行操作。

（1、不能导出文件是硬伤，但是可以在免狗的软件里面做立面，再在狗版的软件里面导出立面图形；2、【模型文件切割】是方便于立面画图的一个比较好的操作功能，因此我们可以先在免狗的软件里面把模型切割完毕，然后再使用狗版的软件进行画立面图，立面图导出等相应的操作步骤。

）
一、使用免狗的EPS5.0进行“模型文件切割”
1.1、把模型加载到软件里面进行模型切割、并在【三维测图】里面，点击【模型文件切割】工具；
1.2、使用“1线”沿着目标物进行，画一个范围，确定为剪切的区域；
1.3、针对于模型切割生产的*.dsm文件，保存到Data文件夹里面；
1.4、卸载当前的倾斜模型【卸载倾斜模型】；然后再加载刚才导出的“*.dsm”模型索引文件，进行查看；。
