电气符号图标大全电气符号图标是电气工程中非常重要的一部分，它们是用来表示电路元件、设备和系统的图形符号，能够直观地表达电气元件的性质、功能和连接关系。
在电气工程设计、施工、维护和故障诊断中，电气符号图标的正确应用至关重要。
因此，掌握并熟练运用电气符号图标对于电气工程人员来说是必不可少的。
一、基本电气符号图标。
1. 电源符号，表示电路的电源，一般用于交流电源和直流电源的表示。
2. 开关符号，表示电路中的开关元件，包括普通开关、按钮开关、限位开关等。
3. 电灯符号，表示电路中的电灯元件，包括白炽灯、荧光灯、LED 灯等。
4. 电动机符号，表示电路中的电动机元件，包括交流电动机、直流电动机、步进电机等。
5. 传感器符号，表示电路中的传感器元件，包括光电传感器、温度传感器、压力传感器等。
6. 电阻符号，表示电路中的电阻元件，包括固定电阻、可调电阻、热敏电阻等。
7. 电容符号，表示电路中的电容元件，包括固定电容、可变电容、电解电容等。
8. 电感符号，表示电路中的电感元件，包括固定电感、可变电感、互感等。
9. 断路器符号，表示电路中的断路器元件，包括空气断路器、熔断器、漏电断路器等。
10. 接触器符号，表示电路中的接触器元件，包括磁力接触器、热继电器、时间继电器等。
以上是电气工程中常见的基本电气符号图标，掌握这些符号对于初学者来说是很重要的，因为它们是构成电气图纸的基础。
二、特殊电气符号图标。
1. 三相电源符号，表示三相电路的电源，一般用于工业电气系统。
2. 变压器符号，表示电路中的变压器元件，包括升压变压器、降压变压器、隔离变压器等。
3. 发电机符号，表示电路中的发电机元件，包括交流发电机、直流发电机、柴油发电机等。
4. 变频器符号，表示电路中的变频器元件，用于调节电动机的转速。
5. PLC 符号，表示可编程逻辑控制器，用于控制工业自动化系统。
6. 电力仪表符号，表示电路中的电力仪表元件，包括电压表、电流表、功率表等。
电气设备符号大全1. 什么是电气设备符号？在电气工程中，电气设备符号是一种用于表示不同电气设备或元件的图形符号。
这些符号通常用于电路图、电气图和电气布置图等技术文档中，以便于工程师和技术人员们能够更好地理解和识别电气设备。
电气设备符号通过使用简单的几何图形和线条来表示不同的电气设备和元件，例如开关、电容器、电感器、变压器等。
这些符号通常具有固定的形状、线型和颜色，并且符号的选择和使用必须遵循国际标准和规范，以确保在不同的电气系统和设备中能够实现一致性和互操作性。
2. 常见的电气设备符号下面列出了一些常见的电气设备符号及其对应的含义：•开关符号: 用于表示电路中的开关元件，包括普通开关、按键开关、轻触开关等。
•电源符号: 用于表示电路中的电源元件，包括电池、交流电源、直流电源等。
•灯泡符号: 用于表示电路中的灯泡或指示灯，表示电路中的光源。
•电容器符号: 用于表示电路中的电容器元件，表示电路中的储能元件。
•电感器符号: 用于表示电路中的电感器元件，表示电路中的储能元件。
•电阻器符号: 用于表示电路中的电阻器元件，表示电路中的电阻元件。
•变压器符号: 用于表示电路中的变压器元件，表示电路中的变压和隔离。
除了上述符号外，还有一些其他电气设备符号的常见示例，包括电机、传感器、继电器、断路器等。
3. 国际电气符号标准为了实现电气设备符号的一致性和互操作性，国际电工委员会（IEC）发布了一系列标准，称为IEC 60617标准，用于规定电气设备符号的形状、线型和颜色等。
这些标准已被广泛采用并成为电气工程中的国际通用标准。
IEC 60617标准定义了许多标准符号，其中有些符号还具有变种和替代符号。
这些符号通常以简洁的线条和几何图形表示，并且通常与符号对应的设备或元件实际外观之间没有直接联系。
因此，工程师和技术人员在使用电气设备符号时，需要事先了解和熟悉相关的IEC 60617标准。
4. 创建和编辑电气设备符号对于需要创建和编辑电气设备符号的工程师和技术人员，有一些软件工具和在线平台可以帮助他们实现这些任务。
电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。
它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。
电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。
2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。
2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。
•电容符号：表示电容元件，用于储存和释放电荷。
•电感符号：表示电感元件，用于储存和释放磁能。
2.3 连接符号•直线：表示两点之间的连接。
•箭头：表示一个信号的流向。
2.4 开关符号•开关符号：用于控制电路的开关状态。
2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。
•温度传感器符号：表示温度传感器，用于感测环境温度。
•压力传感器符号：表示压力传感器，用于感测环境压力。
2.6 运算符号•比较符号：用于比较两个信号的大小关系。
2.7 功率元件符号•电源符号：表示电源。
•发电机符号：表示发电机，用于产生电能。
•电动机符号：表示电动机，用于转化电能为机械能。
2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。
•放大器符号：表示信号放大器，用于放大弱信号。
2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。
•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。
•电路开关符号：表示电路开关，用于电路的开关控制。
3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。
以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。
2.选择合适的符号来表示每个元件。
3.使用直线和箭头来表示元件之间的连接和信号流向。
4.根据电路实际情况，添加合适的注释和标记。
5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。
4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。
电气原理图符号大全(一)序号图形符号说明1 开关(机械式)2 多级开关普通符号单线表示3 多级开关普通符号多线表示4 接触器(在非举措位置触点断开)5 接触器(在非举措位置触点闭合)6 负荷开关(负荷隔分开关)7 具有自动释放功用的负荷开关8 熔断器式断路器9 断路器10 隔分开关11 熔断器普通符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔分开关15 熔断器式负荷开关电气工程图形符号(二)图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用举措温度替代26热敏自动开关,动断触点注:留意区别此触点和以下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关普通符号29 动断(常闭)触点30 先断后合的转换触点电气工程图形符号(三)号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35接通的衔接片36换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形衔接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为启齿三角形衔接电气工程图形符号(四)序号图形符号说明46 三相变压器星形-三角形衔接47 具有有载分接开关的三相变压器星形-三角形衔接48 三相变压器星形-迂回形衔接49 操作器件普通符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53自动重闭合器件54电阻器普通符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器普通符号59 可变电容器可调电容器60 双联同调可变电容器电气工程图形符号(六)序号图形符号说明61 指示仪表(星号必需按规则予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率要素表68频率表69温度计、高温计(θ可由t替代)70 转速表71 积算仪表、电能表(星号必需按规则予以替代)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架普通符号注:可用文字符号或型号表示设备称号79 列架普通符号80 人工交流台、中缀台、测量台、业务台等普通符号电气工程图形符号(七)序号图形符号说明111 控制及信号线路(电力及照明用) 112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地普通符号116 接机壳或接底板117无噪声接地118维护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆衔接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气工程图形符号(八)序号图形符号说明131 电铃132 扬声器133 发声器134 机135 照明信号136 手动报警器137 感烟火灾探测器感温火灾探测器138气体火灾探测器139140 火警机141 报警发声器142 有视听信号的控制和显示设备143 在公用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃活路途,逃生方向149 逃活路途,最终出品150 二氧化碳消防设备辅佐契合152 氧化剂消防设备辅佐符号153 卤代烷消防设备辅佐符号电气工程图形符号(九)序号国家标准图形符号说明机械控制1 机械的衔接气动的衔接液压的衔接2 具有力或许运动指示方向的机械衔接3 延时举措注：三角为指向前往方向4 自动复位注：三角为指向前往方向5 定位非自动复位6 脱离定位7 进入定位8两器件间的机械联锁9脱扣的锁扣器件10 扣住的锁扣器件11 梗塞器件12 向左边移动被梗塞的已堵住的梗塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 衔接的机械联轴器操作件和操作方法17 普通状况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制电气工程图形符号(十)序号国家标准图形符号说明21 推进操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可装配的手柄操作钥匙操作2930曲柄操作31 滚轮操作32 凸轮操作33 过电流维护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作非电量控制及其他38 液位控制39 计数控制40 流体控制电气工程图形符号(十一)序号国家标准图形符号说明41 气流控制42 温度控制(θ可用t替代)43 压力控制44 滑动控制45 端子导线的连接46 可装配的端子47 衔接点交流器方框符号48 交流器普通符号转换器普通符号49直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的普通符号55 步进起动器56 调理-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调理-起动器电气工程图形符号(十二)序国家标准图形符号说明号接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时举措的接近开关,动合触点67 铁接近时举措的接近开关,动断触点电力、照明和电信布置插座68 单相插座暗装单相插座69密闭(防水)单相插座7071 防爆单相插座72 带维护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)电气工程图形符号(十三)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关普通符号86 单极开关87 暗装单极开关密闭(防水)单极开关88防爆单极开关8990 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线) 102 调光器电气工程图形符号(十四)图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的普通符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合陈列见设计图立柱式按钮箱风扇普通符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应留意平安插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应留意平安插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应留意平安插座,如采用普通插座时,应距地1.8米电气工程图形符号(十五)图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用平安插紧型插座(带接地) 座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁380伏-20安,距地0.3米紧型插座(带接地)装置T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属空中出线盒防水拉线开关(单相二250伏-3安,瓷制线)拉线开关(单极二线) 250伏-3安拉线双控开关(单极三250伏-3安线)吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的装置方向明装单极开关(单极二跷板式开关,250伏-6安(见表注)线)暗装单极开关(单极二跷板式开关,250伏-6安(见表注)线)明装双控开关(单极三跷板式开关,250伏-6安(见表注)线)暗装双控开关(单极三跷板式开关,250伏-6安(见表注)线)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和装置方式见设计图墙上灯座(裸灯头)各灯具普通符号 灯具型号见本图集花灯 符号下面的数字，为选用本图集中待选定型灯具的设计编号 非定型特制灯具 详细要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状陈列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中普通均运用高效节能型荧光灯灯具及与其配套的高牢靠、高功率要素(>0.95)的交流电子镇流器单管荧光灯双管荧光灯 三管荧光灯荧光灯花灯组合 防爆型光灯投光灯 规格、容量详见设计图注电气工程图形符号(十六)图形符号图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同普通电杆 除有设计图或说明外,均按本图集带照明灯具的电杆 带照明灯具的电杆及投照方向拉线的普通符号 带撑杆的电杆带高桩拉线的电杆交流配电线路 铝芯导线时为2根铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计交流配电线路铝芯导线时为3根铜芯导线时为3根图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)维护管径规格见详细工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封锁式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相高压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔分开关除注明外,均为HR3型熔断器式隔分开关电气工程图形符号(十七)图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料装置(虚线时为表位) 无功电能表除注明外,均由供电部门备料装置(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛交接箱除注明外,暗装距地0.3米室内分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米线路末端线路,简化标注时,只注明对数RVB(2×0.2)暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同线路注法,导线穿管见JD50-608电视野路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司装置或敷设高度(米) 自室内该处空中算起装置或敷设高度(米) 自室外该处空中算起消防公用按钮SFAN-1型实验室用暗装塑料插销组板装置高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板装置高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的陈列方案实验室明装接地端子板右下角数字表示装置接地端子的节数,由设计选定.装置高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合。
电气工程图例符号大全电气工程图例符号大全电气工程施工图一般符一、敷设表示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索(ɡānɡ suǒ)CP-金属软管PR-塑料线槽RC-镀锌钢管(gāngguǎn)二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入(qiàn rù)S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管(gāngguǎn)敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面(qiánɡ miàn)敷设：WS暗敷设在墙内：WC沿天棚(tiānpéng)或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装(kǎi zhuānɡ)充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装(kǎi zhuānɡ)阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装(kǎi zhuānɡ)阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装(kǎi zhuānɡ)计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装(kǎi zhuānɡ)铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
电气图符号大全(必备)电气图符号含义及图例 - 电工基础电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。
网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。
图形符号的种类和组成：图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必需同其他符号组合使用，构成完整的图形符号。
如沟通电动机的图表符号，由文字符号、沟通的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有沟通和直流的限定符号以及可变性限定符号组成。
常用电气元件图形符号：１、基本文字符号符号描述符号描述符号描述符号描述符号描述C电容器EH发热器件EL 照明电EV空气调整器FA 带瞬时动作的限流爱护器件FU 熔断器FV 限压爱护器件GS同步发电机GA异步发电机FR带延时动作的限流爱护器件GB蓄电池HA报警器HL指示灯KA 过流继电器FS 带瞬时、延时动作的限流爱护器件KM接触器KR热继电器KT 延时继电器L电感器M电动机MS 同步电动机MT力矩电动机PA电流表PJ 电度表PS记录仪表PV电压表QF断路器TA 电流互感器QS隔离开关QM电动机爱护开关TC电源互感器TV电压互感器XB 连接片XJ测试插孔XP插头XS 插座XT端子排YA电磁铁YM电动阀YV电磁阀２、帮助文字符号符号描述符号描述符号描述符号描述符号描述A电流、模拟AC沟通AUT自动ACC加速ADD附加ADJ 可调AUX帮助ASY异步BRK 制动BK黑BL蓝BW 向后C把握CW顺时针CCW 逆时针D延时、数字DC直流DEC 减E接地EM紧急F 快速FB反馈FW向前GN 绿H高IN输入INC 增IND感应L低、限制LA 闭锁M主、中间线MAN手动N 中性线OFF断开ON闭合OUT 输出P压力、爱护PE爱护接地PEN 爱护接地与中性共用PU不接地爱护R记录、反RD 红RST复位RES备用RUN 运行S信号ST启动SET 置位、定位SAT饱和STE步进STP 停止SYN同步T温度、时间TE 无干扰接地V速度、电压、真空WH白YE 黄图形符号大全：序号图形符号说明1开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4KM接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号 7具有自动释放功能的负荷开关8熔断器式断路器9QF断路器10QS隔离开关11FU熔断器一般符号12FF跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号 19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点 21SB按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关，动合触点限制开关，动合触点24位置开关，动断触点限制开关，动断触点25热敏开关，动合触点注:θ可用动作温度代替26热敏自动开关，动断触点注:留意区分此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时，临时闭合的过渡动合触点 32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极 34插头和插座(凸头的和内孔的) 35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法 51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必需按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的) 66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t代替)70转速表71积算仪表、电能表(星号必需按规定予以代替) 72安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称 79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号81把握及信号线路(电力及照明用)82原电池或蓄电池83原电池组或蓄电池组84带抽头的原电池组或蓄电池组85接地一般符号86接机壳或接底板87无噪声接地88爱护接地89等电位90电缆终端头91电力电缆直通接线盒92电力电缆连接盒，电力电缆分线盒 93把握和指示设备94报警启动装置(点式-手动或自动) 95线型探测器96火灾报警装置97热98烟 99易爆气体 100手动启动电气图形符号大全比较具体的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到格外重要的作用。
(一)序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关(二)图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点电气工程图形符号(三)号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35接通的连接片36换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接电气工程图形符号(四)序号图形符号说明46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53自动重闭合器件54电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器电气工程图形符号(六)序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68频率表69温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号电气工程图形符号(七)序号图形符号说明111 控制及信号线路(电力及照明用) 112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117无噪声接地118保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气工程图形符号(八)序号图形符号说明131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器感温火灾探测器138气体火灾探测器139140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号电气工程图形符号(九)序号国家标准图形符号说明机械控制1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8两器件间的机械联锁9脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制电气工程图形符号(十)序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作钥匙操作2930曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作非电量控制及其他38 液位控制39 计数控制40 流体控制电气工程图形符号(十一)序号国家标准图形符号说明41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器电气工程图形符号(十二)序国家标准图形符号说明号接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68 单相插座暗装单相插座69密闭(防水)单相插座7071 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)电气工程图形符号(十三)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关密闭(防水)单极开关88防爆单极开关8990 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线) 102 调光器电气工程图形符号(十四)图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米电气工程图形符号(十五)图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插紧型插座(带接地) 座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁380伏-20安,距地0.3米紧型插座(带接地)安装T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二250伏-3安,瓷制线)拉线开关(单极二线) 250伏-3安拉线双控开关(单极三250伏-3安线)吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二跷板式开关,250伏-6安(见表注)线)暗装单极开关(单极二跷板式开关,250伏-6安(见表注)线)明装双控开关(单极三跷板式开关,250伏-6安(见表注)线)暗装双控开关(单极三跷板式开关,250伏-6安(见表注)线)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号 灯具型号见本图集花灯 符号下面的数字，为选用本图集中待选定型灯具的设计编号 非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯双管荧光灯 三管荧光灯荧光灯花灯组合 防爆型光灯投光灯 规格、容量详见设计图注电气工程图形符号(十六)图形符号图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集带照明灯具的电杆 带照明灯具的电杆及投照方向拉线的一般符号 带撑杆的电杆带高桩拉线的电杆交流配电线路 铝芯导线时为2根铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计交流配电线路铝芯导线时为3根铜芯导线时为3根图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关电气工程图形符号(十七)图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2)暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米) 自室内该处地面算起安装或敷设高度(米) 自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合。
以下是一些常见的电气符号及名称：
1. L：火线，用于连接电源的正极。
2. N：零线，用于连接电源的负极。
3. PE：地线，用于连接电源的地线。
4. AC：交流电，方向随时间变化的电流。
5. DC：直流电，方向不随时间变化的电流。
6. NO：常开触点，在常态下开路，当线圈或电路通电时闭合。
7. NC：常闭触点，在常态下闭合，当线圈或电路通电时断开。
8. QS：隔离开关，用于隔离电路。
9. QF：断路器，用于切断电路。
10. FU：熔断器，用于熔断电路。
11. SA：旋钮，用于调节电路。
12. SB：按钮，用于触发或启动电路。
13. SQ：行程开关，用于控制机械运动的行程。
14. HL：指示灯，用于指示电路的状态。
15. TM：变压器，用于转换电压或电流。
16. TA：电流互感器，用于测量电流。
17. TV：电压互感器，用于测量电压。
18. R：电阻，用于控制电路中的电流。
19. C：电容，用于存储电荷的电子元件。
20. L：电感，用于存储磁能的电子元件。
21. M：电动机，用于将电能转换为机械能。
22. G：发电机，用于将机械能转换为电能。
23. PV：电压表，用于测量电压。
24. PA：电流表，用于测量电流。
25. PJ：电度表，用于测量电能。
这些符号和名称可以帮助我们更好地理解和描述电气系统的组成部分。
电气符号图标（完整版）在电气工程领域，符号图标是工程师们进行设计、沟通和交流的重要工具。
它们简化了复杂的电气系统，使得图纸更加直观易懂。
本文档将为您介绍电气符号图标的完整版，帮助您更好地理解和应用这些符号。
一、电源符号电源符号用于表示电路中的电源，包括交流电源、直流电源、电池等。
常见的电源符号有：1. 交流电源符号：表示交流电源，通常由两条波浪线和一个圆圈组成。
2. 直流电源符号：表示直流电源，通常由一条直线和一个圆圈组成。
3. 电池符号：表示电池，通常由两条平行线和两个相对的圆圈组成。
二、开关符号开关符号用于表示电路中的开关，包括单刀开关、双刀开关、按钮开关等。
常见的开关符号有：1. 单刀开关符号：表示单刀开关，通常由一个倒置的“L”形和一条直线组成。
2. 双刀开关符号：表示双刀开关，通常由两个倒置的“L”形和两条直线组成。
3. 按钮开关符号：表示按钮开关，通常由一个圆形和一条直线组成。
连接符号用于表示电路中的连接线，包括导线、电缆、接地线等。
常见的连接符号有：1. 导线符号：表示导线，通常由一条直线组成。
2. 电缆符号：表示电缆，通常由两条平行的直线组成。
3. 接地线符号：表示接地线，通常由一条带有箭头的直线组成。
四、电阻符号电阻符号用于表示电路中的电阻器，包括固定电阻、可变电阻、电位器等。
常见的电阻符号有：1. 固定电阻符号：表示固定电阻，通常由一个矩形和一条直线组成。
2. 可变电阻符号：表示可变电阻，通常由一个矩形、一条直线和一个箭头组成。
3. 电位器符号：表示电位器，通常由一个矩形、两条直线和一个箭头组成。
五、电容符号电容符号用于表示电路中的电容器，包括固定电容、可变电容、电解电容等。
常见的电容符号有：1. 固定电容符号：表示固定电容，通常由两个相对的平行线和一条直线组成。
2. 可变电容符号：表示可变电容，通常由两个相对的平行线、一条直线和一个箭头组成。
3. 电解电容符号：表示电解电容，通常由一个矩形、两条相对的平行线和一条直线组成。
建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。
例如：XL-1、XL-2、XL-3是指第几条的意思。
例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识编号45的消防立管。
(一)、电气工程图形符号(一)电气工程图形符号--续表管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号（三）、暖通工程图形符号。

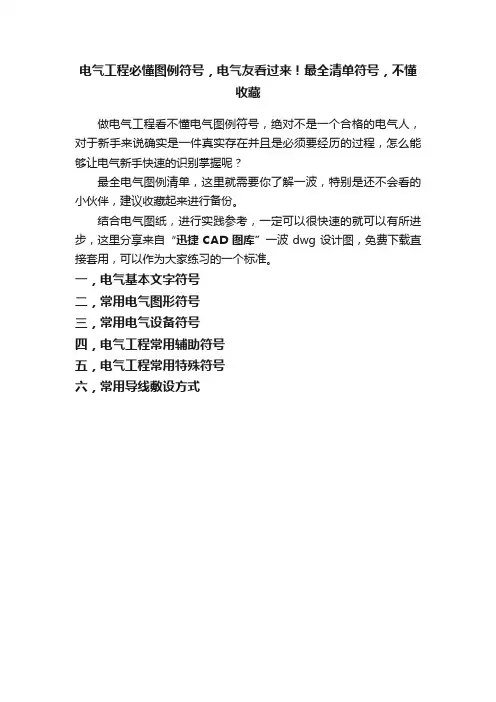

电气工程必懂图例符号，电气友看过来！最全清单符号，不懂
收藏
做电气工程看不懂电气图例符号，绝对不是一个合格的电气人，对于新手来说确实是一件真实存在并且是必须要经历的过程，怎么能够让电气新手快速的识别掌握呢？
最全电气图例清单，这里就需要你了解一波，特别是还不会看的小伙伴，建议收藏起来进行备份。
结合电气图纸，进行实践参考，一定可以很快速的就可以有所进步，这里分享来自“迅捷CAD图库”一波dwg设计图，免费下载直接套用，可以作为大家练习的一个标准。
一，电气基本文字符号
二，常用电气图形符号
三，常用电气设备符号
四，电气工程常用辅助符号
五，电气工程常用特殊符号
六，常用导线敷设方式。
电气常用符号大全
电气常用符号大全有：L：火线（红色导线）
N：零线（蓝色导线）
PE：地线（黄绿双色导线）
很多220V的电气或用电器都会标注L和N，这两个点就是电源的接点，另外开关和插座上也会有标注。
交流（AC）
直流（DC）
这两个符号对应常见的两种电源，用电器接线时一定要注意区分是接交流电还是直流电，另外万用表测量电压和电流时，也要注意区分交流和直流。
常开：NO
常闭：NC
很多电气元件上都有这两个标注，NO对应常开触点，NC对应常闭触点。
比如：中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等，电气自动化控制电路其实就是若干个NO和NC组成的混合电路。
隔离开关：QS
断路器：QF
两种常见的通断开关，起到分配电能，控制线路通断的作用。
隔离开关只有隔离作用，而断路器对线路和用电器有保护作用。
熔断器：FU
热过载继电器：FR
两种常见的过载保护电气元件，熔断器就是我们常说的保险丝，而热过载继电器是防止电机过载的常用电气。
电动机：M
发电机：G
这是两大类，一个属于供电设备，一个属于常见负载。
按钮开关：SB
转换开关：SA
两类常见的控制开关，包含多种样式。
正转：FWD
反转：REV
这两个符号常用来表示电动机转动的方向，一个对应正转，一个对应反转。
正极：VCC
负极：GND。
建筑电气工程图形符号大全(一)序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关电气工程图形符号(二)图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点电气工程图形符号(三)号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接电气工程图形符号(四)序号图形符号说明46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器电气工程图形符号(六)序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号电气工程图形符号(七)序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气工程图形符号(八)序图形符号说明号131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯)145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号电气工程图形符号(九)序号国家标准图形符号说明机械控制1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制电气工程图形符号(十)序国家标准图形符号说明号21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作非电量控制及其他38 液位控制39 计数控制40 流体控制电气工程图形符号(十一)序号国家标准图形符号说明41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器电气工程图形符号(十二)序国家标准图形符号说明号接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)电气工程图形符号(十三)序国家标准图形符号说明号81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器电气工程图形符号(十四)图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距电力配电箱。
电气符号大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电气符号大全电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
2、电气图形符号分类：电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。
电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。
电气无源元件图形符号包括：电阻器，电感器，电容器等。
半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。
电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件1开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4KM 接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号7具有自动释放功能的负荷开关89QF断路器10QS隔离开关11FU 熔断器一般符号12FF跌落式熔断器13熔断器式开关14熔断器式隔离开关20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB 按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关，动合触点限制开关，动合触点24位置开关，动断触点限制开关，动断触点25热敏开关，动合触点注:θ可用动作温度代替26热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39TA自耦变压器40电抗器扼流图41电流互感器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器61指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69温度计、高温计(θ可由t 代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73PJ 电能表(瓦特小时表)74PJR无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵。
