初中物理练习-电路电流电压电阻

人教版2023初中物理九年级物理全册第十六章电压电阻专项训练题单选题1、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．答案：AA．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。

答案A。

2、一个滑动变阻器的铭牌上标有“20Ω1A”的字样，对此铭牌意义的理解正确的是（）A．电阻最小值是20Ω，允许最大电流1AB．电阻最小值是20Ω，允许最小电流1AC．电阻最大值是20Ω，允许最大电流1AD．电阻最大值是20Ω，允许最小电流1A答案：C一个滑动变阻器的铭牌上标有“20Ω1A”的字样，20Ω是该滑动变阻器电阻丝全部接入电路时的最大阻值，1A是该滑动变阻器所能允许通过的最大电流。

故选C。

3、小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。

其中符合实际且记录正确的是（）A．①②B．①④C．③④D．②③答案：C①人体的正常体温约为37℃，①中没有单位，故①记录错误；②中学生的质量约为60kg，而N是力的单位，不是质量的单位，故②记录错误；③我国家庭电路中的电压正常情况下为220V，故③符合实际；④成年人步行的速度约为1.1m/s，故④符合实际。

故ABD不符合题意，C符合题意。

故选C。

4、如图甲所示，当闭合开关S后，两个电压表的指针偏转情况均如图乙所示，则电灯L1和L2两端的电压分别是（）A．2.4V、12VB．12V、2.4VC．9.6V、2.4VD．2.4V、9.6V答案：C由图得，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2电压，两个电压表的指针偏转情相同，因此电压表V1的量程为0~15V，分度值为0.5V，示数为12V，电压表V2的量程为0~3V，分度值为0.1V，示数为2.4V，L1的电压为U1=U−U2=12V-2.4V=9.6V故ABD不符合题意，C符合题意。

一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。

闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。

已知电路中除了L1、L2外，其它电路元件均完好。

下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：53．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路4．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰35．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D6．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大7．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（）A．一定是灯泡1L短路B．一定是灯泡1L断路C．一定是灯泡2L短路D．一定是灯泡2L断路8．A和B两根完全一样的导线。

初中及中考物理重点实验综合复习训练：电流与电压和电阻的关系【重要考点精练一】***1．在“探究电流与电阻的关系”实验中：图1（1）如图1甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉）。

要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。

连接电路时，开关必须。

（2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是。

（3）实验过程中，将5Ω的电阻接入电路中，闭合开关调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为A．将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向（选填“左”或“右”）端移动，使电压表示数为V。

2．（2021·肇庆模拟）在探究电流与电压关系的实验中，同学们设计了如下三种电路：图2（1）甲同学认为图2电路比图1电路好，理由是：。

乙同学认为图3电路比图2电路更好，理由是图3电路便于多次实验。

（2）乙同学利用图3电路（其中电阻 R＝5Ω）完成了本实验，测得数据如下：实验次数电压 U（伏）电流 I（安）电压/电流1 1 0.22 2 0.43 4 0.8分析表格数据，可得出的结论是。

（3）乙同学利用图3电路进行实验的过程中，发现电流表忽然变为0，但电压表有示数，则电路的故障可能是或。

（4）实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用图 2 电路最终也完成了多次实验，该同学的做法是。

3．某同学利用如图3甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω，1.5A”。

图3（1）如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是与（选填字母代号）。

A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E．定值电阻处接触不良（2）电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向（选填“左”或“右”）滑动直至电压表示数为V，并记录电流表的示数。

初中物理九年级电流与电压和电阻的关系练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数发生变化C.在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差2. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变，调节R2滑片到不同的适当位置D.保持电路中电流不变3. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻(20Ω, 1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（）A.若实验电压设置为2V，电源电压可设定的范围可以为2V∼4VB.若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V∼5VC.若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为（）A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω1A5. 小明用如图电路研究电流跟电阻的关系。

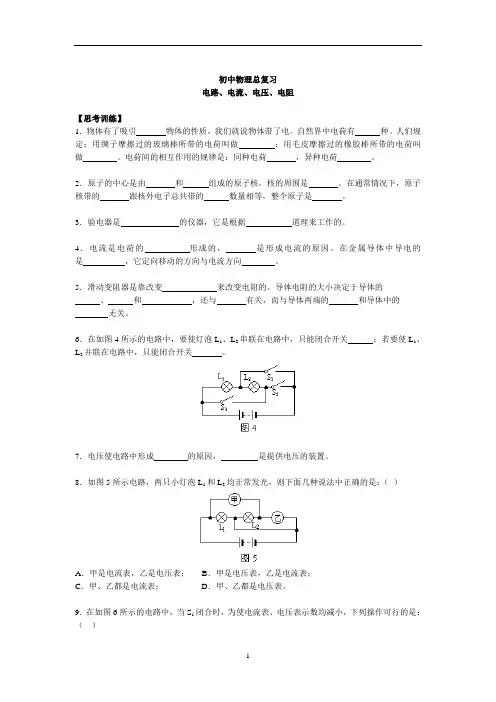

电路、电流、电压电阻（一）一、基础知识：1.电路中有持续电流的条件：①② .2.容易导电的物体叫，不容易导电的物体叫。

在下列物体中属于导体的是：（人体、玻璃、金属、盐的水溶液、大地、瓷棒、石墨）。

3.电路是由提供电能的，消耗电能的，输送电能的和控制电路通断的___________组成。

4.电源的作用提供电能的装置，常见的化学电池在供电时将能转化为能；用电器是消耗电能的装置，工作时把能转化成能.5.串并联电路的对比：串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有条电流路径，一处段开所有用电器都停止工作。

电路中的电流路径至少有两条，各支路中的元件独立工作，互相。

开关作用控制整个电路干路中的开关控制整个电路。

支路中的开关控制该支路。

电路图实例装饰小彩灯家庭中各用电器、路灯二、基本练习：1.家庭用的各种电器设备采取的是_______联的，开关和用电器总是_____联的。

2.不允许用导线把电源的两极连接起来是因为（）A.有触电的危险B.电路中没有电流C.电流太小D.电流太大3.用一个开关同时控制两盏灯，则这两盏灯的连接方式（）A.只能串联B.只能并联C.串联或并联都可以D.串联或并联都不可以4.每当节日的夜晚，许多高大的建筑物都要用成千只灯泡装点起来，点亮的灯泡映出建筑物的轮廓，显得美丽、壮观.这些灯泡是（）A.并联B.串联C.可能是串联，也可能是并联D.无法判断5.如图，闭合开关S后，灯泡L1和L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。

由此可判断A.开关S断路B.灯L1断路C.灯L1短路D.灯L2断路6.如图所示电路，开关可以使L1、L2同时发光和熄灭的是（）A.甲、丙B.乙、丁C.甲、丁D.丙、丁7.如下图所示，只使灯泡L l亮的操作是 ( )A.只闭合开关S lB.只闭合开关S2C.只闭合开关S3D.三个开关都闭合8.标出图中电流方向。

1.实验桌上有满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，各种阻值已知的定值电阻、导线若干。

请你选择上述实验器材设计一个实验证明“通过电阻的电流大小与电阻阻值大小有关”。

要求画出实验电路图，写出实验步骤，并设计实验数据记录表。

2.小军在探究某电路中电流I 与电压U 的关系时，记录的数据如下表所示，请根据表中的数据归纳出电流 I 与电压U 的关系式：I = 。

U /V 1 2 3 4 5 6 I /A0.60.81.01.21.41.63.图是小乔和小丽在做“探究电流与电压、电阻的关系”的实验电路图。

（1）在探究“电流与电压的关系”时，选择的研究对象是定值电阻R 而不是小灯泡，理由是：______________________；（2）在探究“电流与电阻的关系”，所选定值电阻R 的阻值分别为5Ω、10Ω和20Ω，并按下列步骤进行实验：①将5Ω的电阻接入电路，闭合开关S ，调节滑动变阻器，使电压表的示数为3V ，记下电流表示数，断开开关S ；②用10Ω的电阻替换5Ω的电阻接入电路，闭合开关S ，调节滑动变阻器， ，记下电流表的示数，断开开关S ；③用20Ω的电阻替换10Ω的电阻接入电路，闭合开关S ，当滑动变阻器接入电路的阻值最大时，电压表的示数大于3V ，实验无法进行下去。

请写出一种解决问题的方法： 。

4．小明在实验室选择了符合实验要求的器材探究“通过电阻的电流与电阻两端电压的关系”，并画出了如图所示实验电路图。

他的实验步骤如下：①按照电路图连接电路，滑动变阻器阻值调至最大；②调节电阻箱的阻值为R 1，闭合开关S ，移动滑动变阻器的滑片到某一位置， 用电压表测量R 1两端的电压U 1、用电流表测量通过R 1的电流I 1，将R 1、U 1、I 1V SP A的测量数据记录在表格中；③断开开关S，调节电阻箱的阻值为R2，闭合开关S，移动滑动变阻器的滑片到另一位置，用电压表测量R2两端的电压U2、用电流表测量通过R2的电流I2，将R2、U2、I2的测量数据记录在表格中；④仿照步骤③改变4次电阻箱的阻值R，用电压表测量R两端的电压U、用电流表分别测量通过R的电流I，将R、U、I的测量数据记录在表格中。

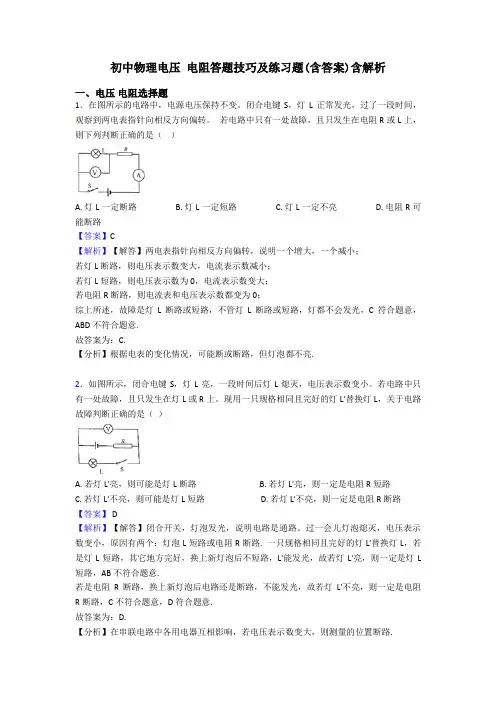

初中物理电压电阻答题技巧及练习题(含答案)含解析一、电压电阻选择题1．在图所示的电路中，电源电压保持不变。

闭合电键S，灯L正常发光，过了一段时间，观察到两电表指针向相反方向偏转。

若电路中只有一处故障，且只发生在电阻R或L上，则下列判断正确的是（）A. 灯L一定断路B. 灯L一定短路C. 灯L一定不亮D. 电阻R可能断路【答案】C【解析】【解答】两电表指针向相反方向偏转，说明一个增大，一个减小；若灯L断路，则电压表示数变大，电流表示数减小；若灯L短路，则电压表示数为0，电流表示数变大；若电阻R断路，则电流表和电压表示数都变为0；综上所述，故障是灯L断路或短路，不管灯L断路或短路，灯都不会发光，C符合题意，ABD不符合题意.故答案为：C.【分析】根据电表的变化情况，可能断或断路，但灯泡都不亮.2．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变小。

若电路中只有一处故障，且只发生在灯L或R上。

现用一只规格相同且完好的灯L'替换灯L，关于电路故障判断正确的是（）A. 若灯L'亮，则可能是灯L断路B. 若灯L'亮，则一定是电阻R短路C. 若灯L'不亮，则可能是灯L短路D. 若灯L'不亮，则一定是电阻R断路【答案】 D【解析】【解答】闭合开关，灯泡发光，说明电路是通路。

过一会儿灯泡熄灭，电压表示数变小，原因有两个：灯泡L短路或电阻R断路. 一只规格相同且完好的灯L′替换灯L，若是灯L短路，其它地方完好，换上新灯泡后不短路，L'能发光，故若灯L'亮，则一定是灯L 短路，AB不符合题意.若是电阻R断路，换上新灯泡后电路还是断路，不能发光，故若灯L'不亮，则一定是电阻R断路，C不符合题意，D符合题意.故答案为：D.【分析】在串联电路中各用电器互相影响，若电压表示数变大，则测量的位置断路.3．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.4．如图所示是伏安法测定小灯泡电阻、功率的实验电路图。

初中物理-电压、电阻测试题（含答案）班级_____ __ 学号_______ 姓名_____ ___ 分数______ _1、如果要改变某一导体的电阻，下列方法中无效的是 A 、改变导体的长度 B 、改变导体的横截面积 C 、改变导体的材料 D 、改变导体两端的电压2、将图1的变阻器接入电路中，当滑片P 向左移动时，要使电阻减少，下列哪种接法正确A ．a 和bB ．a 和cC ．c 和dD ．b 和d3、下列说法正确的是A ．短导线的电阻比长导线的电阻小B ．粗导线的电阻比细导线的电阻小C ．铜导线的电阻比铁导线的电阻小D ．同种材料长度相等，粗导线的电阻比细导线的电阻小 4、关于物体的导电性能，下列说法中正确的是 A ．导体和绝缘体都容易导电 B ．大地、人体、油都是导体 C ．橡胶、塑料、碳都是绝缘体D ．导体和绝缘体之间没有绝对的界限5、如图2，电源电压为5V ，闭合开关S 电压表的示数为3V ，则 以下说法正确的是A 、灯L1两端的电压为3VB 、灯L2两端的电压为3VC 、电源电压与灯L1两端的电压之和为3VD 、灯L2两端的电压为2V6、如图3所示当滑片P 向右移动时，则电流表示数和灯泡亮度 的变化分别是A 、变大、变暗B 、变大、变亮C 、变小、变亮D 、变小、变暗7、图4中要用电压表测量灯L 两端的电压，正确的接法是图1图28、如图5的示数为6V 的示数为2.5V ,则灯L1两端的电压为A ．6VB.3.5VC.2.5VD.8.5V 9、下列说法中正确的是A．只有36V 的电压对人体才安全. B ．电压表不能直接接在电源正负极上. C ．电源是提供电压的装置.D ．电路的两端有电压就一定有电流10、两个灯泡串联在电路中，下列说法中正确的是 A 、 通过它们的电流一定不．相等 B 、 它们两端的电压之和等于总电压 C 、 它们两端的电压一定相等 D 、通过它们的电流之和等于总电流11、在图6所示的电路中，有可能造成电源和 电流表都损坏的是12、某同学做实验时，如图7连接电路，闭合开关后，灯泡正 常发光，但电流表指针不动，电压表读数正常，那么有可能是 A ．电流表已被烧坏，致使电路不通 B ．电流表完好，但未与导线接牢 C ．灯L 的灯座接线处短路D ．电流表接线处碰线（电流表被短路）二、填空（每空2分，共22分）13、 3kV=_3×103__V ， 2M Ω=____2×106Ω，家庭电路的电压是_ 220_V ，对人体安全电压 不高于 36V. 14、如图8，电源电压为12V ，电压表示数为4V ， 则两灯泡是_串__联，L 1两端的电压是__8___V ，L 2两端的电压是___4__V.图7图8图615、滑动变阻器是靠改变接入电路中电阻丝的___长度__来改变 有效电阻 的大小. 16、某滑动变阻器铭牌上标有“10Ω、1.5A ”，10Ω表示 最大电阻10Ω ，1.5A 表示 允许通过的最大电流是1.5A .三、作图题（共13分）17、（2分）在图9所示的电路中, 如果变阻器滑片P 由 A 向B 移动, 通过灯泡的电流强度变大, 导线E 端接在变 阻器的____B_______接线柱上.在图上画出这段导线.18、（3分）在图10的电路中，电灯是正常发光的， 请在О中，填入A 或V ，并标出电流表和电压表的“+”“—” 接线柱. 19、（4分）图11中电流表、电压表示数分别为0.44安、2.5伏,请你在图所示的表盘中标出指针位置及所选用的接线柱.20、（4分）用笔线代替导线把图12中的元件连接起来，要求L 1 与L 2串联，电压表V 测L 1的电压，并画出对应的电路图.图11图12四、探究实验题（29分）21、（8分）某同学很想探究一下串联电路中各电灯之间的电压关系，请帮他完成探究过程：（1）提出问题串联电路中各电灯之间的电压有什么关系？（2）你的猜想：串联电路中的总电压等于各电灯的电压之和.（3）设计实验：在如图13所示的电路中，画上电压表，分别测出L1、L2以及电源两端的电压.（4）在表格记录所测的电压值（测两次），完成下表第一行所缺项.22、（10分）在做“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究，每次须挑选两根合适的导线，用同一电源，测出通过它们的电流，然后进行比较，最后得出结论.(1)该实验采用的实验方法为控制变量法.(2)为了研究电阻与导体材料有关，应选用 CG 两根导线进行比较．(填代号).(3)为了研究导体的电阻与导体的长度有关，应选用导线 CF 两根导线进行比较.(4)为了研究导体的电阻与导体的横截面积有关，应选用导线 AD 两根导线进行比较.(5)通过对表格中数据的分析，可以得出的结论是：导体的电阻与导体的材料有关、导体的材料越长，电阻越大，导体的横截面积越大，电阻越小五、计算题（6分）23、王明要在家里安装装饰彩灯，已知每只小灯泡能承受的电压为6V，那么，这些小灯泡应怎样连接？至少需要多少只这样的小灯泡？要求写出计算过程，说明理由.串联，n=U总/U=220V/6V=37因为串联电路的总电压等于各支路电压之各，只有串联37只灯泡，每个灯泡所得电压才不会超过6V.六、问答题（5分）24、电工检修电路时，使用有木柄或者柄上套着橡胶套的工具，并且常常站在干燥的木凳上，为什么？答：是因为木柄或者橡胶套的工具、干燥的木凳上都是绝缘体，不容易导电，这样电工检修电路时比较完全.。

人教版物理九年级第十七章第1节电流与电压和电阻的关系同步练习一、选择题1．如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究探究上述问题，应该采取的唯一操作是（）A．保持变阻器滑片不动B．增加电池个数C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“一段电路中的电流与电阻关系”时，需要保持这段导体两端的电压不变，当A、B两点间的电阻由5Ω更换为10Ω后，电压表的示数变大，所以应该增大滑动变阻器的阻值，减小电压表的示数，将滑片向右移动，D正确，AC错误；B选项增加电池个数，则电压表的示数会更大，所以B错误．故选D．分析：本题是探究“电路中的电流与电阻关系”的实验，考查了对控制变量法的掌握，同时涉及到了滑动变阻器阻值的变化及串分压的知识．2．在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（）A．电源电压3V太高B．滑动变阻器阻值太小C．20Ω的阻值太小D．控制的电压1.5V太高答案：AB知识点：探究电流与电压、电阻的关系实验．解析：解答：由图可知，电源电压恒为3V，电阻两端的电压为1.5V，则滑动变阻器两端的电压应为3V-1.5V=1.5V；根据串分压的特点可知两个电阻之比为：11221.5V1 == 1.5V1R UR U=；因为滑动变阻器的最大阻值为15Ω，电阻的阻值为滑动变阻器阻值的204153Ω=Ω倍，所以其两端的电压也为滑动变阻器两端电压的43倍，其定值电阻太大或滑动变阻器的最大阻值太小，而造成了电压表示数始终大于1.5V，而无法达到1.5V，B正确，CD错误；若减小电源电压，则电阻两端的电压会减小，所以A正确．故选AB．分析：此题考查了电路中串分压的知识，通常根据这个知识判断变阻器的规格或判断滑动变阻器的滑动方向，要注意理解掌握．3．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是（）A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差答案：A知识点：探究电流与电压、电阻的关系实验；伏安法测电阻的探究实验．解析：解答：A．在“探究电流跟电阻的关系”时需要采用控制变量法，而“伏安法测量电阻”时不需要利用控制变量法，故A错误，符合题意；B．“探究电流与电阻关系实验”中，使用滑动变阻器的目的是控制电阻两端电压保持不变，伏安法测定值电阻实验中，使用滑动变阻器的目的是改变电阻两端电压，这两个实验使用滑动变阻器的作用不同，故B正确，不符合题意；C．探究电流跟电阻的关系实验，进行多次测量的目的是分析多组数据，得出电流跟电阻的关系，故C正确，不符合题意；D．伏安法测电阻阻值实验，后者多次测量的目的是取电阻的平均值，减小误差，故D正确，不符合题意．故选A．分析：本题考查了物理中的科学研究方法的区分，注意在初中物理中灵活应用这些研究方法，本题结合两个电学实验进行分析考查对物理学方法的理解与应用情况．4 ．在某次实验中记录了电压表的示数U和电流表的示数I，实验数据如表所示．请根据表中数据，图中所示的电路图可能是（）U/V 1.0 1.5 2.0 2.2 2.5 2.7I /A 0.20 0.30 0.40 0.44 0.50 0.54A．B．C．D．答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）由A和B图可知，电压表测电源电压，移动滑片时示数不会发生改变，故AB 不符合题意；（2）定值电阻与滑动变阻器串联，C图中电压表测变阻器两端电压，当滑片向左移动时，总电阻变小，由欧姆定律可知，电路中电流变大即电流表示数变大；由U=IR，定值电阻两端电压增大，所以变阻器两端电压减小，电压表示数减小，故C不合题意；D图中电压表测定值电阻两端电压，电压表变大，D图符合题意．故选D．分析：本题考查了串联电路特点和欧姆定律的应用，关键是正确分析电路中电流表和电压表测哪个的电流和电压5 .如图为探究灯泡两端电压与电流关系的电路图，下列说法错误的是（）A．把滑动片移到左端时才能闭合开关B．电压表、电流表量程可能选大了C．开关闭合后灯不亮，电压表有示数，灯肯定存在开路现象D．灯亮度变亮时，电压表示数变大，电流表示数变小答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：A、闭合开关前，滑动变阻器滑片应位于最大阻值处，所以把滑动片移到左端，故A 正确；B、两节干电池作为电源，电压表应选择0～3V量程，电流表应选择0～0.6A量程，故B正确；C、灯不亮，电路发生短路或断路，电压表有示数说明与电压表并联的电路开路，电压表测量电源电压，故C正确；D、灯泡亮度变亮，灯泡两端电压增大，由P=I2R可知通过小灯泡的电流变大，故D错误．故选D．分析：本题综合考查了动态电路的分析，涉及的知识点较多；理解用电器不工作的可能原因是解决本题的关键.6．在做“探究电流与电阻的关系”实验中，轩轩连接了如图所示的电路．他先在电路的A、B间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据答案：A知识点：探究电流与电压、电阻的关系实验．解析：解答：将AB两点间用15Ω电阻替换10Ω电阻时，AB两点间的电阻变大，根据串联分压的知识，AB两点间的电压会变大，要探究电流与电阻的关系，需保持AB间的电压不变，所以应增大滑动变阻器接入电路的电阻，将滑片向右滑动，减小电压表的示数，使电压表的示数保持不变，并读取此时电流表的示数．故选A．分析：探究电流与电阻的关系时采用的是控制变量法，熟悉控制变量法的实施环节并正确运用，是解决此类实验题的关键．7．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：探究电流与电阻的关系实验中，应用控制导体两端的电压不变，每次跟换电阻后，应调节滑动变阻器滑片，保持电阻两端电压不变，该实验中只要保证电阻两端电压不变即可，电流不必要成倍数变化；故ACD错误，B正确；故选B．分析：本实验考查了探究电流与电阻关系需要注意的问题，根据控制变量法，在探究电流与电阻关系时，应控制电压不变．8．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A ．10Ω和40ΩB ．10Ω和20ΩC ．30Ω和40ΩD ．20Ω和30Ω 答案：B知识点：探究电流与电压、电阻的关系实验． 解析：解答：探究“电流与电阻的关系”实验中应控制电阻两端的电压不变，即电压表的示数不变； ∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U 滑=U-U R =3V-2V=1V ， ∵串联电路中各处的电流相等，∴根据欧姆定律可得：R R U U 11I ==U U 22IR V R V ==滑滑滑， 当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值： Rmax=2R 滑max =2×10Ω=20Ω， 即定值电阻的最大阻值不能超过20Ω， 结合选项可知，ACD 不符合，B 符合． 故选B ．分析：本题考查了串联电路的特点和欧姆定律的应用，关键是知道探究“电流与电阻的关系”实验中应控制电压表的示数不变．9．如图是探究“电流与电阻的关系”的实验电路．关于该实验，下列说法错误的是（ ）A．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小B．实验中，更换大阻值的电阻后，滑片应向a端移动C．进行多次实验的目的是为了得出科学的结论D．实验得出的结论是：电压一定时，电流与电阻成反比答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：A、若滑动变阻器连入电路的阻值过小，在闭合开关时，会出现电流表示数过大的现象，故A正确；B、实验中，更换大阻值的电阻后，电压表的示数会变大，应增大滑动变阻器的阻值，将滑片向b端滑动，使电压表的示数不变，故B错误；C、进行多次实验的目的是为了得出电流和电阻的关系的普遍规律，故C正确；D、实验得出的结论是：电压一定时，电流与电阻成反比，故D正确．故选B．分析：本题考查“电流跟电压电阻的关系”的实验中需要注意的问题，如连接电路时开关需要断开、开始时变阻器应该连入电路中电阻最大、两表的接线柱的接法和控制变量法.10 .如图所示是同学们做电学实验使用的电路，同学们对此电路提出的以下说法中错误的是（）A．采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变B．采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用C．开关闭合后，当变阻器滑片由左向右滑动过程中，电流表示数增大，电压表示数增大D．开关闭合，进行电流表和电压表调换位置的操作，电路元件不能被烧毁答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：A、要探究电流与电压的关系，在改变电压的时候要保持电阻不变；故A正确；B、在探究电流与电压的关系的电路中，滑动变阻器既可以保护电路，又可以改变电路中的电流，得出多次实验数据，排除实验结论的偶然性，故B说法正确；C、开关闭合后，当变阻器滑片从左向右滑动过程中，电路中的总电阻增大，则电路中的电流变小，即电流表示数变小；由U=IR可知，定值电阻两端电压变小，即电压表示数变小．故C说法错误；D、开关闭合，如果将电流表和电压表调换位置，电压表串联在电路中，电路相当于开路，因此电路元件都不可能被烧毁，故D正确．故选C．分析：本题主要考查的是学生对控制变量法、电流表、电压表、滑动变阻器的正确使用方法和作用的理解和掌握.11．如图是探究“电流与电阻的关系”的实验电路图，电源电压保持6V不变，滑动变阻器的规格为“20Ω1A”．实验中，先在a、b两点间接入10Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为4V，记下此时电流表的示数，接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．20Ω和50ΩB．40Ω和60ΩC．20Ω和40ΩD．20Ω和60Ω答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“电流与电阻的关系”实验中，应控制电阻两端的电压即电压表的示数不变，根据串联电路中总电压等于各分电压之和，可得滑动变阻器两端的电压为：U滑=U-U R=6V-4V=2V，由于定值电阻两端是滑动变阻器两端电压的两倍，由串联电路特点可知，定值电阻阻值是滑动变阻器接入电路阻值的两倍，滑动变阻器的最大阻值为20Ω，则定值电阻的最大阻值为40Ω，故C正确；故选C．分析：本题考查了串联电路的特点和欧姆定律的应用，关键是知道探究“电流与电阻的关系”实验中应控制电压表的示数不变．12．根据下列一组实验数据，可以得到的结论是（）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比答案：B知识点：探究电流与电压、电阻的关系实验．解析：解答：由表中数据可以看出，导体的电阻保持10Ω不变时，导体两端的电压越大，导体中的电流越大，其电压增大为原来的几倍，电流也增大为原来的几倍，则可得导体电阻一定时，通过导体的电流跟导体两端的电压成正比，所以ACD错误，B正确．故选B．分析：此题考查了对实验数据的分析，在分析数据时，一定注意控制的变量.13．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V ）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V 不变，还需要选用下列哪种规格的滑动变阻器？（ ）A ．“10Ω 1A ”B ．“15Ω 15A ”C ．“20Ω 2A ”D ．“50Ω 2A ”答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：由欧姆定律的可知，电压一定是电阻越大，电流越小；当接入电路中的电阻为15Ω时，电路中的电流最小：221515U V I A R ===Ω，此时滑动变阻器接入电路的阻值最大； 为了保持定值电阻两端电压为2V 不变，滑动变阻器两端电压为：6V-2V=4V ；故滑动变阻器的最大阻值：max 430215V R A ==Ω．只有D 中滑动变阻器的最大阻值大于30Ω． 故选D ．分析：本题考查串联电路的特点和欧姆定律的应用，关键是要知道电压一定时，电流与电阻成反比．14．在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是（ ）A ．均使电阻R 两端的电压成倍数变化B ．均使电阻R 两端的电压保持不变C ．前次使电阻R 两端电压成倍数变化，后次使电阻R 两端的电压保持不变D ．前次使电阻R 两端电压保持不变，后次使电阻R 两端电压成倍数变化答案：C知识点：探究电流与电压、电阻的关系实验．解析：解答：在研究导体中的电流与电压的关系时，要保持导体的电阻不变，改变导体两端的电压；在研究导体中的电流与导体的电阻的关系时，要改变导体的电阻值，控制导体两端的电压不变．所以前后两个实验中滑动变阻器的主要作用不相同．在研究导体中的电流与电压的关系时，滑动变阻器是使电阻R 两端的电压成倍数变化；然后用电流表记录对应电压下的电流值，通过多次实验，来总结导体中电流与电压的关系．而在研究导体中的电流与导体的电阻的关系时，利用滑动变阻器来控制导体两端的电压不变．通过更换几组不同的定值电阻，记录下对应的电流值，来总结导体中的电流和电压的关系．故选C．分析：滑动变阻器在不同的实验中，由于实验目的不同，其作用也是不同的．15．在研究电流跟电压、电阻的关系的实验中，得出表格中的一组数据．根据这组数据，可以得到的结论是（）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端电压一定时，导体的电阻和通过导体的电流成反比D．导体两端电压一定时，通过导体的电流和导体的电阻成反比答案：D知识点：探究电流与电压、电阻的关系实验．解析：解答：A、电压是形成电流的原因，不会随电流发生变化．所以A错误；B、由表中数据可以看出，电阻是变化的．所以B错误；C、电阻是导体的一种性质，与通过导体的电流无关．所以C错误；D、由表中数据可以看出：在电压一定时，通过导体的电流与导体电阻成反比．所以D正确．故选D．分析：电阻是导体本身的一种属性，对于同一导体，电阻与电压高低、电流大小无关．二、填空题16 ．为了探究“电流与电压的关系”，永锋同学设计了如图所示的电路，并选择了需要的器材进行实验．（1）这个实验使用了控制变量的方法，其中被控制的变量是__________，滑动变阻器R2的主要作用是_________________．（2）下面是他获取的一组实验数据：（3）分析表中的数据，你能得出的探究结论是_____________________．（4）实验中，电阻R1的阻值是________Ω.答案：（1）电阻阻值；改变电阻两端电压；（2）在电阻一定时，电流与电阻成正比；（3）5．知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）在探究电流与电压的关系时，应控制电阻阻值不变而改变电阻两端电压不变，测出电路电流，然后得出结论；滑动变阻器除保护电路外，主要的作用是：改变电阻两端电压．（2）由表中实验数据可知，在电阻阻值一定时，电压与电流的比值不变，由此可知，在电阻一定时，电流与电压成正比．（3）由表中实验数据可知，电阻阻值：1651.20U VRI A===Ω；故答案为：（1）电阻阻值；改变电阻两端电压；（2）在电阻一定时，电流与电阻成正比；（3）5．分析：本题考查了实验原理、实验数据处理，探究电流与电压的关系要应用控制变量法，控制电阻阻值不变，应用控制变量法分析表中实验数据即可正确解题．17．在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到_____ 位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是_____________，如图是根据实验数据绘制的图象，有图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成__________关系．答案：阻值最大；得到普遍的规律，避免结论的偶然性；正比．知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到阻值最大的位置；分别采用5Ω、10Ω、15Ω的电阻进行实验的目的是得到普遍规律，排除实验结论的偶然性；由图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成正比关系．故答案为：阻值最大；得到普遍的规律，避免结论的偶然性；正比．分析：本题考查了探究电流与电压关系的实验，需要注意的是：题目中采用多个电阻的目的是“多次测量总结规律”，而不是要“探究电流与电阻”的关系．18．某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是______________；在探究通过导体的电流与导体两端电压关系时，应保持______不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是________________．在“研究电流与电阻关系”时，将定值电阻R1由10Ω换为20Ω，滑动变阻器R2的滑片P应向_______（选填“左”或“右”）端移动才能达到实验目的．答案：保护电路；电阻；保持R1两端电压不变；右．知识点：探究电流与电压、电阻的关系实验．解析：解答：在闭合开关前滑动变阻器的滑片应移至最大阻值处，来保护电路；在探究通过导体的电流与导体两端电压关系时，应保持电阻不变；在探究通过导体的电流与导体电阻关系时，应控制导体两端的电压不变，是通过滑动变阻器来实现的；在“研究电流与电阻关系”时，应控制电压不变，改变电阻，将定值电阻R1由10Ω换为20Ω，根据串分压的知识，电压表的示数变大，为使电压表的示数不变，应增大变阻器的阻值，将滑动变阻器R2的滑片P应向右端移动才能达到实验目的．故答案为：保护电路；电阻；保持R1两端电压不变；右．分析：本题是探究电流与电压、电阻的关系实验，考查了滑动变阻器在电路中的作用，同时考查了控制变量法在实验中的应用.19．在研究通过导体的电流与导体的电阻关系的实验中，为了达到研究目的，实验过程中应该保持定值电阻的______________这个物理量不变；当开关S闭合后，电压表的读数为4V，电流表的读数为0.4A，现将阻值为10Ω的电阻R换成阻值为20Ω的电阻接入电路进行研究，则下一步应进行的操作是______________________.答案：电压；应调节滑动变阻器滑片位置，使定值电阻两端电压为4V．知识点：探究电流与电压、电阻的关系实验．解析：解答：在探究电流和电阻的关系时，应保持电阻两端的电压不变；将阻值为5欧的电阻R换成阻值为10欧的电阻接入电路进行实验时，电阻两端电压变大，滑动变阻器两端电压变小，为使电阻两端电压不变，应调节滑动变阻器的滑片位置，使定值电阻两端电压等于原来的值，即4V．故答案为：电压；应调节滑动变阻器滑片位置，使定值电阻两端电压为4V．分析：本题考查了“探究电流与电阻关系”实验的注意事项、滑动变阻器的调节；更换电阻后，应进行怎样的操作，向什么方向移动滑片是一个难点.20 ．小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如表：电阻R/Ω 5 6 10 15 20 30电流I/A 0.6 0.5 0.3 0.2 0.15 0.1（1）分析表中的数据，可以得出的结论是，电压不变时，导体中的电流与电阻____________．（2）滑动变阻器在此实验中的主要作用是通过调整R1的阻值，使R两端电压____________．答案：（1）成反比；（2）不变．知识点：探究电流与电压、电阻的关系实验．解析：解答：（1）由表格中数据知，电流跟电阻的乘积是一个定值，因此可以得出：电压一定时，导体中的电流跟导体的电阻成反比；（2）要探究电流跟电阻的关系，需保持电阻两端的电压不变，所以滑动变阻器在此实验中的主要作用是通过调整滑动变阻器的阻值，使R两端的电压不变．故答案为：（1）成反比；（2）不变．分析：本题是探究电流与电阻关系的实验，考查了实验结论的得出及滑动变阻器的作用，注意控制变量法的应用．三、解答题：21．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：“5Ω、10Ω、15Ω、20Ω”的定值电阻各一个，“15Ω 1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干．（1）根据如图所示的实物图，在指定位置的虚线框内画出电路图．（2）闭合开关前，滑动变阻器的滑片应置于________（填“左”或“右”）端．（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在图示坐标纸上描点画出U-I图象，由此得出的实验结论是：________________________．（4）在“探究电流与电阻的关系”的实验中，先将5Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，读出电流表的示数；再分别改接10Ω、15Ω、20Ω的电阻，重复上述实验．当改接20Ω的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压。

电流跟电压和电阻的关系练习1．某同学在做研究导体中的电流跟电压、电阻关系的实验时，得到两组实验数据：表一：电压U （V ）电阻R （Ω）电流I （A ）45 0.8 10 0.4 200.2表二：电阻R （Ω）电压U （V ）电流I （A ）5 2 0.44 0.8 61.2（1。

（2）分析表二数据可以得到的结论是_________________________________________。

2．甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A ，则通过乙的电流强度为A ．0.6 AB ．2.4 AC ．0.15 AD ．以上答案均不对3．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将A ．都增加为原来的两倍B ．电阻不变，电流变为原来的2倍C ．电阻不变，电流变为原来的1/2D ．电阻、电流都不变4．将某导体接在电压为16V 的电源上，通过它的电流为0.4A 。

现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为A ．0.1AB ．0.4AC ．0.8AD ．1.6A5．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是Ａ．Ｉ１＝Ｉ２ Ｂ．Ｉ１＞Ｉ２ Ｃ．Ｉ１＜Ｉ２ Ｄ．无法比较6．分别将U 1=4V 、U 2=6V 加在某段导体的两端，则两次通过该导体的电流之比为A ．3:2B ．2:3C ．1:1D ．1:27．一段导体两端的电压为8V ，导体中的电流为2A ，如果将它两端的电压减少2V ，则导体中的电流变为A ．0.25AB ．0.5AC ．1.5AD ．3A8．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图1所示的一个图像，下列结论与图像相符的是 A ． 电阻一定时，电流随着电压的增大而增大 B ． 电阻一定时，电压随着电流的增大而增大 C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小 9．保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为 A ；如果要使电路中的电流变为0.2A ，则应换成一个阻值为 Ω的电阻。
