电气工程供配电系统的施工方法(2)

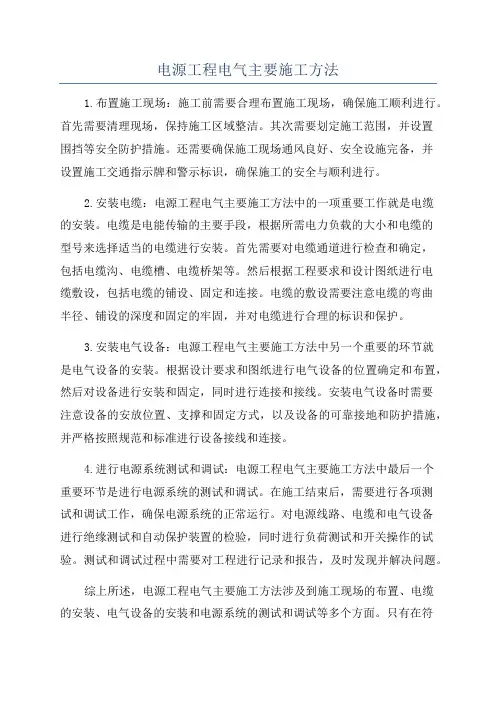

电源工程电气主要施工方法1.布置施工现场：施工前需要合理布置施工现场，确保施工顺利进行。

首先需要清理现场，保持施工区域整洁。

其次需要划定施工范围，并设置围挡等安全防护措施。

还需要确保施工现场通风良好、安全设施完备，并设置施工交通指示牌和警示标识，确保施工的安全与顺利进行。

2.安装电缆：电源工程电气主要施工方法中的一项重要工作就是电缆的安装。

电缆是电能传输的主要手段，根据所需电力负载的大小和电缆的型号来选择适当的电缆进行安装。

首先需要对电缆通道进行检查和确定，包括电缆沟、电缆槽、电缆桥架等。

然后根据工程要求和设计图纸进行电缆敷设，包括电缆的铺设、固定和连接。

电缆的敷设需要注意电缆的弯曲半径、铺设的深度和固定的牢固，并对电缆进行合理的标识和保护。

3.安装电气设备：电源工程电气主要施工方法中另一个重要的环节就是电气设备的安装。

根据设计要求和图纸进行电气设备的位置确定和布置，然后对设备进行安装和固定，同时进行连接和接线。

安装电气设备时需要注意设备的安放位置、支撑和固定方式，以及设备的可靠接地和防护措施，并严格按照规范和标准进行设备接线和连接。

4.进行电源系统测试和调试：电源工程电气主要施工方法中最后一个重要环节是进行电源系统的测试和调试。

在施工结束后，需要进行各项测试和调试工作，确保电源系统的正常运行。

对电源线路、电缆和电气设备进行绝缘测试和自动保护装置的检验，同时进行负荷测试和开关操作的试验。

测试和调试过程中需要对工程进行记录和报告，及时发现并解决问题。

综上所述，电源工程电气主要施工方法涉及到施工现场的布置、电缆的安装、电气设备的安装和电源系统的测试和调试等多个方面。

只有在符合规范和标准的前提下，才能保证电源工程的质量和安全。

在施工过程中，需要严格按照设计要求和图纸进行操作，并对施工过程进行记录和报告，及时发现并解决问题，确保施工的顺利进行。

电气工程中低压配电系统的安装与调试王志伟发表时间：2019-12-27T16:33:23.187Z 来源：《中国电业》2019年第18期作者：王志伟[导读] 随着我国电气工程快速发展，一些前沿的电气工程技术和完善的供配电系统在电气工程中的的及度有着大幅度的提升。

摘要：随着我国电气工程快速发展，一些前沿的电气工程技术和完善的供配电系统在电气工程中的的及度有着大幅度的提升。

同时电气工程中所用的供配电设备和供配电系统也在不断的改造和创新的。

在现阶段我国电气工程中主要应用的是低压配电系统，通过低压配电系统可以有效的保障电气工程建设过程中的工程质量和安全保障。

本文中首先分析了电气工程中低压配电系统的基本概念，然后分析了电气工程中低压配电系统的安装作用和原则。

最后结合实际情况，对电气工程中低压配电系统的调试研究过程进行逐步的分析。

关键词：电气工程；低压配电系统；安装作用；调试措施引言：我国政府及地方有关部门对建筑工程中的供配电系统的关注度一直都居高不下，只有保障电气工程中的低压配电系统的健康有序运行才可以给我国的建筑工程提供健康的发展基础。

同时建筑企业通过提高自身电气工程的建设水平，还可以有效的提高自身在市场上的竞争力。

在电气工程中保证电气系统可以安全稳定的正常运行，首先需要保证电气系统中安装正确的低压配电系统，并且还需要对低压配电系统进行严格的调试。

这样才能确保在电气工程中各个存在着较大差别的低压配电系统在运行过程中，不会因为调试环节的问题，从而导致安全事故的发生。

1 电气工程中低压配电系统的基本概念在建筑工程的施工过程中经常会采用低压配电系统和高压配电系统来保障电气工程的有效运行。

对于电气工程中的低压配电系统，主要是通过低压配电系统中的低压断路器电气工程中各个供电设备的电源进行合理有序的分配。

同时在电气工程的运行过程中，通过低压配电系统还可以应用自动化的控制方式，对整个电气系统进行有效的控制。

此外如果电气系统出现干扰因素，那么还可以通过低压配电系统将自动化控制切换成手动控制。

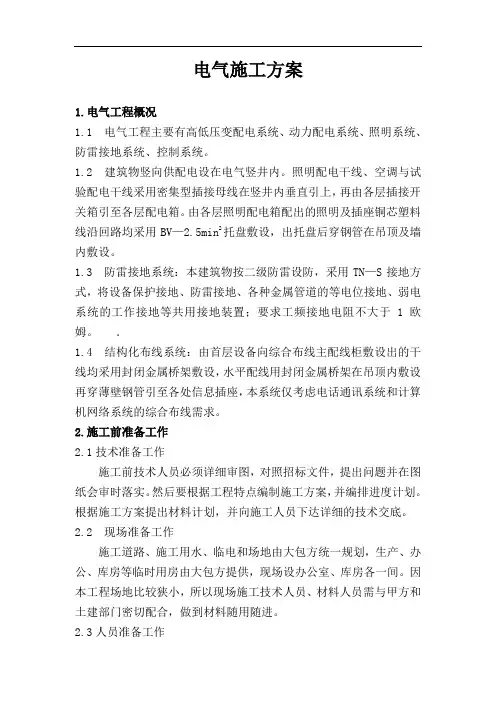

电气施工方案1.电气工程概况1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、控制系统。

1.2 建筑物竖向供配电设在电气竖井内。

照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。

由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV—2.5min2托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。

1.3 防雷接地系统：本建筑物按二级防雷设防，采用TN—S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于1欧姆。

．1.4 结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。

2.施工前准备工作2.1技术准备工作施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。

然后要根据工程特点编制施工方案，并编排进度计划。

根据施工方案提出材料计划，并向施工人员下达详细的技术交底。

2.2 现场准备工作施工道路、施工用水、临电和场地由大包方统一规划，生产、办公、库房等临时用房由大包方提供，现场设办公室、库房各一间。

因本工程场地比较狭小，所以现场施工技术人员、材料人员需与甲方和土建部门密切配合，做到材料随用随进。

2.3人员准备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。

2.4 电气工程主要工程量计算，详见下表1表1 电气工程主要工程量一览表2.5电气工程主要机具准备，详见下表2表2 电气工程主要机具计划表2.6劳动力计划与安排，见表3表3 电气工程过去力计划表2.7电气工程主要材料及设备计划2.7.1主要材料计划见表4表4 电气工程主要材料计划表主要设备计划表5表5 电气工程主要设备计划表3.电气工程主要施工方法及质量要求3.1管路敷设分项工程施工方法及质量要求3.1.1首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管咱规格、型号及敷设方式进行施工。

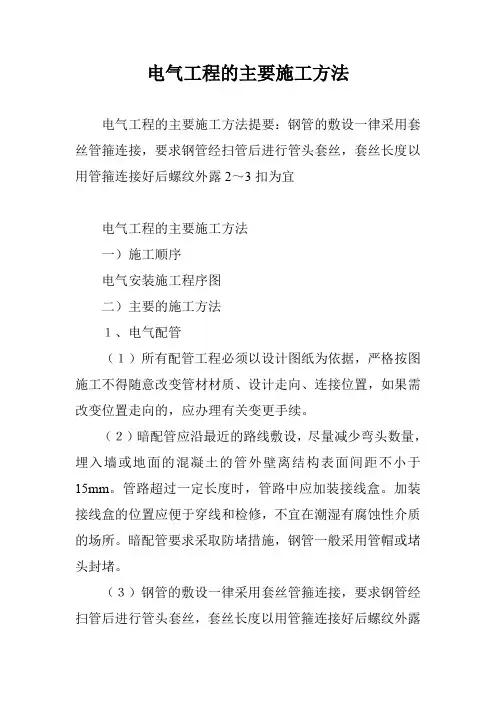

电气工程的主要施工方法电气工程的主要施工方法提要：钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露2～3扣为宜电气工程的主要施工方法一）施工顺序电气安装施工程序图二）主要的施工方法１、电气配管（１）所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续。

（２）暗配管应沿最近的路线敷设，尽量减少弯头数量，埋入墙或地面的混凝土的管外壁离结构表面间距不小于15mm。

管路超过一定长度时，管路中应加装接线盒。

加装接线盒的位置应便于穿线和检修，不宜在潮湿有腐蚀性介质的场所。

暗配管要求采取防堵措施，钢管一般采用管帽或堵头封堵。

（３）钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露2～3扣为宜，套丝完成后应检查是否光滑、平整，一般需对管口作二次打磨处理，以便保持光滑、平整，不损伤管内导线。

钢管套管应拧牢防止松动、脱落，紧固完成后，装好接地边线，接地线采用镀锌专用接地线卡，禁止使用钢筋焊接地线，钢管入盒处用锁紧螺母固定牢固，装设好镀锌接地线卡，暗配管安装完成后，至少每米固定一道，以防混凝土浇捣时管子松动、移位。

（４）直径>２5mm的明配钢管固定采用角钢支架；（５）明配钢管应排列整齐，固定点间距均匀，与终端、转弯点、电气器具工接线盒、箱边缘的距离为300mm。

（６）钢管丝扣连接时应在管头的两端装设专用接地跨接线，如上图（７）钢管进入盒、箱时，应使用盒、箱的敲落孔，并使用锁落紧螺母固定牢靠，连接牢固后管螺纹宜外露２～３扣。

现浇混凝土柱、墙、楼板上的接线盒预埋采用带耳朵后开盖接线盒（可定做）用铁钉钉在模板上进行定位，再配管，管口有效封堵后线盒（可定做）用铁钉钉在模板上进行定位，再配管，管口有效封堵后接盒内装入锯木屑，以防止沙浆进入接线盒，最后盖上接线盒后盖，并在模板上做出标记，如下图所示。

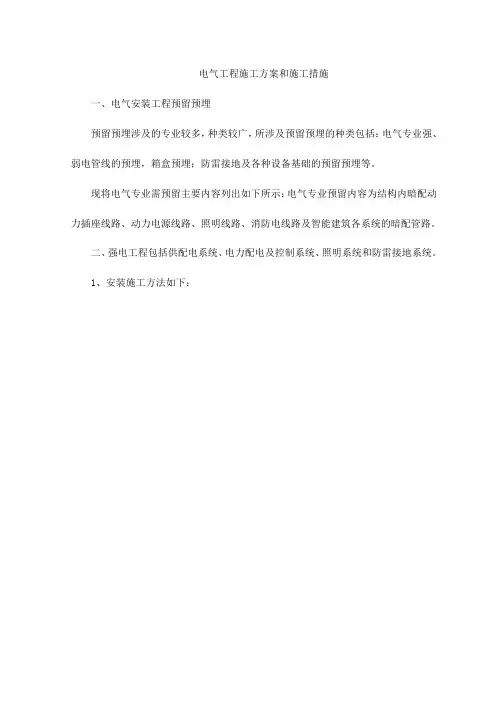

电气工程施工方案和施工措施一、电气安装工程预留预埋预留预埋涉及的专业较多，种类较广，所涉及预留预埋的种类包括：电气专业强、弱电管线的预埋，箱盒预埋；防雷接地及各种设备基础的预留预埋等。

现将电气专业需预留主要内容列出如下所示：电气专业预留内容为结构内暗配动力插座线路、动力电源线路、照明线路、消防电线路及智能建筑各系统的暗配管路。

二、强电工程包括供配电系统、电力配电及控制系统、照明系统和防雷接地系统。

1、安装施工方法如下：（1）低压配电箱、柜安装1）施工流程：2)安装工艺：配电箱暗装：在混凝土墙上施工时注意结构配合时期在墙体内预留比箱体稍大的预留洞，安装箱体时根据墙面具体做法确定出墙高度，稳住箱体后用水泥砂浆填实周边缝隙，标高符合设计要求，接地正确，配电箱箱盖紧贴墙面，涂层完整。

在轻钢龙骨内隔墙上施工注意箱体厚度不能超过墙体尺寸，施工时注意和装修专业的协调配合和成品保护。

配电箱二层板安装箱门、箱体接地配电箱元器件及导线安装配电箱挂墙明装：在混凝土墙上采用金属膨胀螺栓固定配电箱(盘)时根据弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞平直不得歪斜。

在轻钢龙骨内隔墙上安装配电箱时注意配电箱安装位置应正确，部件齐全，箱体开孔与导管管径适配。

配电箱的所有进出电线导管及开孔处须有保护措施，以防止损坏电线电缆。

配电箱二层板过线盒 1.5米抓垫根母KBG 钢管欧姆卡二层板配 电 箱明装配电箱安装示意图二层板配电箱电缆桥架电缆桥架配电箱开孔配 电 箱明装配电箱安装示意图照明配电箱盘安装要求： 箱体稳装填实，不能出现空鼓等现象，箱体不稳装后变形。

箱体稳装平正。

标识清晰。

箱体及内部干净整齐。

箱体开孔一管一孔，排列有序，管入箱套丝带跟母。

当采用金属管时，各金属管接地良好。

户内配电箱元器件安装整齐，导线线色一致，进入元器件的成排导线弧度与长度一致。

绝缘摇测：配电箱(盘)全部电器安装完毕后，用1kV 绝缘电阻表对线路进行绝缘摇测。

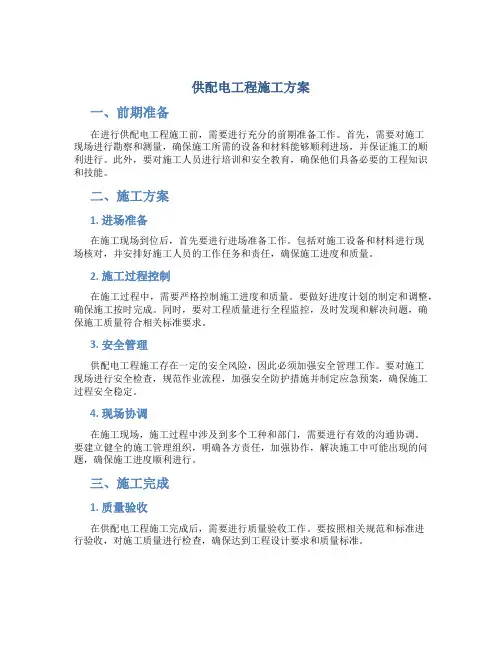

供配电工程施工方案一、前期准备在进行供配电工程施工前，需要进行充分的前期准备工作。

首先，需要对施工现场进行勘察和测量，确保施工所需的设备和材料能够顺利进场，并保证施工的顺利进行。

此外，要对施工人员进行培训和安全教育，确保他们具备必要的工程知识和技能。

二、施工方案1. 进场准备在施工现场到位后，首先要进行进场准备工作。

包括对施工设备和材料进行现场核对，并安排好施工人员的工作任务和责任，确保施工进度和质量。

2. 施工过程控制在施工过程中，需要严格控制施工进度和质量。

要做好进度计划的制定和调整，确保施工按时完成。

同时，要对工程质量进行全程监控，及时发现和解决问题，确保施工质量符合相关标准要求。

3. 安全管理供配电工程施工存在一定的安全风险，因此必须加强安全管理工作。

要对施工现场进行安全检查，规范作业流程，加强安全防护措施并制定应急预案，确保施工过程安全稳定。

4. 现场协调在施工现场，施工过程中涉及到多个工种和部门，需要进行有效的沟通协调。

要建立健全的施工管理组织，明确各方责任，加强协作，解决施工中可能出现的问题，确保施工进度顺利进行。

三、施工完成1. 质量验收在供配电工程施工完成后，需要进行质量验收工作。

要按照相关规范和标准进行验收，对施工质量进行检查，确保达到工程设计要求和质量标准。

2. 资料整理完工后，要及时整理相关施工资料和文件。

包括完成施工报告、设备清单、验收记录等，供后续参考和管理。

3. 客户交付最后，将施工工程交付给客户。

要对客户进行工程交付说明，指导客户正确使用供配电设备，并解答客户可能遇到的问题，确保客户满意收工。

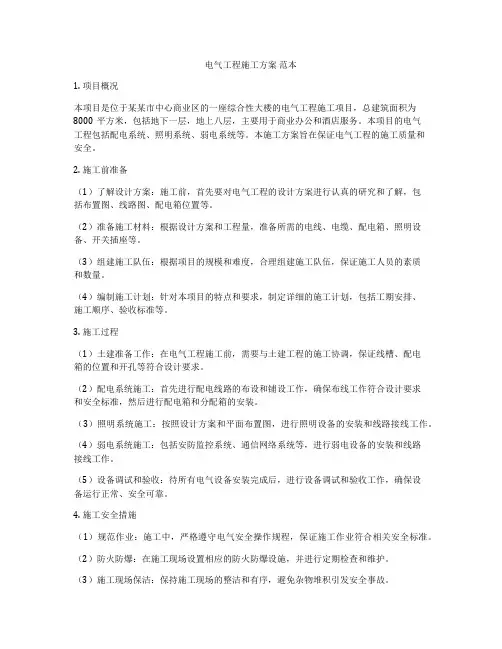

电气工程施工方案范本1. 项目概况本项目是位于某某市中心商业区的一座综合性大楼的电气工程施工项目，总建筑面积为8000平方米，包括地下一层，地上八层，主要用于商业办公和酒店服务。

本项目的电气工程包括配电系统、照明系统、弱电系统等。

本施工方案旨在保证电气工程的施工质量和安全。

2. 施工前准备（1）了解设计方案：施工前，首先要对电气工程的设计方案进行认真的研究和了解，包括布置图、线路图、配电箱位置等。

（2）准备施工材料：根据设计方案和工程量，准备所需的电线、电缆、配电箱、照明设备、开关插座等。

（3）组建施工队伍：根据项目的规模和难度，合理组建施工队伍，保证施工人员的素质和数量。

（4）编制施工计划：针对本项目的特点和要求，制定详细的施工计划，包括工期安排、施工顺序、验收标准等。

3. 施工过程（1）土建准备工作：在电气工程施工前，需要与土建工程的施工协调，保证线槽、配电箱的位置和开孔等符合设计要求。

（2）配电系统施工：首先进行配电线路的布设和铺设工作，确保布线工作符合设计要求和安全标准，然后进行配电箱和分配箱的安装。

（3）照明系统施工：按照设计方案和平面布置图，进行照明设备的安装和线路接线工作。

（4）弱电系统施工：包括安防监控系统、通信网络系统等，进行弱电设备的安装和线路接线工作。

（5）设备调试和验收：待所有电气设备安装完成后，进行设备调试和验收工作，确保设备运行正常、安全可靠。

4. 施工安全措施（1）规范作业：施工中，严格遵守电气安全操作规程，保证施工作业符合相关安全标准。

（2）防火防爆：在施工现场设置相应的防火防爆设施，并进行定期检查和维护。

（3）施工现场保洁：保持施工现场的整洁和有序，避免杂物堆积引发安全事故。

（4）安全防护：施工人员必须穿着符合要求的安全防护服和配备相应的安全防护用具。

5. 施工质量保证（1）材料验收：对施工所用的电线、电缆、配电箱等材料进行严格的验收，确保材料质量合格。

（2）验收标准：施工过程中严格按照设计要求和验收标准进行施工，确保工程质量达到项目要求。

电气工程主要施工方案在现代建筑工程中，电气工程是一个至关重要的部分，它涉及到建筑内部的电力供应、照明系统、通信系统等多个方面。

因此，在进行电气工程方面的施工时，需要认真制定施工方案，以确保施工的高效、安全和质量。

1. 施工前准备阶段在正式进行电气工程施工之前，需要进行充分的准备工作。

首先是对施工现场进行勘察和测量，确定电气设备和线路的布置方式。

同时，需要制定详细的施工计划和时间进度，合理安排施工人员和材料，确保施工过程能够有序进行。

2. 施工材料选择在电气工程的施工过程中，需要选用符合国家相关标准的电气材料，如电缆、电线、开关插座等。

在选材时，需要注意材料的质量和安全性，以确保施工后电气设备的正常运行。

3. 设备安装与调试电气设备的安装是电气工程中的重要环节，需要确保设备的安装位置准确、固定牢靠。

在安装完成后，还需进行设备的调试和检测，确保各项设备能够正常工作。

此外，还需要进行设备的接地处理，确保电路的安全性和稳定性。

4. 系统调试与联调在电气工程的施工中，不同设备之间需要进行系统调试和联调，确保各系统之间的配合和协调性。

在调试过程中，需要注意设备的参数设置、通信连接等方面，确保整个电气系统的正常运行。

5. 安全交底与质量验收在电气工程施工完成后，需要进行安全交底和质量验收工作。

安全交底是对施工安全措施和相关规定的说明和培训，确保施工人员对安全问题有清晰的认识。

质量验收则是对电气工程施工质量的检查和评定，确保施工达到相关标准和要求。

结语电气工程是建筑工程中不可或缺的一部分，施工方案的制定和执行直接关系到建筑物的安全和正常运行。

通过合理安排施工计划、精心选择施工材料和设备、严格执行安全规定和质量要求，可以确保电气工程施工的圆满成功。

在未来的建筑工程中，我们将继续努力，不断提升电气工程施工水平，为建设更加安全、高效的建筑物做出贡献。

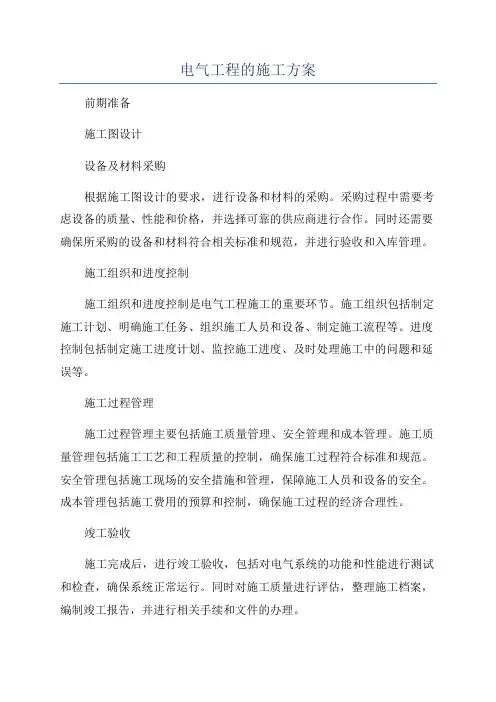

电气工程的施工方案
前期准备
施工图设计
设备及材料采购
根据施工图设计的要求，进行设备和材料的采购。

采购过程中需要考虑设备的质量、性能和价格，并选择可靠的供应商进行合作。

同时还需要确保所采购的设备和材料符合相关标准和规范，并进行验收和入库管理。

施工组织和进度控制
施工组织和进度控制是电气工程施工的重要环节。

施工组织包括制定施工计划、明确施工任务、组织施工人员和设备、制定施工流程等。

进度控制包括制定施工进度计划、监控施工进度、及时处理施工中的问题和延误等。

施工过程管理
施工过程管理主要包括施工质量管理、安全管理和成本管理。

施工质量管理包括施工工艺和工程质量的控制，确保施工过程符合标准和规范。

安全管理包括施工现场的安全措施和管理，保障施工人员和设备的安全。

成本管理包括施工费用的预算和控制，确保施工过程的经济合理性。

竣工验收
施工完成后，进行竣工验收，包括对电气系统的功能和性能进行测试和检查，确保系统正常运行。

同时对施工质量进行评估，整理施工档案，编制竣工报告，并进行相关手续和文件的办理。

总之，电气工程的施工方案需要进行前期准备、施工图设计、设备及材料采购、施工组织和进度控制、施工过程管理以及竣工验收等步骤的详细规划和实施。

这些步骤的合理安排和有效实施，有助于确保电气工程的顺利进行和高质量完成。

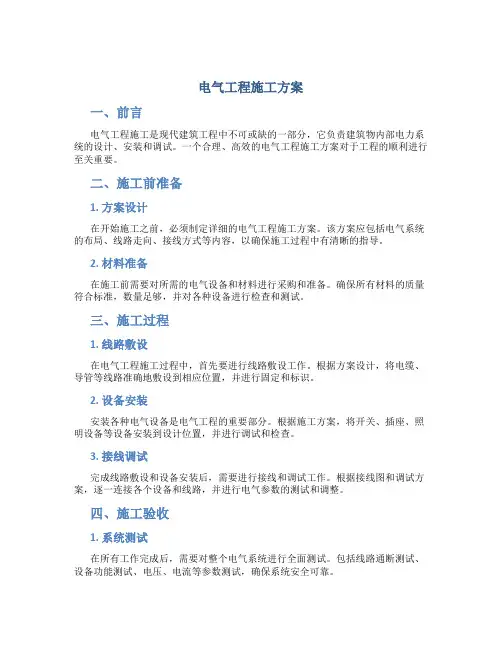

电气工程施工方案一、前言电气工程施工是现代建筑工程中不可或缺的一部分，它负责建筑物内部电力系统的设计、安装和调试。

一个合理、高效的电气工程施工方案对于工程的顺利进行至关重要。

二、施工前准备1. 方案设计在开始施工之前，必须制定详细的电气工程施工方案。

该方案应包括电气系统的布局、线路走向、接线方式等内容，以确保施工过程中有清晰的指导。

2. 材料准备在施工前需要对所需的电气设备和材料进行采购和准备。

确保所有材料的质量符合标准，数量足够，并对各种设备进行检查和测试。

三、施工过程1. 线路敷设在电气工程施工过程中，首先要进行线路敷设工作。

根据方案设计，将电缆、导管等线路准确地敷设到相应位置，并进行固定和标识。

2. 设备安装安装各种电气设备是电气工程的重要部分。

根据施工方案，将开关、插座、照明设备等设备安装到设计位置，并进行调试和检查。

3. 接线调试完成线路敷设和设备安装后，需要进行接线和调试工作。

根据接线图和调试方案，逐一连接各个设备和线路，并进行电气参数的测试和调整。

四、施工验收1. 系统测试在所有工作完成后，需要对整个电气系统进行全面测试。

包括线路通断测试、设备功能测试、电压、电流等参数测试，确保系统安全可靠。

2. 安全检查在施工完成后，需要进行安全检查，确保电气工程符合相关安全规定。

检查接地是否良好、设备是否牢固安全等问题，做好记录和整改。

五、总结电气工程施工方案的执行需要严格按照设计方案进行，确保施工质量和安全。

通过合理的准备、严谨的施工和细致的验收，可以完成一项高质量的电气工程施工工作。

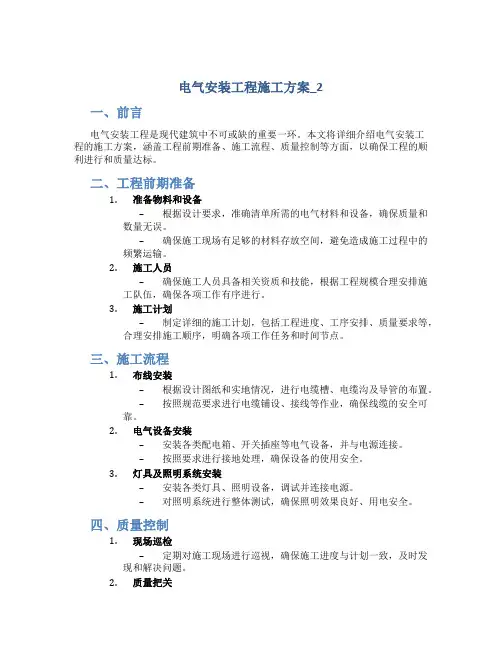

电气安装工程施工方案_2一、前言电气安装工程是现代建筑中不可或缺的重要一环。

本文将详细介绍电气安装工程的施工方案，涵盖工程前期准备、施工流程、质量控制等方面，以确保工程的顺利进行和质量达标。

二、工程前期准备1.准备物料和设备–根据设计要求，准确清单所需的电气材料和设备，确保质量和数量无误。

–确保施工现场有足够的材料存放空间，避免造成施工过程中的频繁运输。

2.施工人员–确保施工人员具备相关资质和技能，根据工程规模合理安排施工队伍，确保各项工作有序进行。

3.施工计划–制定详细的施工计划，包括工程进度、工序安排、质量要求等，合理安排施工顺序，明确各项工作任务和时间节点。

三、施工流程1.布线安装–根据设计图纸和实地情况，进行电缆槽、电缆沟及导管的布置。

–按照规范要求进行电缆铺设、接线等作业，确保线缆的安全可靠。

2.电气设备安装–安装各类配电箱、开关插座等电气设备，并与电源连接。

–按照要求进行接地处理，确保设备的使用安全。

3.灯具及照明系统安装–安装各类灯具、照明设备，调试并连接电源。

–对照明系统进行整体测试，确保照明效果良好、用电安全。

四、质量控制1.现场巡检–定期对施工现场进行巡视，确保施工进度与计划一致，及时发现和解决问题。

2.质量把关–严格按照设计要求施工，确保电气安装符合标准和规范。

–对关键工序进行重点检查，保证工程质量达标。

3.验收–完成施工工作后，对电气设备和线路进行全面验收，确保设备正常运行。

–进行验收记录和报告，由专业人员进行最终验收，并出具合格报告。

五、总结本文详细介绍了电气安装工程的施工方案，从工程前期准备到施工流程及质量控制的各个环节进行了全面的论述。

只有合理的施工方案和严格的质量控制，才能保证工程的顺利进行和质量的达标。

希望本文可以对电气安装工程的相关人员提供指导和参考，确保工程安全、高效地进行。

第1篇一、工程概况本工程位于XX市XX区，总建筑面积为XX平方米，包括住宅、商业、办公等多种功能。

电气工程包括强电和弱电两部分，强电包括配电系统、照明系统、动力系统等；弱电包括电话、电视、网络、安防等系统。

为确保工程质量和施工安全，特制定以下施工方案。

二、施工准备1. 施工组织（1）成立电气工程施工领导小组，负责组织、协调、监督施工全过程。

（2）明确各岗位人员职责，确保施工顺利进行。

2. 材料准备（1）根据设计图纸，编制材料清单，确保材料质量。

（2）提前订购材料，确保施工过程中材料供应。

3. 施工工具及设备准备（1）检查施工工具及设备，确保其性能良好。

（2）定期维护和保养施工工具及设备，提高施工效率。

4. 施工现场准备（1）清理施工现场，确保施工环境整洁。

（2）设置安全警示标志，确保施工安全。

三、施工工艺1. 强电施工（1）配电系统施工1）按照设计图纸，进行配电箱安装。

2）敷设电缆，确保电缆线路整齐、美观。

3）安装保护装置，如漏电保护器、断路器等。

（2）照明系统施工1）安装灯具，确保灯具安装牢固、位置正确。

2）敷设照明线路，确保线路整齐、美观。

（3）动力系统施工1）安装配电柜，确保配电柜安装牢固、位置正确。

2）敷设动力线路，确保线路整齐、美观。

2. 弱电施工（1）电话、电视、网络系统施工1）敷设线路，确保线路整齐、美观。

2）安装设备，如电话交换机、路由器等。

（2）安防系统施工1）安装摄像头、报警器等设备。

2）敷设线路，确保线路整齐、美观。

四、施工质量控制1. 严格按照设计图纸和施工规范进行施工。

2. 材料质量符合国家标准。

3. 施工过程中，加强自检和互检，确保工程质量。

4. 施工完成后，进行竣工验收，确保工程质量符合要求。

五、施工安全措施1. 严格遵守国家有关施工安全的规定。

2. 施工现场设置安全警示标志，提醒施工人员注意安全。

3. 加强施工人员的安全教育培训，提高安全意识。

4. 采取有效措施，防止施工过程中发生安全事故。

一、系统概况(一)供配电系统1、隧道供电按一级负荷考虑，设双路10kv 电源供电。

平时两路电源同时工作，当一路电源失压时，电力系统自动切除三级负荷，此外一路电源可以带全部一级、二级负荷。

电源供电采用双回路放射式供电方式。

2、用电负荷划分一级负荷中特殊重要负荷：应急照明、疏散照明及光电安全标志、火灾检测报警控制设施、紧急呼叫设施、交通监控设施、通信设施、通风及照明控制设施、网络设施、监控中心控制设施。

一级负荷：消防泵房及消防设施、排水泵房、基本照明、排烟风机。

二级负荷：通风机、加强照明。

三级负荷：其余隧道电力负荷。

3、电缆及电缆敷设：隧道内特殊重要一级负荷中消防及排烟设备选用低烟无卤耐火电缆，一级负荷中除消防及排烟以外设备选用低烟无卤阻燃电缆，二级及三级负荷选用低烟无卤阻燃电缆。

隧道内强电、弱电电缆分开敷设。

中、低压电力电缆，强电、弱电控制电缆应按顺序由上而下分层配置。

4、防雷接地系统隧道低压系统接地形式采用TN-S 系统，系统接地电阻不大于0.5 欧姆。

隧道内所有动力配电箱、照明配电箱、应急照明配电箱、所有监控系统弱电控制箱均做局部等电位联结，与隧道结构钢筋良好焊接。

为保证照明系统安全可靠运行和人身安全，在每台箱式变电站周围设独立的接地装置，保护接地形式采用TN-S 系统，系统接地电阻≤0.5Q 。

除此之外，沿照明全线敷设一条直径为10 毫米的镀锌钢筋作为接地网线，在每根灯杆基础处PE 线与金属灯杆法兰盘必须良好焊接，焊接处做防腐处理。

每根灯杆做一次重复接地，重复接地电阻≤10Q 。

(二)隧道照明系统1、隧道正常照明：A、隧道敞开段照明：U 型槽上采用12 米双挑钢杆灯照明方式，照明光源选择大功率陶瓷金卤灯(主要考虑陶瓷金卤灯色温比高压钠灯高、显色性好，与隧道内LED 灯具色温过滤比较均匀)，照明灯具容量为主路250W (入口处400W) +辅路250W，灯杆对称布置，灯杆安装在U 槽侧墙上，灯杆间距约为35 米。

电气工程工程施工方案一、工程概况本电气工程位于xxxx市xxxx区xxxx路，总建筑面积xxxx平方米，主要包括电力照明系统、电力配电系统和安全监控系统等。

二、施工目标1.完成本电气工程的设计、采购、安装、调试和验收工作，保证工程质量、进度和安全。

2.满足电力照明、电力配电和安全监控的功能要求，确保工程设施的正常运行和安全可靠。

三、组织管理1.组建工程施工项目组。

根据项目的规模和工期，建立由项目经理、设计师、施工人员和质检人员等组成的项目组，明确各岗位的职责和工作安排。

3.编制详细的施工进度计划。

根据项目需求和工期要求，制定合理、可行的施工进度计划，并按时跟踪和调整。

四、施工工艺1.电力照明系统工艺（1）照明设备安装。

按照设计方案，选取合适的位置和高度安装照明设备，确保其照度和照射范围满足要求。

（2）线路铺设。

采用合适的线管和线缆进行线路敷设，注意线缆敷设的防护和固定，确保线路的安全可靠。

（3）灯具调试。

在完成安装后，对照明设备进行调试，确保灯具正常工作、光线均匀。

2.电力配电系统工艺（1）低压开关柜安装。

根据设计要求，选取合适的位置和高度安装低压开关柜，确保其通风和散热。

（2）电缆铺设。

按照设计方案布置电缆线路，采用合适的线管和敷设工艺，确保线路的安全可靠。

（3）开关设备接线。

对低压开关柜和配电设备进行接线，注意接线的牢固和正确性。

3.安全监控系统工艺（1）摄像头安装。

根据布控要求，选取合适的位置和高度安装摄像头，确保监控范围和画面清晰度。

（2）线缆敷设。

采用合适的线管和线缆进行线缆敷设，注意线缆敷设的防护和固定，确保线路的安全可靠。

（3）设备调试。

在完成安装后，对安全监控设备进行调试，确认其正常工作和联网情况。

五、安全措施1.施工现场安全。

建立施工现场的警示标识和隔离设施，设置安全通道和防护网，确保人员和设备的安全。

2.电气安全。

严格执行国家电气安全标准，确保设备的接地和绝缘，防止电气事故的发生。

电气部分安装施工方案在建筑工程中，电气部分的安装施工是至关重要的一环。

本文将重点介绍电气部分的安装施工方案，包括施工流程、注意事项及质量控制等内容。

1. 施工前准备在进行电气部分的安装施工前，需要做好以下准备工作：•绘制详细的电气布置图纸•确定好每个设备、线路的位置•准备好必要的工具和材料•确保施工人员具备相关电气安装工作的技能和资质2. 施工流程电气部分的安装施工一般包括以下步骤：2.1 布线根据电气布置图纸，进行电线的布置，并留好预留孔。

2.2 安装配电箱安装配电箱，并与布线连接，确保接线正确，没有短路。

2.3 安装开关插座根据电气设计要求，安装开关插座，注意连接正确，固定牢固。

2.4 灯具安装安装灯具，并连接好电源线，注意灯具的固定及安全性。

2.5 接地处理确保各电气设备都进行了接地处理，保证电气安全。

3. 注意事项在进行电气部分的安装施工时，需要注意以下事项：•严格按照设计图纸要求安装，确保符合标准。

•注意安装过程中的安全措施，避免发生安全事故。

•检查每个设备、线路的连接是否正确，确保电气设备的正常使用。

•注意施工现场的清洁和整洁，保持施工环境良好。

4. 质量控制为了保证电气部分的安装质量，需要进行严格的质量控制：•定期检查施工质量，确保符合设计要求。

•对施工过程中的问题及时处理，做好记录和整改。

•做好施工记录和验收，确保电气部分的安装质量达标。

结语电气部分的安装施工是建筑工程中不可或缺的一部分，一个良好的电气安装施工方案能够保证建筑物电气设备的安全性和可靠性。

施工人员在进行电气部分的安装时，务必要严格按照要求进行，确保质量过关，保障工程的顺利进行。

电气系统施工方案及保证措施第一节 7.1 电气系统概况一、7.1.1 系统简介2 特级负荷供电保障系统简介表7.1.1-1 特级负荷供电保障系统设备及设备间的联系示意图说明引自不同区域的两路市电一、该组高压柜中设一个母联柜，从而实现两路电源互为备用，分列运行，当一路电源故障时另一路电源能承担全部一二级负荷。

二、当两台变压器停电确认后，15S 内向负荷供电。

三、两台变压器并列运行互为备用，四、通过两组低压配电柜中的母联柜和封闭母线槽，实现两台变压器并列运行互为备用。

ATS 双电源转换开关五、双电源自动切换箱的电源引自不同的变压器，设备内置双电源转换开关ATS （如左图）具有机械、电气双重互锁功能，主开关损坏可不断电更换。

六、 UPS 不间断电源或EPS 应急电源广播技术用房、通信用房、网络机房、消防及安保中心等负荷通过上述6级保证，实现供电的可靠性。

图7.1.1-1 电气系统图+459.2m10kv 高压 配电 室4台变压器 -10.00m 2台变压器+381.2m 1台变压器+386.4m 4台变压器 +168.0m 高低区配电分界4台发电机 两路10KV 电源 户外引入-5.00m1 系统简介本工程总装机容量共15850kva 。

电源由市政不同区域变电站引入两路10kv 高压电源，两路电源同时供电并互为备用，分列运行，当一路电源故障时，另一路电源能承担全部一二级负荷。

10kv 电缆由室外电缆沟引入-5.0m 层高压配电室。

由高压配电室用YJV 42-12-3*95电缆引至-10.00m 、-5.0m 、+381.2m 及+386.4m 变压器。
