电气施工方案1.电气工程概况1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、控制系统。
1.2 建筑物竖向供配电设在电气竖井内。
照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。
由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV—2.5min2托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。
1.3 防雷接地系统：本建筑物按二级防雷设防，采用TN—S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于1欧姆。
．1.4 结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。
2.施工前准备工作2.1技术准备工作施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。
然后要根据工程特点编制施工方案，并编排进度计划。
根据施工方案提出材料计划，并向施工人员下达详细的技术交底。
2.2 现场准备工作施工道路、施工用水、临电和场地由大包方统一规划，生产、办公、库房等临时用房由大包方提供，现场设办公室、库房各一间。
因本工程场地比较狭小，所以现场施工技术人员、材料人员需与甲方和土建部门密切配合，做到材料随用随进。
2.3人员准备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。
2.4 电气工程主要工程量计算，详见下表1表1 电气工程主要工程量一览表2.5电气工程主要机具准备，详见下表2表2 电气工程主要机具计划表2.6劳动力计划与安排，见表3表3 电气工程过去力计划表2.7电气工程主要材料及设备计划2.7.1主要材料计划见表4表4 电气工程主要材料计划表主要设备计划表5表5 电气工程主要设备计划表3.电气工程主要施工方法及质量要求3.1管路敷设分项工程施工方法及质量要求3.1.1首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管咱规格、型号及敷设方式进行施工。
第1篇一、工程概况本工程为某住宅小区的电气安装工程，包括住宅楼、地下车库、公共设施等部分。
住宅楼共12层，建筑面积为3万平方米，地下车库建筑面积为1.5万平方米。
本工程电气安装工程主要包括：低压配电系统、照明系统、动力系统、防雷接地系统、弱电系统等。
二、施工组织设计原则1. 安全第一，质量第一：确保施工安全，保证工程质量，为业主提供优质服务。
2. 科学合理，经济高效：合理组织施工，提高施工效率，降低工程成本。
3. 环保节能，绿色施工：遵守国家环保政策，采取节能措施，实现绿色施工。
4. 信息化管理，提高施工水平：运用现代信息技术，提高施工管理水平。
三、施工准备1. 技术准备：熟悉施工图纸，了解工程特点，制定施工方案。
2. 人员准备：组织施工队伍，明确分工，加强培训。
3. 材料准备：采购合格材料，确保材料质量。
4. 工具准备：准备施工所需工具，确保施工顺利进行。
四、施工部署1. 施工顺序：按照先地下后地上、先主后辅、先粗后细的原则进行施工。
2. 施工区域划分：将工程划分为若干施工区域，明确各区域负责人。
3. 施工进度安排：制定施工进度计划，确保工程按期完成。
五、施工方法及要求1. 低压配电系统：采用电缆敷设方式，确保线路安全、可靠。
2. 照明系统：采用暗敷设方式，确保线路美观、整洁。
3. 动力系统：采用电缆敷设方式，确保动力供应稳定。
4. 防雷接地系统：采用埋地接地方式，确保防雷接地效果。
5. 弱电系统：采用明敷设或暗敷设方式，确保线路安全、可靠。
六、质量控制措施1. 材料质量：严格控制材料质量，确保工程质量。
2. 施工工艺：严格按照施工规范和工艺要求进行施工。
3. 工程验收：严格执行工程验收制度，确保工程质量。
七、安全措施1. 施工现场安全管理：制定施工现场安全管理措施，确保施工安全。
2. 施工人员安全培训：对施工人员进行安全培训，提高安全意识。
3. 施工设备安全管理：定期检查施工设备，确保设备安全运行。

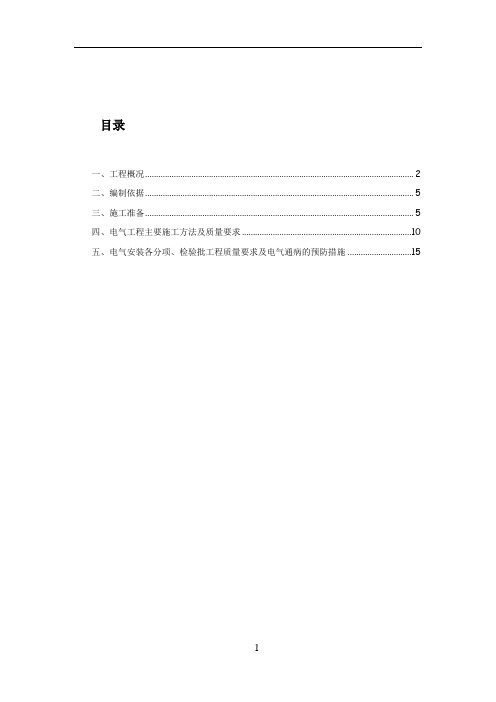

目录一、工程概况 (2)二、编制依据 (5)三、施工准备 (5)四、电气工程主要施工方法及质量要求 (10)五、电气安装各分项、检验批工程质量要求及电气通病的预防措施 (15)一、工程概况本工程项目占地面积约34000平方米，总建筑面积约136580万平方米，由4栋29层高层住宅、12栋5层多层住宅、整体地下车库组成。
1、工程名称：华润二十四城二期-1施工总承包第二标段2、工程地点：沈阳市经济技术开发区沈海路8号3、施工工期：该工程项目总施工工期为2017 年04 月150日开工、2019 年06月20 日竣工，其中砌筑工程施工工期为2017年08 月15 日开始、至2018年6月1 日结束。
4、工程质量标准：首先，满足施工合同要求，达到国家施工验收规范合格标准；其次，确保至少一个单位工程获得“沈阳市玫瑰杯”；第三，力争“辽宁省建设工程世纪杯（辽宁省优质工程）奖”，争创国家奖项。
5、安全、环境及文明施工标准：（1）执行国家、辽宁省、大连市现行安全生产文明施工、华润公司验评标准，达到“合格”标准。
（2）环境保护达到国家、辽宁省、沈阳市相关法规及规定要求。
6、工程所在地自然环境条件①、现场概貌施工现场自然地坪基本平整。
②、施工现场自然气候沈阳属于北温带半湿润的季风性气候，同时受海洋、大陆性气候控制。
特点明显，其特征是冬季漫长寒冷，春季干燥多风，夏季炎热多雨，秋季凉爽湿润，春秋季短，冬夏季长。
从搜集到的以往历年气象资料看：沈阳历年平均气温为7～8 摄氏度，七月平均气温24.6 摄氏度，1 月平均气温-11.4 摄氏度，极端最高气温38.7 摄氏度，极端最低气温-33.1 摄氏度。
每年11 月中旬开始封冻，翌年 3 月初解冻。
由于受全球气候的影响，近几年封冻时间略有推迟，冻结深度略有减小。
降水量：沈阳历年平均降水天数为106 天，多集中在6～9 月份，年平均降水量为720 毫米。
蒸发量：年平均蒸发量为1420 毫米，每年4～9 月份蒸发量最大，占全年蒸发量的67.4% 。
第1篇一、项目背景某住宅小区配电室建于2000年，随着小区居民用电需求的不断增加，原有配电室已无法满足供电需求。
为提高供电质量和可靠性，保障小区居民用电安全，对配电室进行改造升级。
二、工程概况1. 项目名称：某住宅小区配电室改造工程2. 工程地点：某住宅小区3. 工程规模：新建配电室1座，改造原有配电室1座4. 工程内容：高低压配电系统改造、电缆敷设、电气设备安装、接地系统改造等三、施工方案1. 施工准备（1）施工图纸会审：组织设计、施工、监理等单位对施工图纸进行会审，明确施工内容、技术要求、质量标准等。
（2）施工组织设计：编制详细的施工组织设计，明确施工顺序、施工方法、质量保证措施、安全措施等。
（3）施工人员培训：对施工人员进行专业技术培训，提高施工人员素质。
2. 施工步骤（1）拆除原有配电室：对原有配电室进行拆除，确保拆除过程中安全、文明施工。
（2）基础施工：按照设计要求进行基础施工，确保基础稳固、水平。
（3）设备安装：按照设计要求安装高低压配电设备、电缆桥架、电缆等。
（4）电缆敷设：按照设计要求敷设电缆，确保电缆敷设整齐、规范。
（5）接地系统改造：按照设计要求改造接地系统，确保接地电阻满足要求。
（6）调试与试运行：完成设备安装、电缆敷设、接地系统改造后，进行调试与试运行，确保供电质量和可靠性。
3. 质量保证措施（1）严格按设计要求施工，确保工程质量。
（2）加强施工过程中的质量控制，严格执行检验制度。
（3）加强施工过程中的安全文明施工管理，确保施工安全。
4. 安全措施（1）制定安全施工方案，明确安全责任。
（2）加强施工现场安全防护，确保施工人员安全。
（3）严格执行安全操作规程，确保施工安全。
四、工程总结通过本次配电室改造工程，提高了小区供电质量和可靠性，满足了居民用电需求。
在施工过程中，严格按照设计要求、施工规范和质量标准进行施工，确保了工程质量。
同时，加强安全文明施工管理，确保了施工安全。

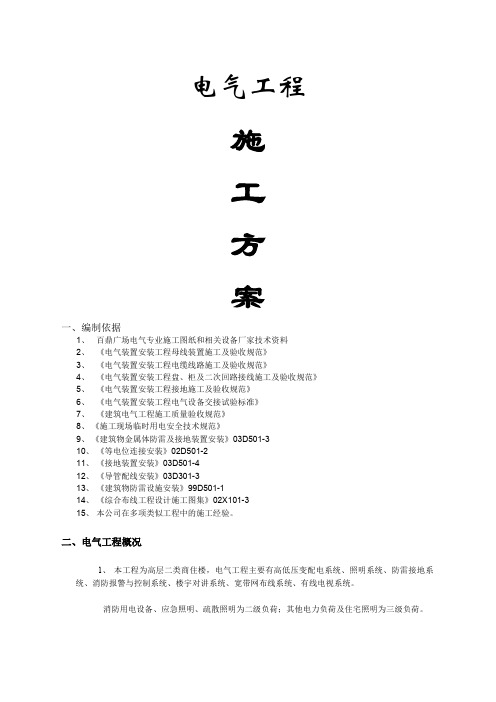

电气工程施工方案一、编制依据1、百鼎广场电气专业施工图纸和相关设备厂家技术资料2、《电气装置安装工程母线装置施工及验收规范》3、《电气装置安装工程电缆线路施工及验收规范》4、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》5、《电气装置安装工程接地施工及验收规范》6、《电气装置安装工程电气设备交接试验标准》7、《建筑电气工程施工质量验收规范》8、《施工现场临时用电安全技术规范》9、《建筑物金属体防雷及接地装置安装》03D501-310、《等电位连接安装》02D501-211、《接地装置安装》03D501-412、《导管配线安装》03D301-313、《建筑物防雷设施安装》99D501-114、《综合布线工程设计施工图集》02X101-315、本公司在多项类似工程中的施工经验。
二、电气工程概况1、本工程为高层二类商住楼，电气工程主要有高低压变配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇对讲系统、宽带网布线系统、有线电视系统。
消防用电设备、应急照明、疏散照明为二级负荷；其他电力负荷及住宅照明为三级负荷。
2、本工程供电电源由本场区高低压配电室住宅照明、商业照明、公共动力、备用电源各一路，低压配电系统采用220/380v放射式与树干式相结合的方式，二级负荷采用双电源供电，三级负荷采用单电源供电。
3、建筑物竖向供配电设在电气竖井内。
照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。
由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－2.5m㎡托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。
4、照明系统：照明、插座分别由不同的支路供电，照明为单项二线，插座为单项三线，所有暗敷设穿线导管均采用PVC管，照明线路均采用BV-2.5m㎡，导线为2、3根的穿?16管，4-6根穿?20管，插座导线均采用BV-4m㎡，3根穿?20管，5根穿?25管，户内普通插座及照明均采用BV-2.5m㎡，空调、卫生间、厨房及餐厅插座均采用BV-4m㎡。
第1篇一、项目概述项目名称：XX电气工程建设项目项目地点：XX市XX区XX路XX号建设单位：XX有限公司施工单位：XX电气工程有限公司工程概况：本项目为XX有限公司新建厂房的电气工程，主要包括供配电系统、照明系统、弱电系统、消防系统等。
工程总造价约XXX万元，工期为XXX天。
二、施工准备1. 施工组织（1）成立施工项目部，明确项目经理、技术负责人、施工负责人等岗位人员职责。
（2）编制施工组织设计，包括施工进度计划、施工方案、质量保证措施、安全文明施工措施等。
（3）组织施工人员进场，进行技术交底和安全教育。
2. 材料设备（1）按照设计要求，提前采购各类电气设备及材料，确保材料质量符合国家标准。
（2）对进场材料进行验收，确保数量、规格、型号、质量符合要求。
（3）做好材料设备的储存、保管和领用工作。
3. 施工机具（1）根据施工需求，配备必要的施工机具，如电焊机、切割机、起重设备等。
（2）确保施工机具完好，定期进行保养和维护。
（3）施工机具操作人员需经过专业培训，取得操作资格证书。
4. 施工场地（1）施工现场应平整、畅通，满足施工要求。
（2）做好施工现场的安全防护措施，设置警示标志。
（3）合理规划施工现场，确保施工顺利进行。
三、施工方案1. 供配电系统施工（1）按照设计图纸进行设备安装，确保设备位置、高度、间距等符合要求。
（2）进行电缆敷设，注意电缆的走向、弯曲半径、接头处理等。
（3）安装配电箱、开关箱等，确保电气设备运行稳定。
（4）进行系统调试，确保供配电系统正常运行。
2. 照明系统施工（1）按照设计要求进行灯具安装，确保灯具位置、高度、间距等符合要求。
（2）进行线路敷设，注意线路的走向、弯曲半径、接头处理等。
（3）安装开关、插座等，确保照明系统运行稳定。
（4）进行系统调试，确保照明系统正常运行。
3. 弱电系统施工（1）按照设计要求进行线路敷设，注意线路的走向、弯曲半径、接头处理等。
（2）安装电话、网络、监控等设备，确保设备运行稳定。
电气工程施工方案 1.编制依据 《民用建筑电气设计规范》(JGJ/T16-92) 《低压配电设计规范》（GB50054-1995） 《供配电系统设计规范》（GB50052-1995） 《通用电器设备配电设计规范》（GB50055-93） 《建筑电气工程施工质量验收规范》(GB50303-2002) 《建筑照明设计标准》(GB50034-2004) 《建筑物防雷设计规范》(GB50057-94) 2002年版 《安全防范工程技术规范》(GB50348-2004) 《有线电视系统工程技术规范》(GB50200-94) 《综合布线系统工程设计规范》(GB/T50311-2007) 《建施电气通用图集》92DQ1-13 《电力工程电缆设计规范》（GB 50217－2007） 《建筑设备安装分项工程施工工艺标准》 设计图纸 2.工程概况 海口鸿洲江山G1地块工程是由海口鸿洲置业发展有限公司投资兴建的低层住宅，工程位于海口市美兰区灵山镇海榆大道188号，建筑面积36508.64m2，地下一层，地上2~3层。
小区内电气安装包括G地块内主干道路的10kV电力工程、通信工程、道路照明工程以及一期地块中G1、G2两个地块的低压电力工程和弱电工程，采取直埋、沟内铺设及混凝土包管三种铺设方式，路线基本沿园路铺设，与给排水管道立交，需综合考虑管线铺设系统，防止不同管线“碰头”的现象。
3.供电系统方式、方法 3.1供电电源及电压 本工程高压部分采用高压环网供电方式，由已建开闭所引来一路10KV电源至各地块的室外箱式变电站。
3.2低压配电系统 本工程低压部分采用室外箱式变电站配电。低压配电柜处出线低压断路器设过载长延时、短路瞬时脱扣器，部分回路设失压、分励脱扣器，进线开关设过载长延时、短路延时保护。
3.3照明系统 照明系统仅安装室外场所照明，包括路灯、射树灯、地灯、水景灯等。 3.4弱电系统 弱电系统只做管道预留，配合专业公司施工。 4.施工准备 4.1 由技术负责人组织参加施工的技工认真熟悉施工图纸及相关设计文件、标准规范，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计。做好施工图纸的审查、会审，参加设计交底及图纸会审。
电气工程供配电安装技术重点一、供配电系统概述供配电系统是指为工业生产、商业建筑和居民住宅等提供电能的系统，其包括发电设备、变压器、配电设备、电缆线路和配电控制系统等设备。
供配电系统的设计和安装至关重要，关乎用电安全和稳定供电。
本文将重点介绍电气工程供配电安装技术的关键点。
二、供配电系统的设计原则1. 安全性原则供配电系统的设计首要考虑是安全性，要保证人身和设备安全。
在设计时要充分考虑电气火灾、漏电、过载、短路等安全隐患，选择合适的设备和保护措施，保证设备的正常运行和人员的安全。
2. 可靠性原则供配电系统的设计要保证其可靠性，避免因设备故障或其他原因导致供电中断。
在设计时要合理配置备用电源和设置自动切换装置，以保证设备及系统的可靠运行。
3. 合理性原则供配电系统的设计要合理布局，避免电气设备过于密集，造成维护困难和安全隐患。
同时要合理使用电气材料和设备，满足用电需求的同时尽量减少投资成本。
三、供配电系统的关键技术点1. 进线系统的设计与安装进线系统是供配电系统的重要组成部分，直接影响整个系统的安全性和可靠性。
在设计与安装时需要充分考虑以下几个关键技术点：（1）进线路由：进线路由要尽量避免穿越人员密集区域，避免电气火灾的发生。
同时要与其他线路和设备保持一定的距离，防止相互干扰。
（2）进线保护：设置相应的进线保护装置，如过压保护装置、过流保护装置等，以保护设备和线路不受外界因素的影响导致损坏。
（3）进线接地：进线系统的接地要符合相关标准，确保接地电阻在合理范围内，以保证设备和人员的安全。
（1）设备选型：选择合适的配电设备，如断路器、隔离开关、接触器等，要满足系统的用电需求，同时要考虑设备的质量和性能。
（2）设备布置：设备的布置要合理，要避免设备过于密集或者摆放不当导致的维护困难和安全隐患。
3. 线路敷设与接线技术电气线路的敷设和接线技术是供配电系统中非常关键的环节，直接关系到线路的安全性和可靠性。
在敷设和接线时需要注意以下关键技术点：（1）线路敷设：电气线路的敷设应符合规范要求，要避免线路受潮、受热等情况，避免导致线路老化和绝缘性能下降。
机房工程供配电及UPS设备施工方案一、前言机房供配电及UPS设备施工方案是机房工程建设的重要组成部分，对于保障机房设备的正常运行和数据的安全性具有重要意义。
本文将从机房供配电设计与施工、UPS设备选择与布置、电气线路敷设等方面进行阐述，以确保机房供配电及UPS设备的施工方案的完整性和准确性。
二、机房供配电设计与施工1.供配电系统设计：(1)根据机房设备的功耗和需求，合理设计供配电系统的容量。
根据供电容量进行分段供电，以保证机房各设备的供电需求。
(2)设计供电主线路和支线路的走向和分布。
主线路和支线路应尽量减少弯头和连接件，以减小电线的损耗。
(3)根据机房规划，合理布置电力配柜、照明设备、排风设备等设备，确保供配电系统的顺畅运行。
2.施工流程：(1)施工前准备：确认机房供配电系统的设计方案和技术要求，准备所需施工材料和设备。
(2)敷设电缆：根据供配电系统的设计方案，进行电缆的敷设和布线，保证电缆的安全性和可靠性。
(3)安装电力配柜：按照供配电系统的设计图纸，进行电力配柜的安装和接线，确保连接的牢固性和接触的可靠性。
(4)安装照明设备和排风设备：根据机房的实际需求和设计要求，进行照明设备和排风设备的安装和接线。
(5)进行验收测试：对安装完成的供配电系统进行验收测试，确保系统的正常运行和安全性。
三、UPS设备选择与布置1.UPS设备选择：(1)根据机房设备的功耗和运行要求，选择适合的UPS设备。
UPS设备的功率应略大于机房设备的总功耗，以保证UPS设备的正常供电。
(2)考虑UPS设备的可靠性和可扩展性，选择具有高可靠性和可扩展性的UPS设备，以满足机房设备日益增长的供电需求。
2.UPS设备布置：(1)根据机房的布局和供电需求，合理布置UPS设备。
将UPS设备放置在通风良好、湿度适宜的地方，远离其他设备的振动和磁场干扰。
(2)根据机房的实际情况，合理布置UPS设备的输入端和输出端，确保电力的输入稳定和输出质量良好。
第1篇一、工程概况项目名称：XX大厦电气工程项目地点：XX市XX区XX路XX号建设单位：XX房地产开发有限公司施工单位：XX建筑工程有限公司设计单位：XX建筑设计研究院监理单位：XX工程监理有限公司工程概况：本工程为XX大厦电气工程，包括供配电系统、照明系统、弱电系统、消防报警系统等。
工程总建筑面积为50000平方米，地下2层，地上20层。
二、施工时间1. 施工准备阶段：2019年6月1日-2019年6月30日2. 施工阶段：2019年7月1日-2020年6月30日3. 验收阶段：2020年7月1日-2020年7月31日三、施工内容1. 供配电系统：包括高压配电室、低压配电室、变压器、配电柜等设备的安装及调试。
2. 照明系统：包括照明灯具、开关、插座、配电箱等设备的安装及调试。
3. 弱电系统：包括电话、网络、电视、监控、报警等设备的安装及调试。
4. 消防报警系统：包括火灾报警控制器、探测器、手动报警按钮、消防广播等设备的安装及调试。
四、施工过程1. 施工准备阶段（1）组织施工人员学习图纸、技术规范、施工方案，明确施工工艺和质量要求。
（2）办理施工许可证，办理临时用电、用水手续。
（3）采购、验收设备、材料，确保质量合格。
（4）做好施工区域的围挡、安全警示标志设置。
2. 施工阶段（1）供配电系统施工1）按照设计要求，进行高压配电室、低压配电室、变压器、配电柜等设备的安装。
2）进行电缆敷设，确保电缆敷设整齐、牢固。
3）进行设备调试，确保设备运行正常。
（2）照明系统施工1）按照设计要求，进行照明灯具、开关、插座、配电箱等设备的安装。
2）进行电线敷设，确保电线敷设整齐、牢固。
3）进行设备调试，确保设备运行正常。
（3）弱电系统施工1）按照设计要求，进行电话、网络、电视、监控、报警等设备的安装。
2）进行线缆敷设，确保线缆敷设整齐、牢固。
3）进行设备调试，确保设备运行正常。
（4）消防报警系统施工1）按照设计要求，进行火灾报警控制器、探测器、手动报警按钮、消防广播等设备的安装。
工作行为规范系列 电气工程供配电系统施工方法（一） （标准、完整、实用、可修改） GL实用范本| DOCUMENT TEMPLATE
第2页/共12页 编号：FS-QG-84025 电气工程供配电系统施工方法
（一） Construction method of electrical engineering power supply and distribution system 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
电气工程供配电系统的施工方法(1) 1、配电柜、配电箱 工艺流程 弹线定位→槽钢基础做法→检查箱柜→箱柜安装→箱柜接线→调试、试运行。 技术要求 (1)箱(盘)、柜应安装在安全、干燥、易操作的场所，配电箱的安装高度按设计要求，如无设计规定，底边距地高度宜为1.5m;配电板底口距地不得小于1.8m。在同一建筑物内，同类盘的高度应一致，允许偏差10mm。台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。C屏、台、GL实用范本| DOCUMENT TEMPLATE 第3页/共12页 箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。 (2)柜、屏、台、箱、盘内检查试验应符合下列规定: *控制开关及保护装置的规格、型号符合设计要求; *闭锁装置动作准确、可靠; *主开关的辅助开关切换动作与主开关动作一致; *柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色; *回路中的电子元件不应参加交流工频耐压试验;48V及以下回路可不做交流工频耐压试验。 (3)柜、屏、台、箱、盘间配线:电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆;除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面积不小于1.5mm2的铜芯绝缘电线或电缆。二次回路连线应绑扎成束，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识;固定后不应妨碍其他部件的拉出或推入。 GL实用范本| DOCUMENT TEMPLATE 第4页/共12页 (4)箱盘内配线整齐，无铰接现象。导线连接紧密，导线剥削处不应伤线芯、不断股，垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。。 (5)配电箱(盘)、柜的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分不应带电(特殊情况除外)。 (6)垂直装设的刀闸及熔断器等电器的上端接电源，下端接负载，横装者左侧(面对盘面)接电源，右侧接负荷。 (7)柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电气的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。 (8)零母线在配电箱(盘)、柜上应用零线端子板分格，零线端子板支路排列位置，应与熔断器相对应。 (9)低压成套配电柜、控制柜和动力照明配电箱应有可靠的电击保护，柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜(屏、台、箱、盘)内保护导体最小截面积SP不应小于下表之规定: GL实用范本| DOCUMENT TEMPLATE 第5页/共12页 (10)PE线若不是供电电缆或电缆外护层的组成部分时，按机械强度要求截面不应小于下列数值:有机械性保护时为2.5mm2;无机械性保护时为4mm2。 (11)配电箱安装应牢固、平正、其垂直度允许偏差为3mm。 (12)配电柜的布置必须遵循安全、可靠、适用和经济等原则，并应注意便于操作、搬运、维修、试验监测和接线工作的进行。 (13)配电柜安装在震动场所时应采取防震措施。 (14)配电柜本体及柜内设备与构件间连接牢固，柜本体有明显、可靠的接地位置，装有电器可开关的柜门应用软导线与接地的金属构架做可靠的连接。 (15)配电柜的漆层应完整，无损伤，固定电器的支架均应刷漆，或采用镀锌件。安装于同一室内且经常监视的柜，其颜色应协调一致。 弹线定位: 根据设计要求找出配电箱(盘)柜位置，按照箱(盘)柜的外形尺寸进行弹线定位;弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件或者可以找出金属胀GL实用范本| DOCUMENT TEMPLATE 第6页/共12页 管螺栓或射钉的位置。 槽钢基础做法: 根据设计要求或实物测量找出配电柜基础的尺寸，并确定槽钢框架的尺寸。先进行槽钢的调直找正后焊接成框架，再根据配电柜固定螺栓的间距钻出固定孔。框架加工完毕后，配合土建安装于沟边两侧，安装时用水平尺、小线找平直，再固定牢固，基础槽钢框架安装应将地线接好，保证接地可靠。基础槽钢框架安装应除锈刷防锈漆。槽钢顶部应高出地面10mm(手车式成套柜除外)。 配电箱、柜安装前检查: (1)应首先查对配电箱、柜的型号是否正确，配件是否齐全、完整，柜内元、器具及接地标识是否正确，规格是否符合设计要求，柜的排列顺序是否正确。 (2)箱、柜体漆层应完好无损，多台柜应颜色一致。 (3)箱、柜内配线应无接头，导线绝缘耐压应在750V以上，控制线应采用截面不小于1.5mm2的铜芯导线，但差动保护电流回路导线截面不应小于2.5mm2。 (4)箱、柜内配线应排列整齐，绑扎成束，但绑扎不宜采GL实用范本| DOCUMENT TEMPLATE 第7页/共12页 用金属材料，宜采用尼龙扎带。 (5)箱、柜内二次线分配应有编号，且字迹清晰，不易退色。 (6)全部配线压头应紧密牢固，不损伤线芯。多股导线压头应使用压线端子，多股软铜线压接时应涮锡。 (7)箱、柜所有开关应启闭灵活，接触紧密，并在其下侧标明控制回路及容量。 (8)箱、柜所使用的机螺丝、垫圈等均应是镀锌件。基础槽钢等铁件应刷好防锈漆及油漆。 (9)所有接线端子与电器设备连接时，均应加垫圈和防松弹簧垫圈。 明装配电箱(盘)安装 (1)铁架固定配电箱(盘):将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。煨弯时用方尺找正，再用电气焊，将对口缝焊牢，并将埋入端做成燕尾，然后除锈刷防锈漆。再按照标高用高标号水泥砂浆将铁架燕尾瑞埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳住铁架。待水泥砂浆凝固后方可进GL实用范本| DOCUMENT TEMPLATE 第8页/共12页 行配电箱(盘)的安装。 (2)金属膨胀螺栓固定配电箱(盘):采用金属膨胀螺栓可在砼墙上固定配电箱(盘)。其方法是根据第6.2条弹线定位的要求找出准确的固定点位置，用电锤或冲击钻在固定位置处钻孔，其孔深度应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。采用膨胀螺栓固定支架时，根据配电箱(盘)的重量，制作90°角钢支架，并加焊斜撑，贴墙固定，膨胀螺栓固定点，应固定于砼上或砖墙上。 (3)在木结构或轻钢龙骨护板墙上进行固定配电箱(盘)时，应采用加固措施。如配管在护墙内敷设，并有暗接线盒时，要求盒口应与墙面平齐，在木制护板处。如配管在护墙内敷设，并有暗接线盒时，要求盒口应与墙面平齐，在木制护板处应做防火处理，可涂防火漆进行防护，除以上要求外，有关固定方法同上所述。 暗装配电箱的固定 根据预留孔洞的尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底和外墙平齐时，应在GL实用范本| DOCUMENT TEMPLATE 第9页/共12页 外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。安装盘面要求周边平整、间隙均匀对称，贴脸(门)平正，不歪斜，螺丝垂直受力均匀。 配电柜安装: 安装配电柜时，用滚杠、撬棍徐徐就位。安装多台柜时，应在沟上垫好脚手板，从一端开始，逐台就位，穿上螺栓拧牢。然后拉线找平直，高低差可用钢垫片垫于螺栓处找平，垫片数量不得多于3块，柜与柜间用螺丝连接牢固。各柜连接紧密无明显缝隙，垂直误差每米不大于1.5mm，水平误差每米不大于lmm，但总误差不大于5mm，两柜面连接横平竖直。 配电箱(盘)接线: 在砼墙或砖墙上固定明装配电箱(盘)时，采用暗配管及暗分线盒和明配管两种方式。如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待箱(盘)、柜找准位置后，将导线端头引至箱、柜或盘上，逐个剥削导线端头，再逐个压接在器具上，同时将保护地线压在明显的地方，并将箱(盘)、柜调整平直后进行固定，GL实用范本| DOCUMENT TEMPLATE 第10页/共12页 在电器、仪表较多的盘面板安装完毕后，应先用仪表校对有无差错，调整无误后试送电，并将卡片框内的卡片填写部位编上号 配电箱、柜调试 (1)绝缘摇测:柜、屏、台、箱、盘间线路的线间和线对地间的绝缘电阻值，馈电线路必须大于0.5MΩ;二次回路必须大于1MΩ。柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，应无闪络击穿现象;当绝缘电阻值在1-10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。 (2)高压成套配电柜必须符合现行国家标准《电气装置安装工程电气设备交接实验标准》GB50150的规定，且应符合下列规定: (3)继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组实验动作正确，整定参数符合设计要求; (4)凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接实验。
